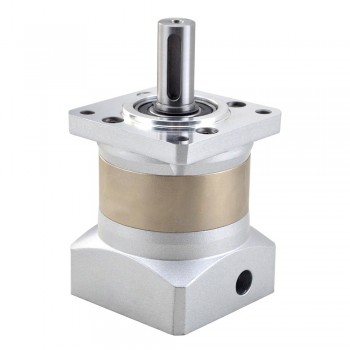

TQEG-Serie Nema24 Planetengetriebe 10:1 Spiel 15 Arc-min für Nema 24 Schrittmotor
TQEG-Serie Nema24 Planetengetriebe 10:1 Spiel 15 Arc-min für Nema 24 Schrittmotor
Getriebespezifikation
Hersteller #: TQEG24-G10
Getriebetyp: Planeten
Übersetzungsverhältnis: 10: 1
Wirkungsgrad: 96%
Zahnspiel bei Nulllast: <=15 arcmin
Max.zulässiges Drehmoment: 10 Nm(88.51 lb-in)
Moment Zulässiges Drehmoment: 20 Nm(177.01 lb-in)
Geräusch: <=60dB
Wasserdichte Bewertung: IP54
Lebensdauer: 20000 Stunden
Physikalische Spezifikation
Rahmengröße: 60 x 60 mm
Länge des Getriebes: 73.5 mm
Abtriebswellentyp: Passfedernut Welle
Durchmesser der Abtriebswelle: Φ14 mm
Länge der Abtriebswelle: 35 mm
Durchmesser der Eingangswelle: Φ10 mm
Länge der Eingangswelle: 21-24 mm
Ressourcen
Datenblatt: TQEG24-G10.pdf
| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 60 x 60 |
| Gewicht(g) | 930 |
| Länge des Getriebes(mm) | 73.5 |
| Durchmesser der Eingangswelle(mm) | 10 |
| Länge der Eingangswelle(mm) | 21-24 |
| Durchmesser der Abtriebswelle(mm) | 14 |
| Länge der Abtriebswelle(mm) | 35 |
| Anzug für Motor | Nema 24 |
| Getriebetyp | PLE Series |
| Übersetzungsverhältnis | 10 |
| Zahnspiel bei Nulllast | <=15 arcmin |
| Produktart | Planetengetriebe der PLE-Serie |
| Abtriebswellentyp | Passfedernut Welle Welle |
