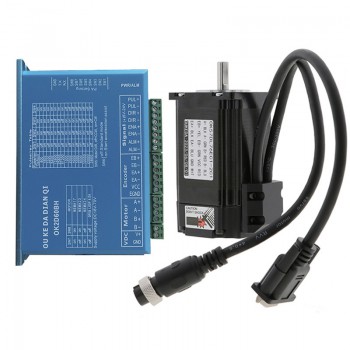

TS-Serien-Kit 3,0 Nm 1-Achsen CNC Closed Loop Schrittmotor Nema 23-Motor und Treiber mit 2 m Kabel

TS-Serien-Kit 3,0 Nm 1-Achsen CNC Closed Loop Schrittmotor Nema 23-Motor und Treiber mit 2 m Kabel
Artikelnummer:1-OK2D42BH-S30A
Bewertung: Rezension schreiben
Preis:€77.56
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €73.68 5%
10 €72.13 7%
50 €69.80 10%
100 €65.92 15%
In den Warenkorb legen

TS-Serien-Kit 3,0 Nm 1-Achsen CNC Closed Loop Schrittmotor Nema 23-Motor und Treiber mit 2 m Kabel



Artikel im Kit

1 x 23HS45-4204D-E1000:3,0 Nm Closed-Loop-Schrittmotor

1 x OK2D42BH Closed-Loop-Schritttreiber 0~5,6A 18~70VDC für Nema 17, Nema 23, Nema 24 Schrittmotor

1 x CE2-M2-20: 1,7 m Motor- und Encoder-Verlängerungskabel



Derzeit wurde der CL57T aller Lager mit Ausnahme des Lagers in Frankreich auf die Version 4.0 aktualisiert.



Spezifikation

Teilenummer: 23HS45-4204D-E1000

Anzahl der Phasen: 2

Haltemoment: 3.0Nm(424.83oz.in)

Strom: 4.2A

Phasenwiderstand: 0.82ohms

Induktivität: 3.6mH ± 20%(1KHz)

Rahmengröße: 57 x 57mm

Körper Länge: 138mm

Schaftdurchmesser: Φ8mm

Schaftlänge: 21mm

D-Cut Wellenlänge: 15mm

Leitungslänge: 300mm



Encoder Spezifikation

Ausgangsschaltungs Art: Differential type

Encodertyp: Optical Incremental

Encoderauflösung: 1000PPR(4000CPR)

Ausgangssignalkanäle: 2 channels

Versorgungsspannung min: 4V

Versorgungsspannung max: 5V

Ausgangsstrom: 100mA

Ausgang Hochspannung: 5V

Ausgang niedrige Spannung: 4.5V

Ausgangsfrequenz max: 60kHZ



Treiberspezifikation


Leistungsparameter:
Einführung eines neuen 32-Bit-Motorsteuerungs-Dual-Core-DSP-Chips;
Einführung fortschrittlicher Vektorstrom-, Geschwindigkeits- und Positionsregelalgorithmen;
Das Verhältnis von statischem Strom und dynamischem Strom kann automatisch eingestellt werden;
Der Motor ist mit 1000-Zeilen-Encoder ausgestattet;
Optokoppler-isolierter Differenzsignaleingang;
Die Impulsantwortfrequenz kann bis zu 300 kHz erreichen;
Unterteilt in 16 Einstellungen (400~51200), um den Anforderungen der meisten Kunden gerecht zu werden;
Es verfügt über mehrere Schutzfunktionen wie Überstrom, Überspannung, Übergeschwindigkeit, Überhitzung und übermäßigen Trackingfehler.


Spezifikationen:
Modell: OK2D42BH
Ausgangsspitzenstrom: 0 ~ 5,6 A
Eingangsspannung: +18~70 VDC (typisch 36 VDC)
Logiksignalstrom: 7–16 mA (typisch 10 mA)
Impulseingangsfrequenz: 0 ~ 200 kHz
Mikroschritt (Schritte/Umdrehung): 400–51.200 ppm
Encoderstrom: 50 mA
Isolationswiderstand: 500 MΩ
Gewicht: 580 g


Betriebsumgebung und andere Spezifikationen:
Kühlung: Natürliche Kühlung oder Zwangskühlung
Umgebung: Staub, Ölnebel und korrosive Gase vermeiden
Umgebungstemperatur: 0℃ – 50℃
Luftfeuchtigkeit: <80 % RH (nicht kondensierend, kein Frost)
Betriebstemperatur: 70℃ MAX
Vibration: 5,9 m/s2 max
Lagertemperatur: -20℃ -+80℃;



Anschluss von Motor und Geber

PIN 1 2 3 4
Motor A+ A- B+ B-



PIN 2 3 1 13 11 12
Encoder VCC EGND EA+ EA- EB+ EB-



Anschluss des Motorverlängerungskabels

PIN 1 2 3 4
Color Weiss Grün Blau Schwarz

Oder

PIN 1 2 3 4
Color Schwarz Grün Red Blau



Geberverlängerungskabel Anschluss

PIN 2 3 1 13 11 12
Color Red Weiss Schwarz Blau Gelb Grün



BITTE BEACHTEN SIE: Der dicke schwarze Draht kann zur Abschirmung verwendet werden, ist aber nicht erforderlich, also können Sie ihn unangeschlossen lassen.



Ressourcen

Treiberhandbuch: OK2D42BHmanual.pdf

Schrittmotor-Datenblatt: 23HS45-4204D-E1000.pdf

Kabel zur Fehlersuche (nicht erforderlich für V4.0): RS232-1

Fehlersuch-Software (nicht erforderlich für V4.0): MS10E, MS31B

RS232-USB-Kabel: C003
