YE-Serie 1-Achsen CNC-Kit Closed Loop Schrittmotor 4,0 Nm Nema 24 Geschlossener Regelkreis und Treiber

YE-Serie 1-Achsen CNC-Kit Closed Loop Schrittmotor 4,0 Nm Nema 24 Geschlossener Regelkreis und Treiber
Artikelnummer:1-OK2D57ECS-24HE40
Rezension schreiben
Preis:€100.25
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
2 €95.24 5%
5 €93.23 7%
10 €90.22 10%
50 €85.21 15%
In den Warenkorb legen

YE-Serie 1-Achsen CNC-Kit Closed Loop Schrittmotor 4,0 Nm Nema 24 Geschlossener Regelkreis und Treiber

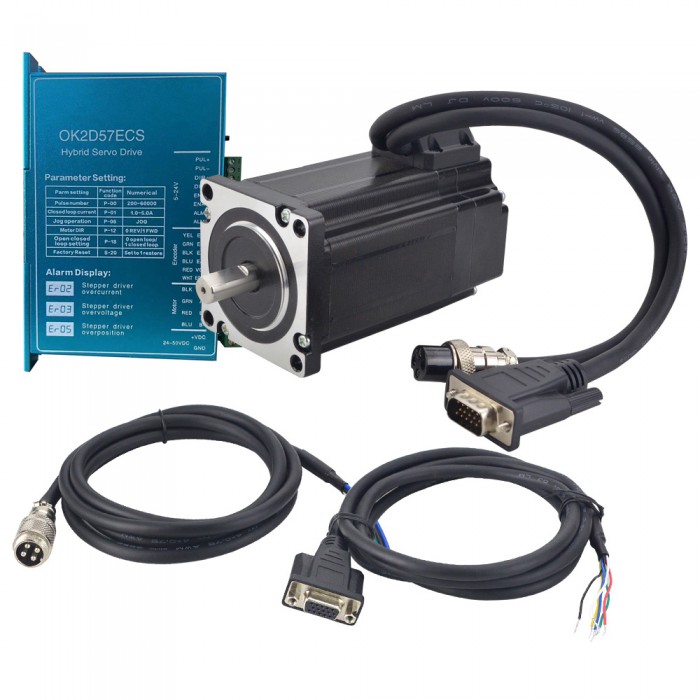

Dieser CNC-Bausatz enthält:

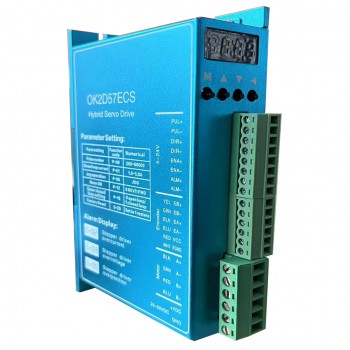

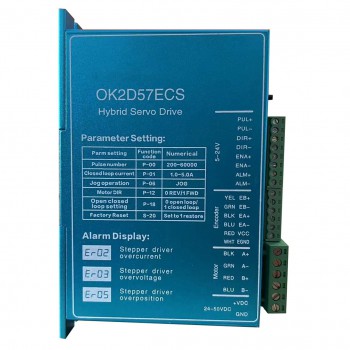

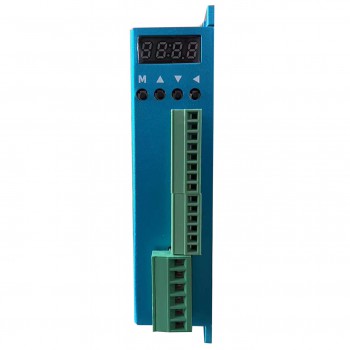

1 x OK2D57ECS Closed-Loop-Schritttreiber 1~6A 24~48VDC für Nema 23, Nema 24 Schrittmotor

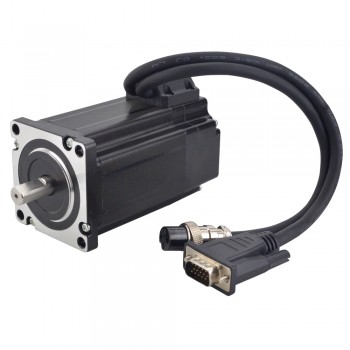

1 x E-Serie Nema 24 Closed Loop Schrittmotor 4.0 Nm(566.56oz.in) Encoder 1000CPR

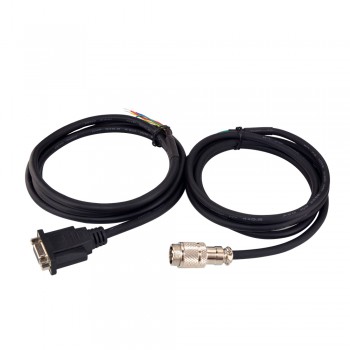

1 x 1.7 m(67") langes Encoder-Verlängerungskabel für Closed-Loop-Schrittantriebe
1 x RV-4 AWG20 1.7 m(67") langes Motorverlängerungskabel mit GX16-Luftfahrtstecker;

Spezifikation

  • Teilenummer: 24HE40-5004D-E1000
  • Anzahl der Phasen: 2
  • Haltemoment: 4.0 Nm(566.56oz.in)
  • Strom: 5.0 A
  • Phasenwiderstand: 0.6 ohms± 10%
  • Induktivität: 2.6 mH ± 20%(1KHz)
  • Rahmengröße: 60 x 60 mm
  • Körper Länge: 100 mm
  • Schaftdurchmesser: Φ10 mm
  • Schaftlänge: 21 mm
  • Keilnut Schaftlänge: 15 mm
  • Leitungslänge: 300 mm

Encoder Spezifikation

  • Antriebsspannung: 5V
  • Ausgangsstrom: 55mA
  • Auflösung: 1000ppr
  • Ausgangssignal: 2 Channels
  • Ausgangsfrequenz: ≤1MHz
  • Laufgeschwindigkeit: ≤5000rpm
  • IP-Schutz: IP20

Treiberspezifikation

Leistungsparameter:
Einführung eines neuen 32-Bit-Motorsteuerungs-Dual-Core-DSP-Chips;
Einführung fortschrittlicher Vektorstrom-, Geschwindigkeits- und Positionsregelalgorithmen;
Das Verhältnis von statischem Strom und dynamischem Strom kann automatisch eingestellt werden;
Der Motor ist mit 1000-Zeilen-Encoder ausgestattet;
Optokoppler-isolierter Differenzsignaleingang;
Die Impulsantwortfrequenz kann bis zu 200 kHz erreichen;
Es verfügt über mehrere Schutzfunktionen wie Überstrom, Überspannung, Übergeschwindigkeit, Überhitzung und übermäßigen Trackingfehler.



Spezifikationen:
Modell: OK2D57ECS
Ausgangsspitzenstrom: 1 ~ 6,0 A
Eingangsspannung: +24~48 VDC (typisch 36 VDC)
Logiksignalstrom: 7–20 mA (typisch 10 mA)
Impulseingangsfrequenz: 0 ~ 200 kHz
Logikstrom des digitalen Ausgangsports: 100 mA
Spannungswiderstand des digitalen Ausgangsanschlusses: 24 V
Leistung: 150 W
Isolationswiderstand: 500 MΩ
Gewicht: 300 g;



Betriebsumgebung und andere Spezifikationen (Tj = 25℃/77℉):
Kühlung: Natürliche Kühlung oder Zwangskühlung
Umgebung: Staub, Ölnebel und korrosive Gase vermeiden
Umgebungstemperatur: 0℃ – 50℃
Luftfeuchtigkeit: 40 % rF – 90 % rF
Betriebstemperatur: 70℃ MAX
Vibration: 10 ~ 55 Hz/0,15 mm
Lagertemperatur: -20℃ -+65℃;



Verbindung

PIN
1
2
3
4
Color
Weiss
Grün
Blau
Schwarz
Motor
A+
A-
B+
B-



PIN
2
3
1
13
11
12
Color
Rot
Weiss
Schwarz
Blau
Gelb
Grün
Encoder
VCC
EGND
EA+
EA-
EB+
EB-



Ressourcen

Motordatenblatt: 24HE40-5004D-E1000.pdf

Motordrehmomentkurve: 24HE40-5004D-E1000_Torque_Curve.pdf

Fahrerhandbuch: OK2D57ECS manual.pdf

Précédent: YE-Serie 1-Achsen Schrittmotor mit geschlossenem Regelkreis CNC-Kit 3,0 Nm Nema 24 Closed Loop Schrittmotor & Treiber
Suivant: YE-Serie 1-Achsen CNC-Schrittmotor mit geschlossenem Regelkreis 4,8 Nm Nema 34 Closed Loop Schrittmotor und Treiber
CNC Kit Specification
Anzahl der Achsen Einzelne Achse
Open-loop/Closed-loop Closed-loop
Spezifikation
Haltemoment (Ncm) 400
Haltemoment (oz.in) 566.56
Induktivität(mH) 2.6
Leitungslänge(mm) 300
Nema Größe nema 24
Anzahl der Leiter 4
Phasenwiderstand(ohm) 0.6
Nennstrom (A) 5.0
Schaftdurchmesser(mm) 10
Schaftlänge(mm) 21
Schrittwinkel(°) 1.8
Encoder Spezifikation
Ausgangsstrom(mA) 55
Ausgangsfrequenz ≤1MHz
Auflösung(CPR) 1000
Laufgeschwindigkeit(rpm) ≤5000
Ausgangssignalkanäle 2 Kanäle
