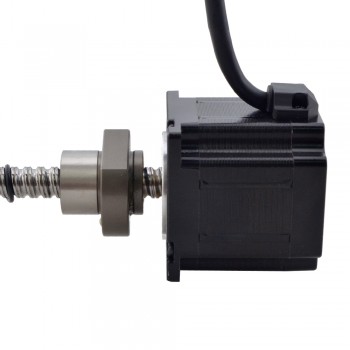

Bei diesem Modell handelt es sich um einen Nema 23 Linear Schrittmotor mit Kugelumlaufspindel mit 56mm Körperlänge, 1,8 Grad Schrittwinkel und 3A Nennstrom. Es ist mit einer Kugelumlaufspindel mit einem Durchmesser von 12 mm (0,4724 Zoll) und einer Länge von 200 mm (7,8740 Zoll) und einer Stahlgewindemutter integriert. Der lineare Hub beträgt 5 mm (0,1969 Zoll) pro Umdrehung.
Elektrische Spezifikation
Hersteller #: 23E22S3004BVL5-200RS
Motorentyp: Extern (Kugelumlaufspindel)
Schrittwinkel: 1.8°
Haltemoment: 1Nm(141.61oz.in)
Strom: 3A
Phasenwiderstand: 1.1ohms
Induktivität: 4.5mH±20%(1KHz)
Genauigkeitsgrad: C7
Physikalische Spezifikation
Rahmengröße: 57 x 57mm
Körper Länge: 56mm
Leitspindellänge: 200mm(7.8740")
Leitspindeldurchmesser: Φ12mm(0.4724")
Führen/Schritt: 0.025mm(0.0009843")
Führungsweg/Umdrehung: 5mm(0.1969")
Anzahl Leiter: 4
Leitungslänge: 500mm
Verbindung
| A+ | A- | B+ | B- |
| Rot | Rot/Weiss | Grün | Grün/Weiss |
Ressourcen
23E22S3004BVL5-200RS_Full_Datasheet.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 4.5 |
| Phasenwiderstand(ohm) | 1.1 |
| Nennstrom (A) | 3.0 |
| Schrittwinkel(deg.) | 1.8 |
| Linearmotortyp | Extern(Ball Screw) |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 56 |
| Rahmengröße(mm) | Nema 23 (57 x 57) |
| Leitungslänge(mm) | 500 |
| Leitspindeldurchmesser(mm) | 12 |
| Leitspindellänge(mm) | 200 |
| Anzahl der Leiter | 4 |
| Führungsweg/Umdrehung(mm) | 5 |
| Leitspindelhub/Schrittlänge(mm) | 0.025 |
| IP-Bewertung | 40 |
