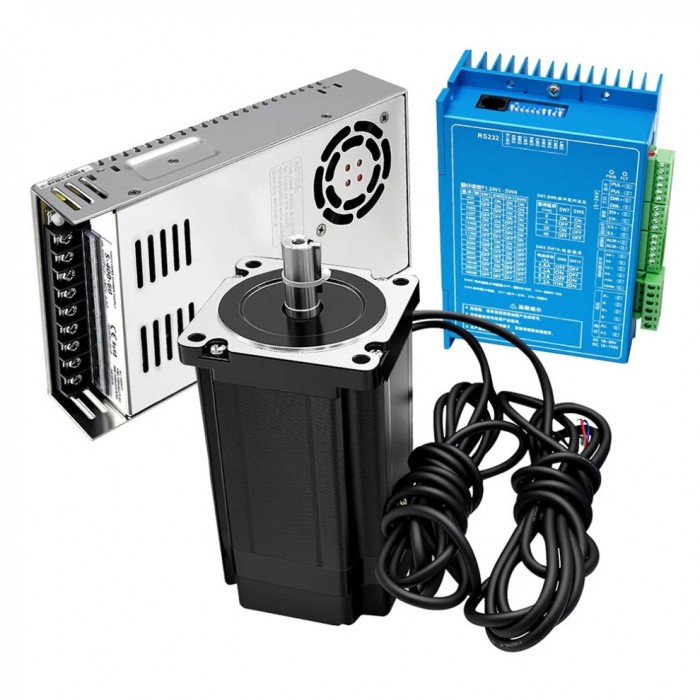

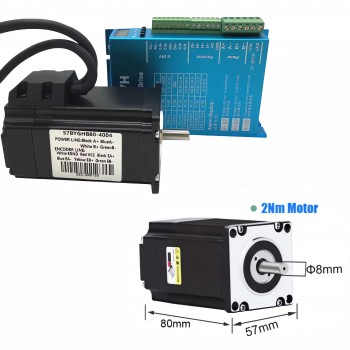

Nema 23 Closed-Loop-Schrittmotor 1,2–3 Nm 57 × 57 mm & HB8080C Treiber

Produkteigenschaften:
Geschlossener Regelkreis: Nema 23 Schrittmotoren mit geschlossenem Regelkreis und 1000-Linien-Encoder.
Motordrehmoment: Verfügbar mit 1,2 Nm, 2 Nm oder 3 Nm.

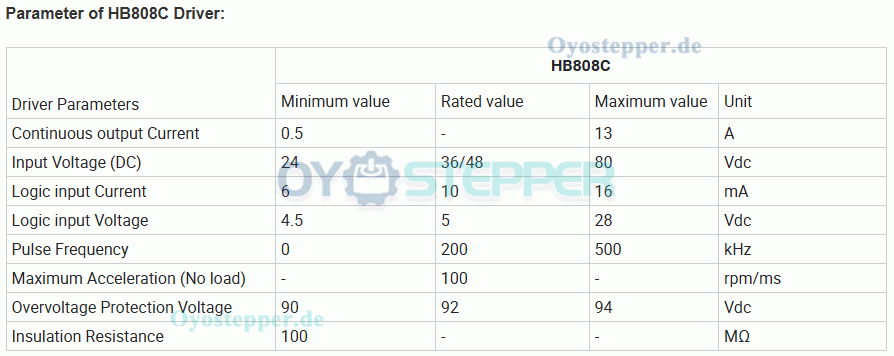

DSP-Treiber: HB8080C-Treiber mit 13 A Spitzenstrom und 200 kHz Ansprechfrequenz. Unterstützen 24-80 VDC Eingang, PUL/DIR- oder CW/CCW-Signale und 200 bis 25.600 Mikroschritte.

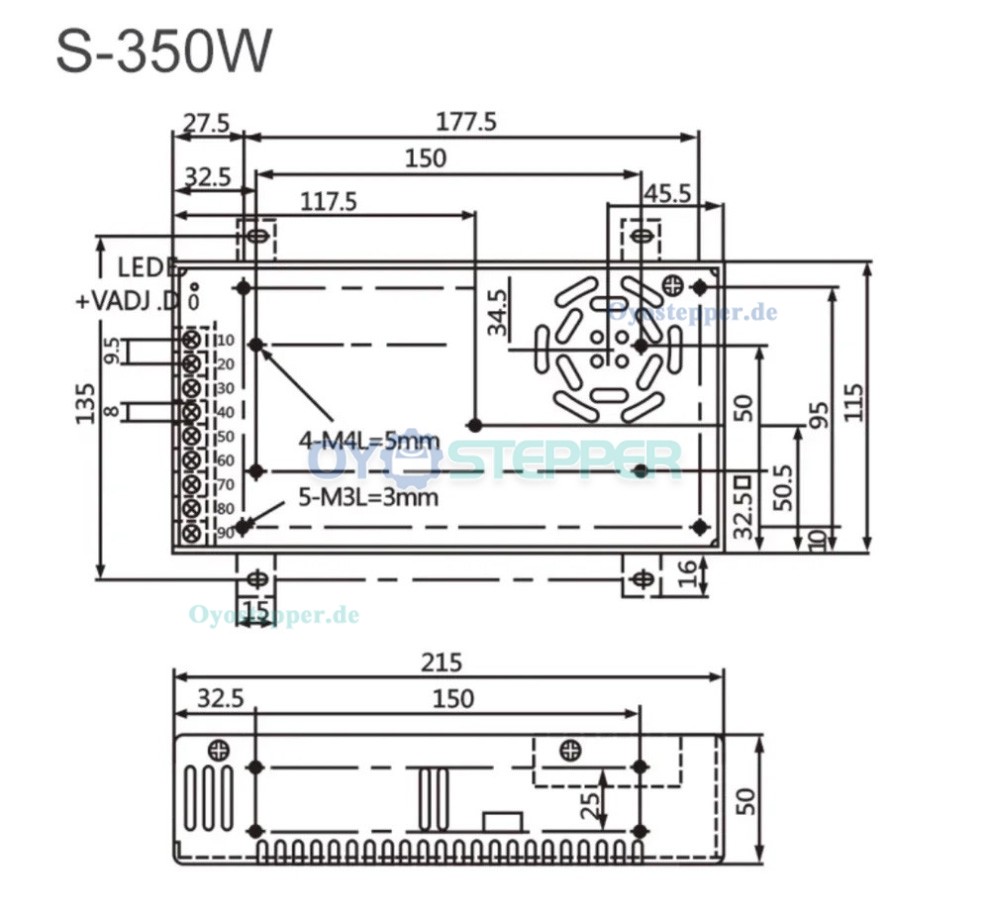

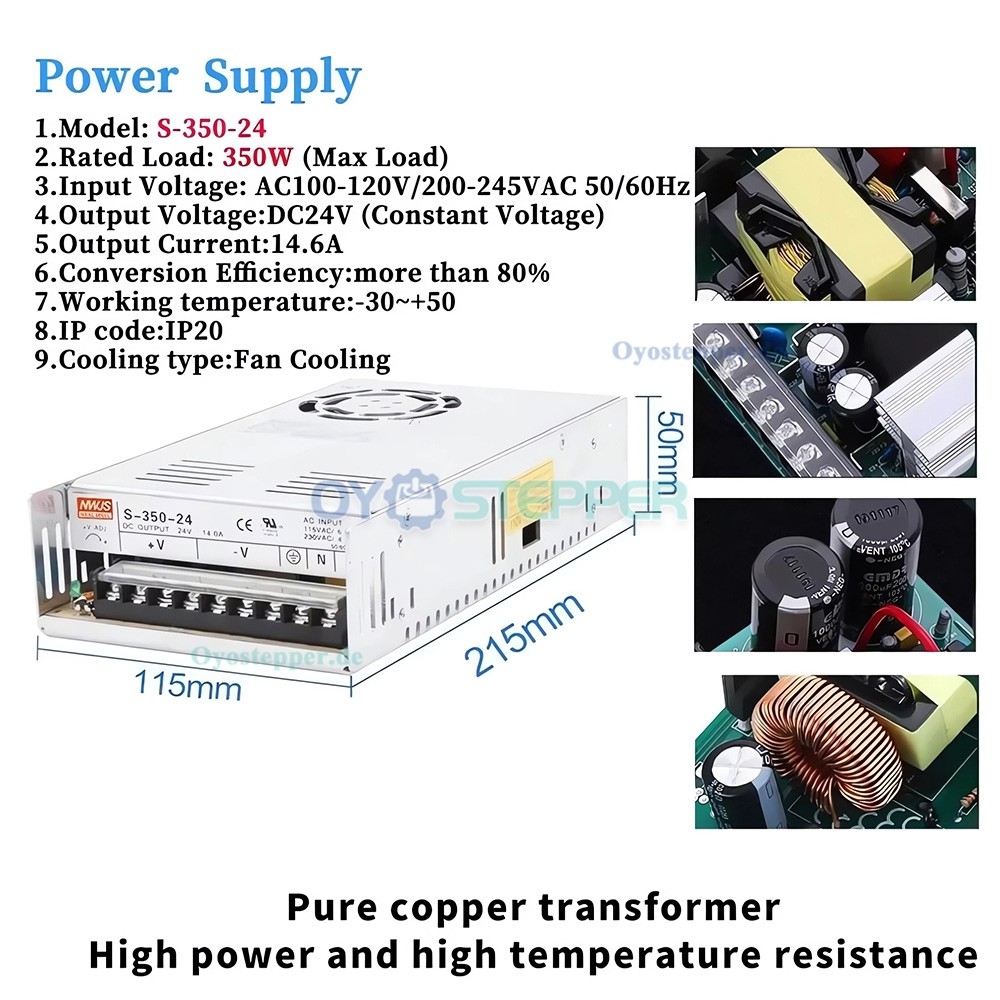

Netzteil: 350W 24V DC-Netzteil mit Überstrom-, Überspannungs- und Lastschutz. Dualer AC-Eingang (110V/220V umschaltbar).

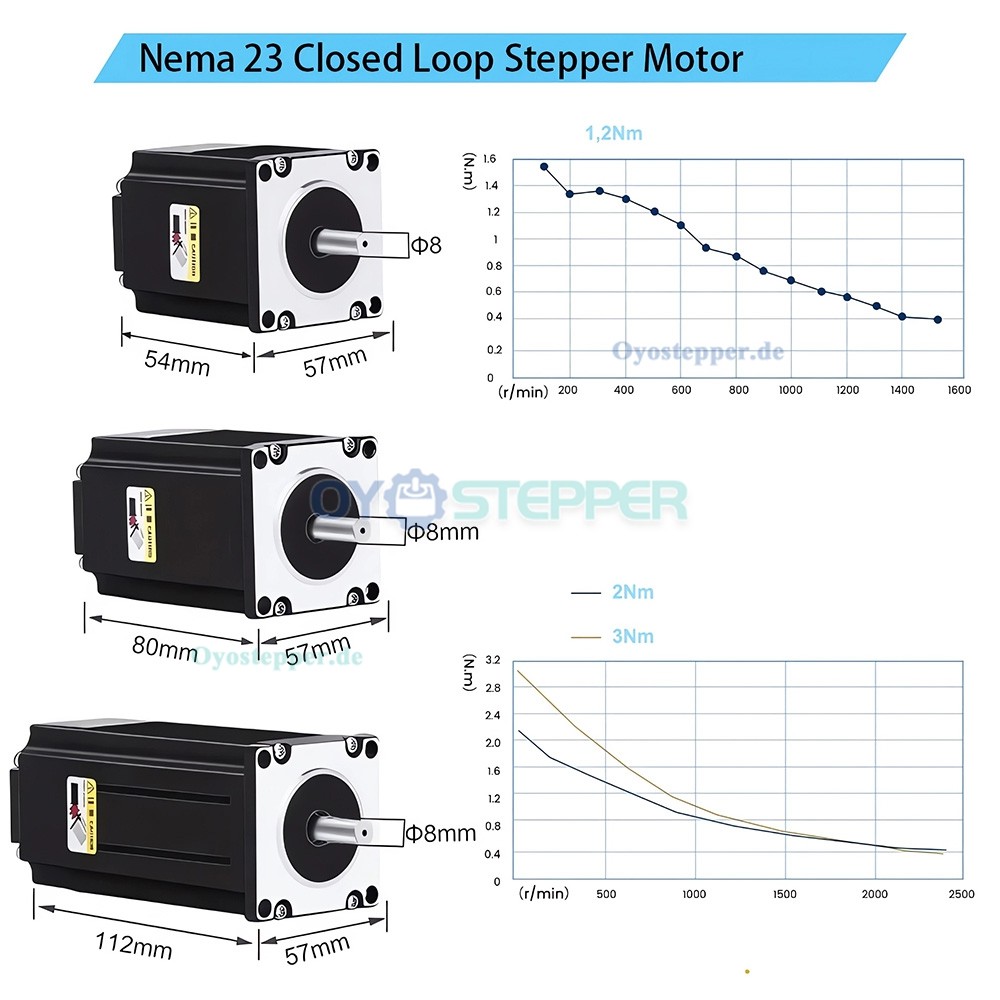

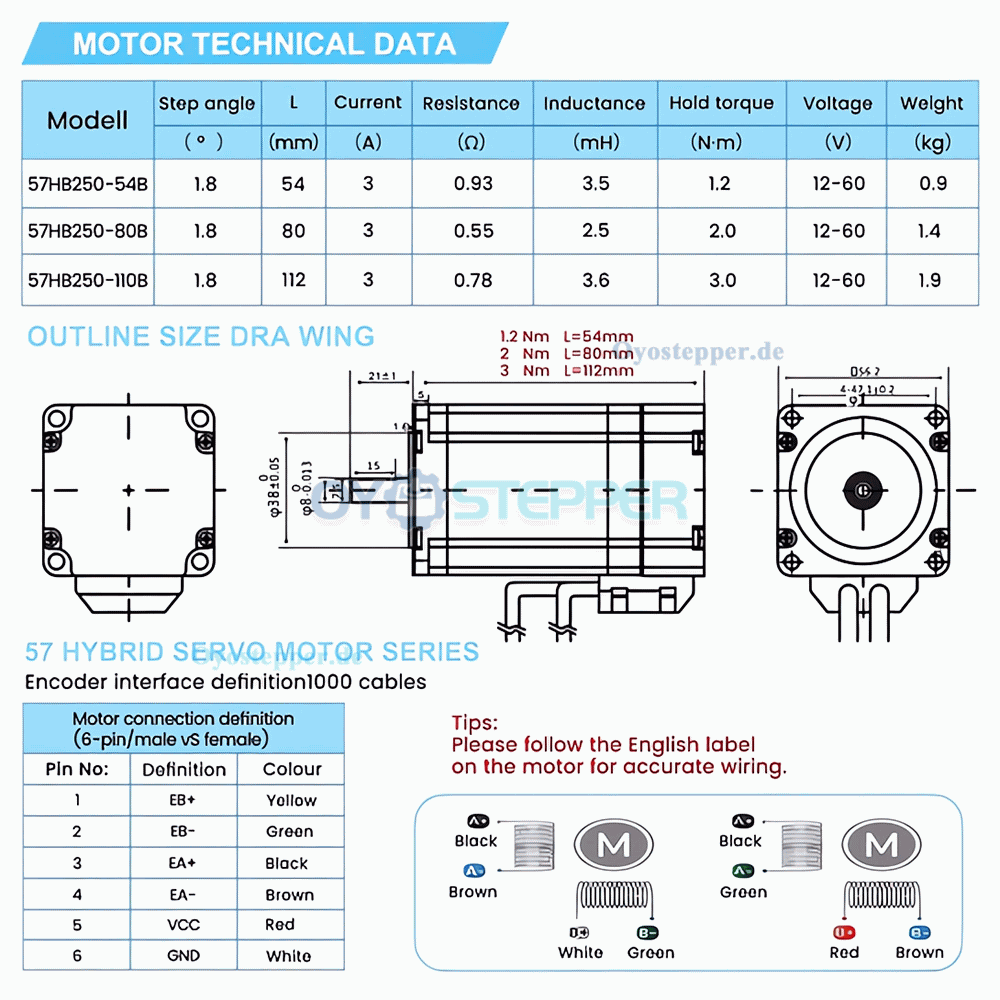

Motorabmessungen:

57HB250-54B-1,2Nm: (57×57×54mm)

57HB250-80B-2Nm: (57×57×80mm)

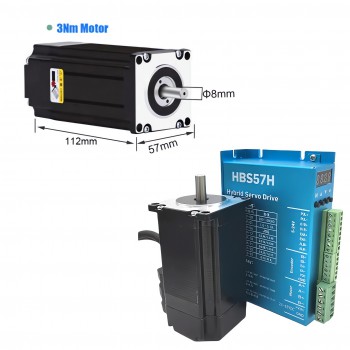

57HB250-110B-3Nm: (57×57×112mm);

Anwendungsgebiete:

CNC-Maschinen: Fräsen, Gravieren, Schneiden, Drehoperationen.

Automatisierte Fertigung: In Roboterarmen, Fördersystemen, Montagelinien.

3D-Druck & Laserschneiden: Stabile Positionierung für präzise Schichtübergänge.

DIY-CNC-Projekte: Zur Aufrüstung von Motion-Control-Systemen.

Industrielle Automatisierung: Für Verpackungs-, Textilmaschinen und Drehtische.

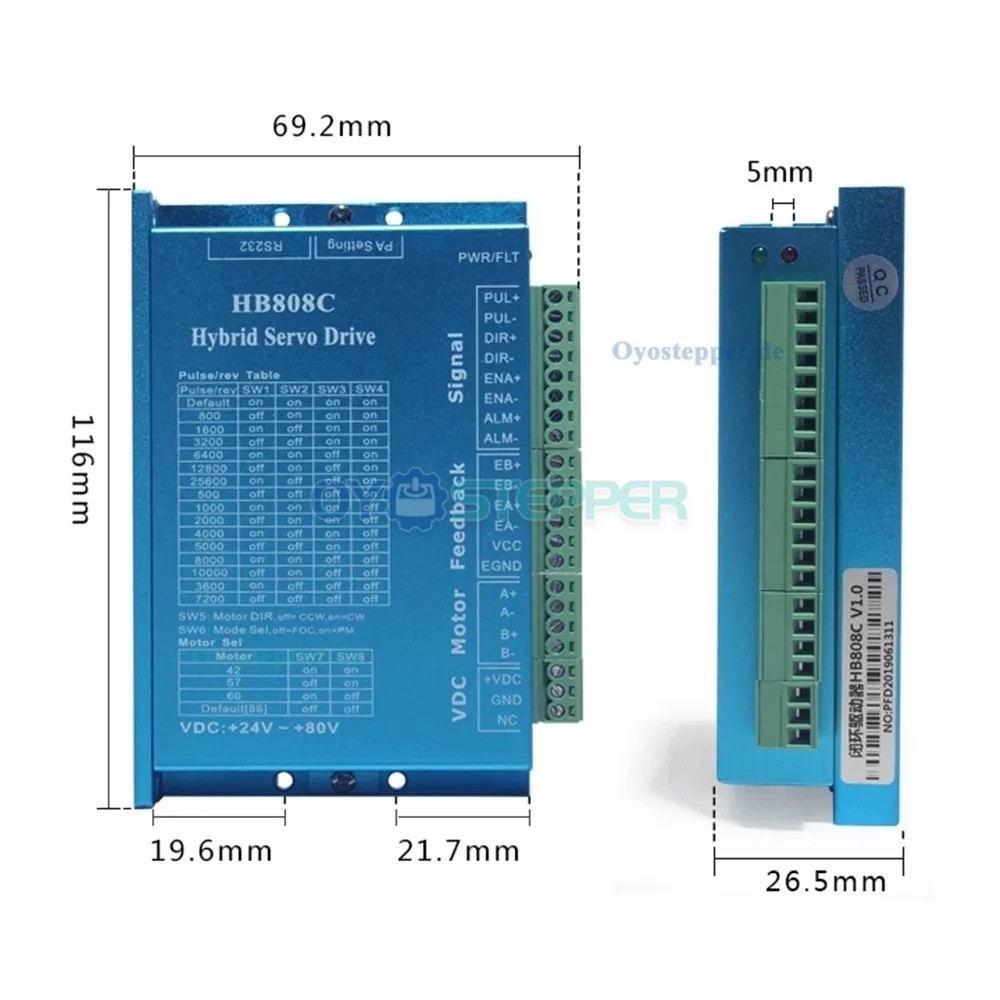

HB808C 2-Phasen AC18-80V Schrittmotortreiber mit geschlossenem Regelkreis für Nema 17/23/24 Motoren.


Eigenschaften:

Digitaler Steuerchip mit Vektorregelung im geschlossenen Regelkreis.

Geringes Drehmomentabfall bei Geschwindigkeiten bis zu 3000 U/min.

Unterstützt AC 18–80 V oder DC 20–110 V Eingangsspannung.

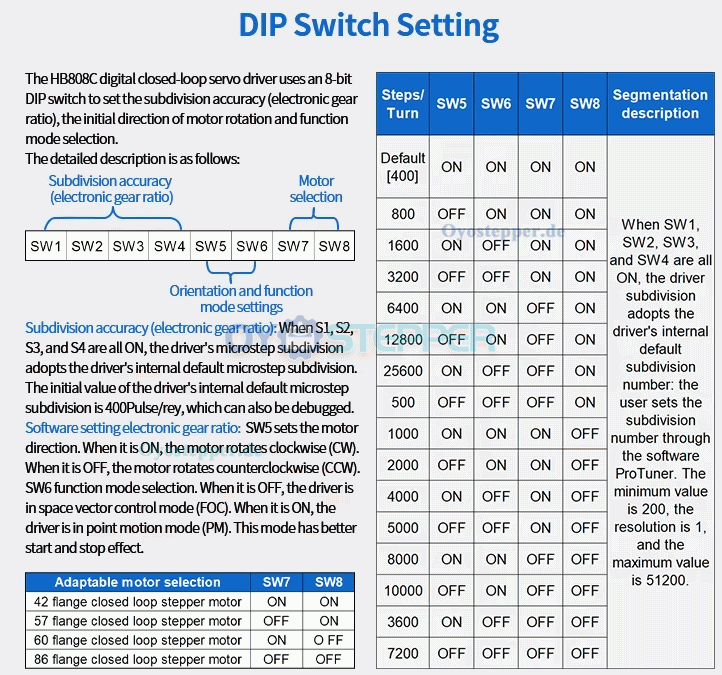

16-stufige Unterteilung, auf Kundenwunsch anpassbar.

Kompatibel mit 5–24 V Steuersignalen ohne externen Vorwiderstand.

Maximale Ansprechfrequenz: 400 kHz.

Stromregelung reduziert Leistungsaufnahme bei geringer Last und erhöht das Drehmoment bei hoher Last.

Externe Alarm- und Positionsausgangsanschlüsse zur Überwachung und Steuerung.

Unterstützt Einzel- oder Doppelimpulsmodi; Standardmodus ist Impuls + Richtung.

Impulsverzögerung einstellbar per Drehschalter; Werkseinstellung 40 ms.

Schutzfunktionen gegen Überstrom und Überlast.

Kompatibel mit 2-Phasen Nema 17, 23 und 24 Hybridservomotoren (Schrittmotor mit Encoder) mit Echtzeit-Positionsregelkreis.
