YE-Serie 1-Achsen Closed Loop Schrittmotor CNC-Kit 12,0 Nm Nema 34 Motor & Treiber

YE-Serie 1-Achsen Closed Loop Schrittmotor CNC-Kit 12,0 Nm Nema 34 Motor & Treiber

Dieser CNC-Bausatz enthält:
1 x Closed-Loop-Schritttreiber 0~8,2A 18~70VDC für Nema 34 Schrittmotor

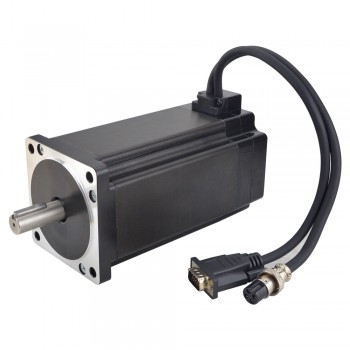

1 x E Serie Nema 34 Closed Loop Schrittmotor 12.0 Nm(1699.68oz.in) Encoder 1000CPR
1 x 1.7 m(67") langes Encoder-Verlängerungskabel für Closed-Loop-Schrittantriebe
1 x RV-4 AWG20 1.7 m(67") langes Motorverlängerungskabel mit GX16-Luftfahrtstecker;

Spezifikation

• Teilenummer: 34HE59-6004D-E1000
• Anzahl der Phasen: 2
• Haltemoment: 12.0 Nm(1699.68oz.in)
• Strom: 6.0 A
• Phasenwiderstand: 0.7 ohms± 10%
• Induktivität: 7.9 mH ± 20%(1KHz)
• Rahmengröße: 86 x 86 mm
• Körper Länge: 150.5 mm
• Schaftdurchmesser: Φ14 mm
• Schaftlänge: 37 mm
• Keilnut Schaftlänge: 25 mm
• Leitungslänge: 300 mm

Encoder Spezifikation

Antriebsspannung: 5V

Ausgangsstrom: 55mA

Auflösung: 1000cpr

Ausgangssignal: 2 Channels

Bohrungsdurchmesser: Φ8mm

Ausgangsfrequenz: ≤1MHz

Laufgeschwindigkeit: ≤5000rpm

Treiberspezifikation

Hauptmerkmale:
Geschlossener Regelkreis, verhindert Synchronisationsverlust
Reduzierte Motorerwärmung und effizienter
Sanfte Bewegung und niedriges Motorgeräusch
Kein Tuning und immer stabil
Schnelle Reaktion, keine Verzögerung und fast keine Einarbeitungszeit



Leistungsparameter:
Einführung eines neuen 32-Bit-Motorsteuerungs-Dual-Core-DSP-Chips;
Einführung fortschrittlicher Vektorstrom-, Geschwindigkeits- und Positionsregelalgorithmen;
Das Verhältnis von statischem Strom und dynamischem Strom kann automatisch eingestellt werden;
Der Motor ist mit 1000-Zeilen-Encoder ausgestattet;
Optokoppler-isolierter Differenzsignaleingang;
Die Impulsantwortfrequenz kann bis zu 300 kHz erreichen;
Unterteilt in 16 Einstellungen (800-51200), um den Anforderungen der meisten Kunden gerecht zu werden;
Es verfügt über mehrere Schutzfunktionen wie Überstrom, Überspannung, Übergeschwindigkeit, Überhitzung und übermäßigen Trackingfehler.


Spezifikationen:
Modell: OK2D86BH
Ausgangsspitzenstrom: 0 ~ 8,2 A
Eingangsspannung: +24~100 VDC (typisch 50 VDC)
Logiksignalstrom: 7–20 mA (typisch 10 mA)
Impulseingangsfrequenz: 0 ~ 300 kHz
Encoderstrom: 50 mA
Isolationswiderstand: 500 MΩ;


Betriebsumgebung und andere Spezifikationen (Tj = 25℃/77℉):
Kühlung: Natürliche Kühlung oder Zwangskühlung
Umgebung: Staub, Ölnebel und korrosive Gase vermeiden
Umgebungstemperatur: 0℃ – 50℃
Luftfeuchtigkeit: 40 % rF – 90 % rF
Betriebstemperatur: 70℃ MAX
Vibration: 5,9 m/s2 max
Lagertemperatur: -20℃ －+80℃
Gewicht: 567g

Ressourcen

Motordatenblatt: 34HE59-6004D-E1000.pdf

Motordrehmomentkurve: 34HE59-6004D-E1000_Torque_Curve.pdf

Treiberhandbuch: OK2D86BH manual.pdf
