NEMA 34 Closed-Loop-Schrittmotor mit Encoder 4,5/8,5/12 Nm 1,8°2-Phasen CNC Kit

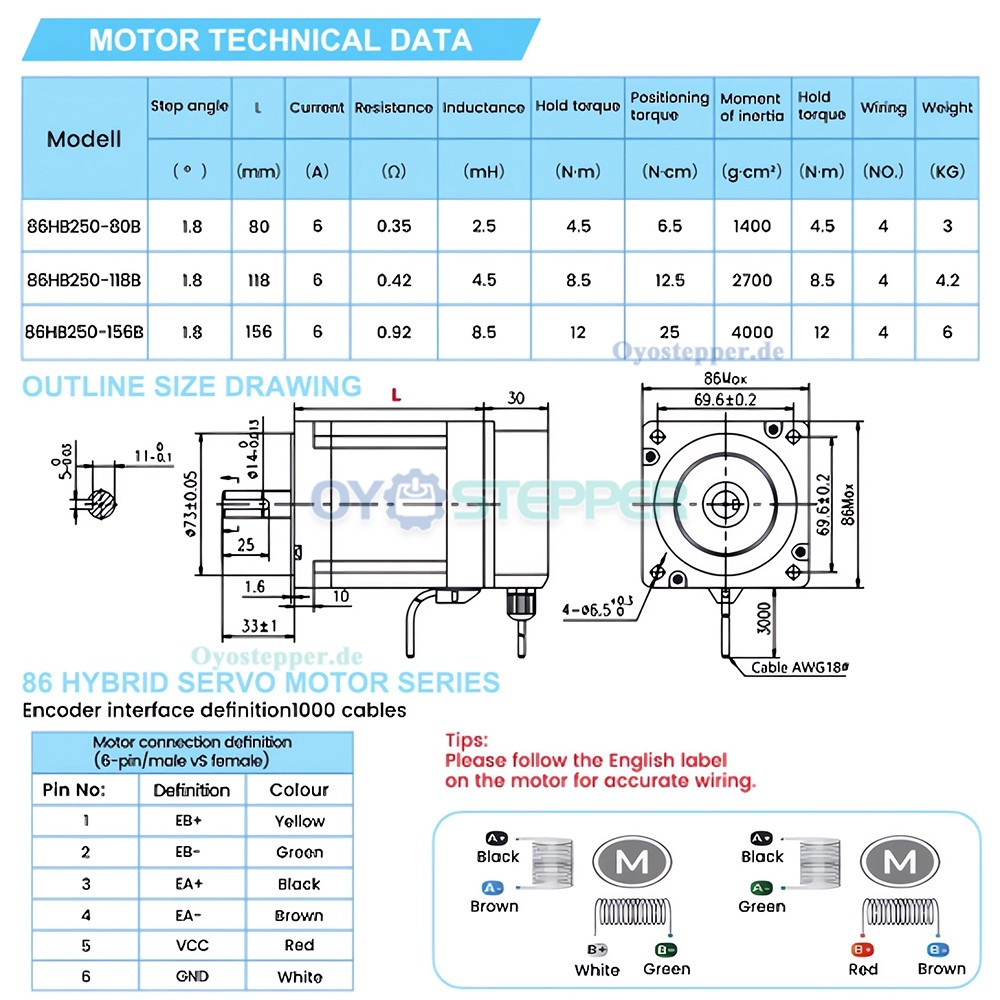

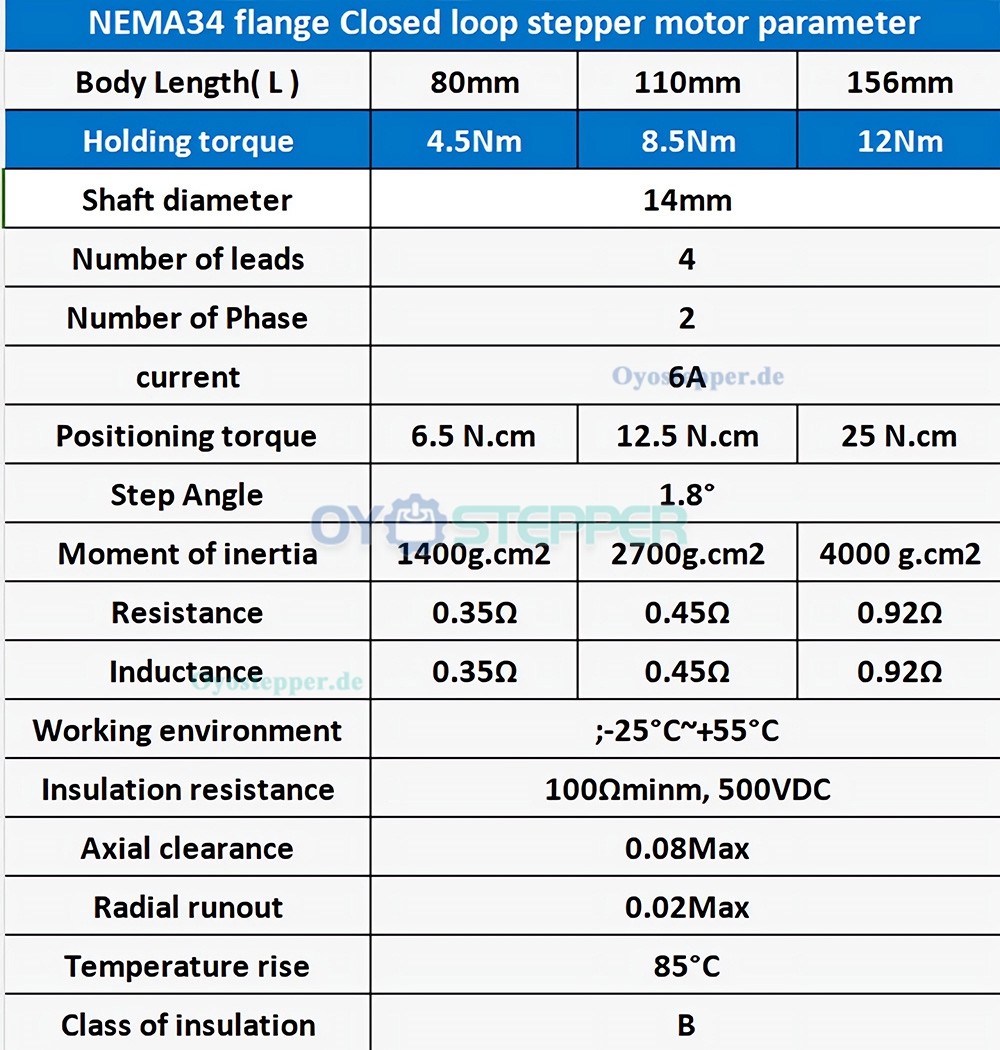

NEMA34-Schrittmotors Parameter:

Spezifikation:
1. Flansch: NEMA 34 86 mm
2. Schrittwinkel: 1,8°
3. Phasen: 2-phasig
4. Haltemoment: 4,5/8,5/12 Nm
5. Motorlänge: 80/110/156 mm
6. Nenndrehzahl: 1000 U/min
7. Encoder: 1000 Linien
8. Widerstand: 0,35/0,45/0,92 Ω
9. Induktivität: 0,35/0,45/0,92 mH
10. Isolationsklasse: B;

Lieferumfang:

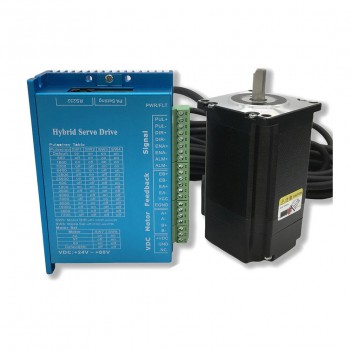

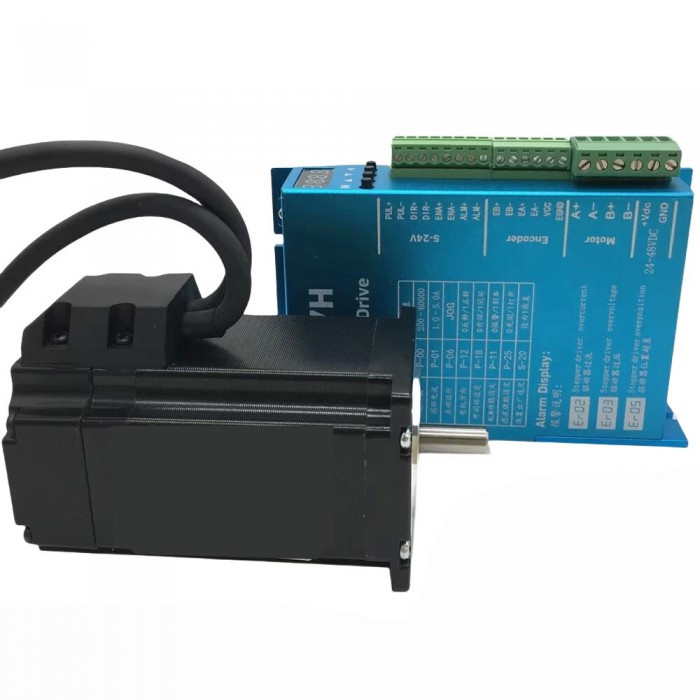

1 x NEMA34-Schrittmotor mit geschlossenem Regelkreis
1 x Treiber HBS86H (für NEMA34)
1 x 3 m Encoderkabel
1 x 3 m Stromkabel;

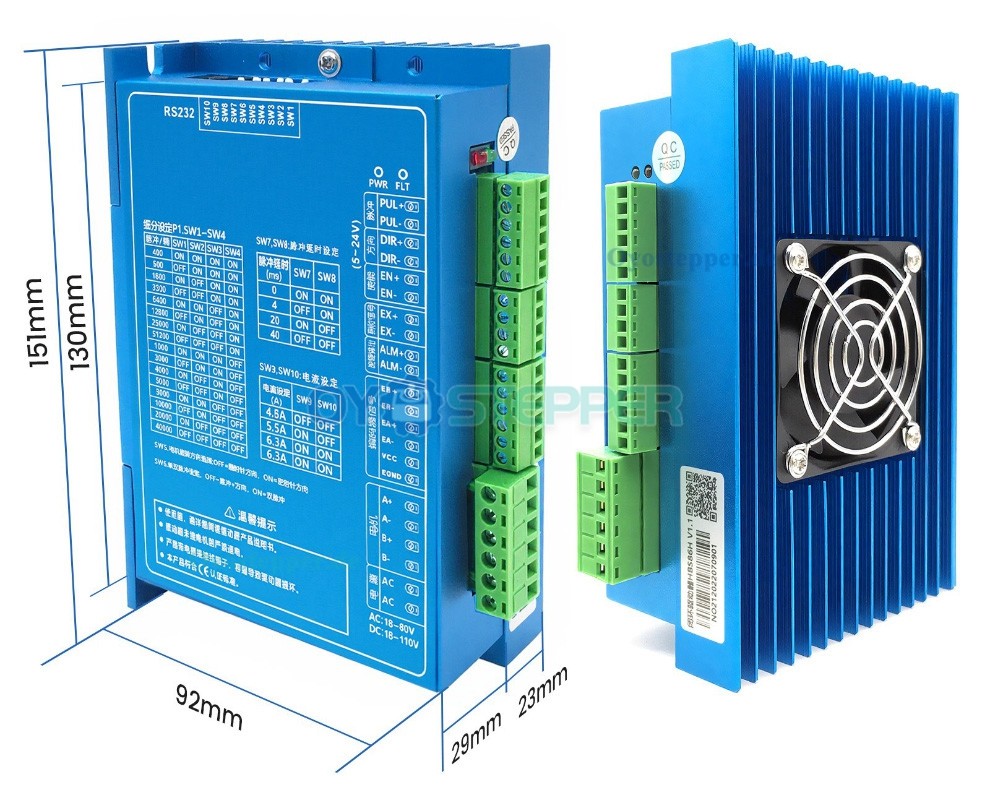

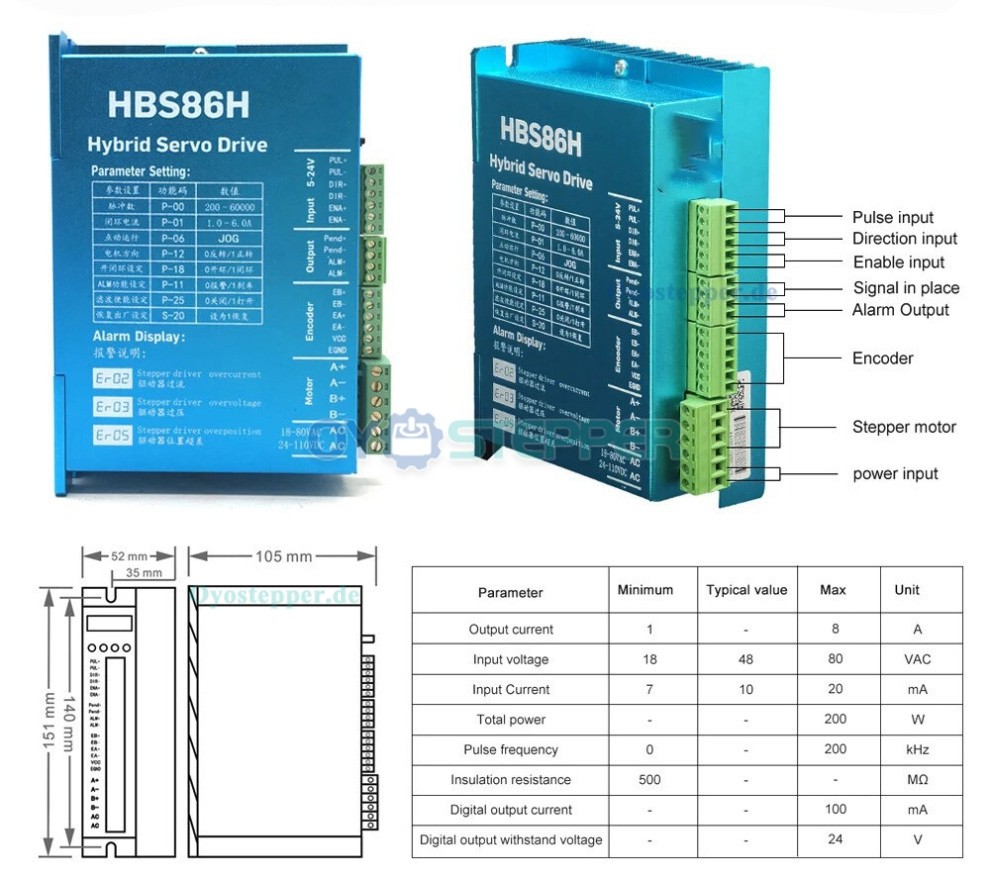

Funktionsmerkmale des Treibers HBS86H:
Modell: HBS86H
Typ: DSP-gesteuerter Schrittmotortreiber mit geschlossenem Regelkreis
Maximaler Spitzenstrom: 8 A
Impulsantwortfrequenz: 200 kHz
Mikroschritttreiber: 200–51200 Schritte pro Sekunde (ppr)
Eingangsspannung: 20–80 V AC / 30–110 V DC
Schutzfunktionen: Überspannung, Überstrom, Nachführfehler, Überlastschutz
Signaleingang: Unterstützt die Modi PUL/DIR und CW/CCW (Unterschied)
Kompatibilität: 5–24 V Signal (kein Widerstand erforderlich)
Kühlung: Luftkühlung
Logiksignalstrom: 7–16 mA

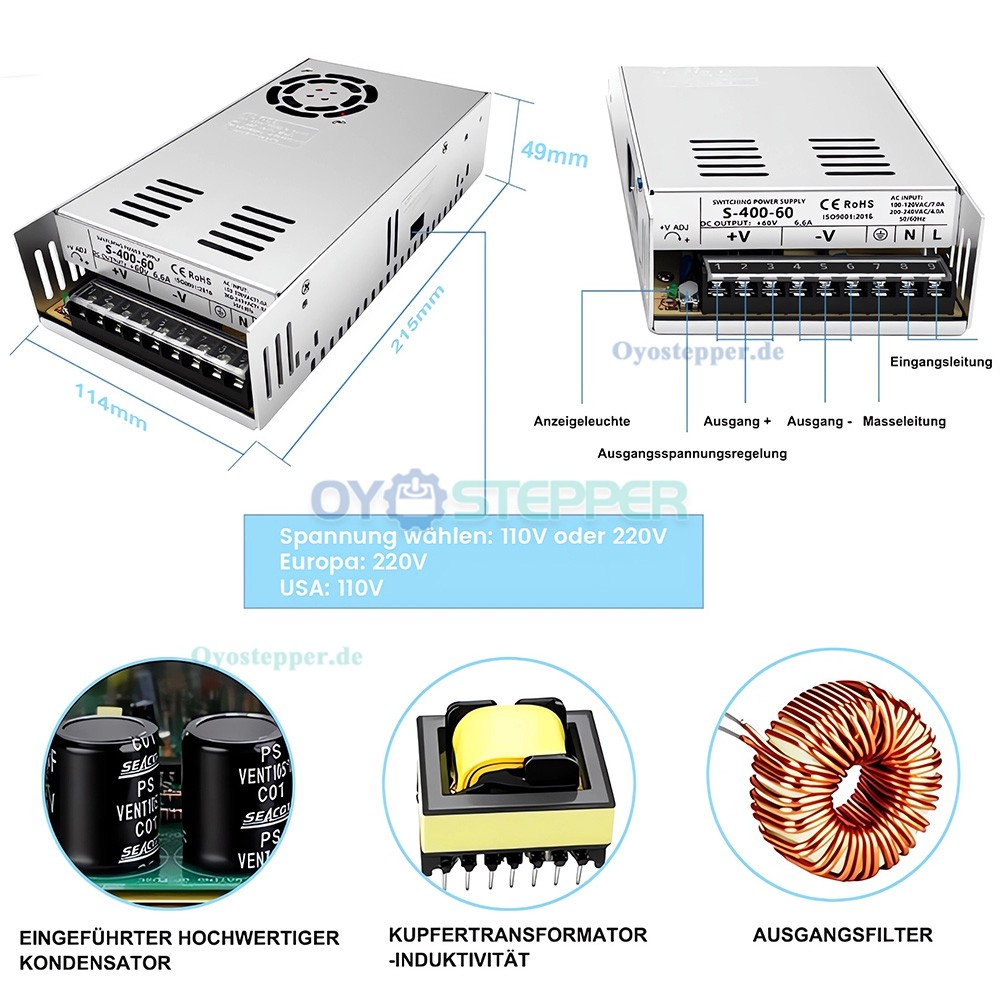

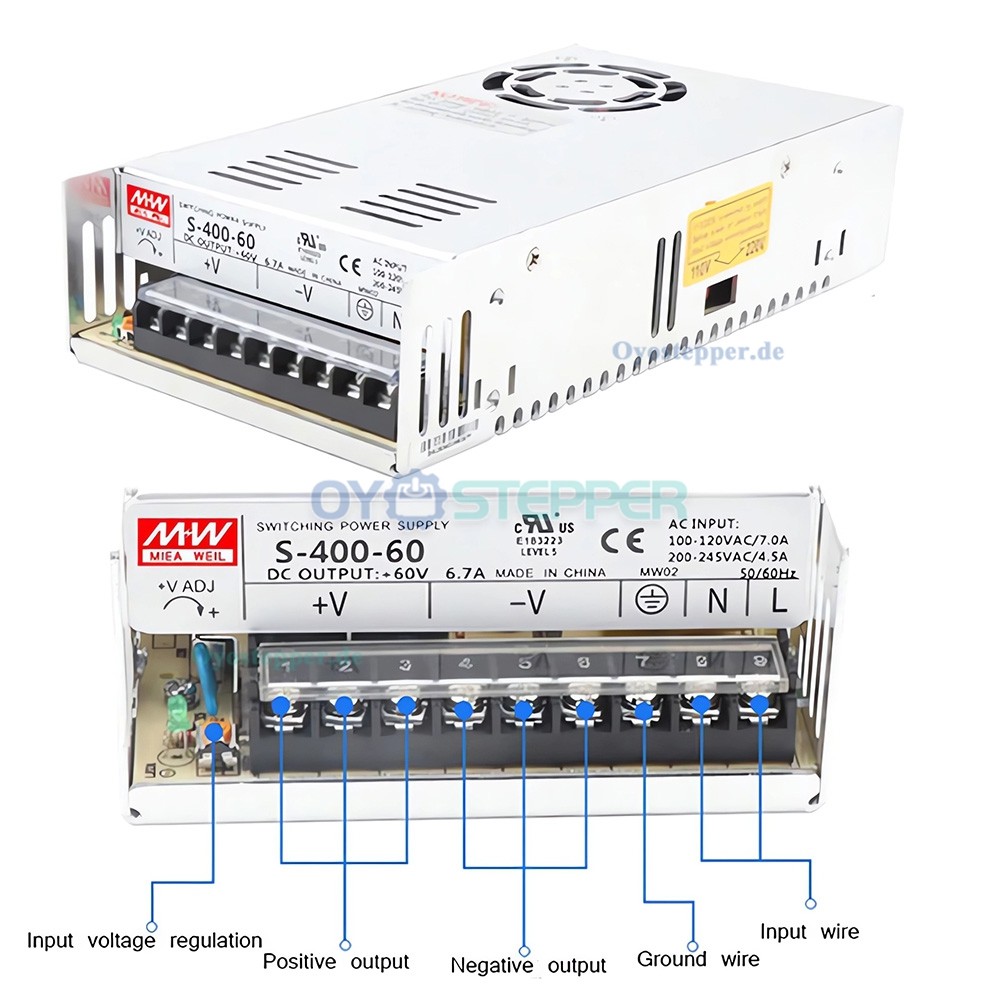

Netzteilparameter (optional):
Modell: S-400-60
Nennleistung: 400 W
Eingangsspannung: AC 100–120 V / 200–245 V AC, 50/60 Hz
Ausgangsspannung: DC 60 V (Konstantspannung)
Ausgangsstrom: 6,6 A
Wirkungsgrad: > 80 %
Betriebstemperatur: -30 °C bis +50 °C
Schutzart: IP20
Kühlung: Lüfterkühlung
