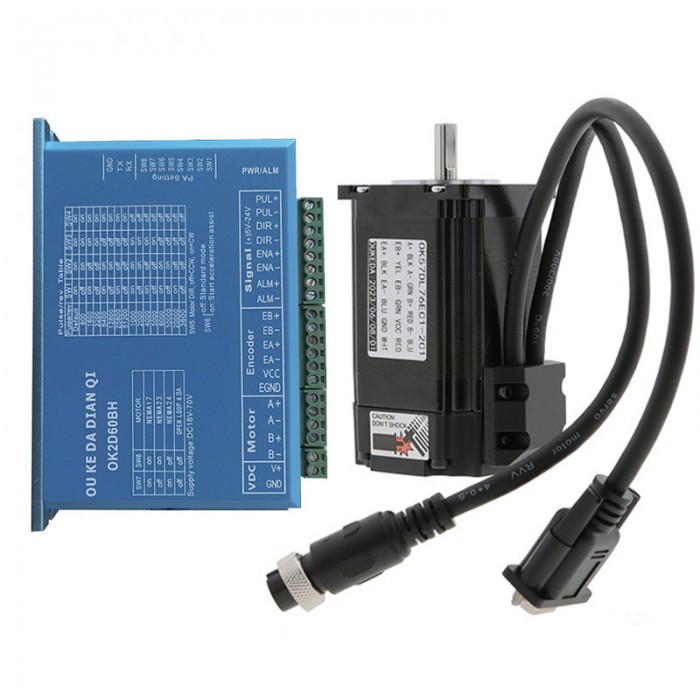

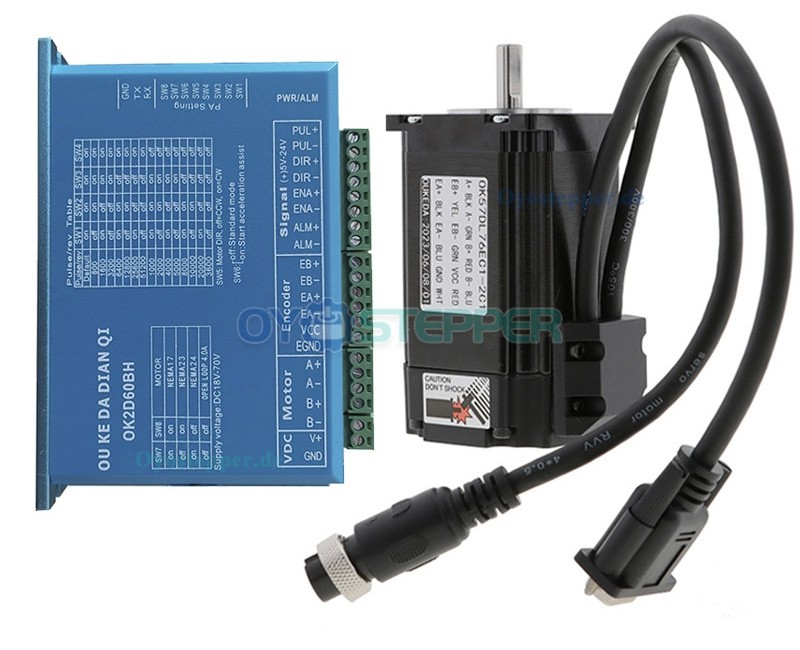

OUKEDA Nema 23 Closed-Loop-Schrittmotor mit Treiber-Kit und Encoder, 2-phasig, 2,0 Nm, 1,8 Grad
- Handbücher und Dokumentation: Driver Manual:
OUKEDA Nema 23 Closed-Loop-Schrittmotor mit Treiber-Kit und Encoder, 2-phasig, 2,0 Nm, 1,8 Grad

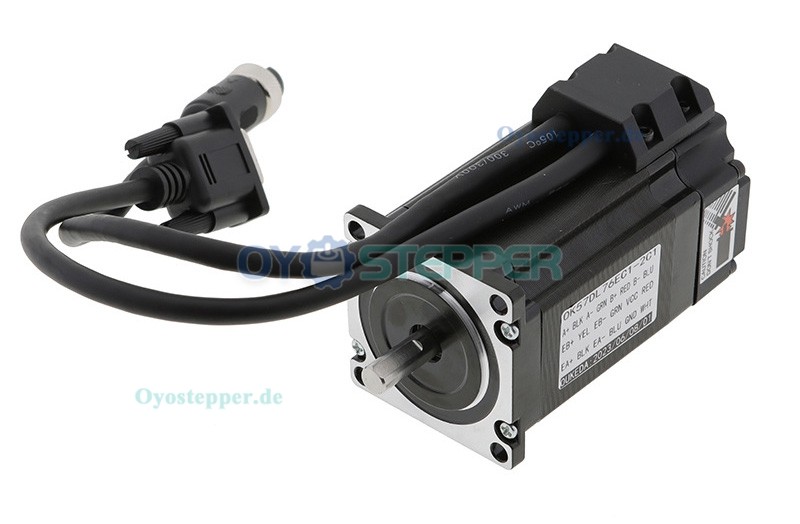

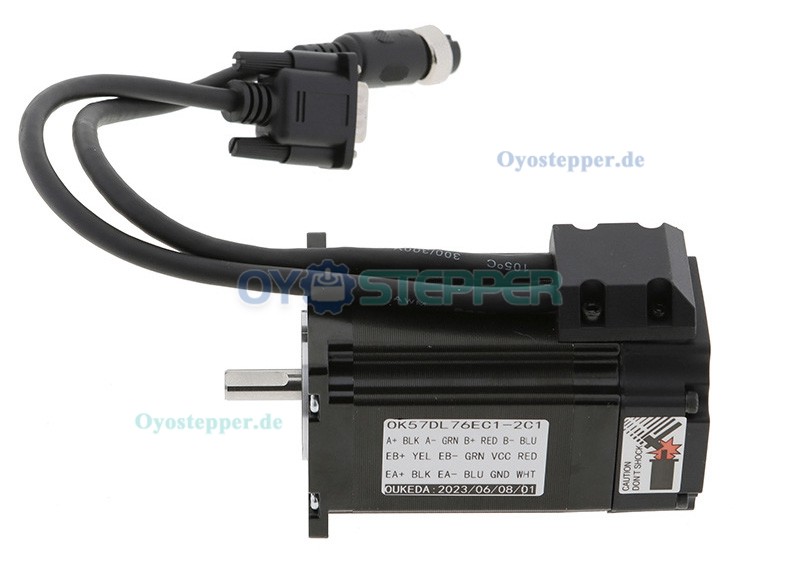

Der OUKEDA Nema 23 Closed-Loop-Schrittmotor mit integriertem Encoder und passendem Treiber arbeitet mit 2 Phasen und einem Schrittwinkel von 1,8 °. Er liefert ein Haltemoment von 2,0 Nm bei einem Phasenstrom von 2,8 A. Der Motor hat eine Gehäusegröße von 57 × 57 mm, eine Länge von 76 mm sowie eine Welle mit 8 mm Durchmesser. Die zugehörige Betriebsspannung liegt im Bereich von 20 bis 48 V DC.
Elektrische Daten
Hersteller-Teilenummer: OK57DL76EC1-2C1
Phasenanzahl: 2
Schrittwinkel: 1,8 Grad
Haltemoment: 2,0 Nm (283,22 oz.in)
Phasenstrom: 2,8 A
Phasenspannung: 2,0 V DC
Zugehörige Spannung: 20–48 V DC
Phasenwiderstand: 1,13 Ohm ± 10 %
Induktivität: 3,6 mH ± 20 % (1 kHz)；

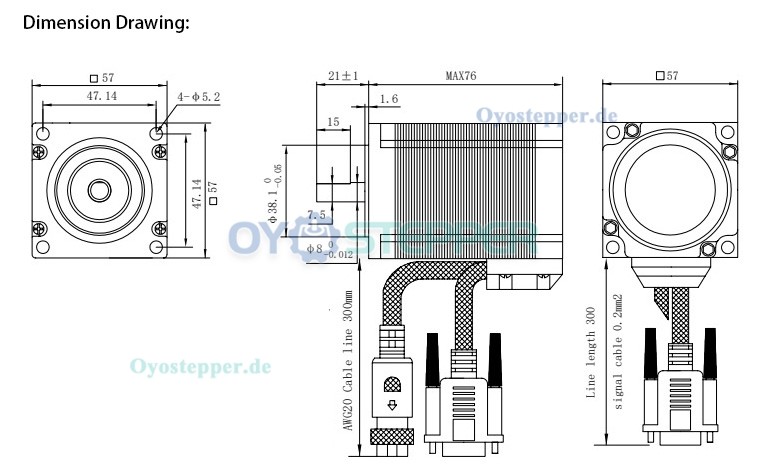

Physikalische Daten

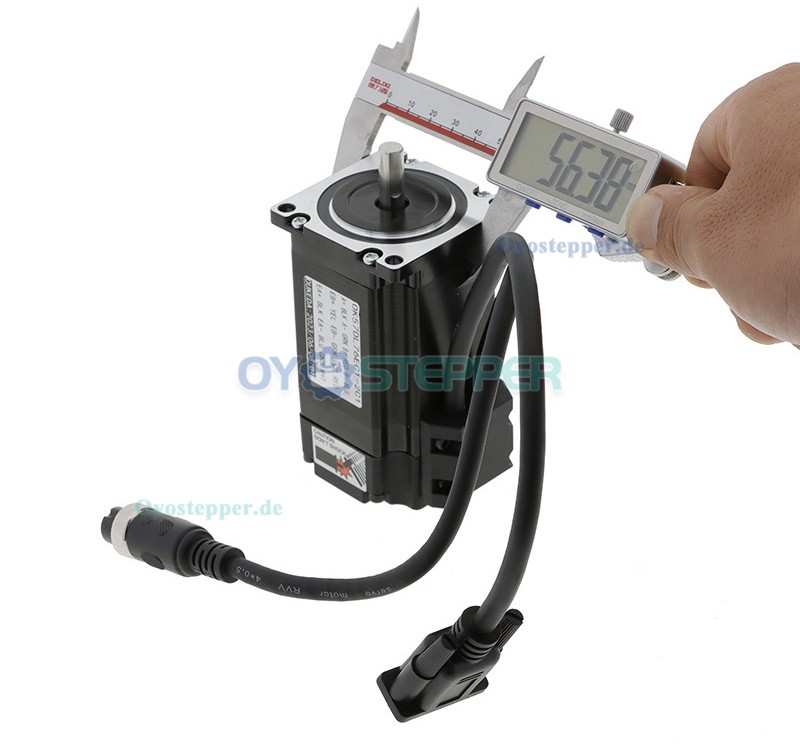

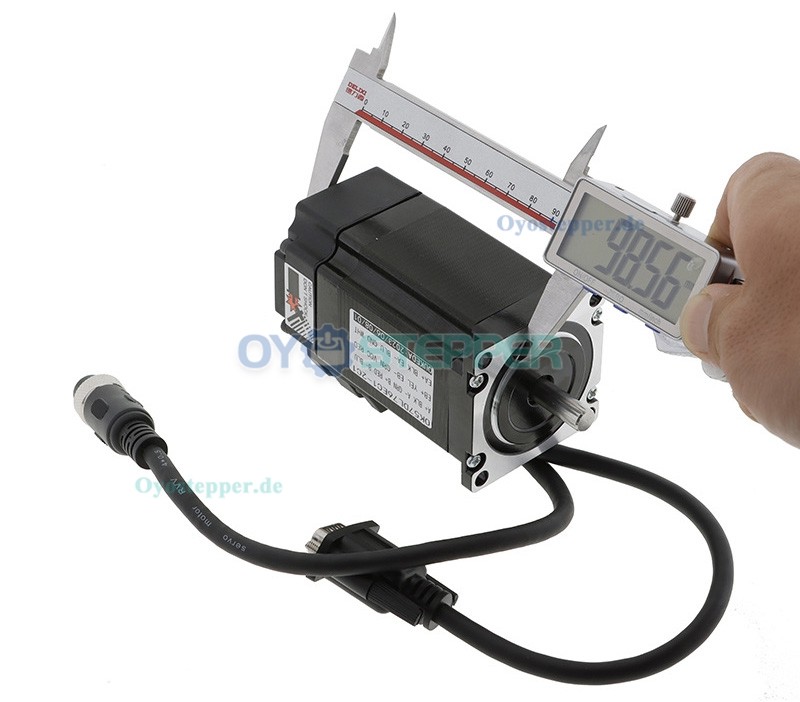

Gehäusegröße: 57 x 57 mm
Gehäuselänge: 76 mm
Wellendurchmesser: Φ8 mm
Wellenlänge: 21 mm
D-Cut-Wellenlänge: 15 mm
Anschlusslänge: 300 mm
Gewicht: 1,6 kg
Closed Loop Stepper Driver 0~5.6A 16~70VDC for Nema 23, Nema 24 Stepper Motor
Key Features:
Closed-loop, eliminates loss of synchronization
Broader operating range - higher torque and higher speed
Reduced motor heating and more efficient
Do not need a high torque margin
No Tuning and always stable
Quick response, no delay and almost no settle time
High torque at starting and low speed, high stiffness at standstill
Offer servo-like performance at a much lower cost;
Performance parameters:
Adopting new 32-bit motor control dedicated dual-core DSP chip;
Adopting advanced vector current and speed and position closed-loop control algorithms;
The static current and dynamic current ratio can be automatically set;
The motor comes with a 1000-line high-precision encoder;
Optocoupler isolated differential signal input;
The impulse response frequency can reach up to 300KHZ;
Subdivided into 16 settings (800-51200) to meet the requirements of most customers;
It has several protection functions such as overcurrent, overvoltage, overspeed, overheating, and excessive tracking error.
Spezifikationen:

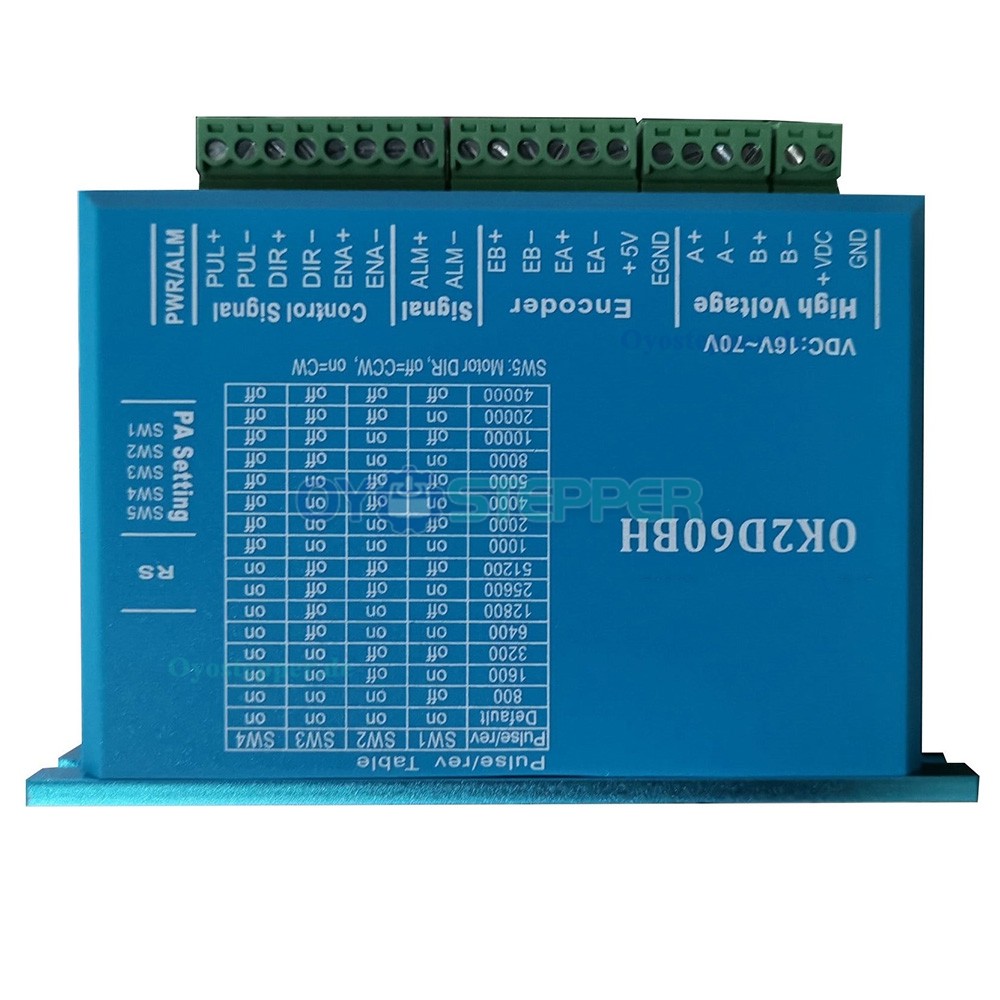

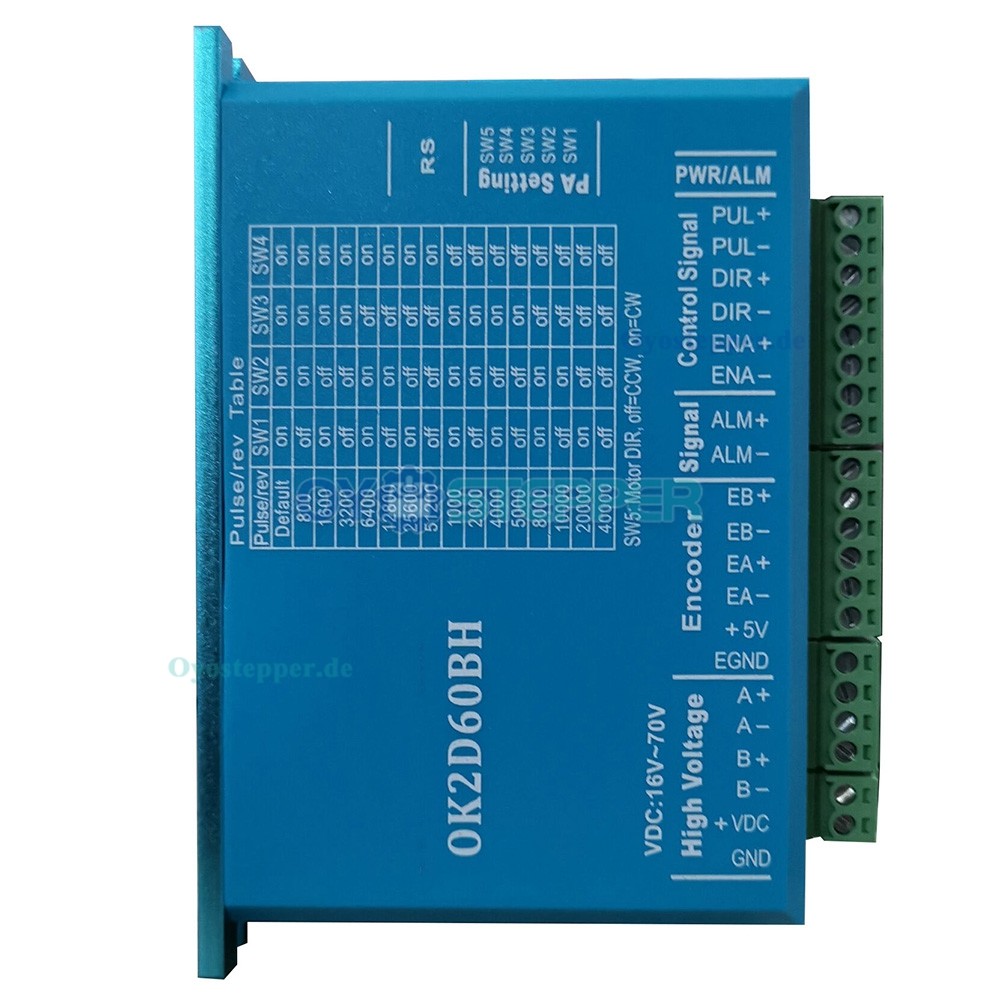

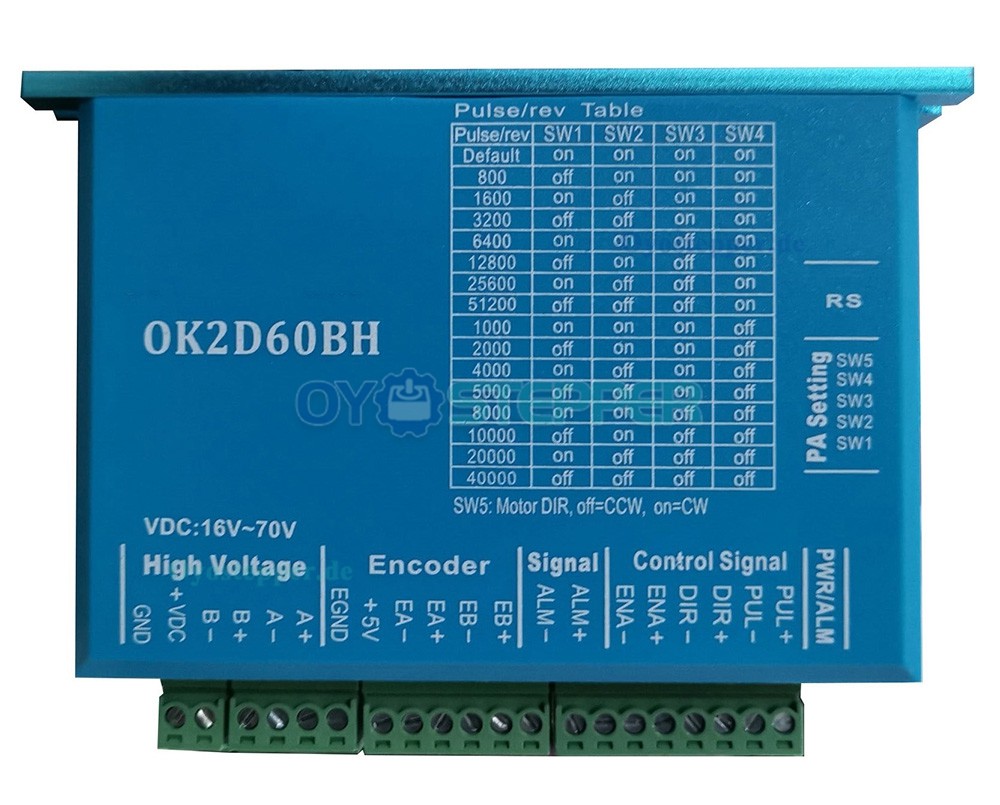

Modell:OK2D60BH
Output Peak Current: 0~5.6A
Input Voltage: +16~70VDC (Typical 36VDC)
Logic Signal Current: 7~16mA (Typical 10mA)
Pulse Input Frequency: 0~200kHz
Encoder current:50mA
Isolation Resistance: 500MΩ
Weight:280g
Operating Environment and other Specifications(Tj = 25℃/77℉):
Cooling: Natural Cooling or Forced cooling
Environment: Avoid dust, oil fog and corrosive gases
Ambient Temperature: 0℃ － 50℃
Humidity: 40%RH－90%RH
Operating Temperature: 70℃ MAX
Vibration: 5.9m/s2 Max
Storage Temperature: -20℃ －+80℃;

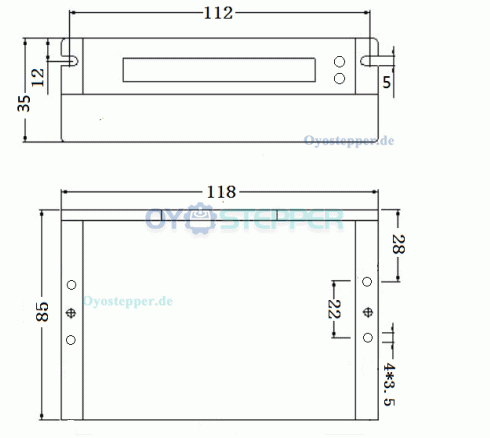

Install Size Picture:
