Oukeda Nema 23 Closed-Loop-Schrittmotor mit Encoder, 2 Nm, 1,8 Grad, 2-phasig, 57 x 57 mm

Oukeda Nema 23 Closed-Loop-Schrittmotor mit Encoder, 2 Nm, 1,8 Grad, 2-phasig, 57 x 57 mm

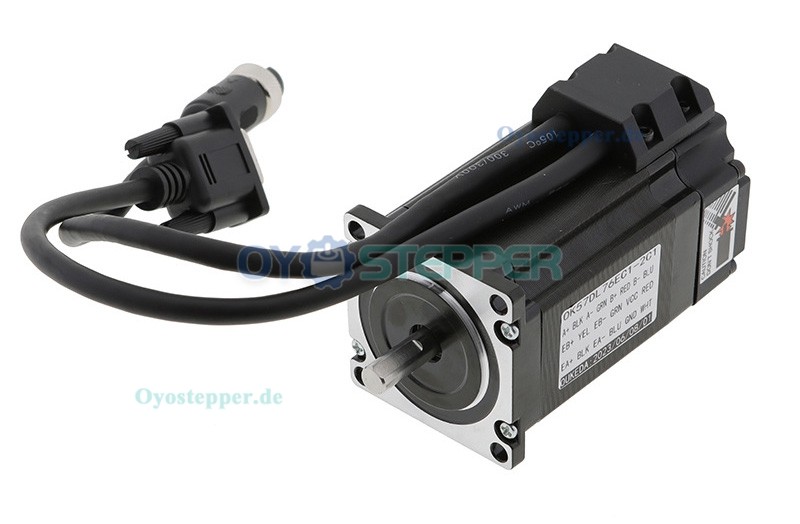

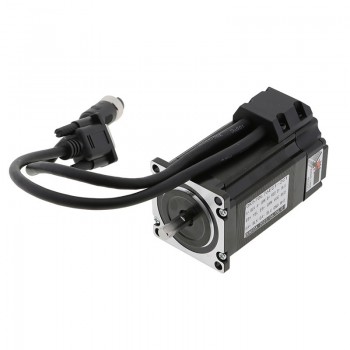

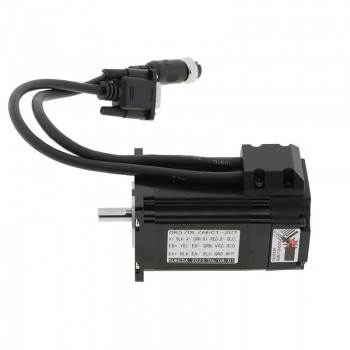

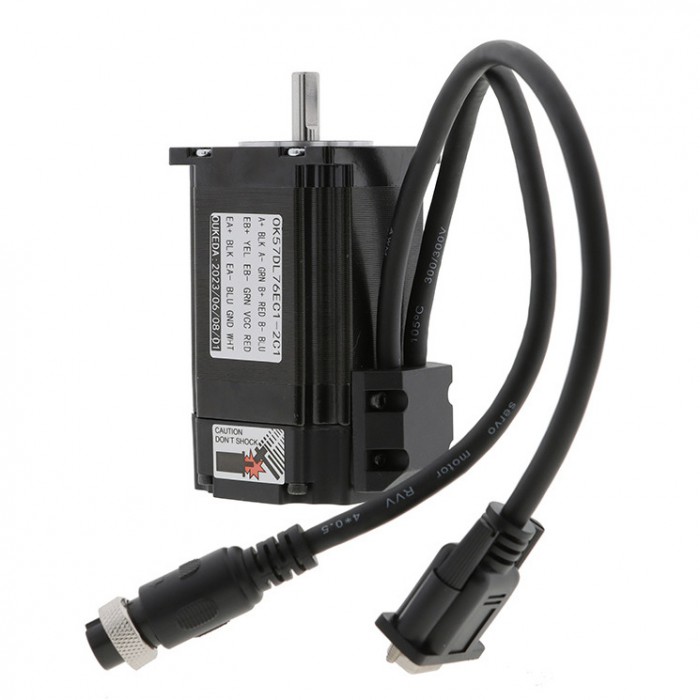

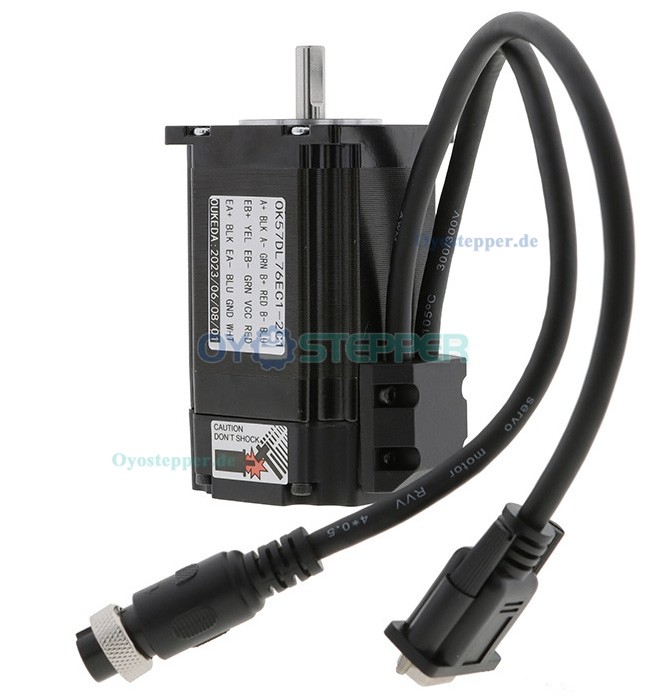

Der Oukeda NEMA 23 Closed-Loop-Schrittmotor OK57DL76EC1-2C1 ist ein zweiphasiger Motor mit integriertem Encoder, einem Schrittwinkel von 1,8° und einem Haltemoment von 2,0 Nm. Er arbeitet bei einem Phasenstrom von 2,8 A und einer zugehörigen Betriebsspannung von 20–48 VDC. Das Gehäuse misst 57 × 57 mm bei einer Länge von 76 mm. Die Welle hat einen Durchmesser von 8 mm mit D-Cut. Anschlusslänge: 300 mm, Gewicht: 1,6 kg.

Elektrische Daten
Hersteller-Teilenummer: OK57DL76EC1-2C1
Phasenanzahl: 2
Schrittwinkel: 1,8°
Haltemoment: 2,0 Nm (283,22 oz.in)
Phasenstrom: 2,8 A
Phasenspannung: 2,0 V DC
Zugehörige Spannung: 20–48 V DC
Phasenwiderstand: 1,13 Ohm ± 10 %
Induktivität: 3,6 mH ± 20 % (1 kHz)；

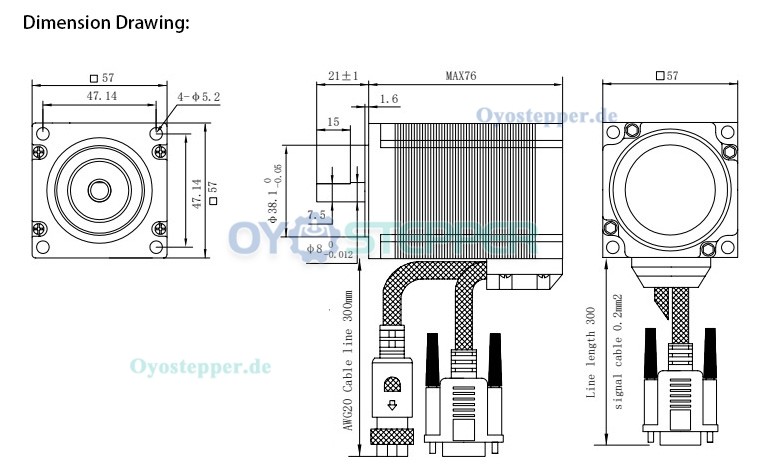

Physikalische Daten

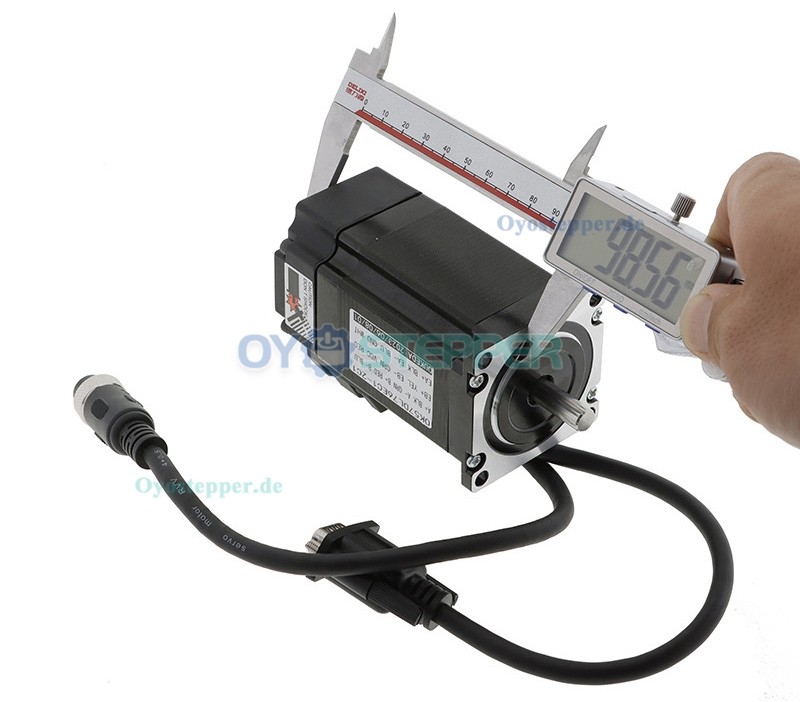

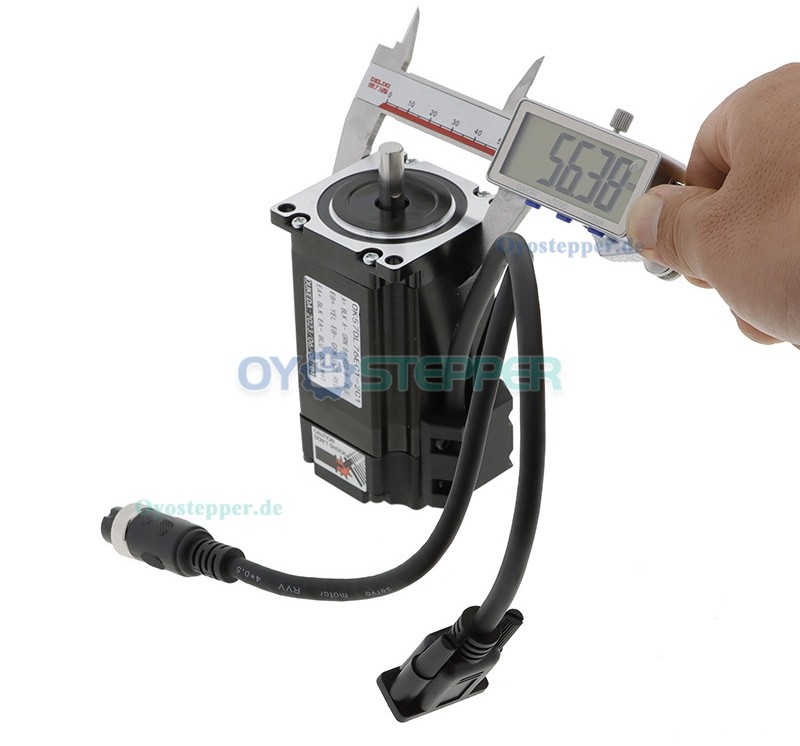

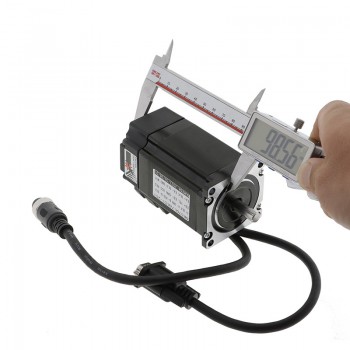

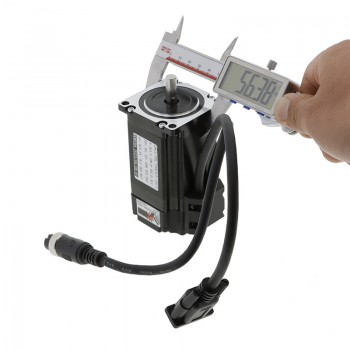

Gehäusegröße: 57 x 57 mm
Gehäuselänge: 76 mm
Wellendurchmesser: Φ8 mm
Wellenlänge: 21 mm
D-Cut-Wellenlänge: 15 mm
Anschlusslänge: 300 mm
Gewicht: 1,6 kg
