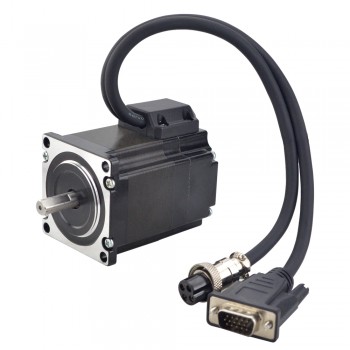

E-Serie Nema 23 Closed Loop Schrittmotor 1,2 Nm 1.8 Grad 4.0A mit Encoder 1000CPR 2 Phasen
E-Serie Nema 23 Closed Loop Schrittmotor 1,2 Nm 1.8 Grad 4.0A mit Encoder 1000CPR 2 Phasen
Elektrische Spezifikation
- Hersteller #: 23HE22-4004D-E1000
- Anzahl der Phasen: 2
- Schrittwinkel: 1.8 Grad
- Haltemoment: 1.2 Nm(170oz.in)
- Strom: 4.0A
- Phasenwiderstand: 0.45 ohms± 10%
- Induktivität: 1.3 mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 57 x 57 mm
- Körper Länge: 56 mm
- Schaftdurchmesser: Φ8 mm
- Schaftlänge: 21 mm
- D-cut Wellenlänge: 15 mm
- Leitungslänge: 300 mm
- Gewicht: 0.83 kg
Encoder Spezifikation
- Antriebsspannung: 5V
- Ausgangsstrom: 55mA
- Auflösung: 1000ppr
- Ausgangssignal: 2 Channels
- Bohrungsdurchmesser: Φ8mm
- Ausgangsfrequenz: ≤1MHz
- Laufgeschwindigkeit: ≤5000rpm
- IP-Schutz: IP20
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Weiss
|
GRN
|
Blau
|
Schwarz
|
Ressourcen
Vollständiges Datenblatt: 23HE22-4004D-E1000.pdf
Drehmomentkurve: 23HE22-4004D-E1000 Torque Curve.pdf
| Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 120 |
| Haltemoment (oz.in) | 170 |
| Induktivität(mH) | 1.3 |
| Leitungslänge(mm) | 300 |
| Nema Größe | Nema 23 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 0.45 |
| Nennstrom (A) | 4 |
| Schaftdurchmesser(mm) | 8 |
| Schaftlänge(mm) | 21 |
| Schrittwinkel(°) | 1.8 |
| Encoder Spezifikation | |
| Ausgangsstrom(mA) | 55 |
| Ausgangsfrequenz | ≤1MHz |
| Nennspannung(V) | 5 |
| Auflösung(CPR) | 1000 |
| Ausgangssignalkanäle | 2 Kanäle |
