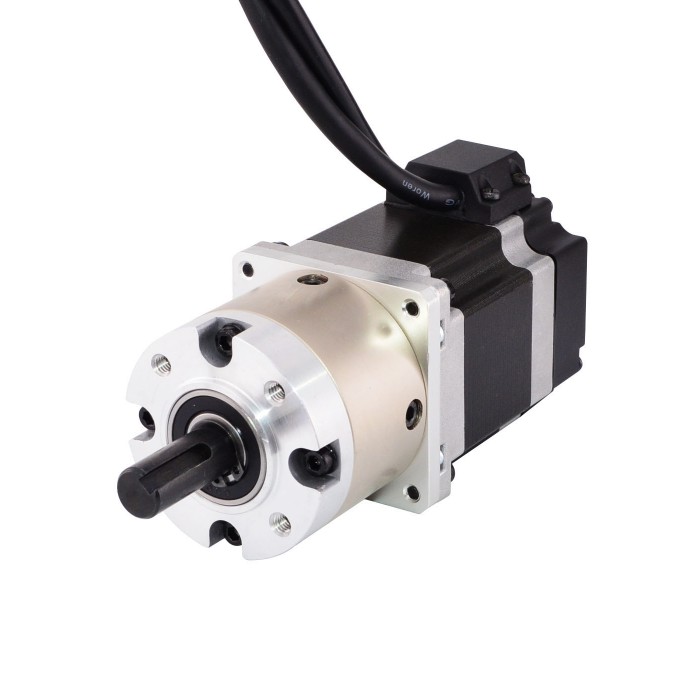

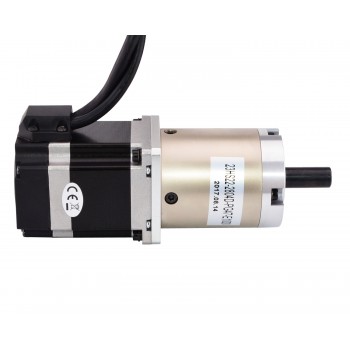

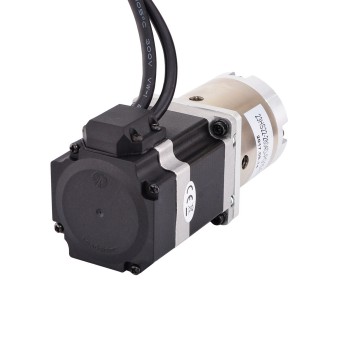

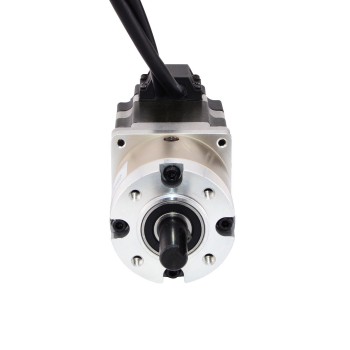

Nema 23 Closed-Loop Getriebeschrittmotor 1.8 Grad 1.25Nm 2.8A 2.6V 1000CPR mit 47:1 Planetengetriebe
Nema 23 Closed-Loop Getriebeschrittmotor 1.8 Grad 1.25Nm 2.8A 2.6V 1000CPR mit 47:1 Planetengetriebe
Spezifikation
- Hersteller #: 23HS22-2804D-PG47-E1000
- Motorentyp: Bipolar
- Rahmengröße: 57 x 57mm
- Motorlänge: 56mm
- Schrittwinkel ohne Getriebe: 1.8 Grad
- Haltemoment ohne Getriebe: 1.25Nm(177oz.in)
- Strom: 2.8A
- Phasenwiderstand: 0.9ohms
- Stromspannung: 2.6V
- Induktivität: 2.5mH ± 20%(1KHz)
- Anzahl Leiter: 4
- Leitungslänge: 500mm
Getriebespezifikation
- Getriebetyp: Planeten
- Länge des Getriebes: 72mm
- Übersetzungsverhältnis: 46.656
- Wirkungsgrad: 73%
- Schaftdurchmesser: Φ12mm
- Schaftlänge: 30mm
- Keilnutlänge: 20mm
- Schlüsselweg Breite: 4mm
- Zahnspiel bei Nulllast: <=1.5 Grad
- Max.zulässiges Drehmoment: 40Nm(5664.5oz.in)
- Moment Zulässiges Drehmoment: 60Nm(8496.7oz.in)
- Maximale axiale Belastung der Welle: 100N
- Maximale radiale Belastung der Welle: 200N
Encoder Spezifikation
- Antriebsspannung: 5V
- Ausgangsstrom: 55mA
- Auflösung : 1000ppr
- Ausgangssignal: 2 Channels
- Bohrungsdurchmesser: Φ8mm
- Ausgangsfrequenz: ≤1MHz
- Laufgeschwindigkeit: ≤5000rpm
- IP-Schutz : IP20

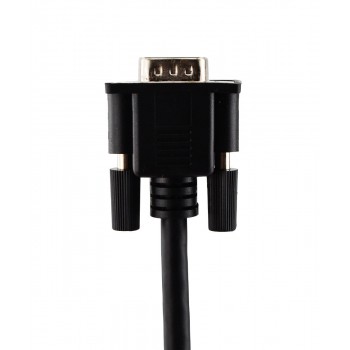

Verbindung
A+
|
A-
|
B+
|
B-
|
Rot
|
Grün
|
Gelb
|
Blau
|
Ressourcen
Motordatenblatt: 23HS22-2804D-PG47-E1000.pdf
Spezifikation | |
---|---|
Schrittwinkel(°) | 1.8 |
Körper Länge(mm) | 56 |
Haltemoment (Ncm) | 125 |
Haltemoment (oz.in) | 177 |
Induktivität(mH) | 2.5 |
Leitungslänge(mm) | 500 |
Nema Größe | Nema 23 |
Anzahl der Leiter | 4 |
Phasenwiderstand(ohm) | 0.9 |
Nennstrom (A) | 2.8 |
Schaftdurchmesser(mm) | 12 |
Schaftlänge(mm) | 30 |
Bipolar/Unipolar | Bipolar |
Elektrische Spezifikation | |
Ausgangsfrequenz(MHz) | ≤1MHz |
Encoder Spezifikation | |
Nennspannung(V) | 5V |
Ausgangsstrom(mA) | 55 |
Auflösung(CPR) | 1000 |
Ausgangssignalkanäle | 2 Kanäle |
Laufgeschwindigkeit(rpm) | ≤5000rpm |
IP-Schutz | IP20 |
Physikalische Spezifikation | |
Gewicht(g) | 1850 |
