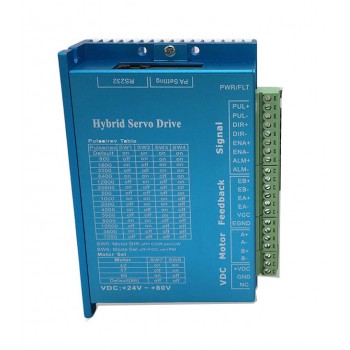

Schrittmotortreiber mit geschlossenem Regelkreis 0~8.2A 24~80VDC für Nema 34 Schrittmotor

Schrittmotortreiber mit geschlossenem Regelkreis 0~8.2A 24~80VDC für Nema 34 Schrittmotor

Dieser geschlossene Schrittmotortreiber bietet eine Alternative für Anwendungen, die hohe Leistung und hohe Zuverlässigkeit erfordern, wenn das Servo die einzige Wahl ist, während es kosteneffektiv bleibt. Das System umfasst einen 2-Phasen-Schrittmotor in Kombination mit einem volldigitalen Hochleistungsantrieb und einem internen Encoder, mit dem die Positions-, Geschwindigkeits- und Stromschleifen in Echtzeit wie bei Servosystemen geschlossen werden können. Es vereint die besten Servo- und Schrittmotortechnologien und bietet einzigartige Funktionen und Verbesserungen über beides, und das zu einem Bruchteil der Kosten eines Servosystems.

 Derzeit ist dieser in allen Lagern vorrätige Treiber die Version V4.0. Wenn Sie noch die V3.0 benötigen, hinterlassen Sie uns bitte vor der Bestellung eine Nachricht.
Hinweis: Für V3 .0-Version beträgt die Standard-Steuersignalspannung 5 V. Wenn 24 V angeschlossen werden müssen, sollten 2 kΩ hinzugefügt werden.

Hauptmerkmale:
Closed-loop, eliminiert den Verlust der Synchronisation
Breiterer Arbeitsbereich - höheres Drehmoment und höhere Geschwindigkeit
Reduzierte Motorheizung und effizienter
Glatte Bewegung und extrem niedriges Motorgeräusch
Benötigt keine hohe Drehmomentgrenze
Kein Tuning und immer stabil
Schnelle Reaktion, keine Verzögerung und fast keine Absetzzeit
Hohes Drehmoment beim Starten und niedrige Geschwindigkeit, hohe Steifigkeit bei Stillstand
Bieten Servo-ähnliche Leistung zu einem viel niedrigeren Preis;

Elektronische Spezifikationen:
Ausgangs-Spitzenstrom: 0~8.2A
Eingangs spannung: +18~80VAC or 24~110VDC (DC +/- Strom kann in beliebiger Reihenfolge angeschlossen werden)
Logik signal strom: 7~16mA (Typisch 10mA)
Pulseingangs frequenz: 0~200kHz
Isolations widerstand: 500MΩ；

Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉):
Kühlung: Natürliche Kühlung oder Zwangskühlung
Umwelt: Staub, Ölnebel und korrosive Gase vermeiden
Umgebungs temperatur: 0℃ - 50℃
Feuchtigkeit: 40%RH - 90%RH
Betriebs temperatur: 70℃ MAX
Vibration: 5.9m/s2 Max
Lagertemperatur: -20℃ - 65℃
Gewicht: Approx.580g (20.5oz)；

Ressourcen

Handbuch: CL86.pdf
