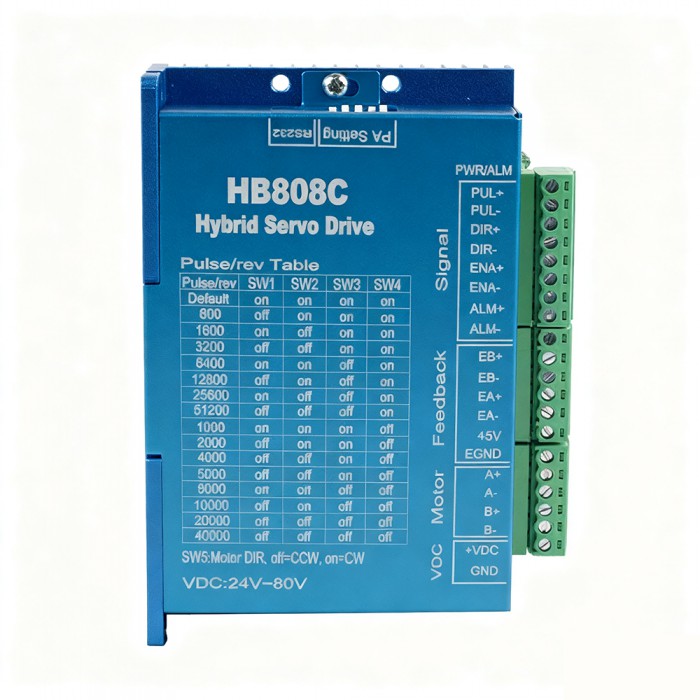

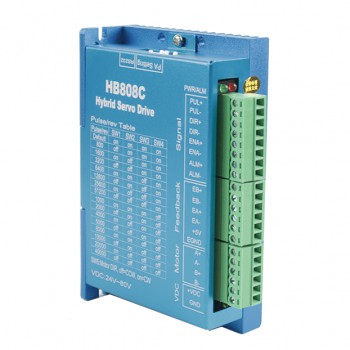

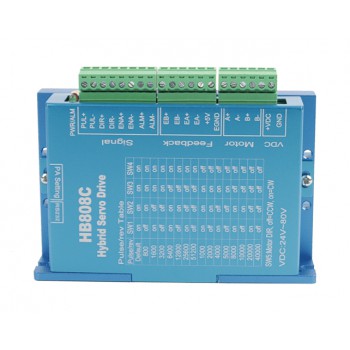

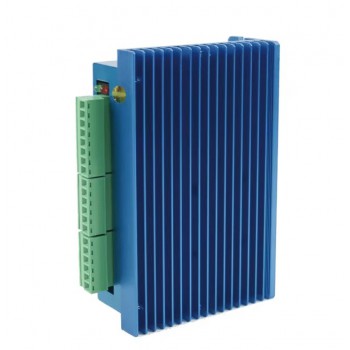

HB808C Zweiphasen Closed Loop Schrittmotortreiber 18–80V mit für NEMA 17/23/24 Motoren

HB808C Zweiphasen Closed Loop Schrittmotortreiber 18–80V mit für NEMA 17/23/24 Motoren


Merkmale:

Verwendet einen digitalen Steuerchip mit vektorbasiertem Closed-Loop-Regelverfahren.

Geringe Drehmomentabnahme; unterstützt Drehzahlen bis zu 3000 U/min.

Unterstützt AC 18–80 V oder DC 20–110 V als Versorgungsspannung.

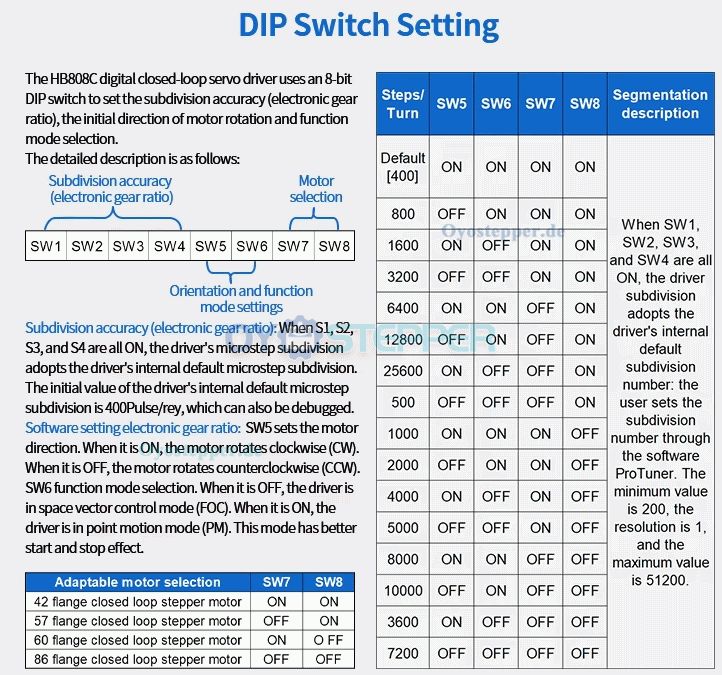

16-stufige Mikroschrittauflösung; kundenspezifische Ausführung auf Anfrage.

Kompatibel mit 5–24 V Eingangssignal; kein externer Serienwiderstand erforderlich.

Maximale Eingangsfrequenz (Puls): 400 kHz.

Stromregelung zur Reduzierung des Energieverbrauchs bei geringer Last und zur Verbesserung des Drehmoments bei höherer Last.

Externe Alarm- sowie Positionsausgangsports zur Überwachung und Steuerung.

Unterstützt Einzel- oder Doppelpuls-Modus; Standard: Puls + Richtung.

Pulsverzögerung über Drehschalter einstellbar; Werkseinstellung: 40 ms.

Schutzfunktionen gegen Überstrom und Überlast.

Kompatibel mit 2-Phasen NEMA 17, 23 und 24 Hybrid-Servomotoren (Schrittmotor mit Encoder) mit Echtzeit-Positionsregelkreis (Closed Loop).

Typische Anwendungen:

Graviermaschinen, industrielle Nähmaschinen, Abisoliermaschinen, Markiermaschinen, Schneidmaschinen, Lasersysteme, Plotter, CNC-Werkzeugmaschinen, Dosieranlagen, Schraubmaschinen sowie weitere Automatisierungsgeräte.

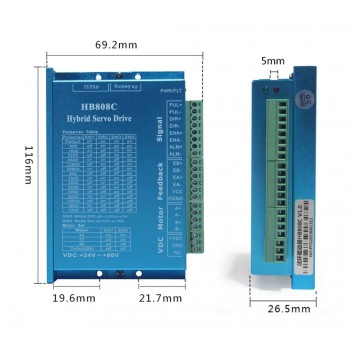

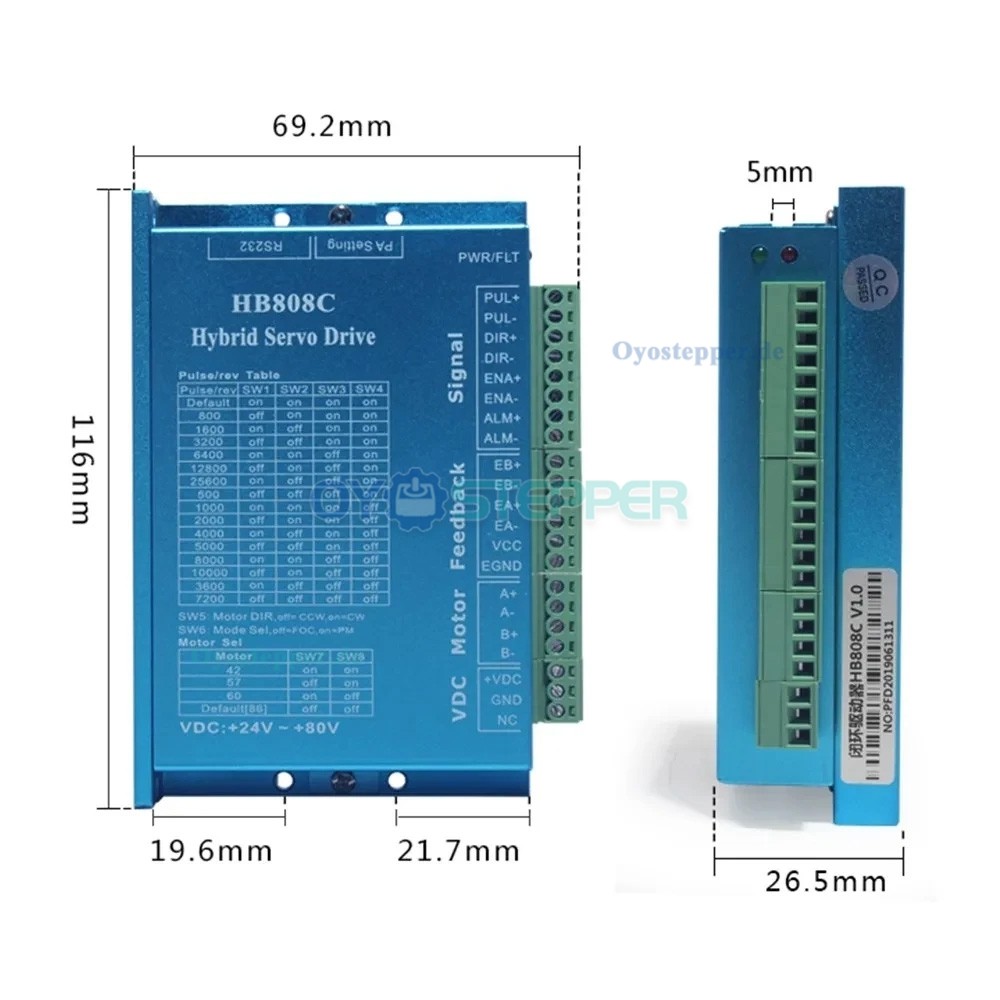

Größentabelle:
