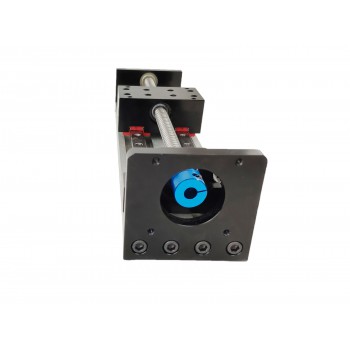

CNC-Lineartisch mit Kugelgewindetrieb und Doppelführung, 4,5–60 kg, Motorsatz

CNC-Lineartisch mit Kugelgewindetrieb und Doppelführung, 4,5–60 kg, Motorsatz


Parameter:

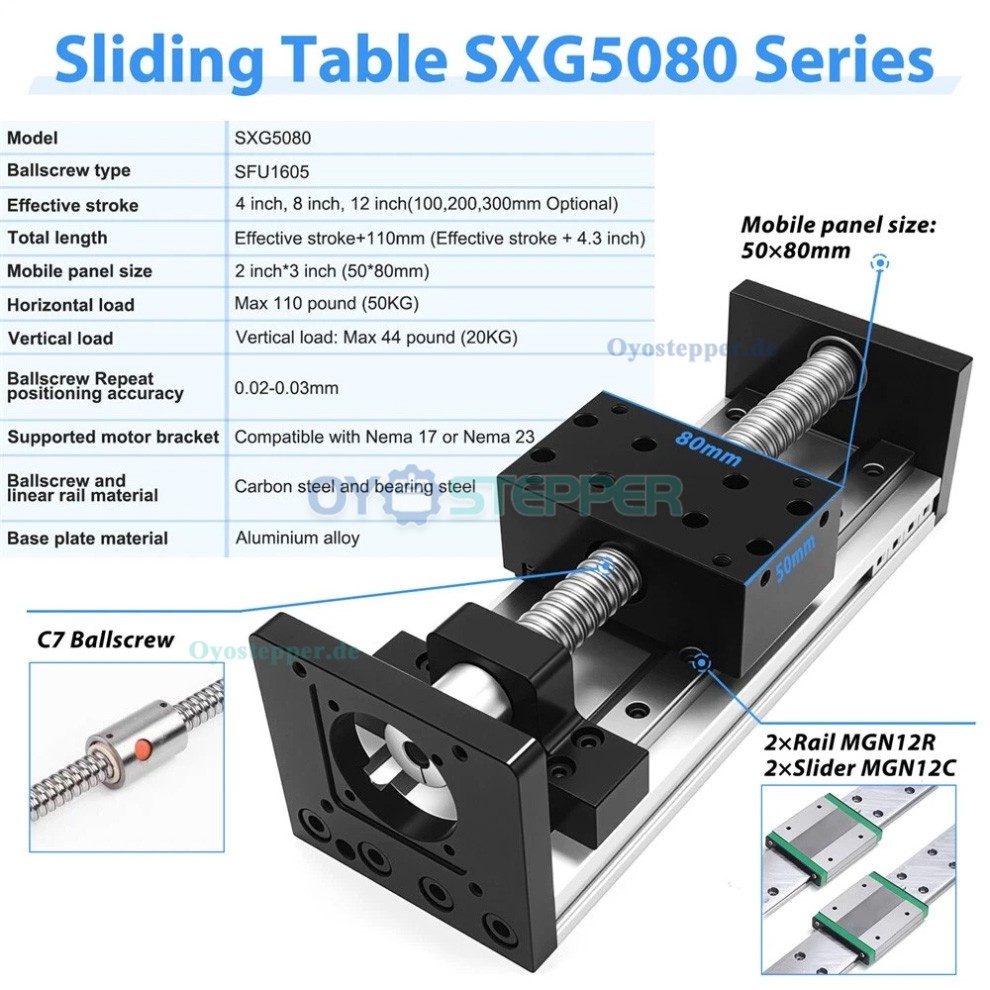

Modell: SXG5080 — 80 mm Breite

Kugelgewindetrieb (Typ): SFU1605 (Ø 16 mm, Steigung 5 mm; pro Umdrehung verfährt der Schlitten 5 mm)

Genauigkeitsklasse Kugelgewindetrieb: C7

Effektiver Hub: 300mm

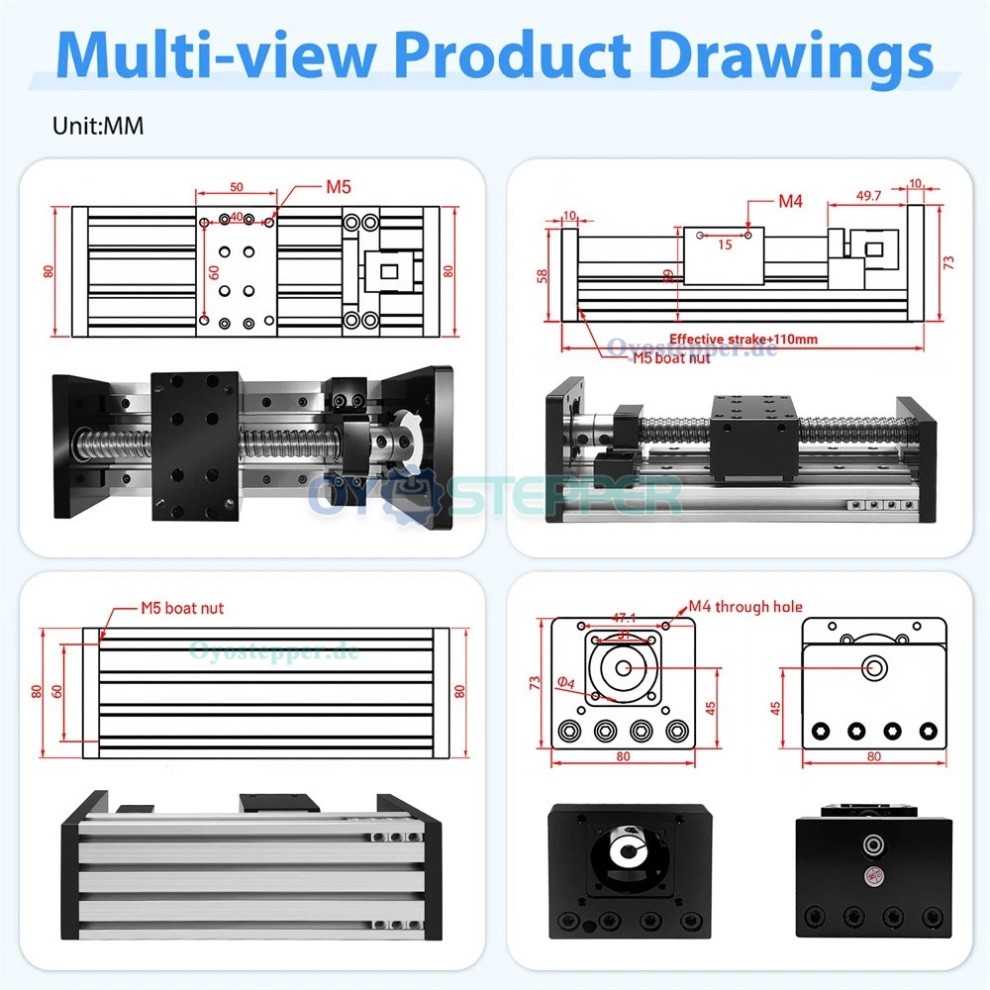

Gesamtlänge: Effektiver Hub + 110 mm (für Tisch 50 × 80 mm)

Größe der beweglichen Platte: 50 × 80 mm

Führungsdurchmesser: 12 mm

Führungstyp: 2 × MGN12R

Schlitten (Wagen): 2 × MGN12C (für Tisch 50 × 80 mm)

Horizontale Traglast: bis zu 60 kg (132,28 lb)

Vertikale Traglast: bis zu 30 kg (66,14 lb)

Maximale Geschwindigkeit: 500 mm/s

Wiederholgenauigkeit: 0,02–0,03 mm

Material (Kugelgewindetrieb & Linearführung): Kohlenstoffstahl und Wälzlagerstahl

Material der Grundplatte: Aluminiumlegierung;


Pakettyp 1:

1 × CNC-Lineartisch (gewünschte Spezifikation auswählen);

1 × Kupplung 8 mm–8 mm (für NEMA-23-Schrittmotor);

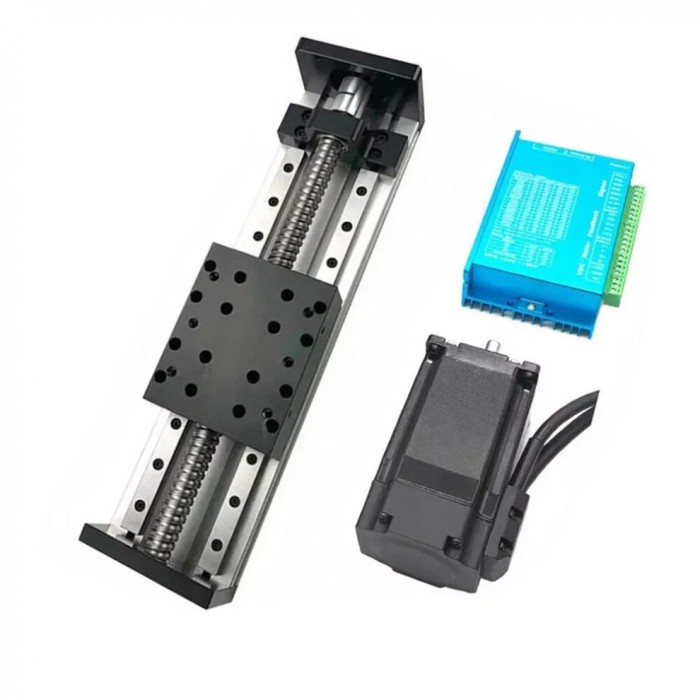

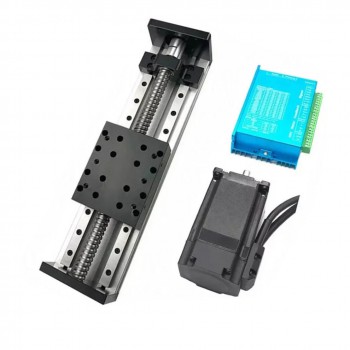

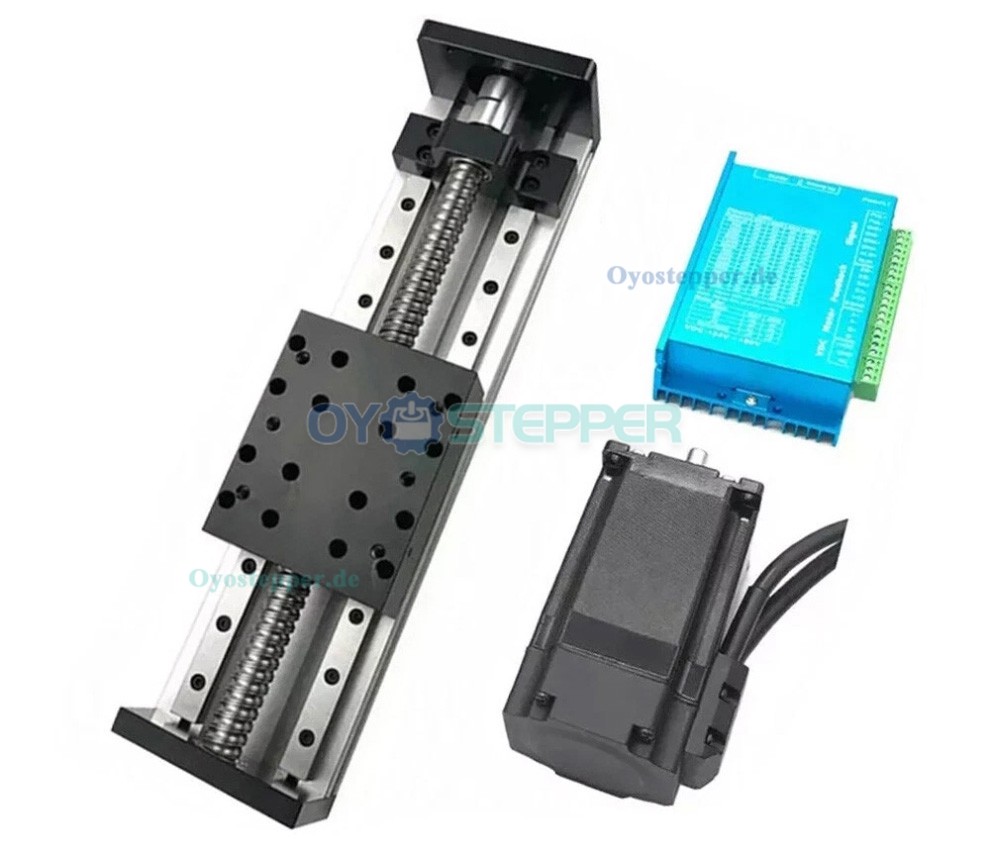

Pakettyp 2:

1 × CNC-Lineartisch (gewünschte Spezifikation auswählen);

1 × Kupplung 8 mm–8 mm;

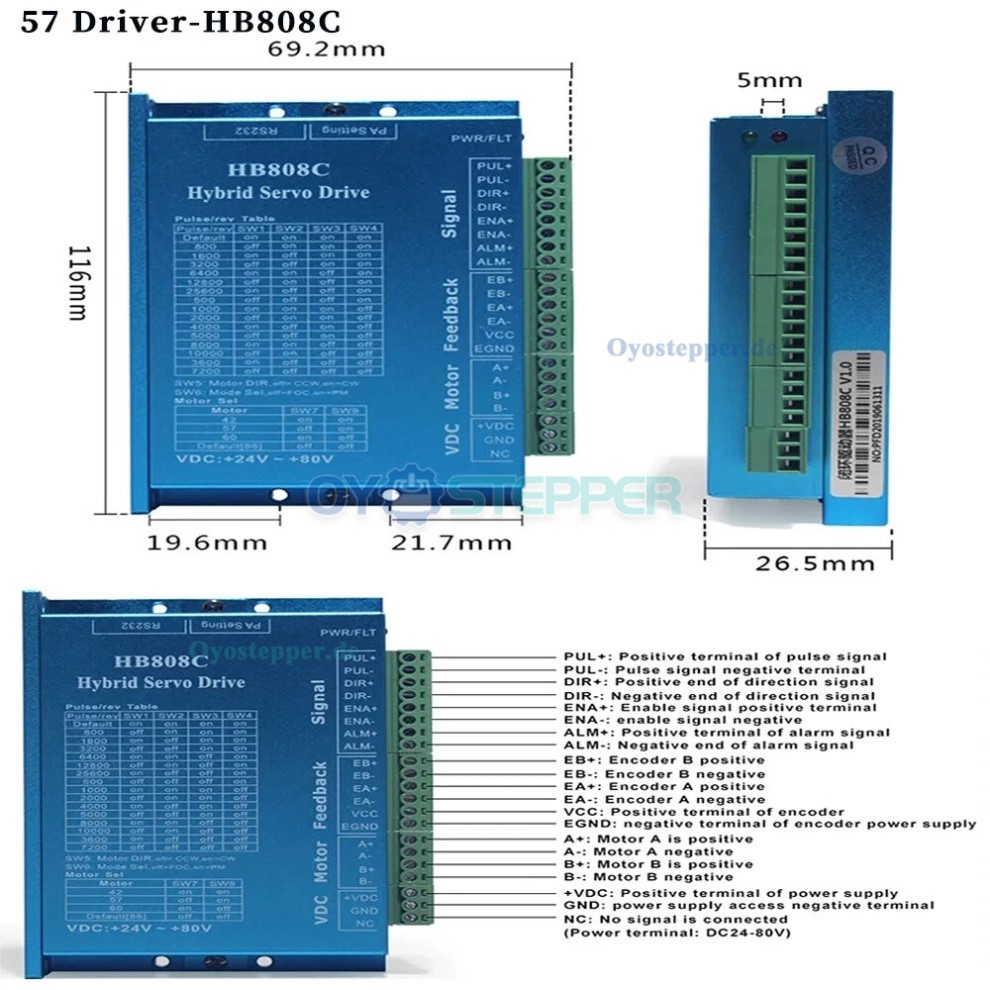

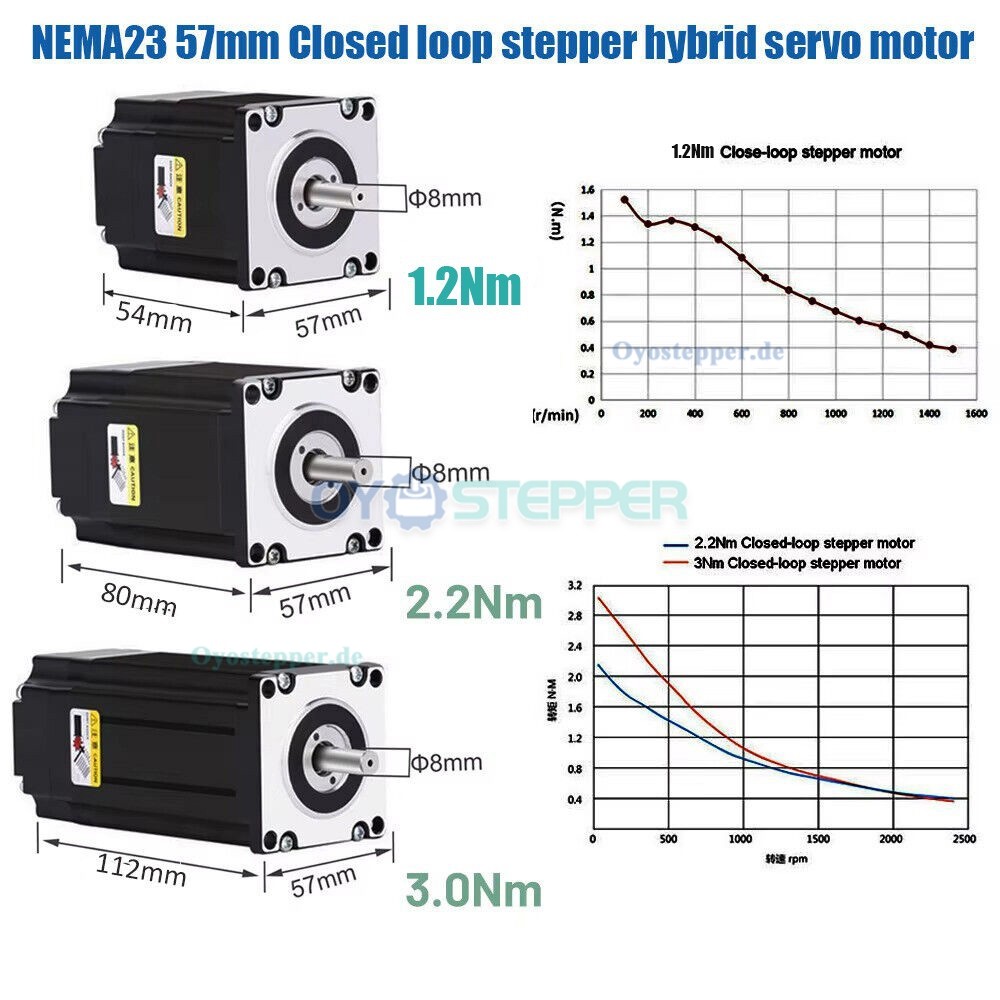

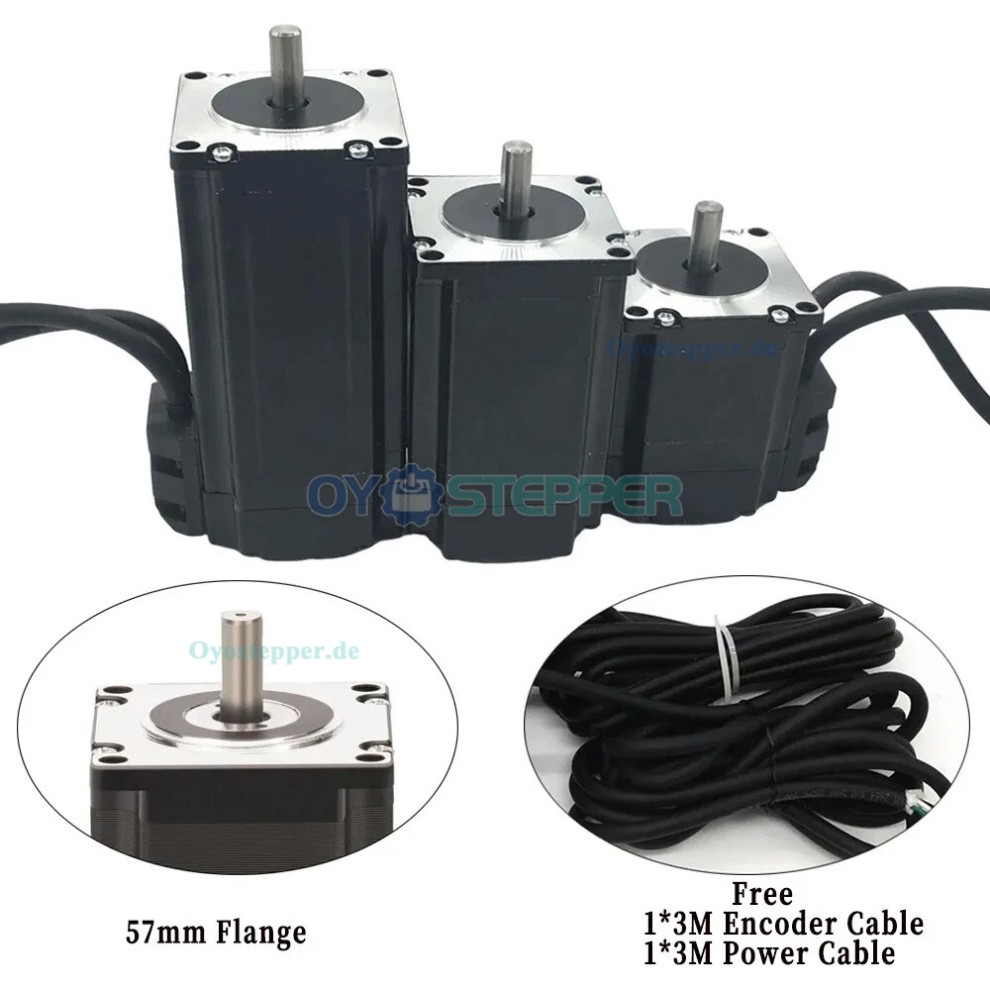

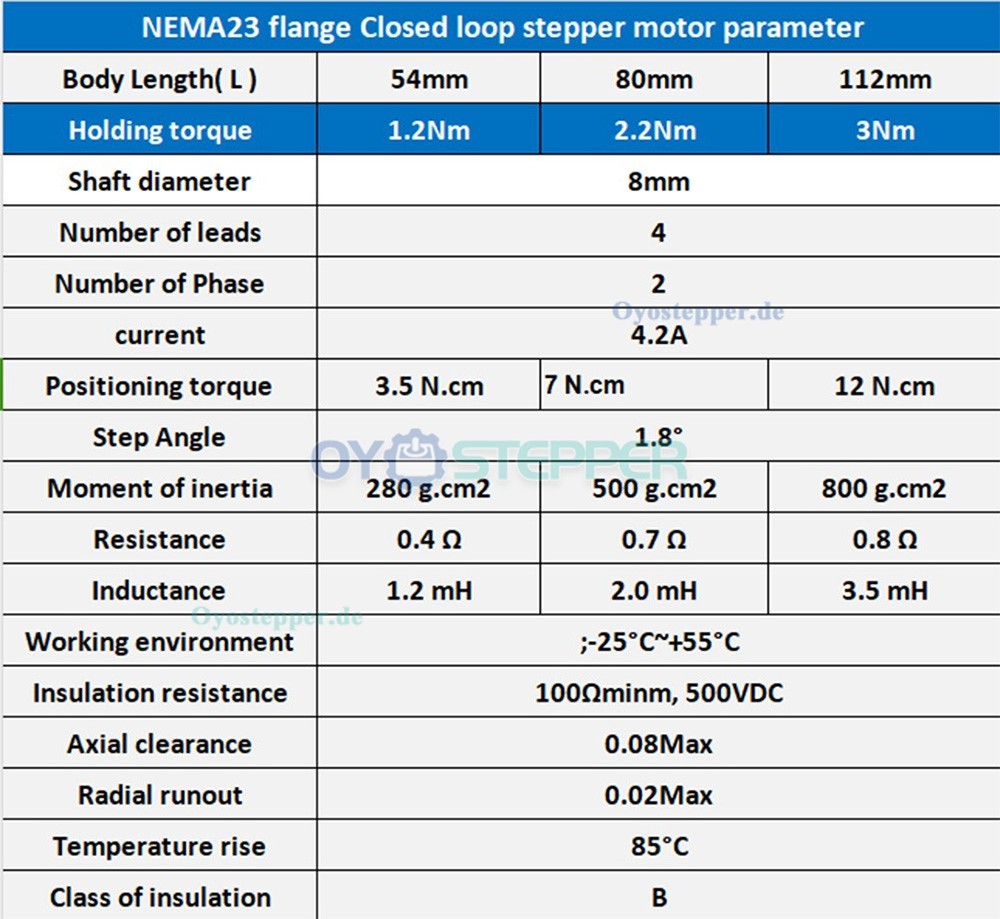

1 × NEMA-23 Closed-Loop-Schrittmotor (1,2 Nm / 2 Nm / 3 Nm);
