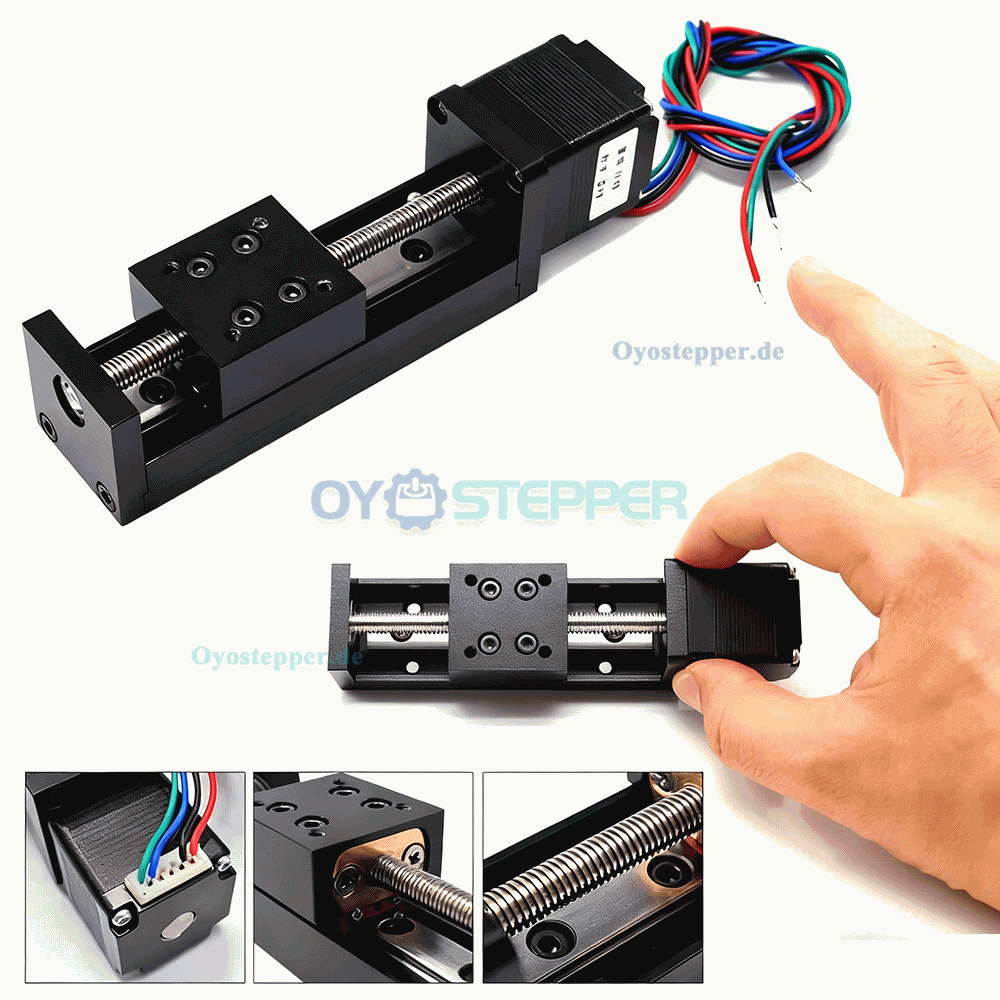

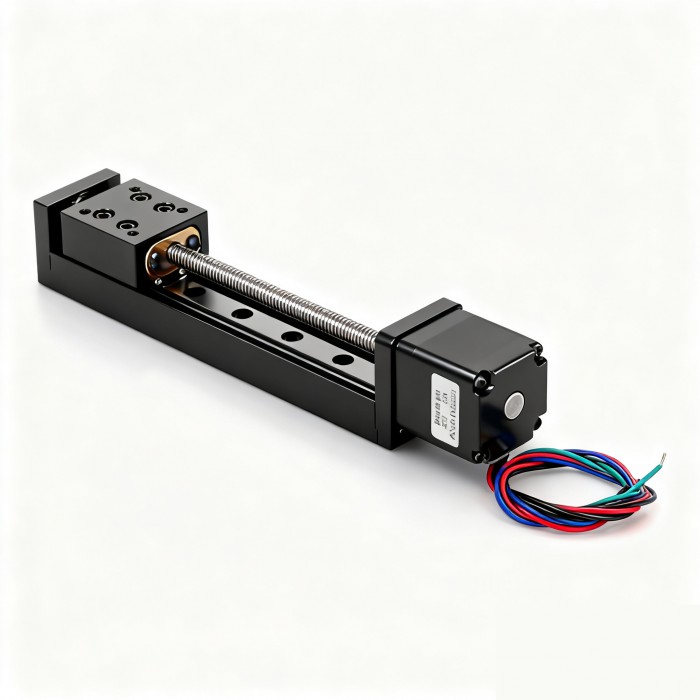

Mini CNC-Schlitten mit Motorisierte Lineartische, 1mm Teilung, 0,07 Nm Drehmoment mit NEMA11 Schrittmotor Kit

Mini CNC-Schlitten mit Motorisierte Lineartische, 1mm Teilung, 0,07 Nm Drehmoment mit NEMA11 Schrittmotor Kit


Merkmale:

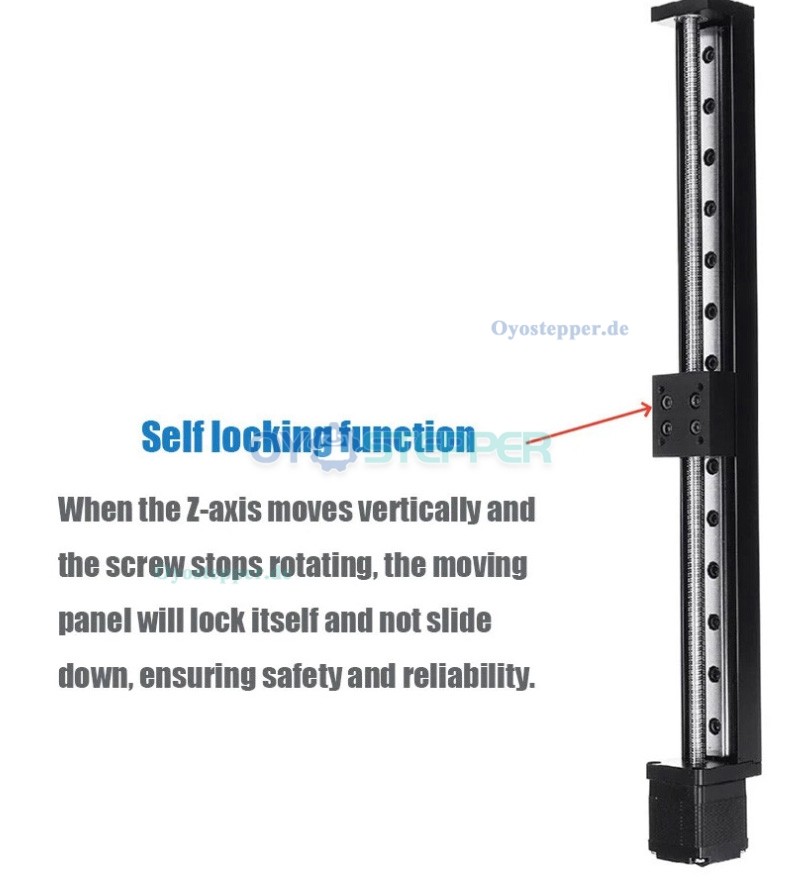

Bei vertikaler Bewegung der Z-Achse und Stillstand der Spindel verriegelt sich die bewegliche Platte selbstständig gegen unbeabsichtigtes Abrutschen.
Der Linearaktuator wird über eine Handkurbel angetrieben und verfügt über einen Hubbereich von 0 bis 75 mm.
Häufig eingesetzt in Automotive, Möbelbau, Medizintechnik, Industrie und Landmaschinen, z. B. in Massageliegen, Elektrorollstühlen, Krankenhausbetten und elektrischen Sofas.

Lieferumfang:

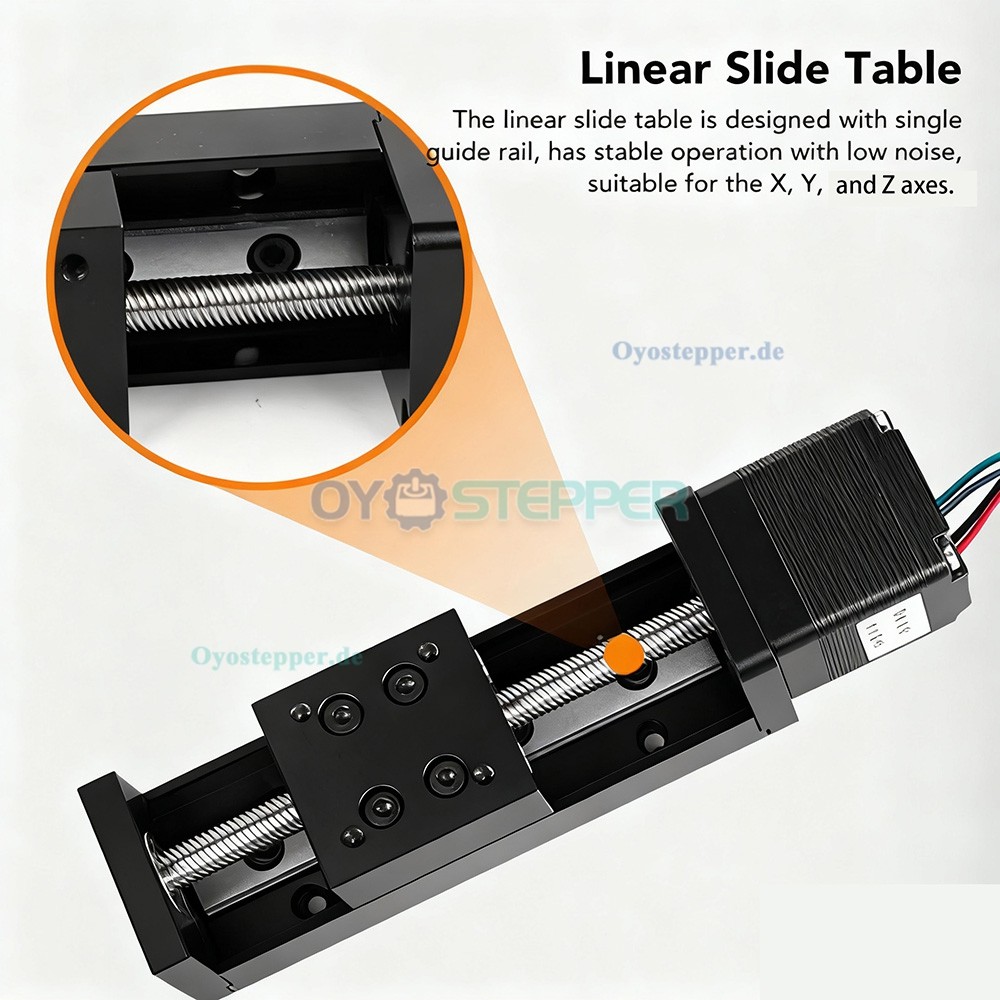

1 × T06 Trapezspindel-Schiebetisch
1 × NEMA11-28-mm-Schrittmotor

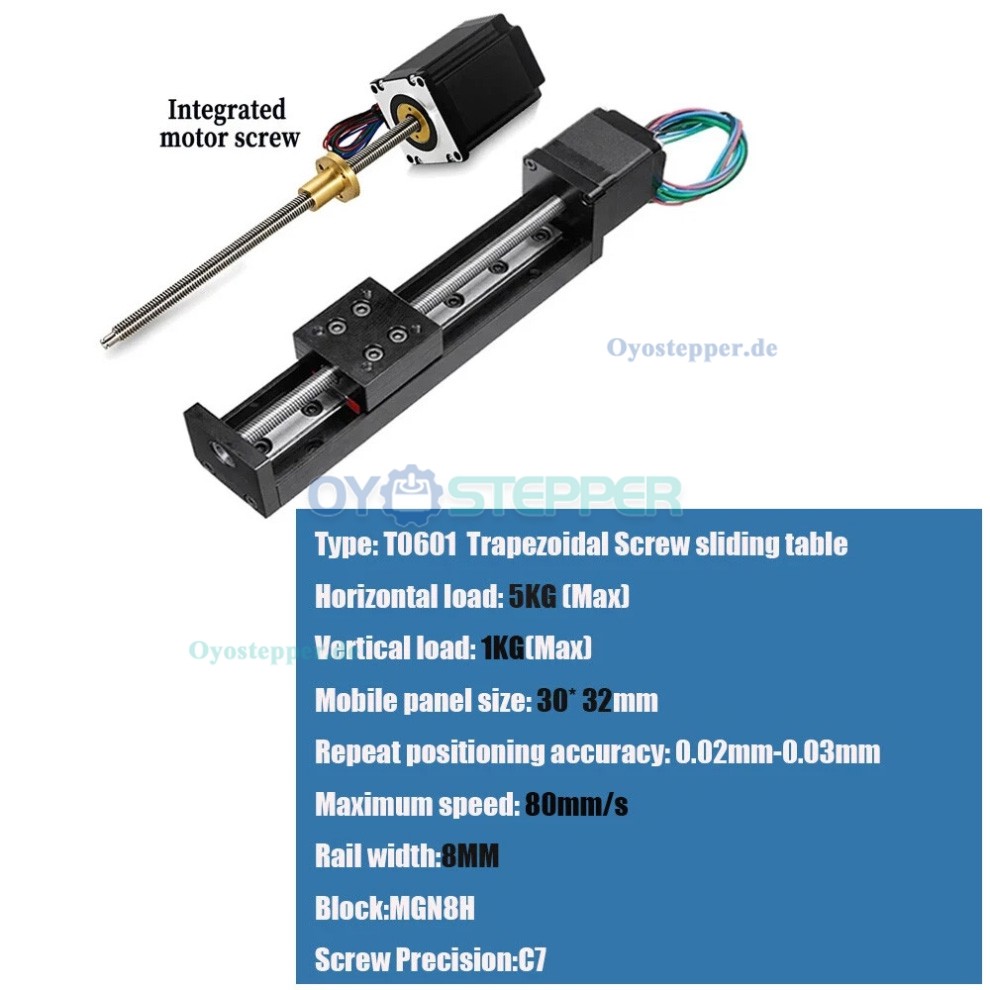

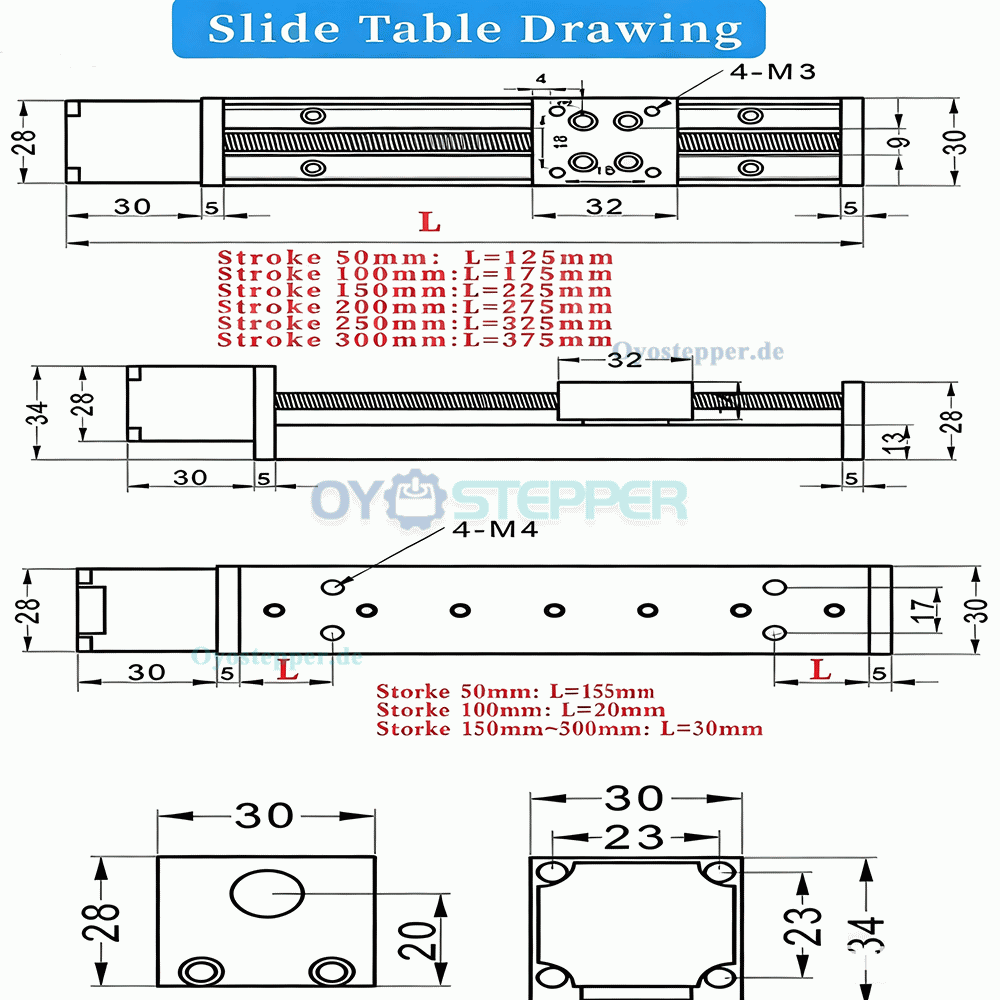

Schiebetisch-Spezifikationen:
Modell: T06
Schiebetyp: Trapezspindel-Schiebetisch
Horizontale Belastung: 5 kg (maximal)
Vertikale Belastung: 1 kg (maximal)

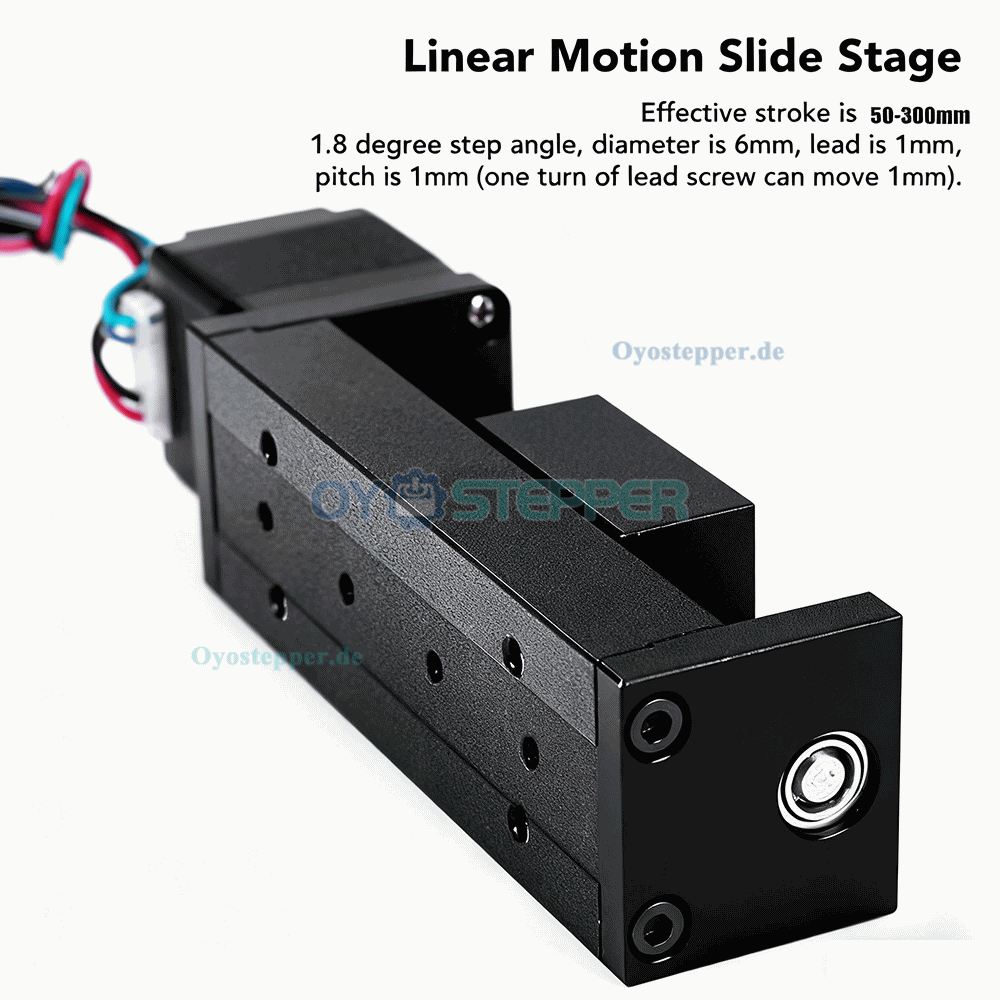

Effektiver Hub: 50 mm
Gesamtlänge: Effektiver Hub + 75 mm
Größe der beweglichen Platte: 30 mm × 32 mm
Wiederholpositioniergenauigkeit: 0,02–0,03 mm
Maximale Geschwindigkeit: 80 mm/s
Schienenbreite: 6 mm
Schlitten: MGN8H
Spindelgenauigkeit: C7
Steigung: 1 mm

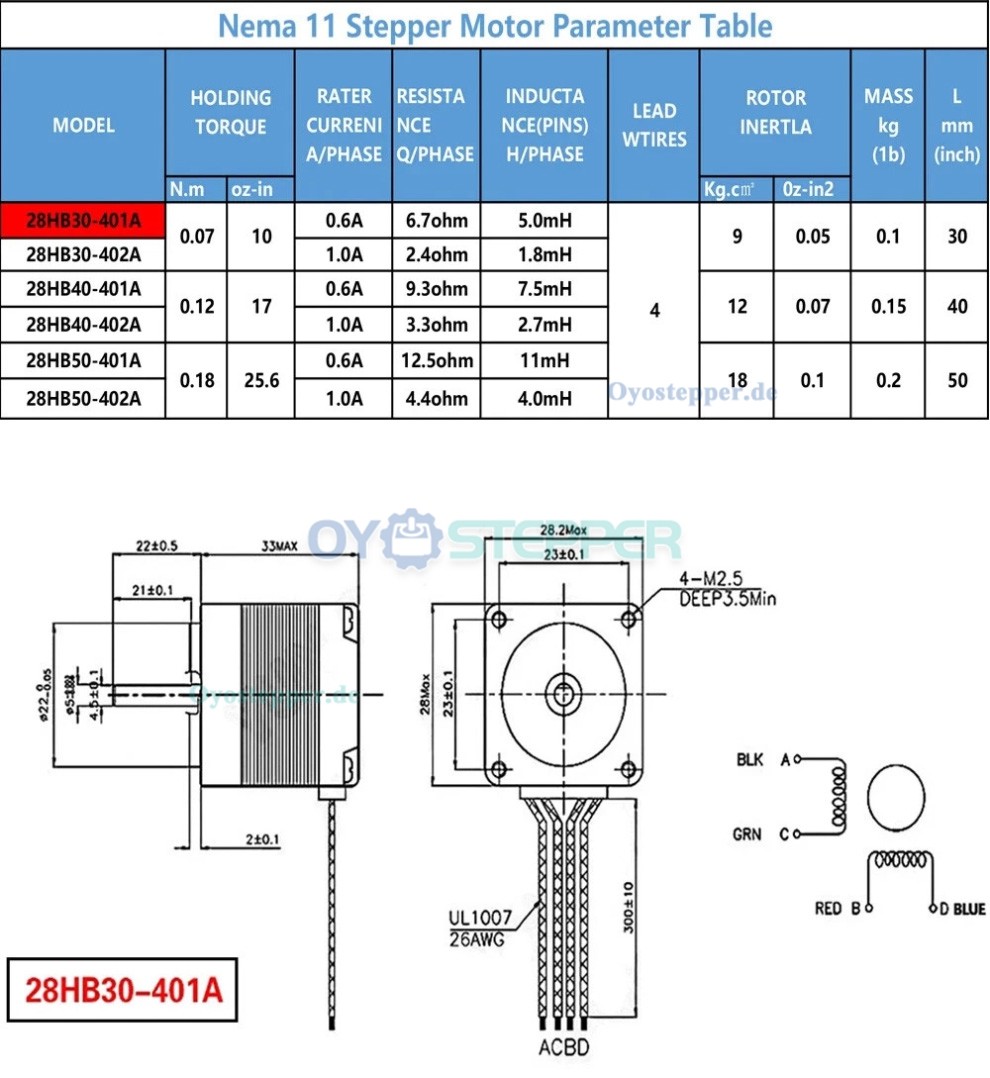

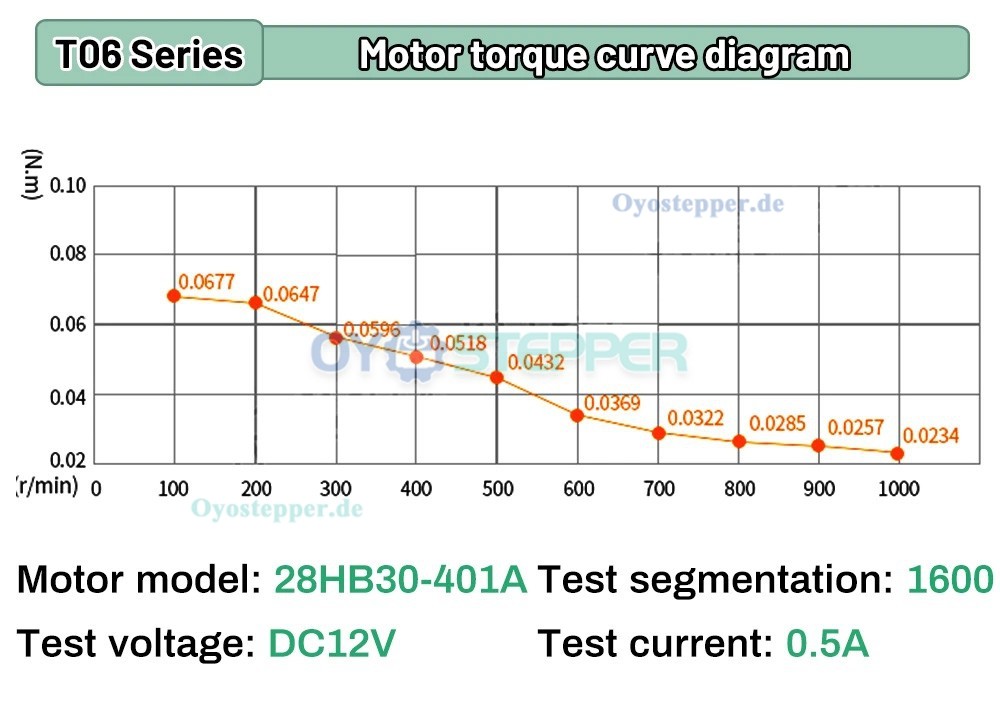

Schrittmotor-Spezifikation:
Modell: 28HB30-401A
Motorflanschgröße: NEMA 11 (28 mm)
Haltemoment: 0,07 N·m
Bauformlänge: 30 mm
Wellendurchmesser: 5 mm
Typ: Hybridmotor
Phase: 2-phasig
Strom: 0,6 A
Zertifizierungen: CCC, CE, ISO
Schrittwinkel: 1,8 Grad
