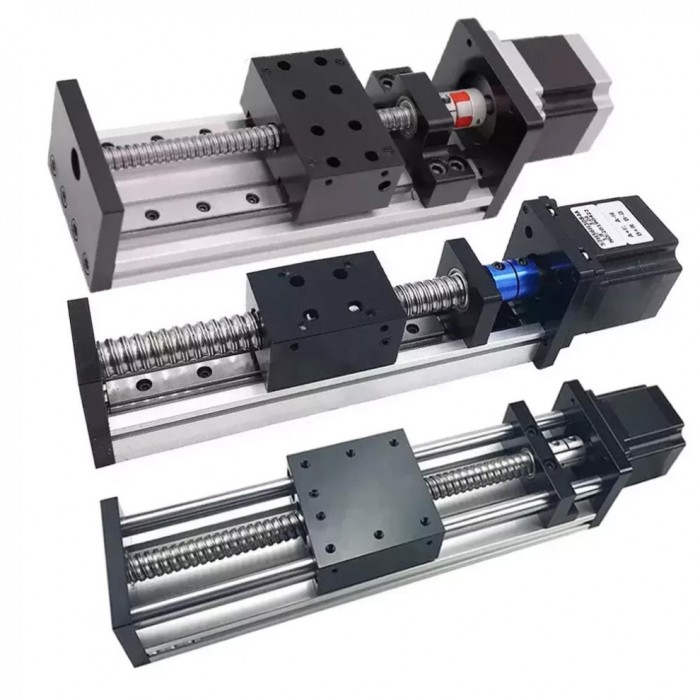

Elektrischer CNC-Lineartisch mit Kugelgewindetrieb und Schrittmotorsatz
Elektrischer CNC-Lineartisch mit Kugelgewindetrieb und Schrittmotorsatz

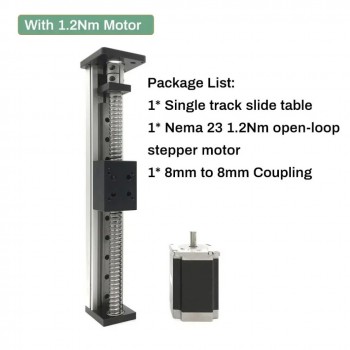

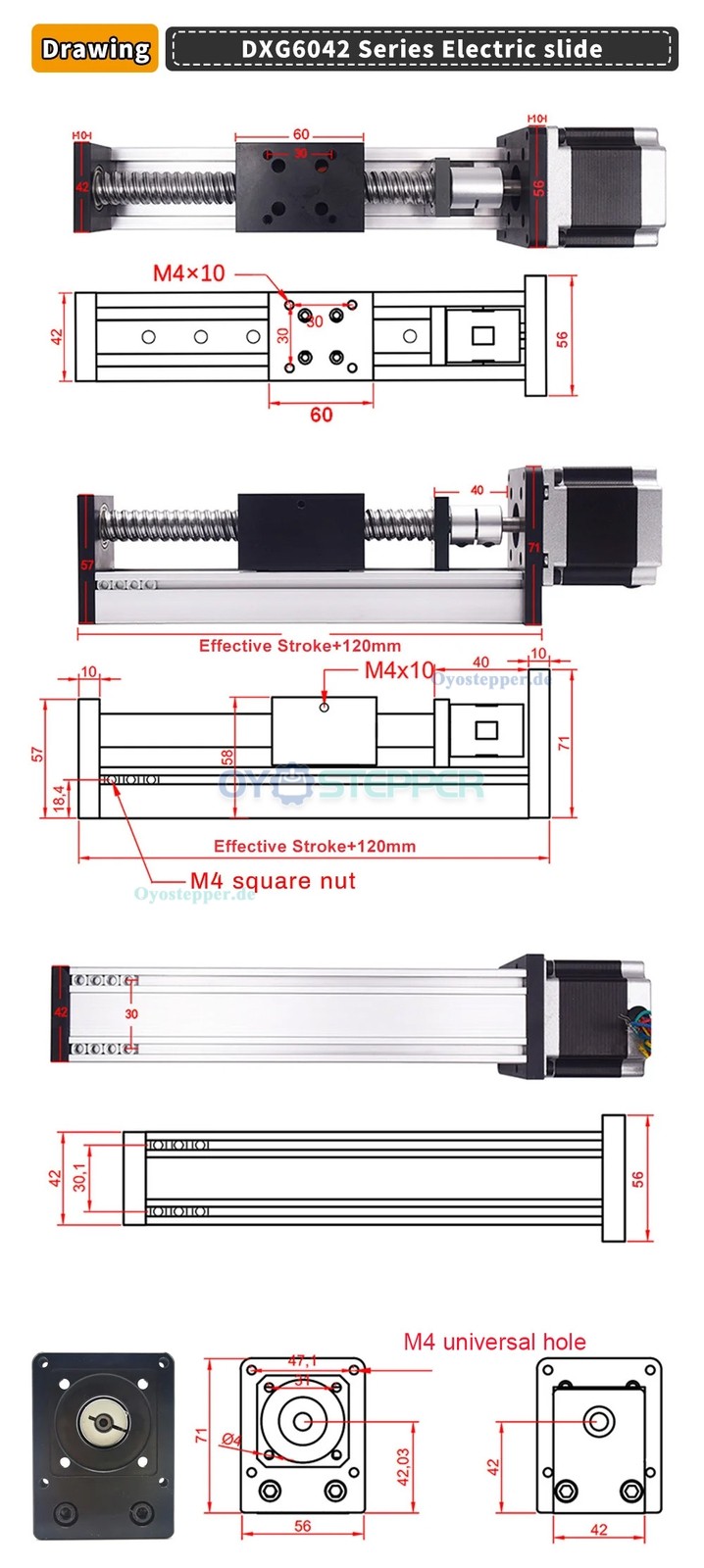

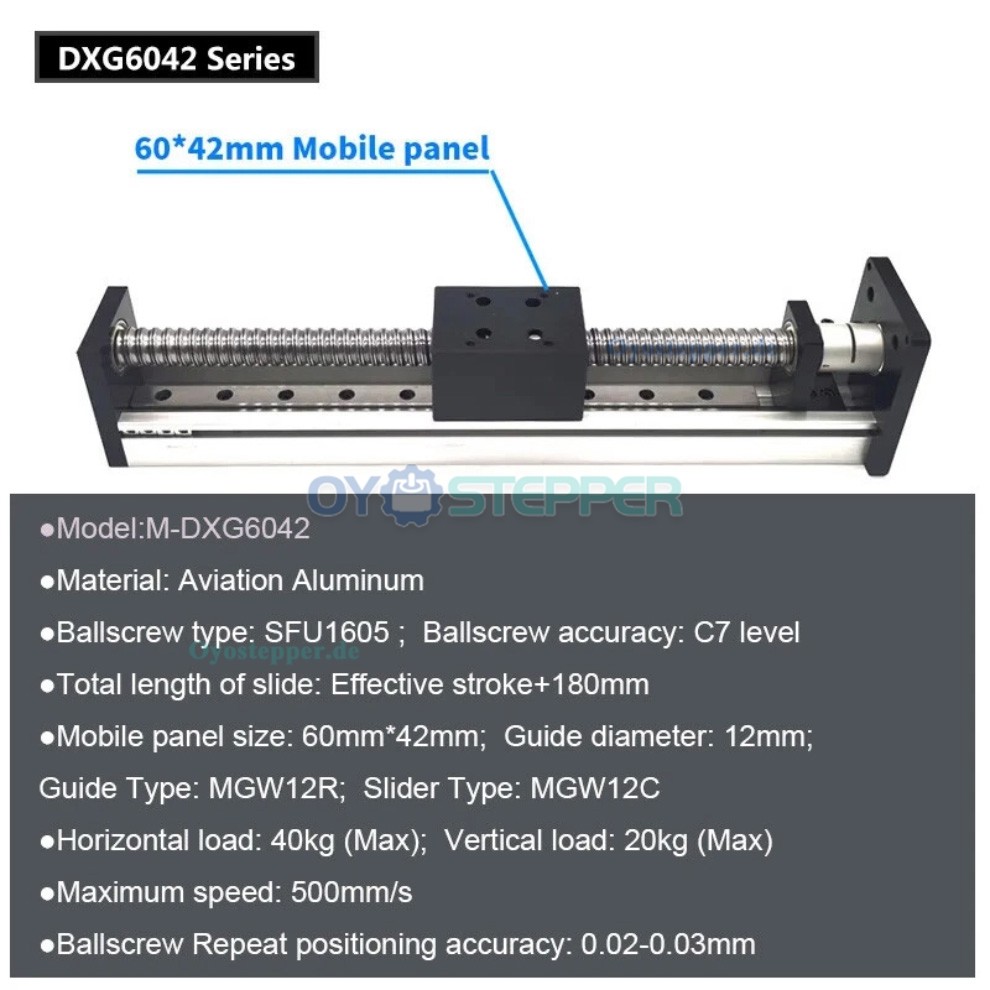

Modell: DXG6042 – 42 mm Breite, 40 kg (88,18 lb)
Breite: 42 mm
Gewicht: 40 kg (88,18 lb)
Kugelumlaufspindel-Typ: SFU1605 (Spindeldurchmesser: 16 mm, Steigung: 5 mm)
Genauigkeit der Kugelumlaufspindel: Güte C7
Effektiver Hub: 100–600 mm (wahlweise)
Gesamtlänge: Effektiver Hub + 120 mm (elektrischer Schiebetisch)

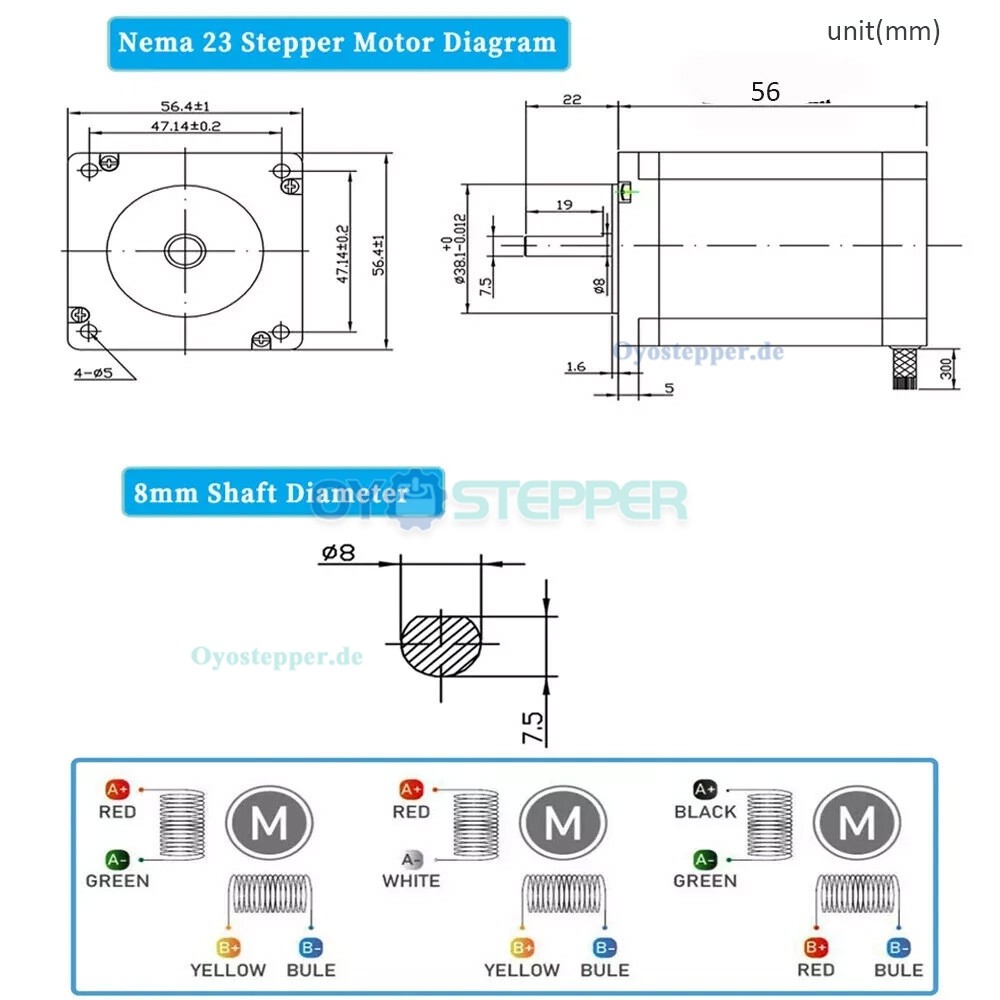

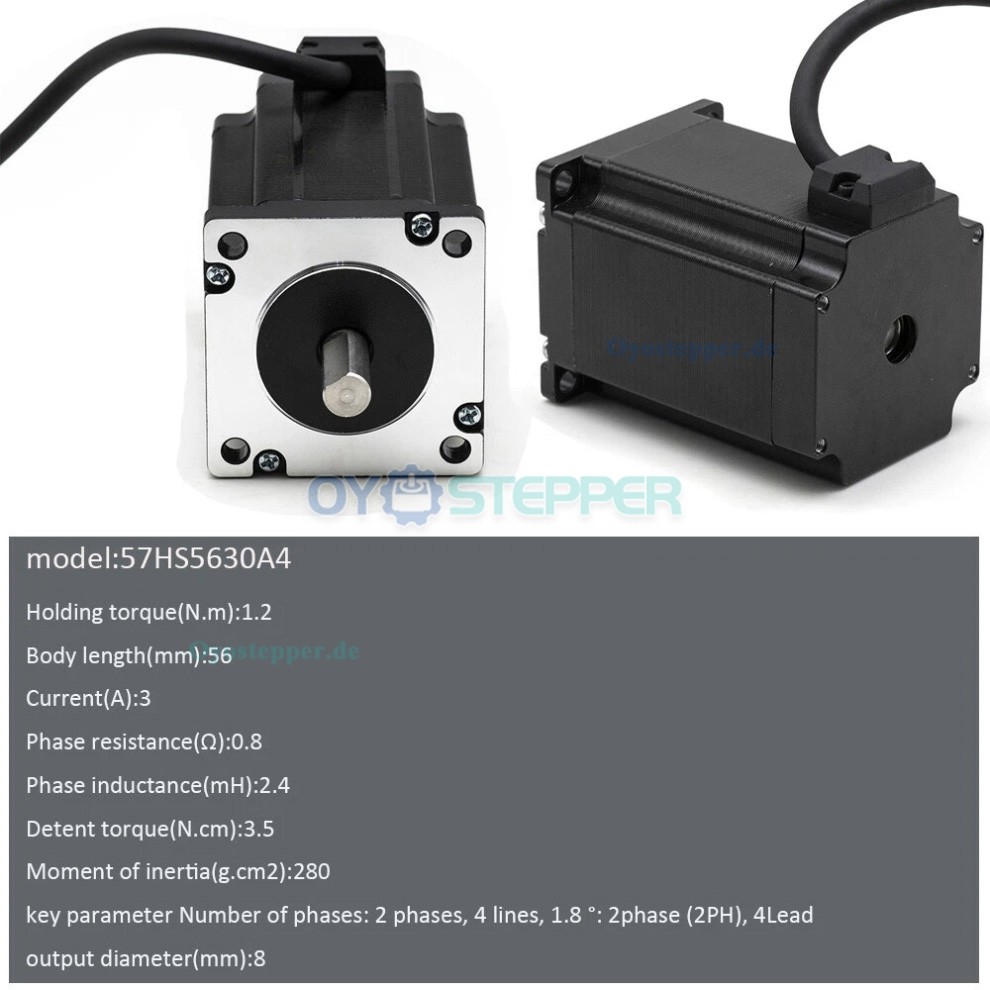

Motorhalterungs-Kompatibilität: NEMA 17 / NEMA 23 Schrittmotor
Größe der beweglichen Platte: 60 × 42 mm
Führungsdurchmesser: 12 mm
Führungstyp: MGW12R
Schlitten-Typ: MGW12C
Horizontale Belastung: 40 kg (max.)
Vertikale Belastung: 20 kg (max.)
Maximale Geschwindigkeit: 500 mm/s
Wiederholpositioniergenauigkeit der Kugelspindel: 0,02–0,03 mm
Material: Industrie-Aluminiumprofil；

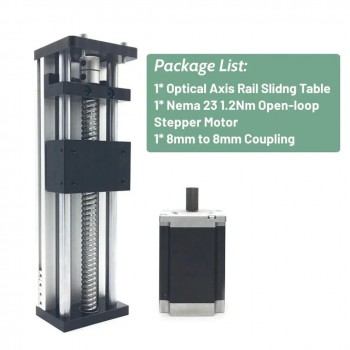

Modell: GGP5080 – 80 mm Breite, 40 kg (88,18 lb)
Breite: 80 mm
Gewicht: 40 kg (88,18 lb)
Kugelumlaufspindel-Typ: SFU1605 (Spindeldurchmesser: 16 mm, Steigung: 5 mm)
Genauigkeit der Kugelumlaufspindel: Güte C7
Effektiver Hub: 50–300 mm (wahlweise)
Gesamtlänge: Effektiver Hub + 120 mm
Führungsdurchmesser: 12 mm
Führungstyp: 2 optische Achsenstangen
Maximale Geschwindigkeit: 100 mm/s
Horizontale Belastung: 40 kg (max.)
Vertikale Belastung: 20 kg (max.)
Wiederholpositioniergenauigkeit der Kugelspindel: 0,02–0,05 mm
Material: Industrie-Aluminiumprofil
Motorhalterungs-Kompatibilität: NEMA 17 / NEMA 23 Schrittmotor；

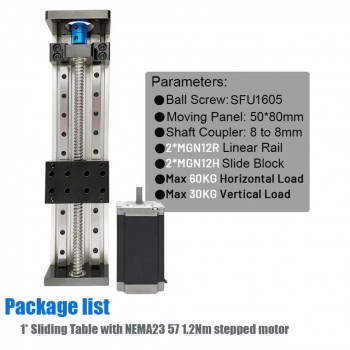

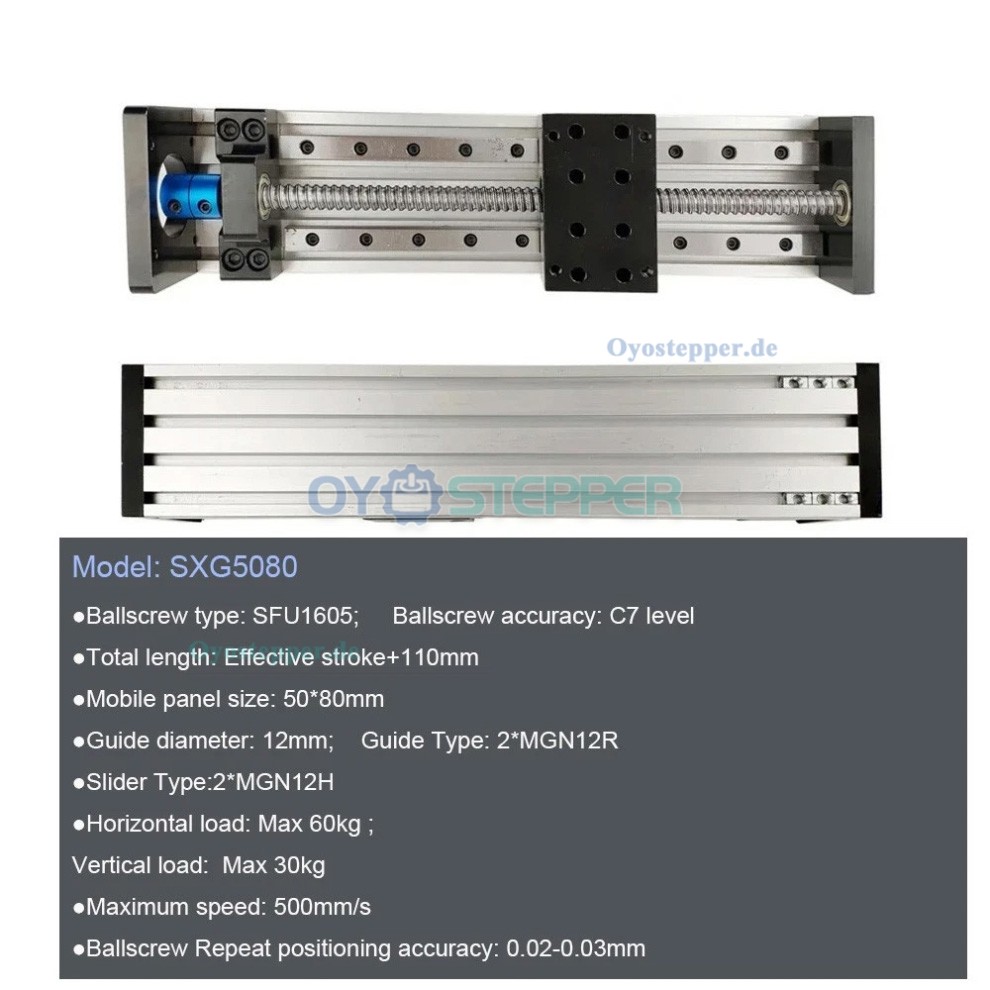

Modell: SXG5080 – 80 mm Breite, 60 kg (132,28 lb)
Breite: 80 mm
Gewicht: 60 kg (132,28 lb)
Kugelumlaufspindel-Typ: SFU1605 (Spindeldurchmesser: 16 mm, Steigung: 5 mm)
Genauigkeit der Kugelumlaufspindel: Güte C7
Effektiver Hub: 300 mm (wahlweise)
Gesamtlänge: Effektiver Hub + 110 mm (50 × 80 Tisch)
Größe der beweglichen Platte: 50 × 80 mm
Führungsdurchmesser: 12 mm
Führungstyp: 2 × MGN12R
Schlitten-Typ: 2 × MGN12C (für 50 × 80 mm Tisch)
Horizontale Belastung: 60 kg (max., für 50 × 80 mm Tisch)
Vertikale Belastung: 30 kg (max., für 50 × 80 mm Tisch)
Maximale Geschwindigkeit: 500 mm/s
Wiederholpositioniergenauigkeit der Kugelspindel: 0,02–0,03 mm
Material von Kugelspindel und Linearschienen: Kohlenstoffstahl und Wälzlagerstahl
Material der Grundplatte: Aluminiumlegierung.
