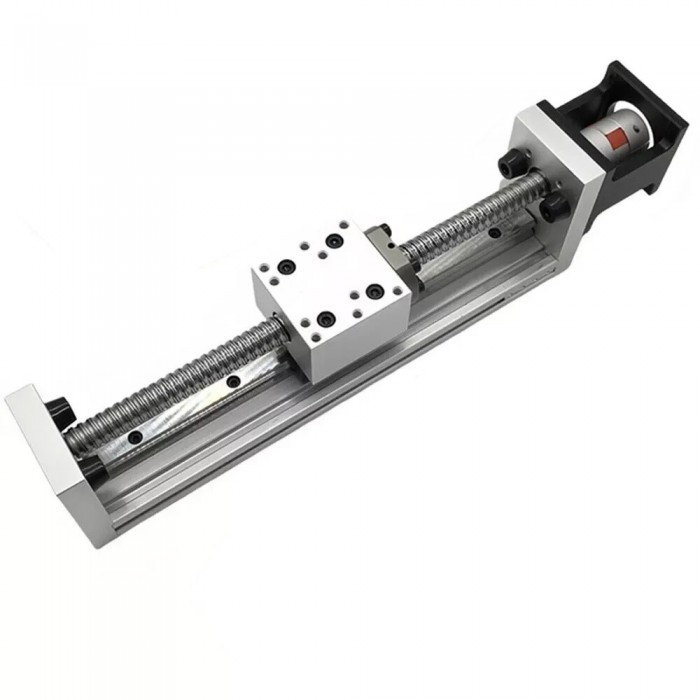

Linearführungsschiene mit Kugelgewindetrieb, Linearmodul, CNC-Schlitten, Hub 100 bis 300 mm

Linearführungsschiene mit Kugelgewindetrieb, Linearmodul, CNC-Schlitten, Hub 100 bis 300 mm

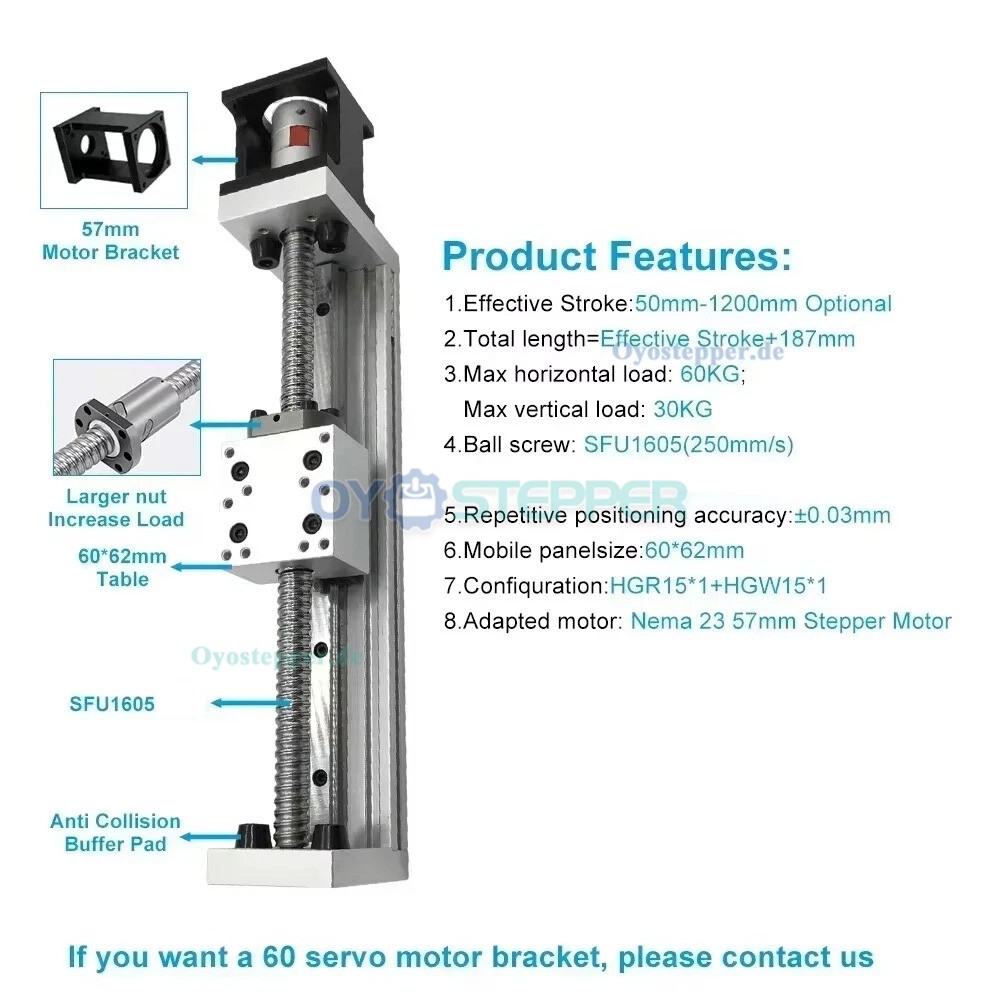

Merkmale:
Der Tisch weist eine angegebene Belastbarkeit von 60 kg in horizontaler und 30 kg in vertikaler Ausrichtung auf.

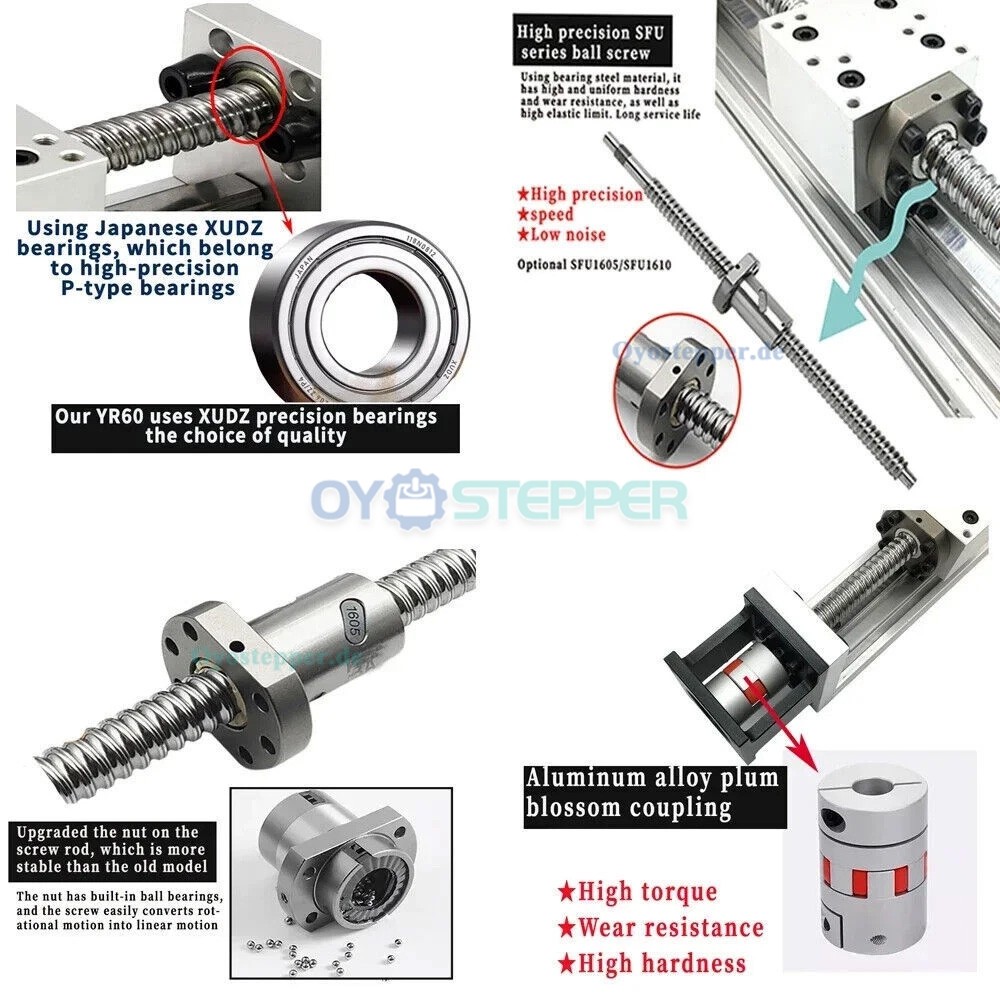

Verwendet eine SFU1605-Kugelumlaufspindel der Güte C7 mit 5 mm Steigung. Die Wiederholpositioniergenauigkeit beträgt ±0,03 mm. Das System enthält HGR15R-Linearführungen und HGW15CC-Schlitten.

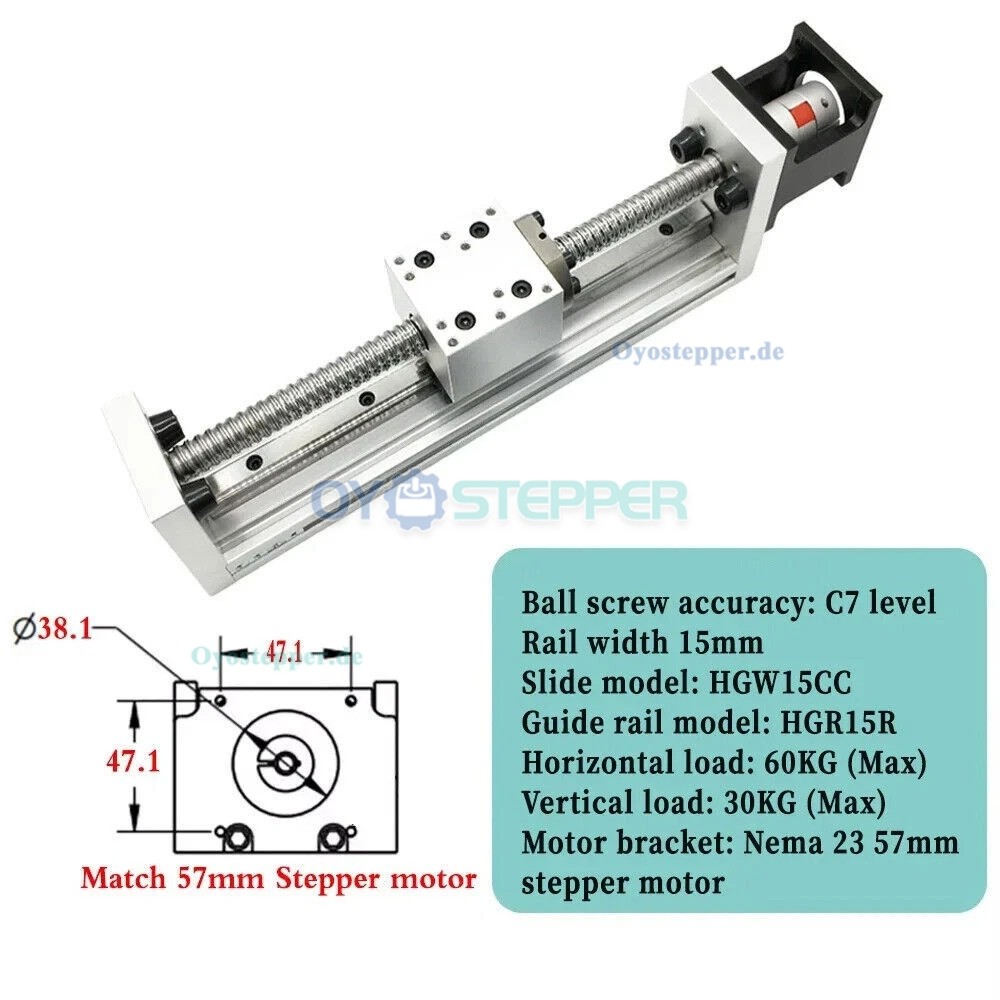

Motorintegration: Die Grundplatte verfügt über vorgebohrte Halterungen für Nema 23-Schrittmotoren. Die Konstruktion hat eine Breite von 60 mm.
Die Grundplatte besteht aus Aluminiumlegierung. Eine Klemmverbindungskupplung ist enthalten.

Parameter:

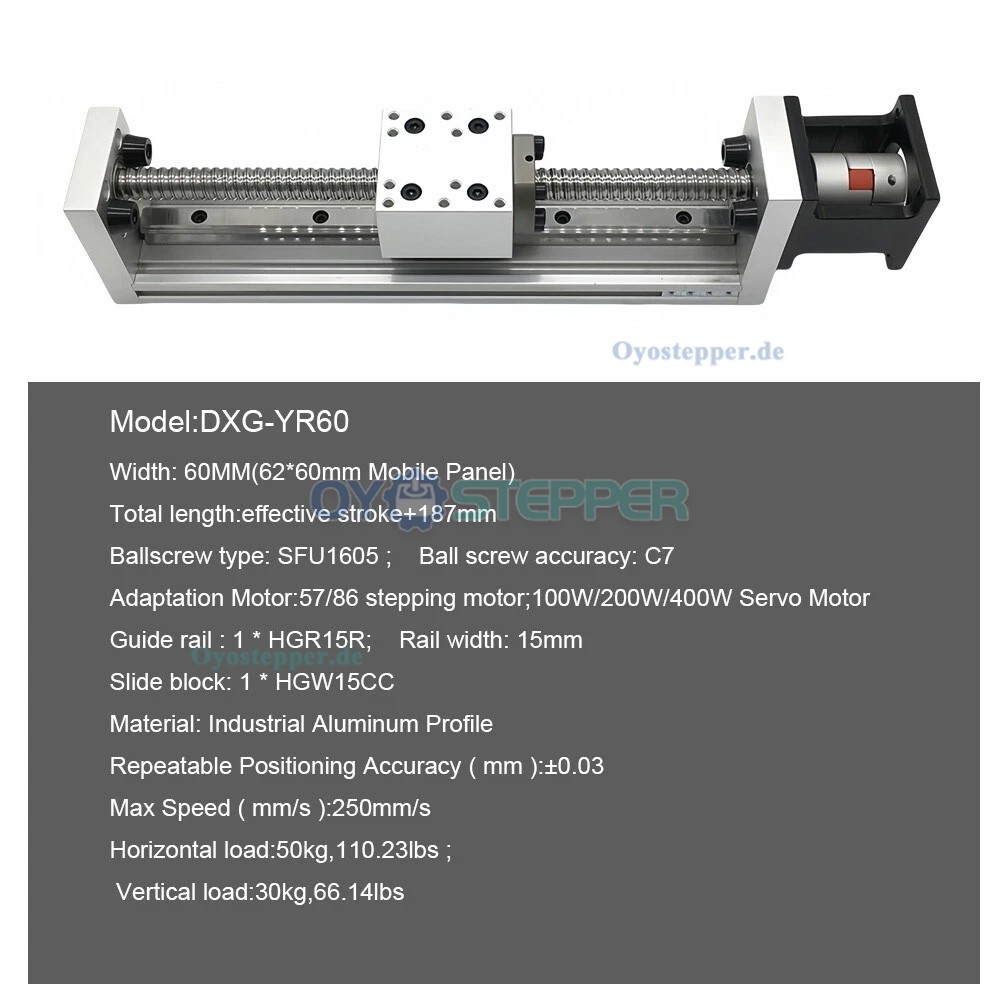

Modell: DXG-YR60
Kugelumlaufspindel-Typ: SFU1605 (Durchmesser: 16 mm, Steigung: 5 mm)
Genauigkeit der Kugelumlaufspindel: Güte C7
Effektiver Hub: 100–300 mm (wahlweise)
Gesamtlänge: Effektiver Hub + 187 mm
Größe der beweglichen Platte: 60 mm × 62 mm
Schlittenbreite: 60 mm
Führungsdurchmesser: 15 mm

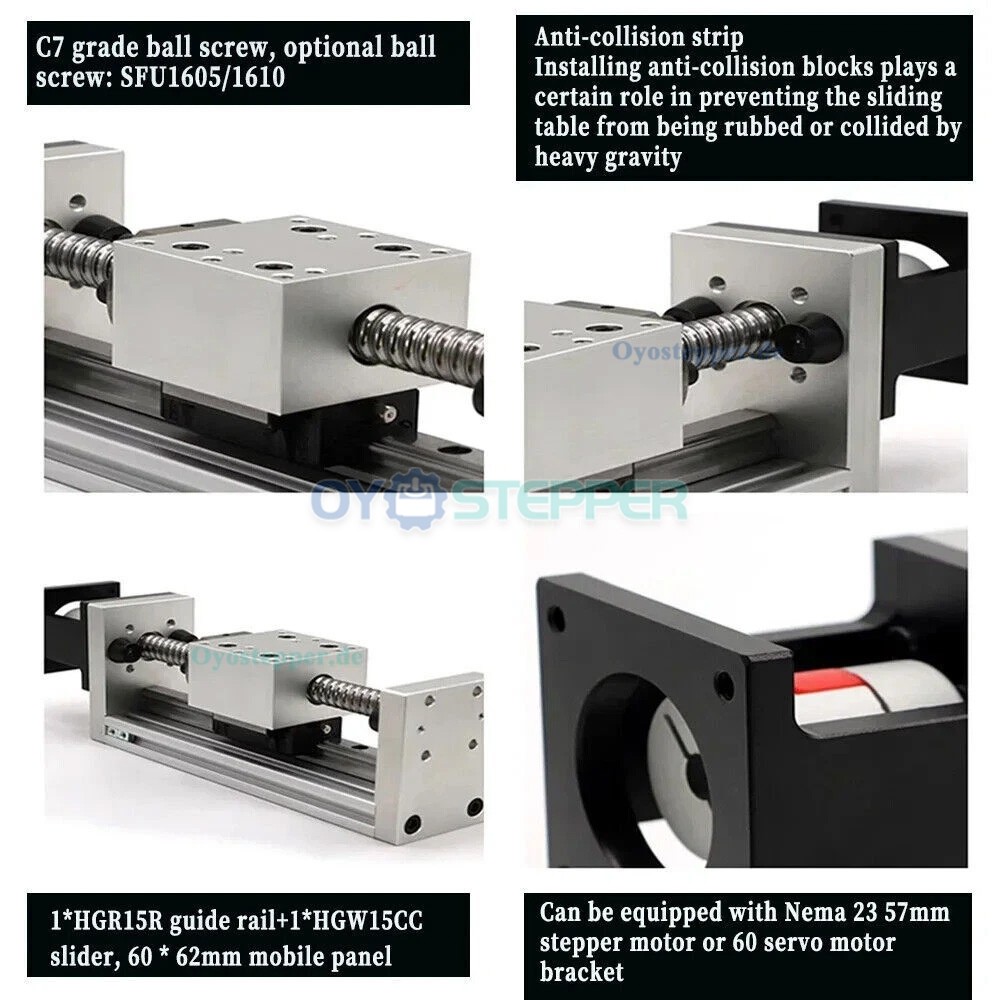

Führungstyp: HGR15R
Schlitten-Typ: HGW15CC
Horizontale Belastung: 60 kg
Vertikale Belastung: 30 kg
Wiederholpositioniergenauigkeit: 0,02–0,03 mm
Unterstützte Motorhalterungen: Nema 23-Schrittmotor; 60er-Serie Servomotor
Material von Kugelspindel und Linearschienen: Kohlenstoffstahl, Wälzlagerstahl
Material der Grundplatte: Aluminiumlegierung;

Anwendungen:
Dieser Schiebetisch kann in Bereichen wie CNC-Maschinen, industriellen Automatisierungssystemen, 3D-Druckern, Verpackungsanlagen, Schweißvorrichtungen und DIY-Projekten eingesetzt werden.

Lieferumfang:
1 × SFU1605-CNC-Schiebetisch
1 × 8-mm-auf-8-mm-Kupplung für Nema 23-Motor
