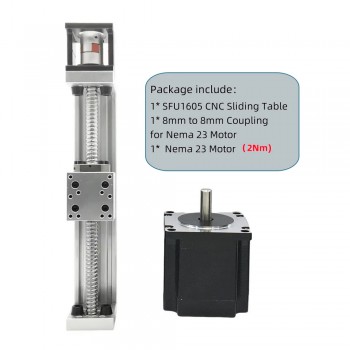

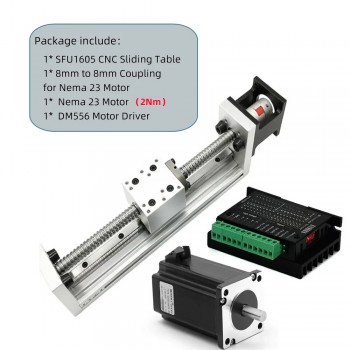

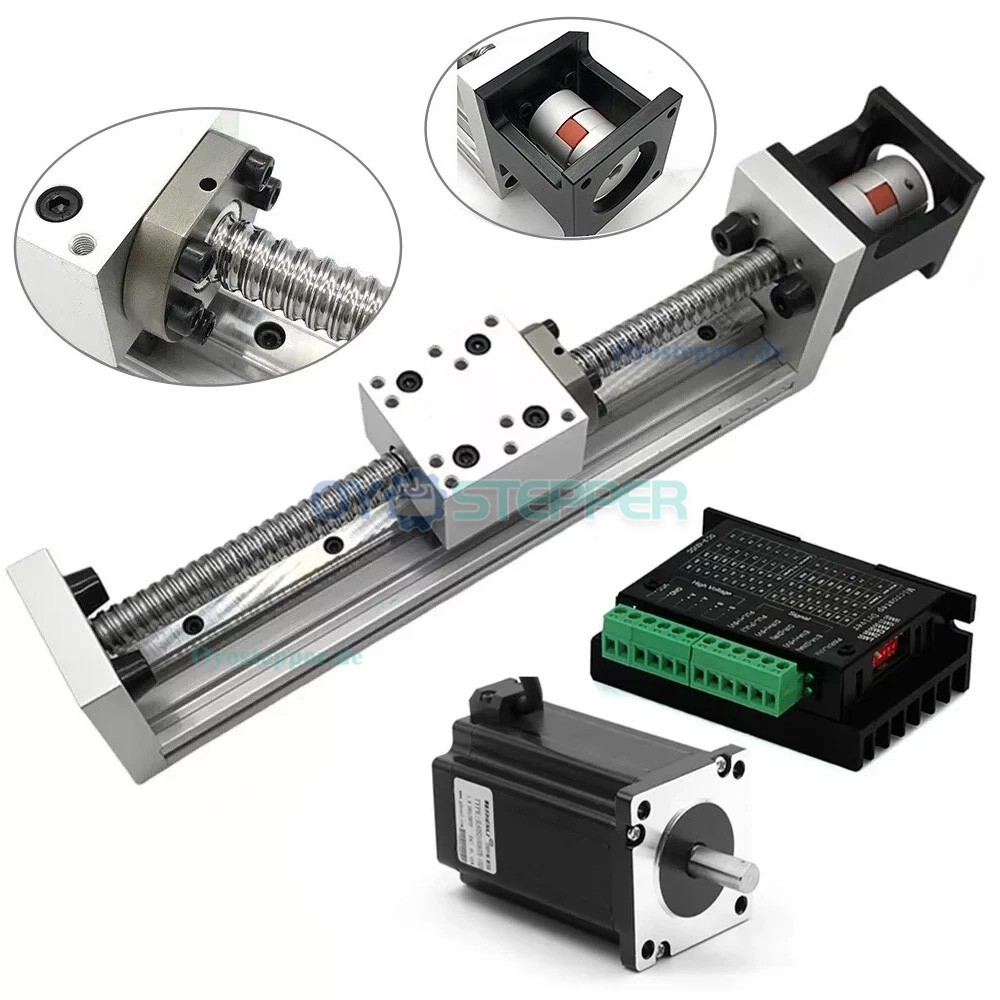

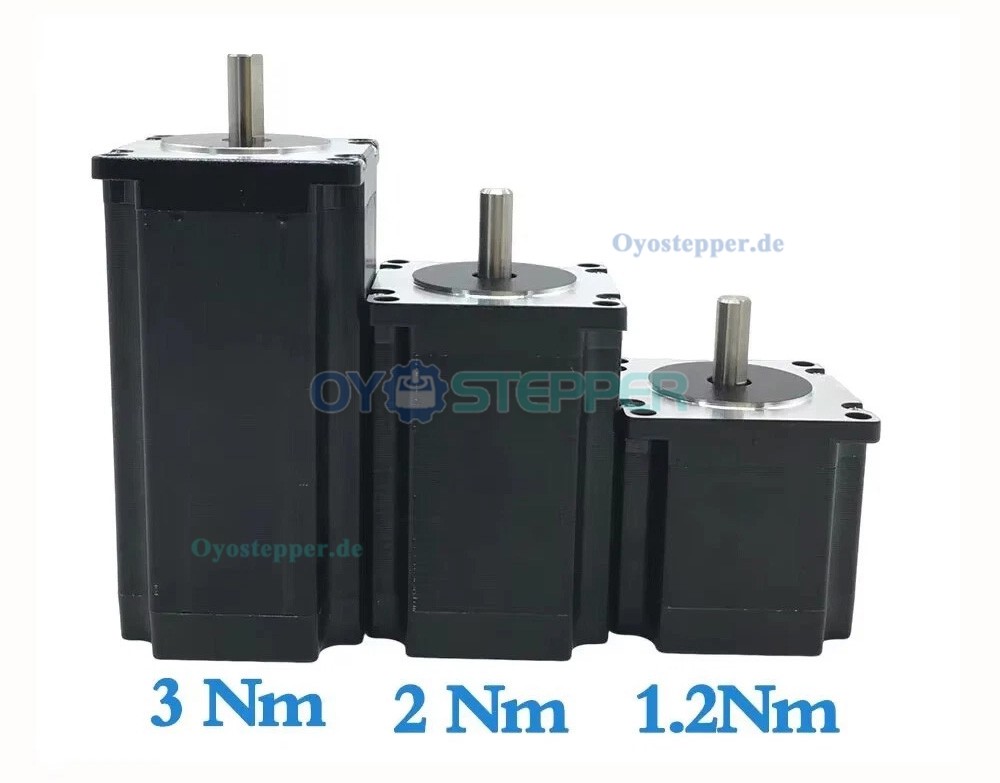

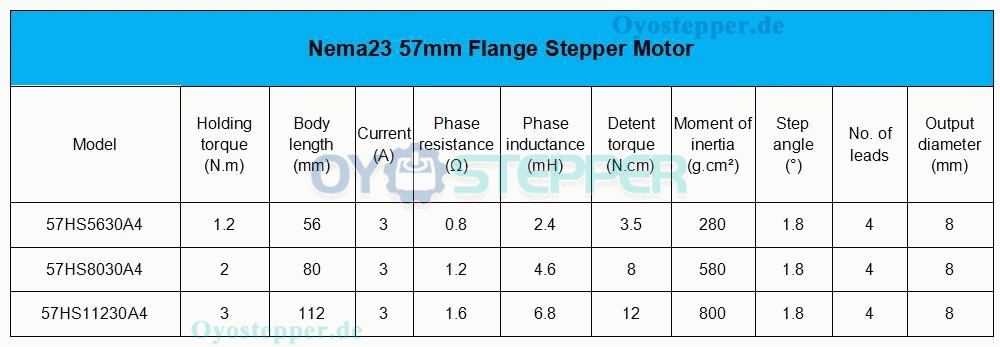

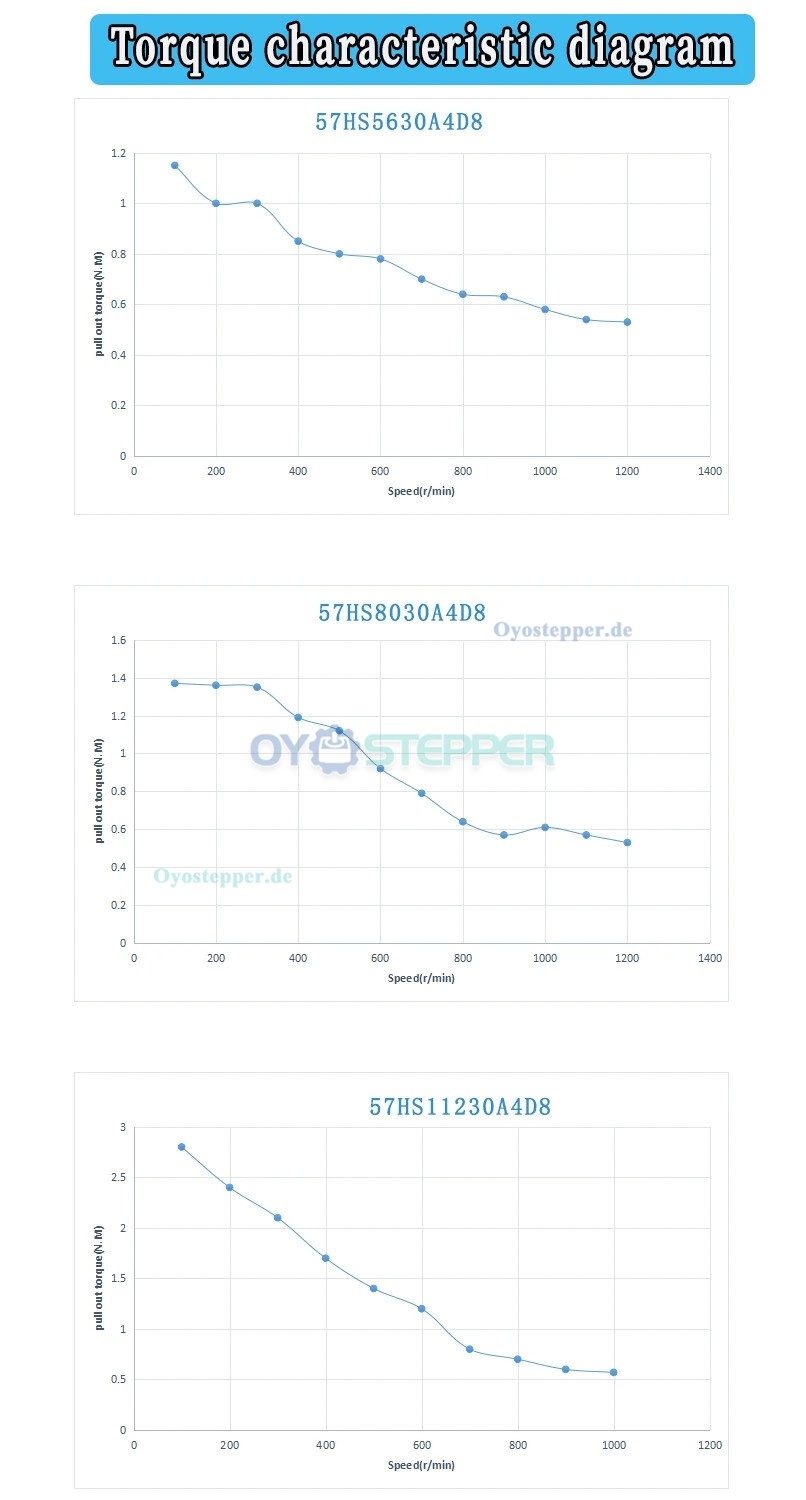

Mini Kugelgewindetrieb Linearmodul mit 1,2/2/3 Nm NEMA 23 Schrittmotor und Treibersatz DM556
Mini Kugelgewindetrieb Linearmodul mit 1,2/2/3 Nm NEMA 23 Schrittmotor und Treibersatz DM556

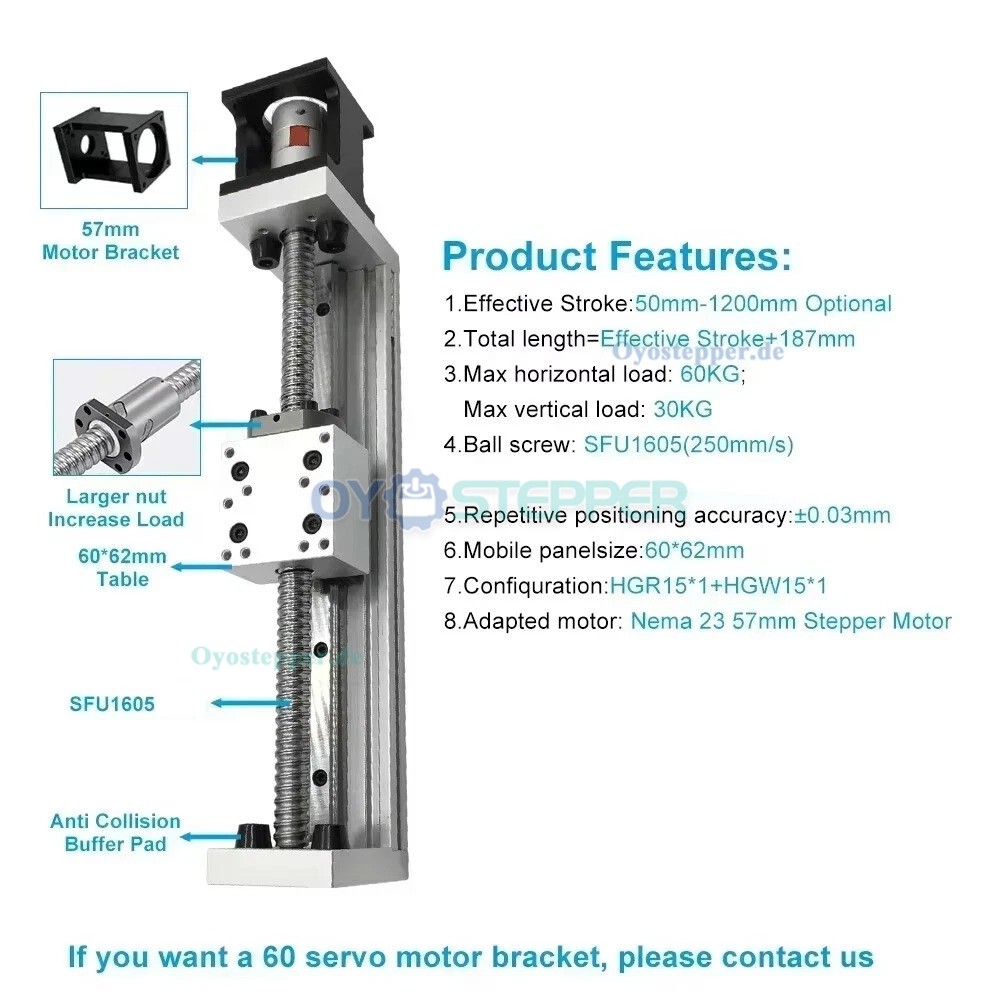

Merkmale:
Der Tisch weist eine angegebene Belastbarkeit von 60 kg in horizontaler und 30 kg in vertikaler Ausrichtung auf.
Verwendet eine SFU1605-Kugelumlaufspindel der Güte C7 mit 5 mm Steigung. Die Wiederholpositioniergenauigkeit beträgt ±0,03 mm. Das System enthält HGR15R-Linearführungen und HGW15CC-Schlitten.

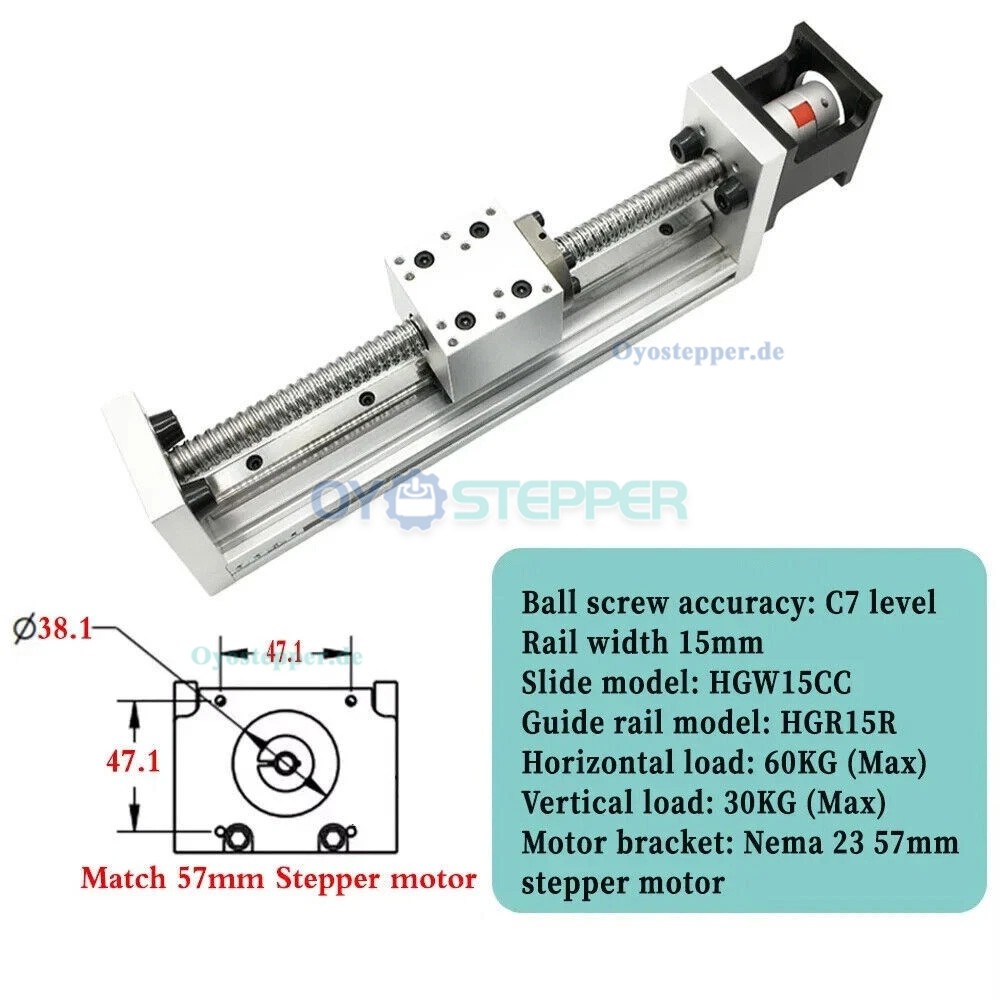

Motorintegration: Die Grundplatte verfügt über vorgebohrte Halterungen für Nema 23-Schrittmotoren. Die Konstruktion hat eine Breite von 60 mm.
Die Grundplatte besteht aus Aluminiumlegierung. Eine Klemmverbindungskupplung ist enthalten.

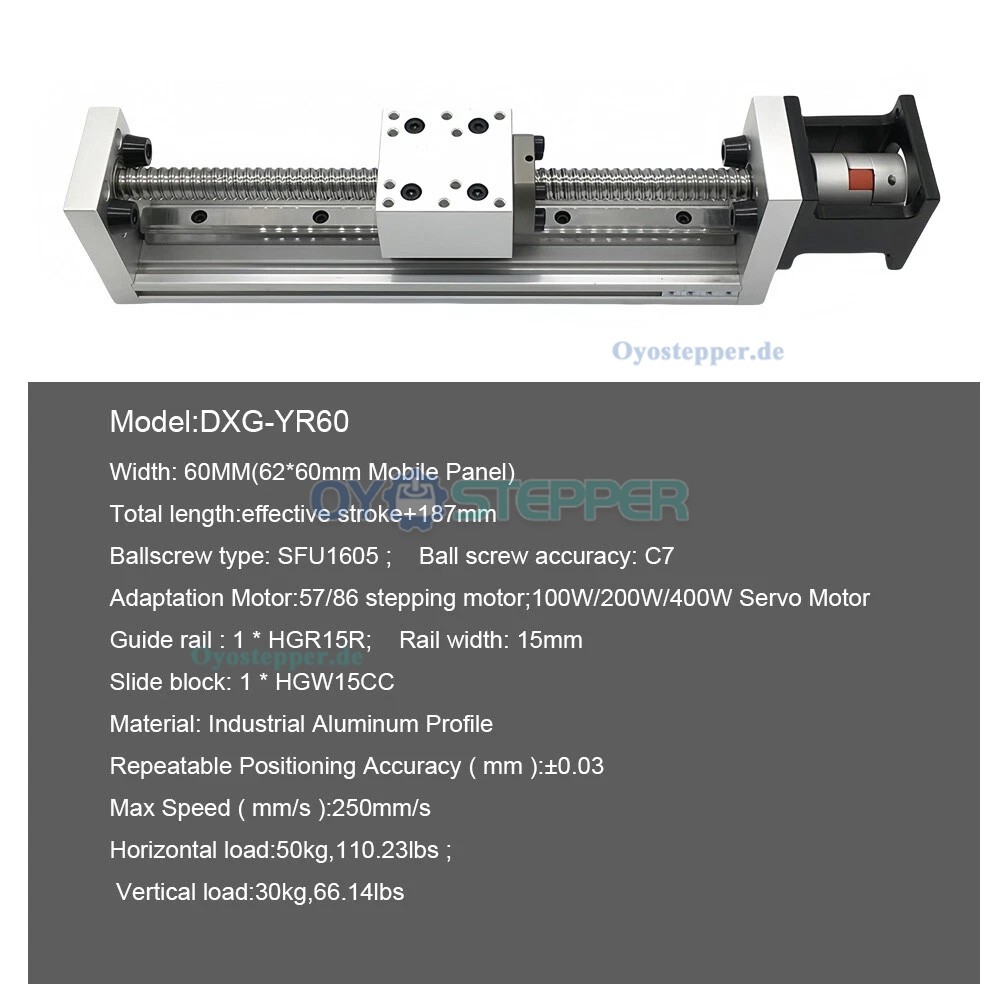

Parameter:
Modell: DXG-YR60
Kugelumlaufspindel-Typ: SFU1605 (Durchmesser: 16 mm, Steigung: 5 mm)
Genauigkeit der Kugelumlaufspindel: Güte C7
Effektiver Hub: 100–300 mm (wahlweise)
Gesamtlänge: Effektiver Hub + 187 mm
Größe der beweglichen Platte: 60 mm × 62 mm
Schlittenbreite: 60 mm
Führungsdurchmesser: 15 mm
Führungstyp: HGR15R
Schlitten-Typ: HGW15CC
Horizontale Belastung: 60 kg
Vertikale Belastung: 30 kg
Wiederholpositioniergenauigkeit: 0,02–0,03 mm

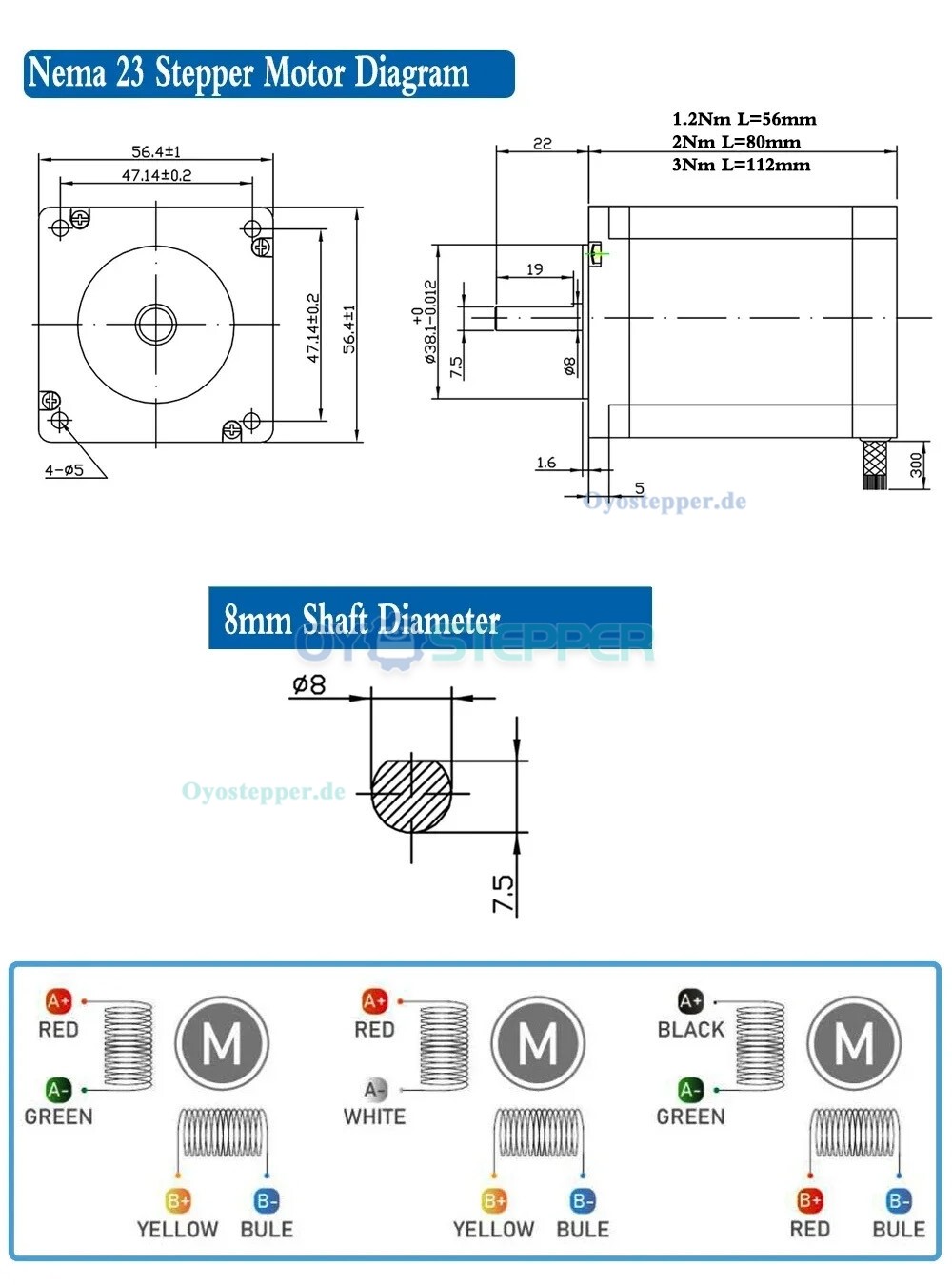

Unterstützte Motorhalterungen: Nema 23-Schrittmotor; 60er-Serie Servomotor
Material von Kugelspindel und Linearschienen: Kohlenstoffstahl, Wälzlagerstahl
Material der Grundplatte: Aluminiumlegierung;
Anwendungen:

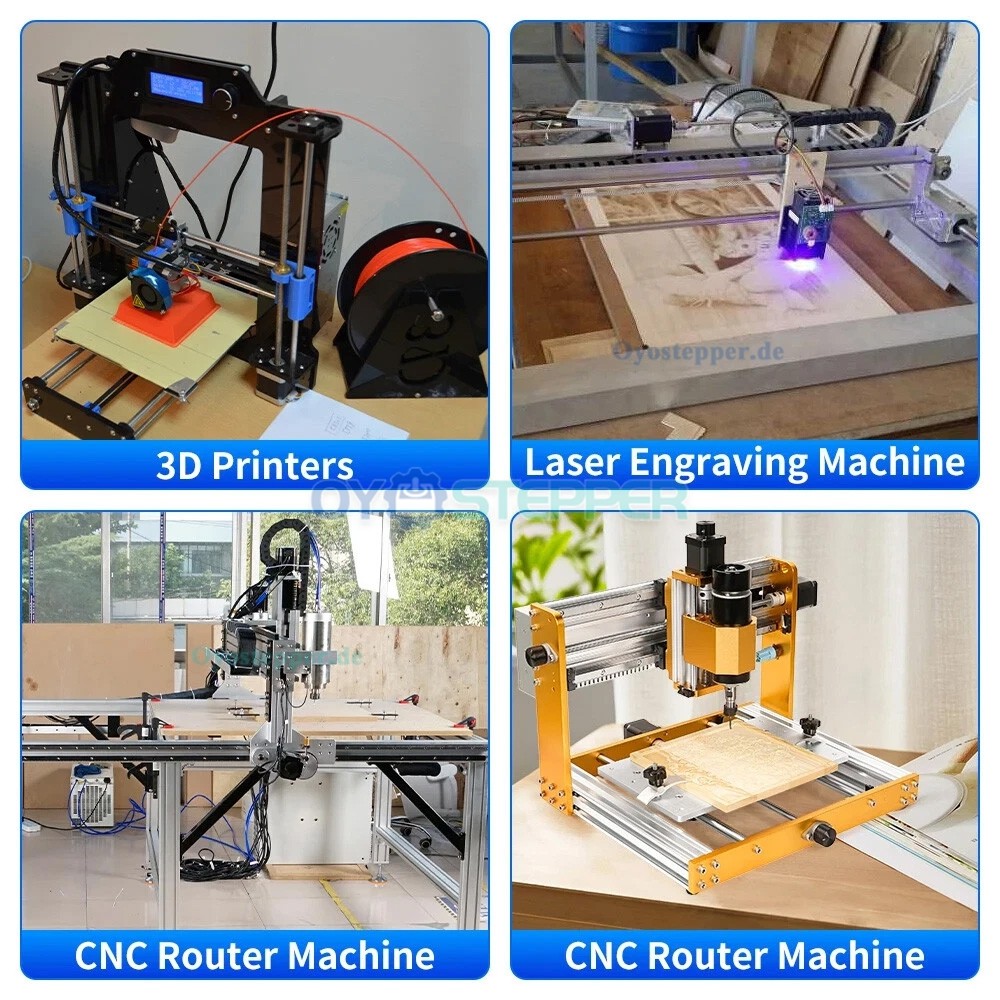

Dieser Schiebetisch kann in Bereichen wie CNC-Maschinen, industriellen Automatisierungssystemen, 3D-Druckern, Verpackungsanlagen, Schweißvorrichtungen und DIY-Projekten eingesetzt werden.

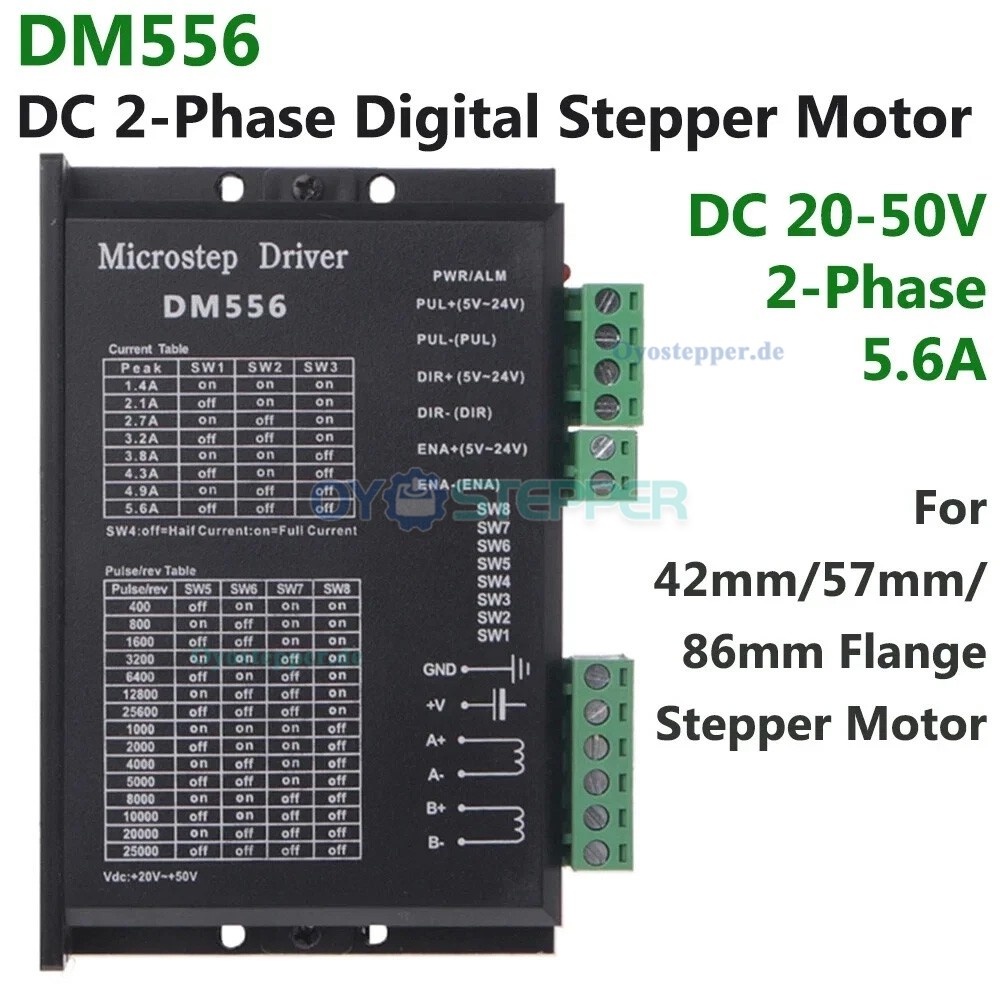

DM556-Motortreiberparameter:
Modell: DM556
Kompatible Motoren: Schrittmotoren mit 42-mm-/57-mm-/86-mm-Flansch
Eingangsspannung: DC 20–50 V
Ausgangsstrom: 1,0–5,6 A, 8-stufig einstellbar, 0,5-A-Auflösung
Ansteuerungsart: Bipolare Konstantstrom-PWM-Ansteuerung
Pulsantwortfrequenz: 200 kHz (max.)
Isolationswiderstand: 500 MΩ
Isolationsfestigkeit: 500 V/min

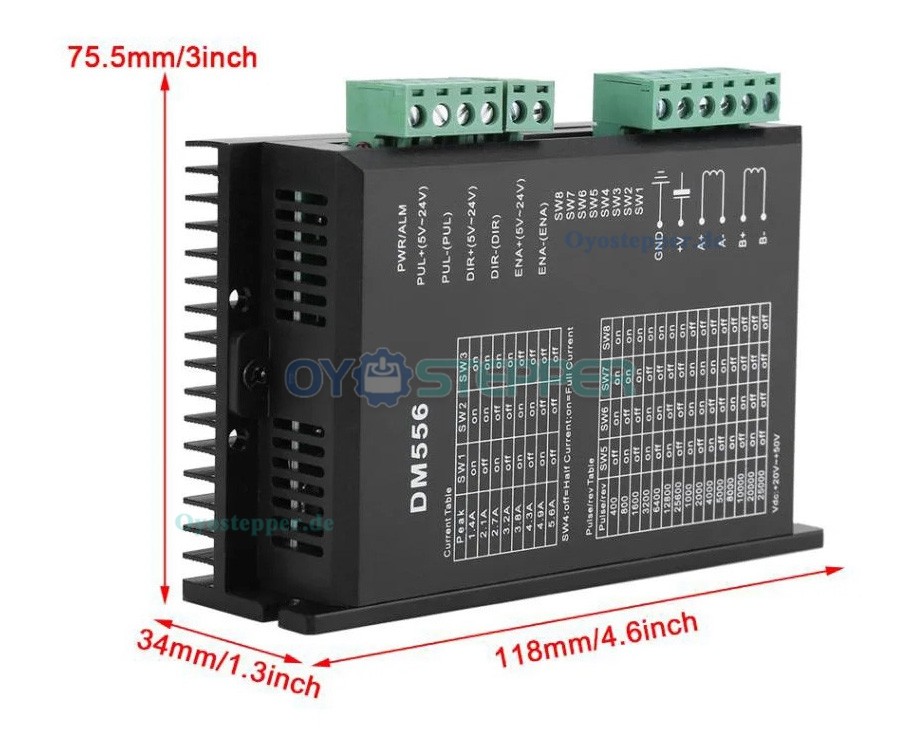

Abmessungen: 118 × 75 × 53,4 mm / 4,6 × 3,0 × 1,3 Zoll
Gewicht: ca. 270 g / 9,5 oz
Kühlungsart: Natürliche oder erzwungene Luftkühlung
Betriebstemperatur: –5 °C bis +50 °C;
