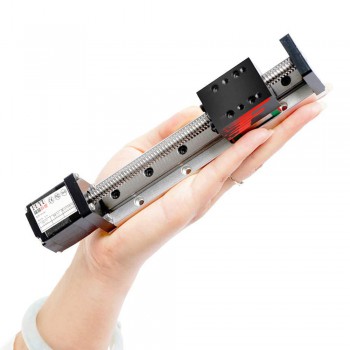

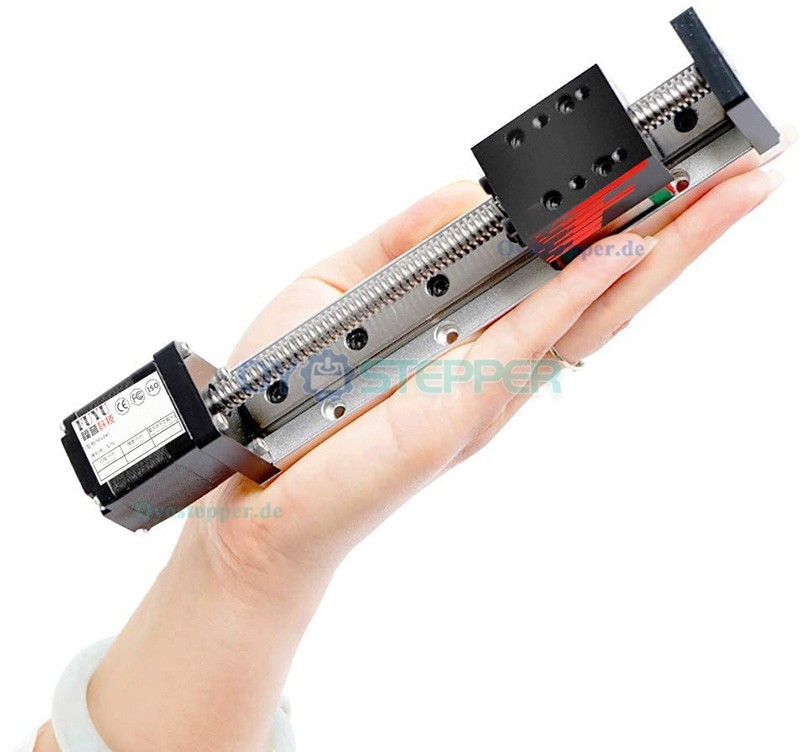

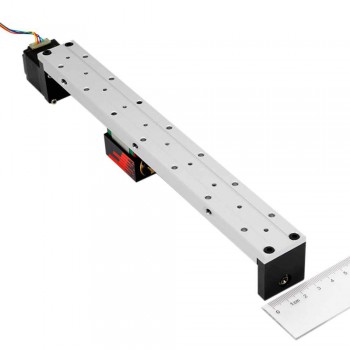

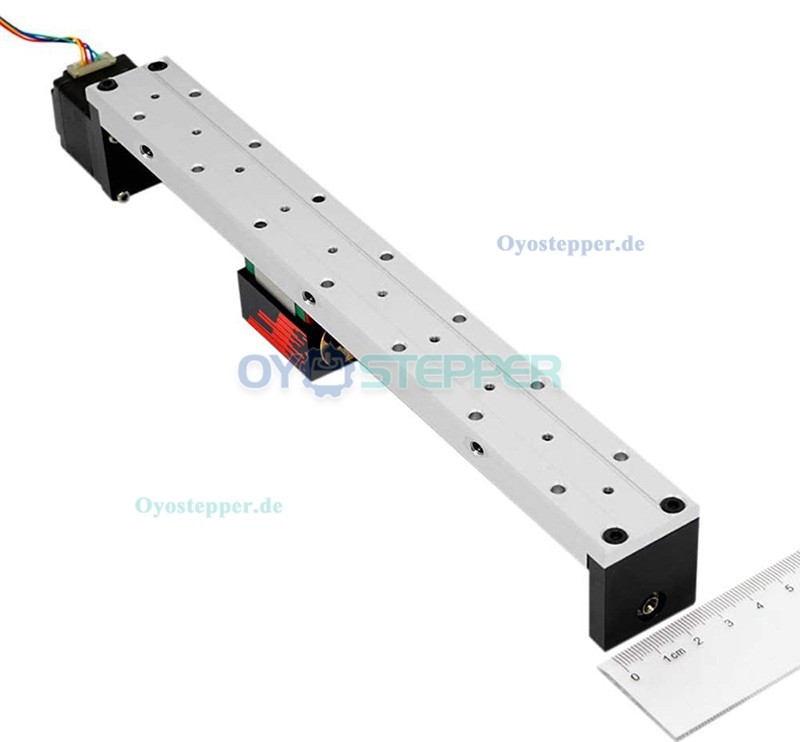

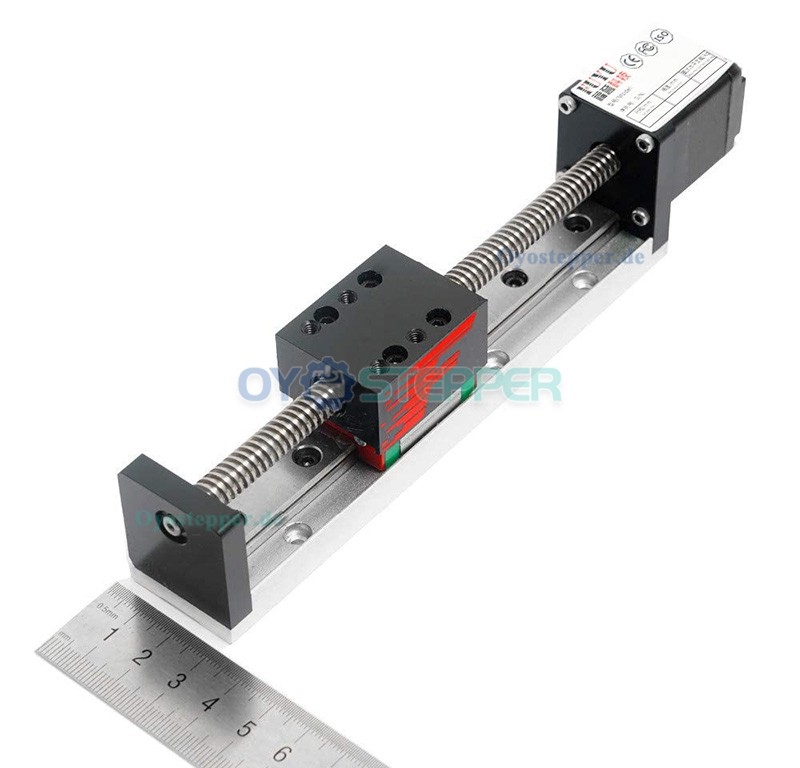

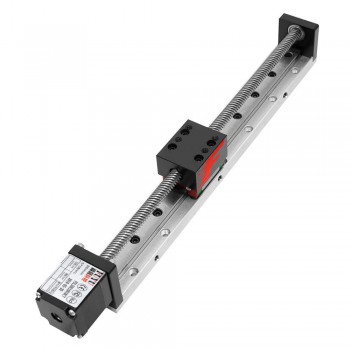

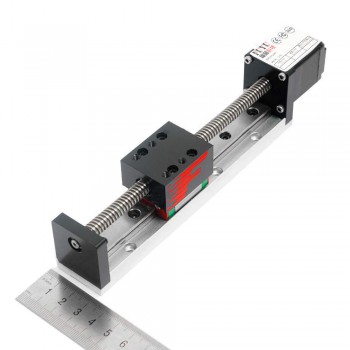

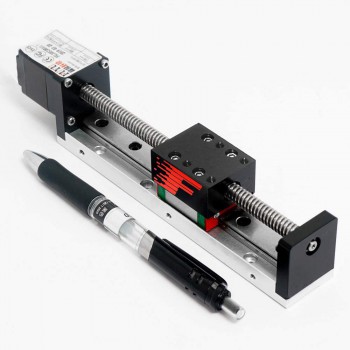

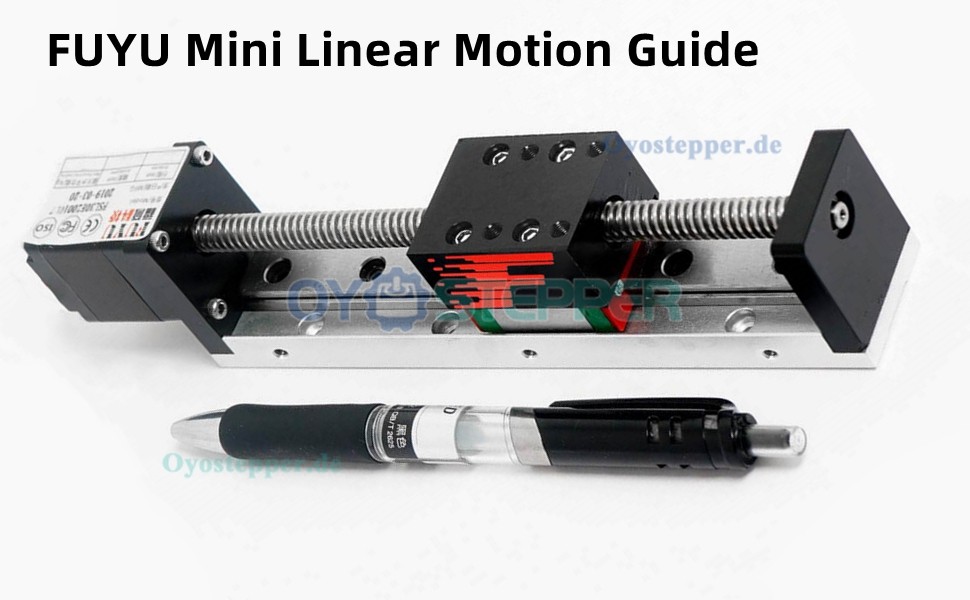

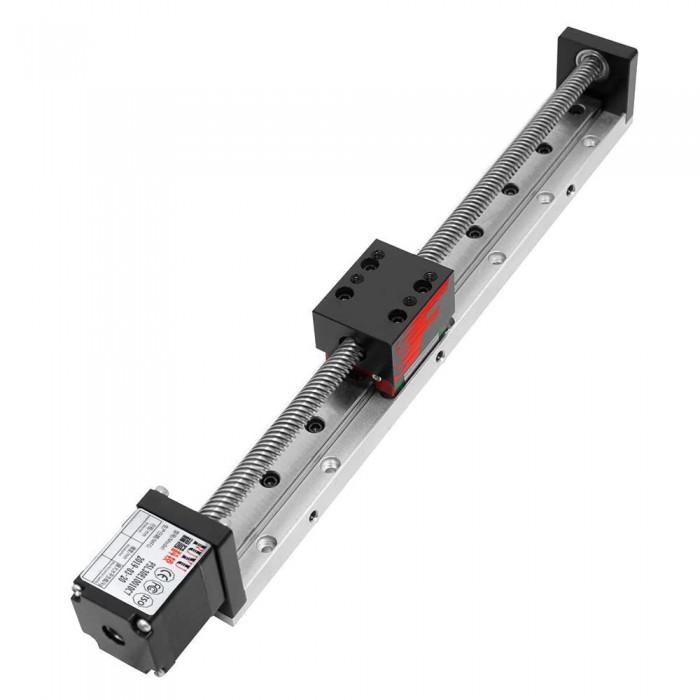

FSL30 Miniatur-Linearführung Linearschiene mit Schlitten 50-300mm mit Nema 14 Schrittmotor

FSL30 Miniatur-Linearführung Linearschiene mit Schlitten 50-300mm mit Nema 14 Schrittmotor

Merkmale:
Maximale horizontale Traglast: 4 kg, maximale vertikale Traglast: 1kg;
Wiederholgenauigkeit der Positionierung: 0,05 mm;
Effektiver Hub: 50 mm (weitere Optionen bis zu 300 mm verfügbar);
Standard-Spindeltyp: Tr82, wahlweise auch Tr84 oder Tr8*12 (bitte kontaktieren Sie uns bei Bedarf an abweichendem Spindelmodell).

Spezifikationen:

FSL30 Lineareinheit – technische Daten

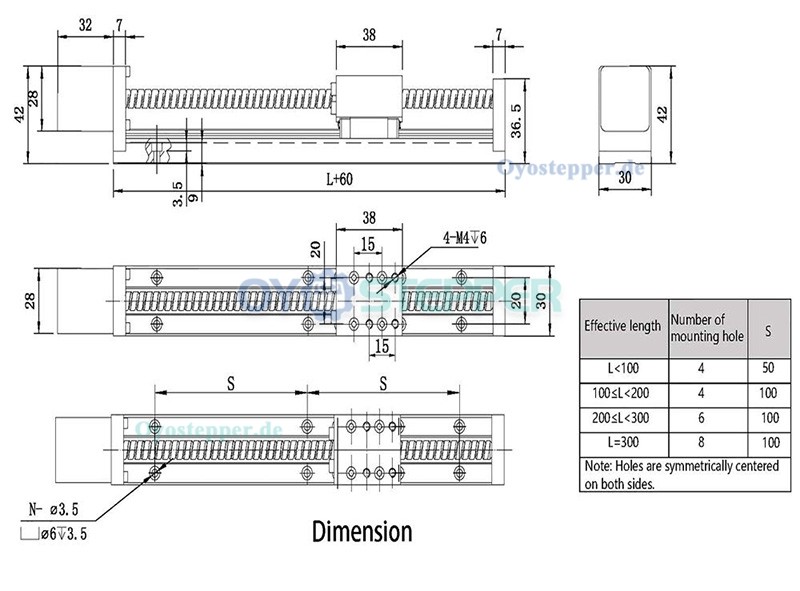

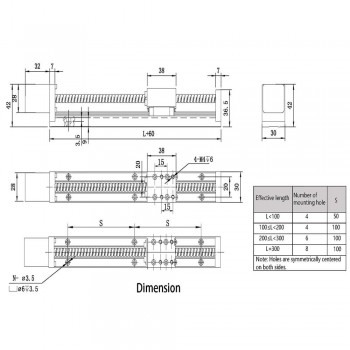

Abmessungen und Leistung:

Effektiver Hub: 50–300 mm

Schlittenanzahl: 1

Spindeltyp: Tr8*2

Betriebsdauer: 10.000 Stunden

Maximale horizontale Belastung: 6,6 Pfund (~3 kg)

Maximale vertikale Belastung: 2,2 Pfund (~1 kg)

Maximale Geschwindigkeit bei Volllast (horizontal): 70 mm/s

Maximale Geschwindigkeit bei Volllast (vertikal): 50 mm/s

Maximale Geschwindigkeit ohne Last: 80 mm/s

Geräuschpegel: 65 dB (in 1 Meter Entfernung);


Technische Daten:

Motormaße: 35 × 34 mm

Nennstrom: 0,95 A

Schrittwinkel: 1,8°

Haltemoment: 60 mN·m

Phasenanzahl: 2
