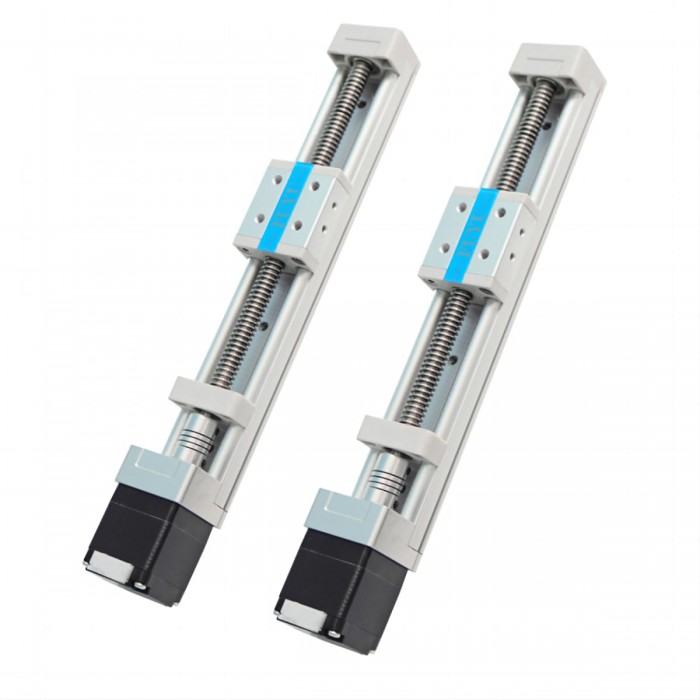

2 Stück FSK30J Miniatur-Linearführung mit NEMA 11 Schrittmotor Lineartischführung Linearführungsschiene

2 Stück FSK30J Miniatur-Linearführung mit NEMA 11 Schrittmotor Lineartischführung Linearführungsschiene

Merkmale:

Die Linearführung besteht aus einer Aluminiumlegierung und neu entwickelten Materialien, ohne Stahlelemente. Dies unterstützt ein geringes Gewicht und eine gewisse Korrosionsbeständigkeit.

Die Positioniergenauigkeit der Führungsschiene liegt bei ±0,05 mm. Die Lineareinheit bietet gleichmäßige Bewegungsabläufe mit hoher Präzision.

Das System arbeitet reibungsarm und erzeugt bei Betrieb eine Geräuschentwicklung unter 60 dB, was es für Umgebungen mit geringem Geräuschpegel geeignet macht. Seitliche M4-Befestigungsgewinde und Grundplattenbohrungen ermöglichen eine einfache Montage.

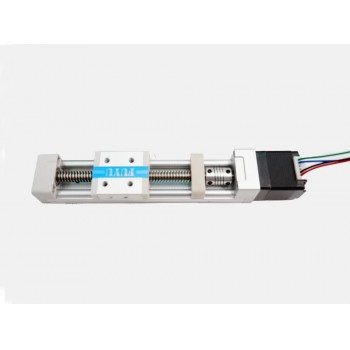

Ausgestattet mit Nema-11-Schrittmotor. Die Serie ist mit verschiedenen Huboptionen von 50 mm bis 500 mm erhältlich. Standardspindel ist Tr82, weitere Steigungen wie Tr84 oder Tr8*12 sind auf Anfrage möglich.

Anwendung:

Linearachsen zur präzisen Positionierung und Verstellung. Eingesetzt in Fertigungsanlagen, Prüfeinrichtungen, optischen Laboren, feinmechanischen Systemen und allgemeinen Automatisierungsaufgaben.

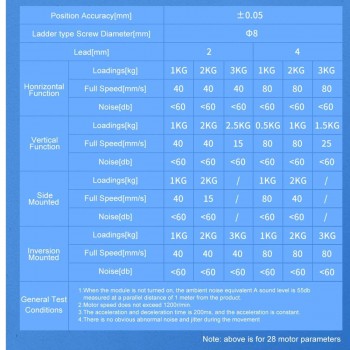

Technische Daten:

Effektiver Hub: 50–500 mm

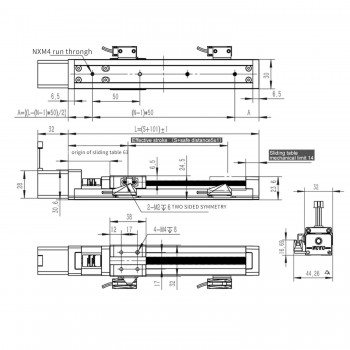

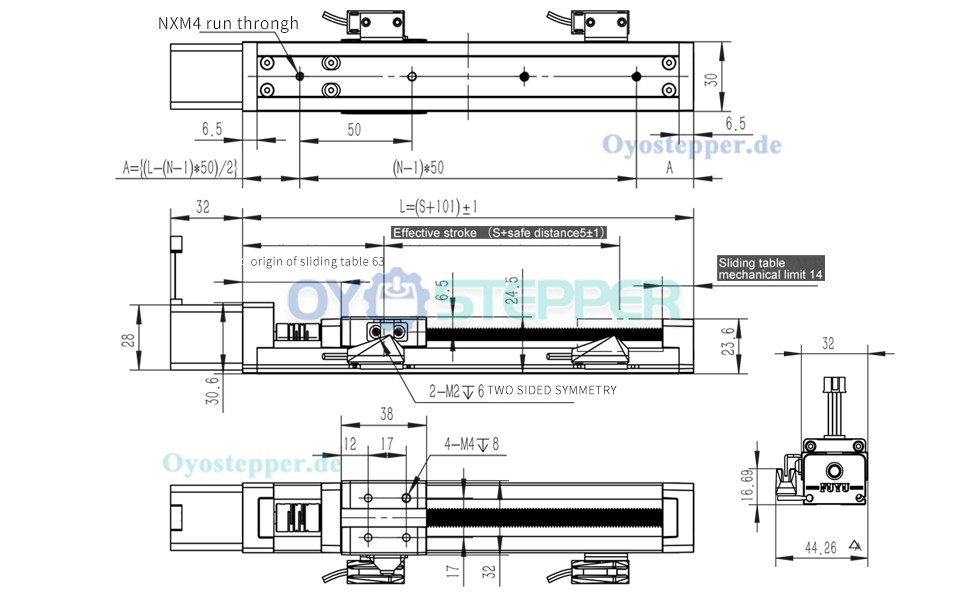

Gesamtlänge: Hub + 101 mm

Spindeltyp: Tr8*2 (Standard)

Positioniergenauigkeit: ±0,05 mm

Maximale horizontale Belastung: ca. 3 kg (6,6 lbs)

Maximale vertikale Belastung: ca. 1 kg (2,2 lbs)

Maximale Geschwindigkeit horizontal (unter Last): 40 mm/s

Maximale Geschwindigkeit vertikal (unter Last): 15 mm/s

Geräuschentwicklung: < 60 dB;

Optionale Zubehörteile:

Netzteil, Treiber, Endschalter, Steuerung, Anschlussplatine, Energiekette

TECHNISCHE MERKMALE

Kugelgewindemodul mit wirtschaftlichem Aufbau und zweckorientierter Ausführung. Geeignet für Anwendungen mit mittlerer bis niedriger Last, moderaten Geschwindigkeitsanforderungen und stabilen Umgebungsbedingungen.

Die Lineareinheit kann einzeln oder in Kombination mit mehreren Achsen verwendet werden. Sie lässt sich flexibel an verschiedene Werkstücke anpassen, wie sie in unterschiedlichen Branchen erforderlich sind. Dadurch eignet sie sich für einfache Handhabungsaufgaben.
