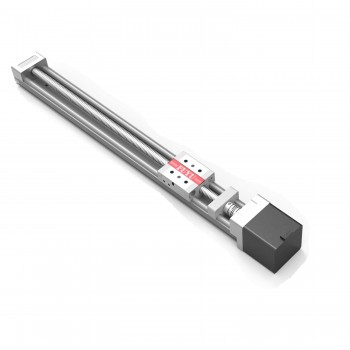

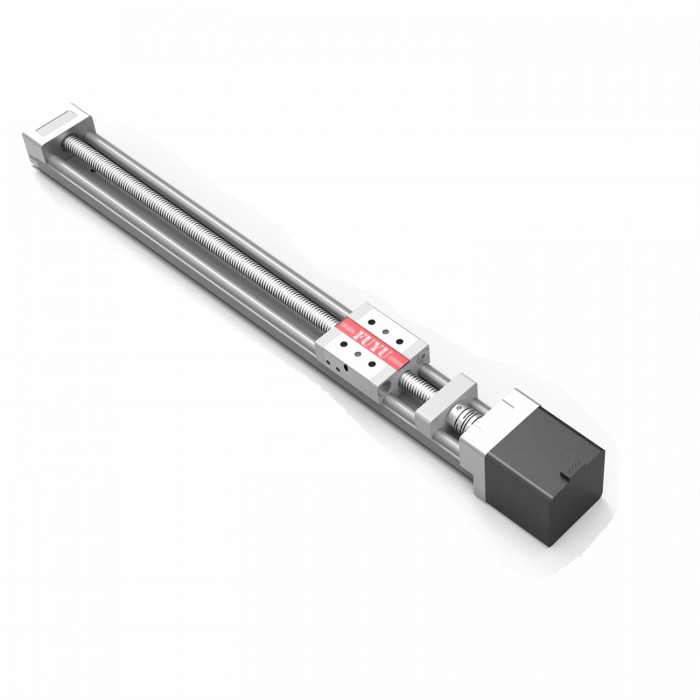

FSK30J Miniatur-Linearführung CNC Linearschiene 50–500mm mit Nema 14 Schrittmotor

FSK30J Miniatur-Linearführung CNC Linearschiene 50–500mm mit Nema 14 Schrittmotor

Merkmale:
Die Linearschiene besteht aus einer Aluminiumlegierung und anderen nichtmetallischen Werkstoffen. Durch den Verzicht auf Stahlkomponenten weist sie ein geringes Gewicht auf und ist weniger anfällig für Korrosion.

Die Positioniergenauigkeit beträgt bis zu ±0,05 mm. Die Lineareinheit unterstützt eine gleichmäßige Bewegung mit geringer Reibung.

Die Geräuschentwicklung liegt unter 60 dB und eignet sich damit für Anwendungen, bei denen ein niedriger Geräuschpegel erforderlich ist. M4-Gewindebohrungen seitlich und auf der Grundplatte unterstützen eine einfache Befestigung.

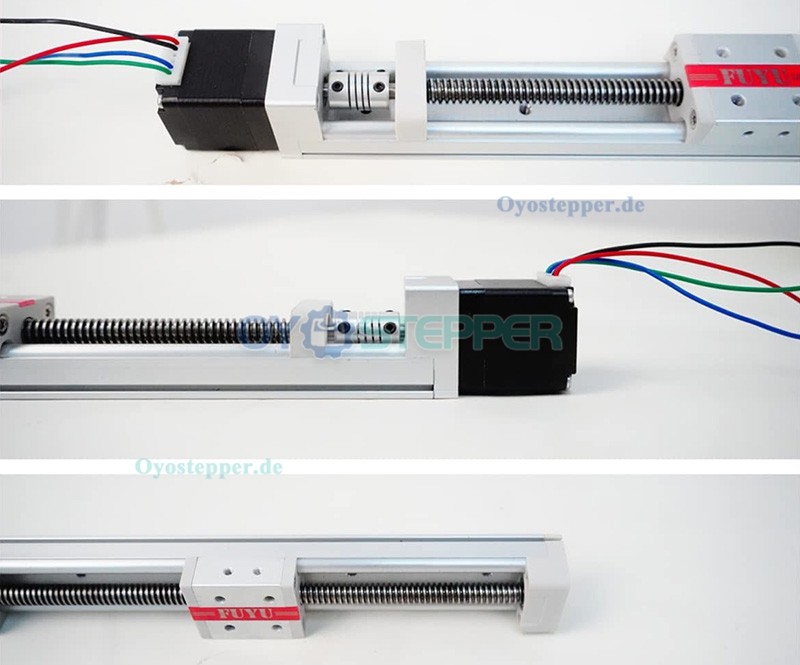

Ausgestattet mit einem Nema-14-Schrittmotor. Der Verfahrweg ist in verschiedenen Längen von 50 mm bis 500 mm erhältlich. Standardmäßig ist eine Tr82-Gewindespindel verbaut, alternativ stehen Tr84 und Tr8*12 als Sonderausführungen zur Verfügung.

Anwendungsbereiche:
Geeignet für den Einsatz in Kreuztischen mit Linearschienen, Produktionsanlagen, Prüfsystemen, optischen Labormessungen, mechanischer Justierung sowie zur Positionierung und Bewegung in verschiedenen technischen Bereichen.

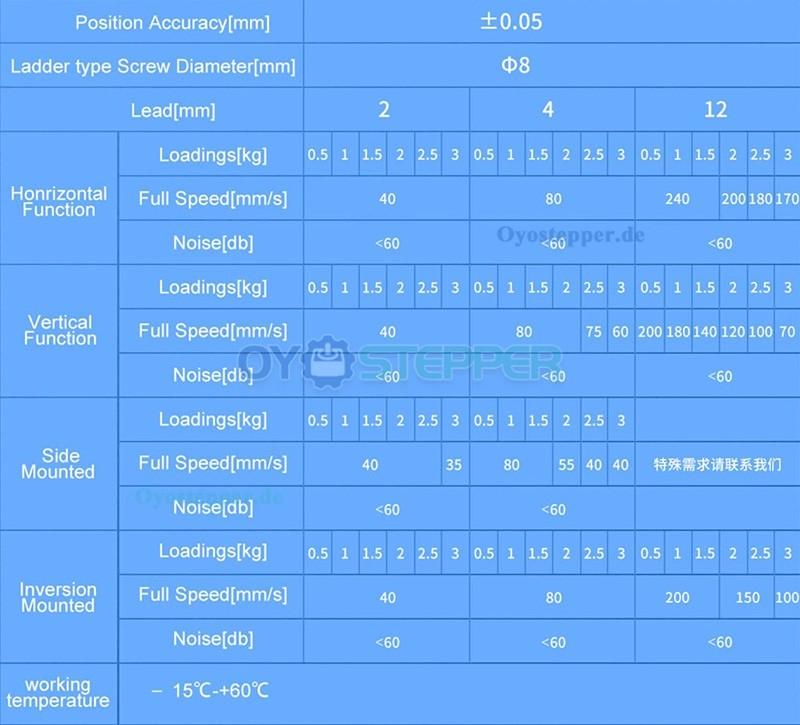

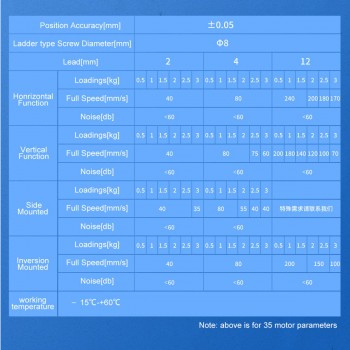

Technische Daten:
Effektiver Verfahrweg: 50–500 mm

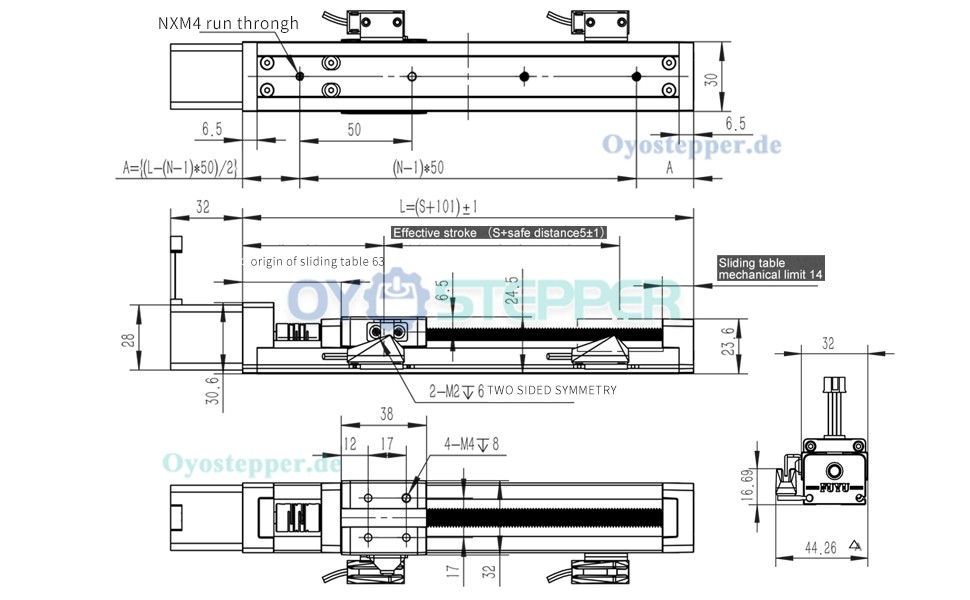

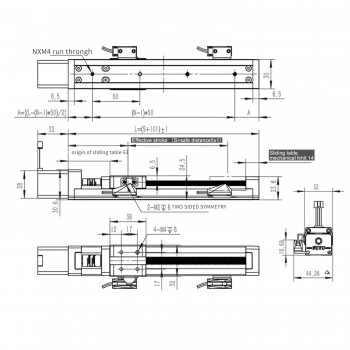

Gesamtlänge: Verfahrweg + 101 mm

Spindeltyp: Tr8*2 (Standard)

Positioniergenauigkeit: ±0,05 mm

Max. horizontale Belastung: 3 kg (6,6 Pfund)

Max. vertikale Belastung: 1 kg (2,2 Pfund)

Max. horizontale Geschwindigkeit (bei max. Last): 40 mm/s

Max. vertikale Geschwindigkeit (bei max. Last): 15 mm/s

Geräuschpegel: <60 dB

Optionale Zubehörteile:

Netzteil, Treiber, Endschalter, Steuergerät, Anschlussplatte, Energiekette；

Technische Merkmale:
Kosteneffizientes und funktionales Schraubmodul mit stabiler Leistungscharakteristik. Geeignet für Anwendungen mit mittlerer bis niedriger Last und mittleren Geschwindigkeitsanforderungen unter gleichbleibenden Umgebungsbedingungen. Die Lineareinheit kann einzeln oder als Mehrachssystem verwendet werden und lässt sich gut mit Werkstücken aus verschiedenen Industriebereichen kombinieren. Dadurch eignet sie sich für einfache Handhabungsvorgänge und grundlegende Positionieraufgaben.
