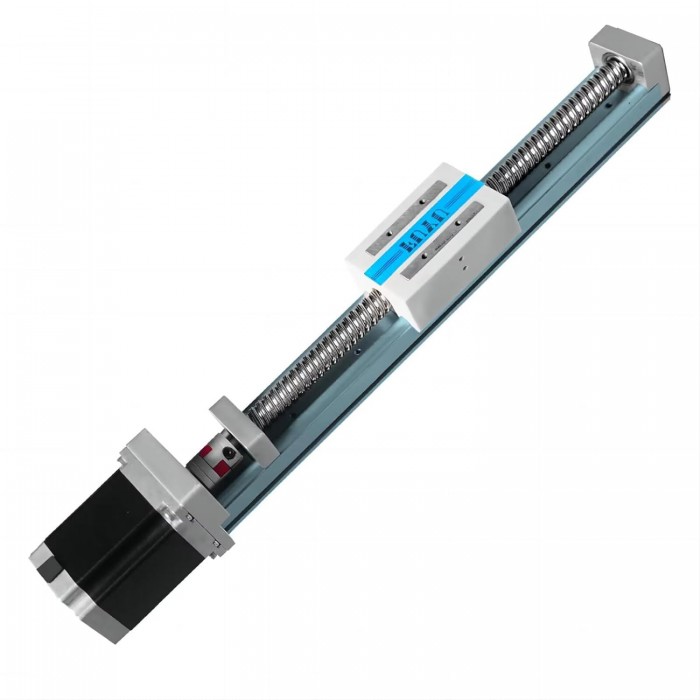

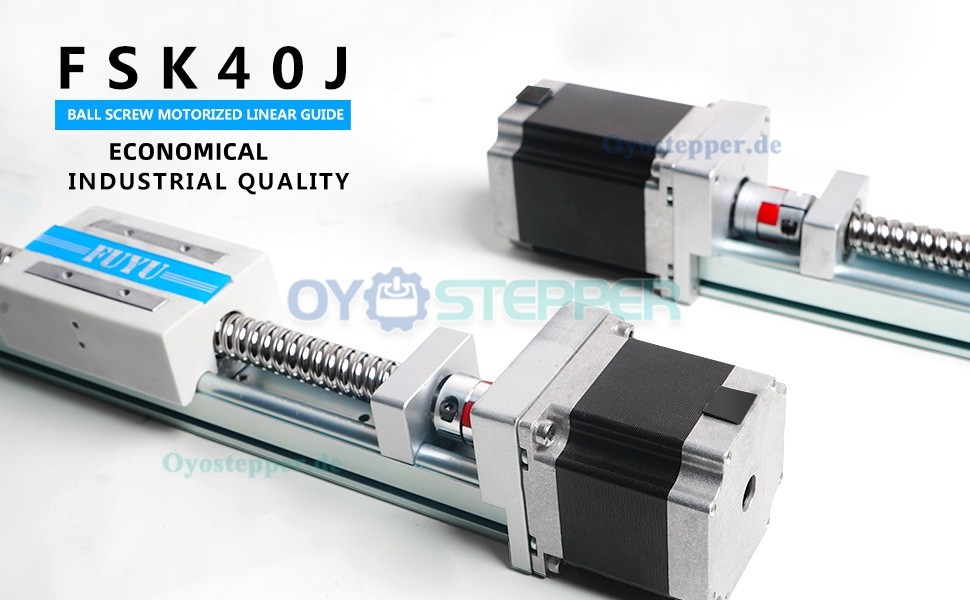

FSK40J CNC Linearführung Linearschiene 50-1000mm mit Nema 23 Schrittmotor

FSK40J CNC Linearführung Linearschiene 50-1000mm mit Nema 23 Schrittmotor

Merkmale:
Die Lineareinheit ist mit neuen Materialien ausgestattet und verwendet eine G1610 Kugelgewindespindel. Der effektive Verfahrweg beträgt bis zu 1000 mm. Die Wiederholgenauigkeit liegt bei ±0,02 mm.

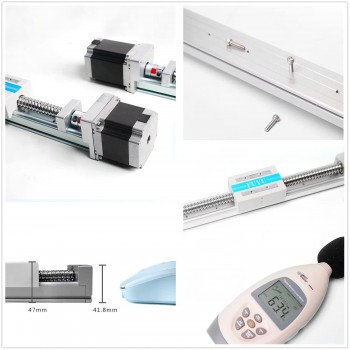

Kompakte Bauweise mit robuster Struktur. Die maximale Höhe der Führung beträgt 47 mm, was den Einsatz auch in beengten Platzverhältnissen unterstützt. Horizontale Tragfähigkeit: 20 kg. Geschwindigkeit bei Volllast horizontal: 200 mm/s.

Die Führung kann bei Bedarf auch umgekehrt montiert werden. Die umgekehrte Belastungskapazität beträgt bis zu 10 kg und unterstützt somit unterschiedliche Anwendungsszenarien. Gleitblock und Grundplatte sind mit M5-Gewindebohrungen versehen, was die Montage erleichtert und die Verbindung stabilisiert.

Diese Lineareinheit verwendet einen speziell ausgelegten Nema 23 Schrittmotor mit einer maximalen Drehzahl von bis zu 1200 U/min. Der Geräuschpegel im Leerlauf liegt unter 65 dB bei niedriger Frequenz.

Technische Daten – FSK40j Lineareinheit:

Abmessungen und Leistung:

Standard-Schrittmotor: Nema 23

Kugelgewindespindel: G1610

Positioniergenauigkeit: ±0,02 mm

Effektiver Verfahrweg: 50–1000 mm

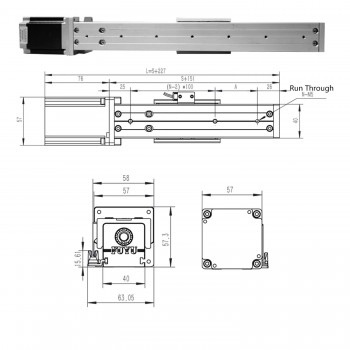

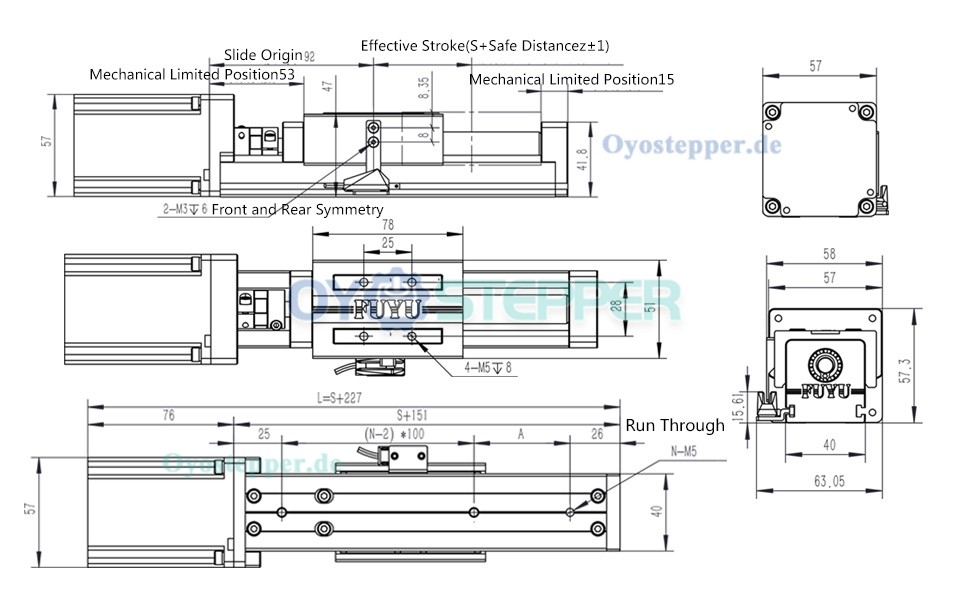

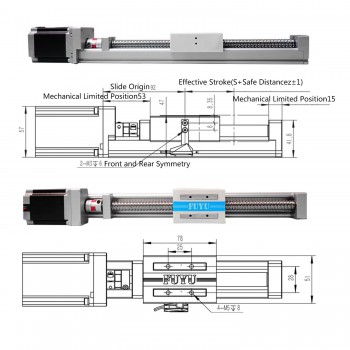

Gesamtlänge der Führung: Hub + 227 mm;


Nema 23 Motordaten:

Schrittwinkel: 1,8°

Flanschmaß: 57 mm

Motorlänge: 56 mm

Haltemoment: 0,95 N·m

Stromaufnahme: 2,0 A;

Mechanische Belastungswerte:

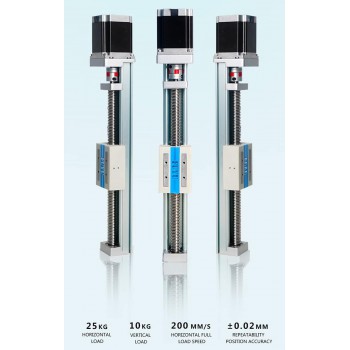

Maximale horizontale Traglast: 20 kg / 44,09 lb

Maximale vertikale Traglast: 10 kg / 22,05 lb

Seitliche Montagebelastung: 5 kg / 11,02 lb

Umgekehrte Montagebelastung: 10 kg / 22,05 lb;

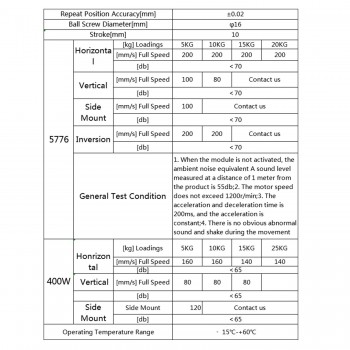

Bewegungsgeschwindigkeiten:

Horizontal (mit Last): 200 mm/s

Vertikal (mit Last): 100 mm/s

Seitlich (mit Last): 100 mm/s

Umgekehrt (mit Last): 200 mm/s

TECHNISCHE PARAMETER
