QMF40 Kugelgewindetrieb-Lineartisch,CNC-Linearführungsmodul mit Schrittmotor und Treibersatz

QMF40 Kugelgewindetrieb-Lineartisch,CNC-Linearführungsmodul mit Schrittmotor und Treibersatz

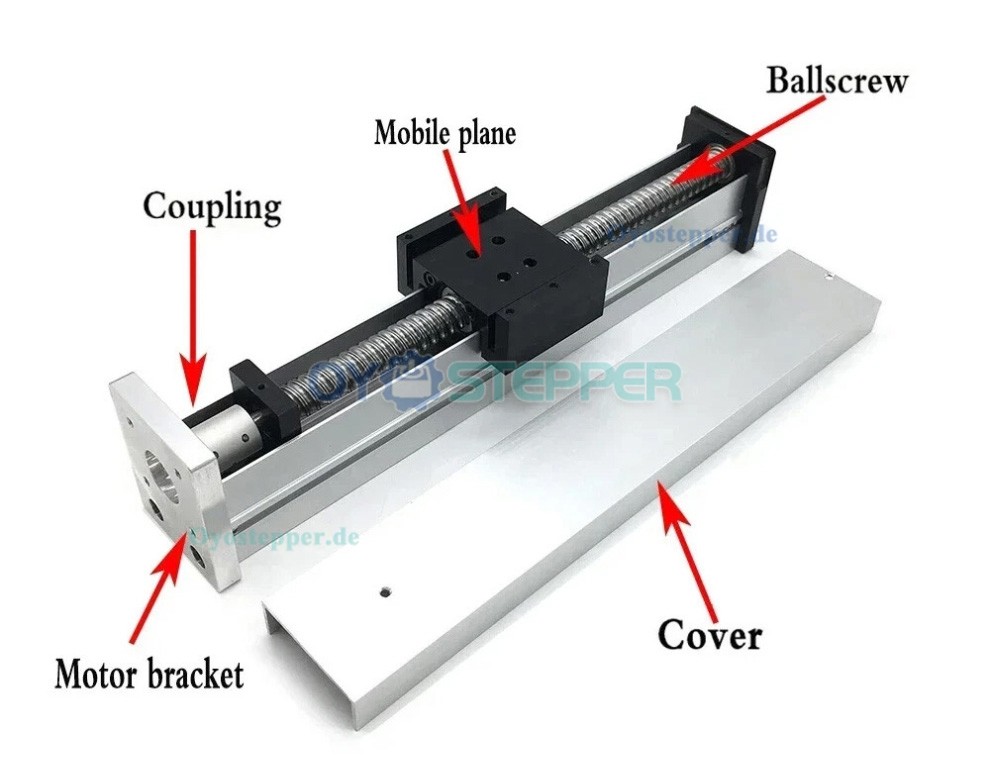

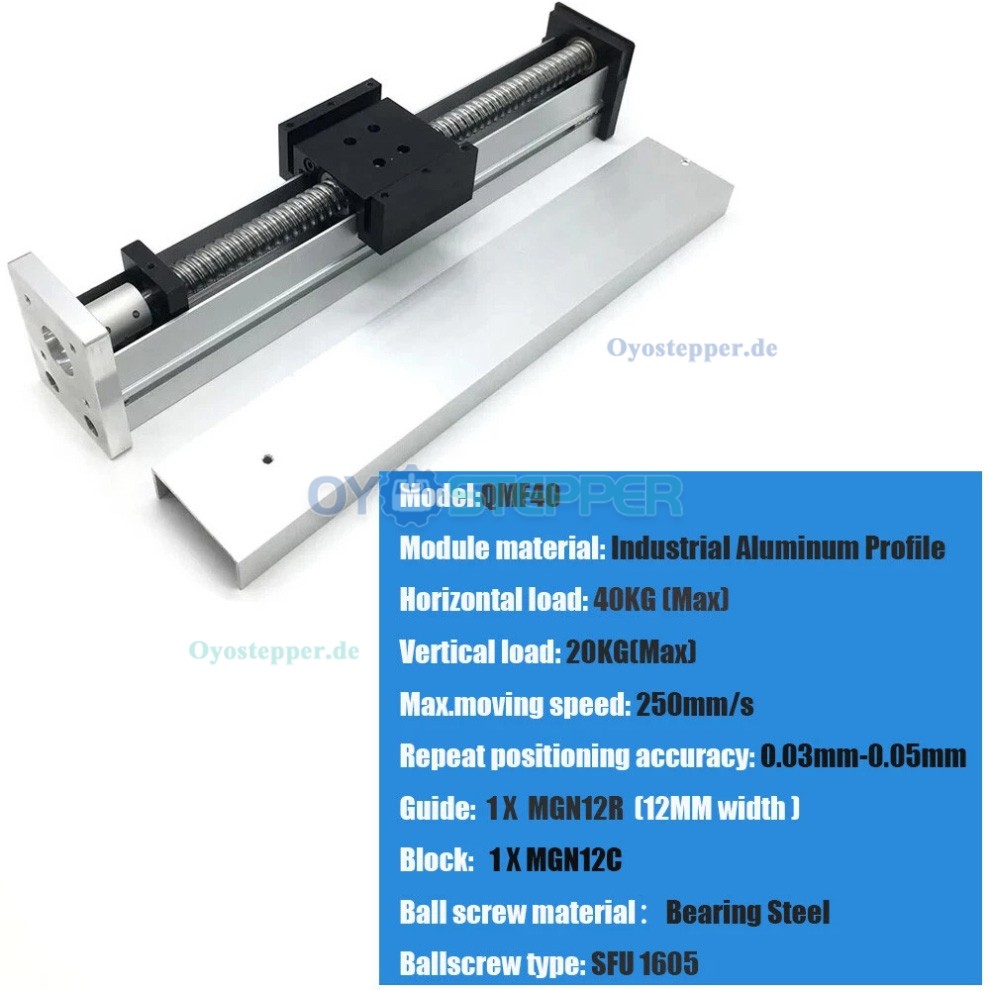

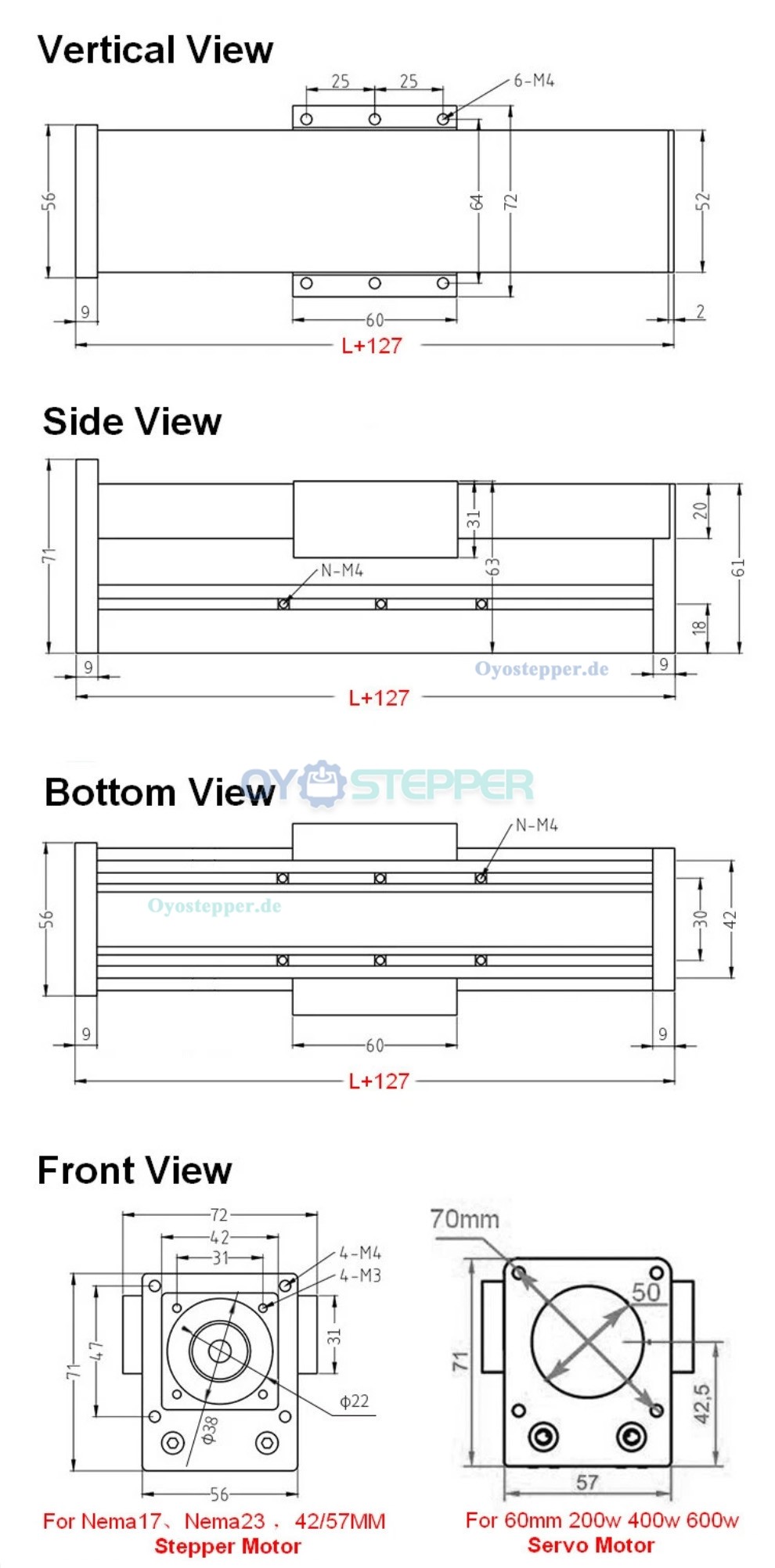

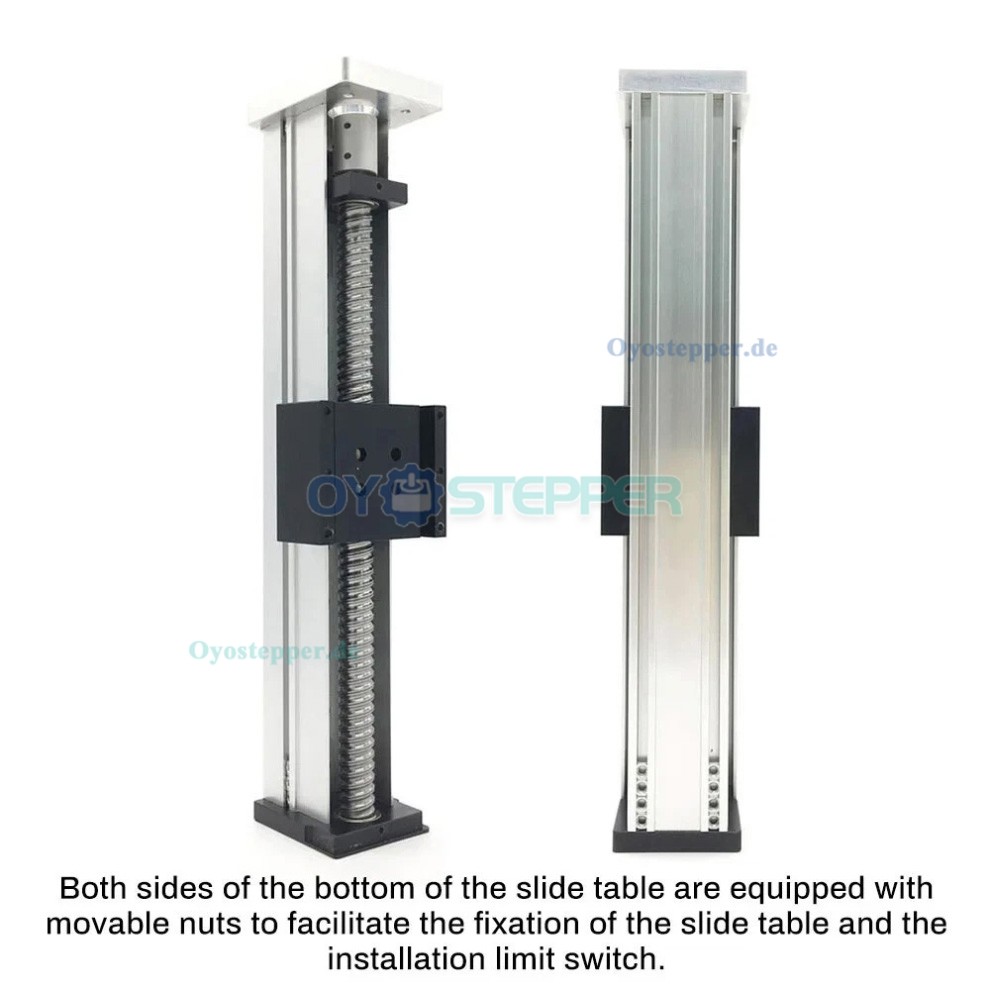

Elektrisches Linearantriebssystem:
Modell: QMF40
Material: Aluminiumlegierungsgehäuse und Wälzlagerstahl-Kugelumlaufspindel
Huboptionen: 100–500 mm
Horizontale Belastbarkeit: 40 kg
Vertikale Belastbarkeit: 20 kg
Modulbreite: 42 mm
Wiederholpositioniergenauigkeit: 0,03–0,05 mm

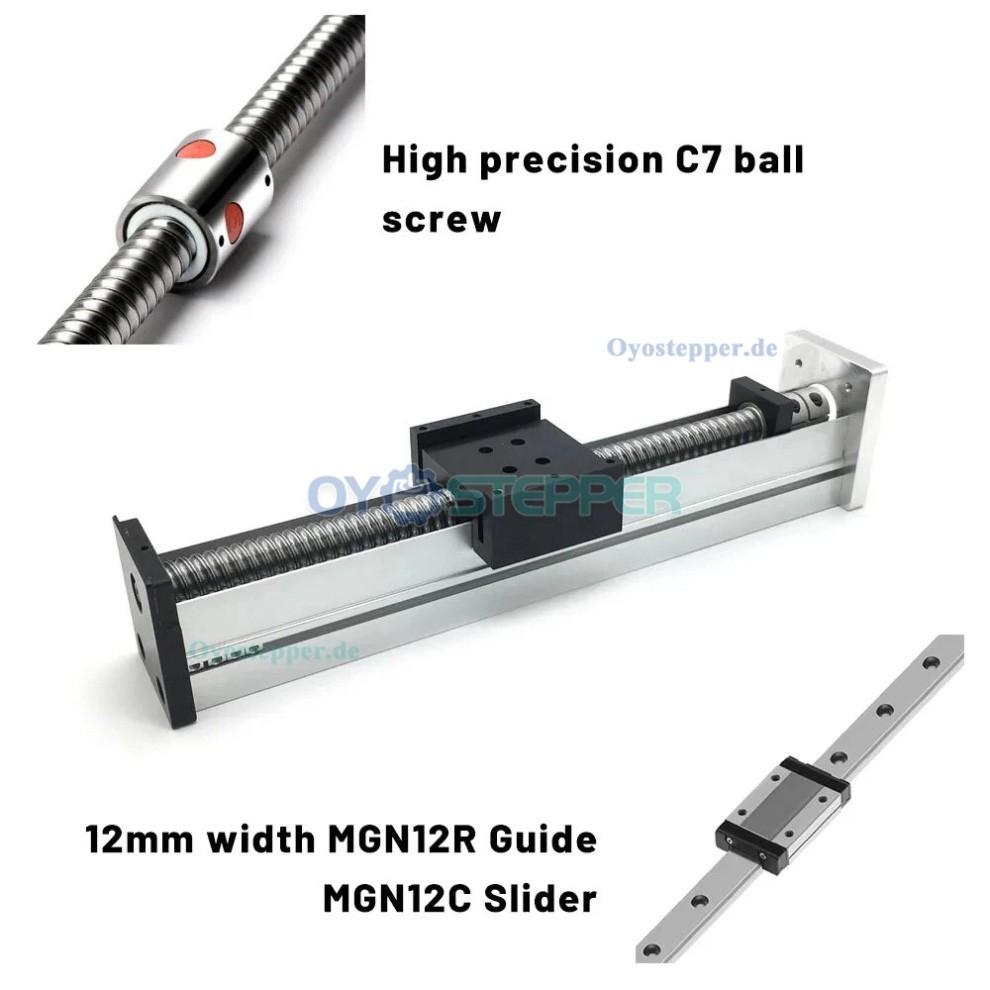

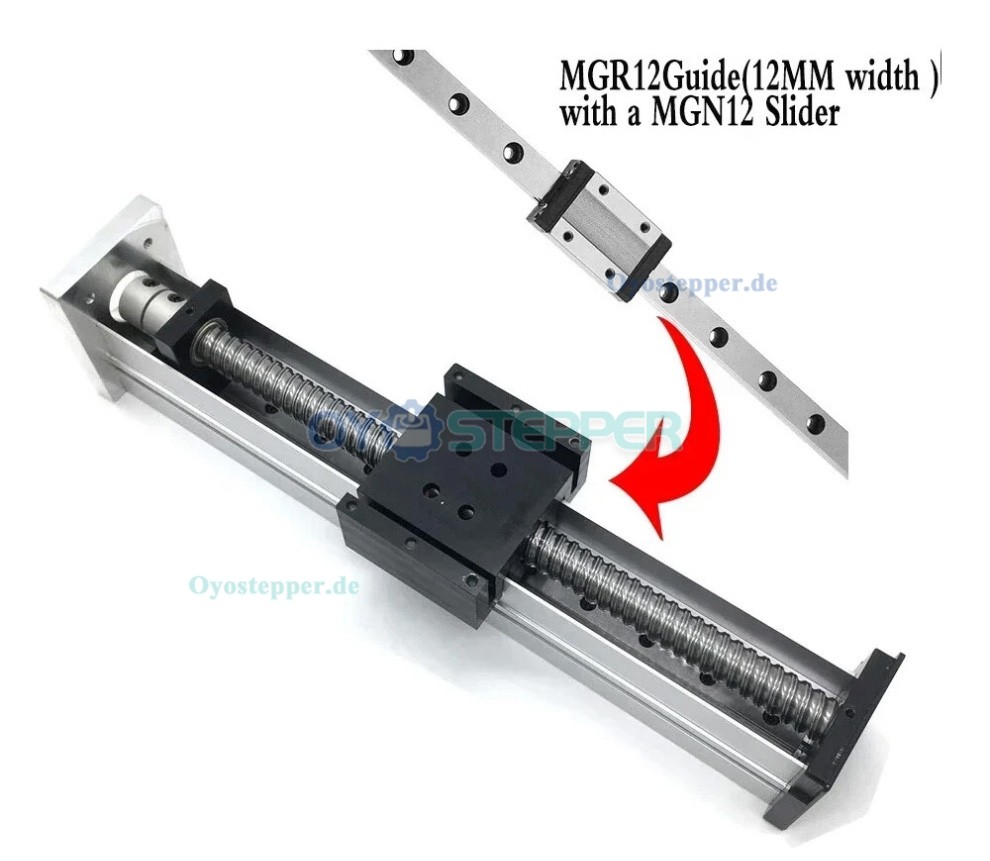

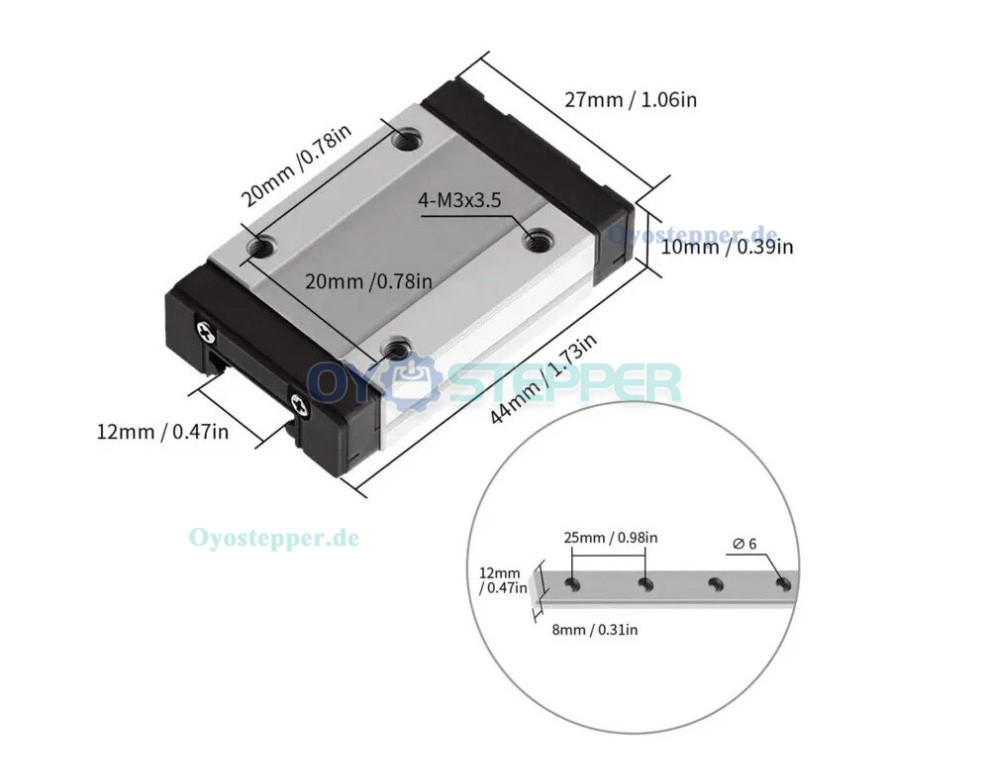

Führung: MGN12R-Schiene, MGN12C-Schlitten
Kugelumlaufspindel-Typ: 1605 (16 mm Durchmesser, 5 mm Steigung), Genauigkeit C7
Maximale Geschwindigkeit: 250 mm/s
Motorhalterung: 57-mm-Schrittmotorhalterung
Geräuschpegel: unter 50 dB
Schutz: Geschlossene Abdeckung gegen Staub, Wasser und Korrosion.

Anwendungen:
Automotive-Systeme, Möbel, Medizingeräte, Industrie- und Landmaschinen.
Typische Einsätze: Liegen, Elektrorollstühle, Krankenhausbetten, Massagetische, elektrische Sofas.

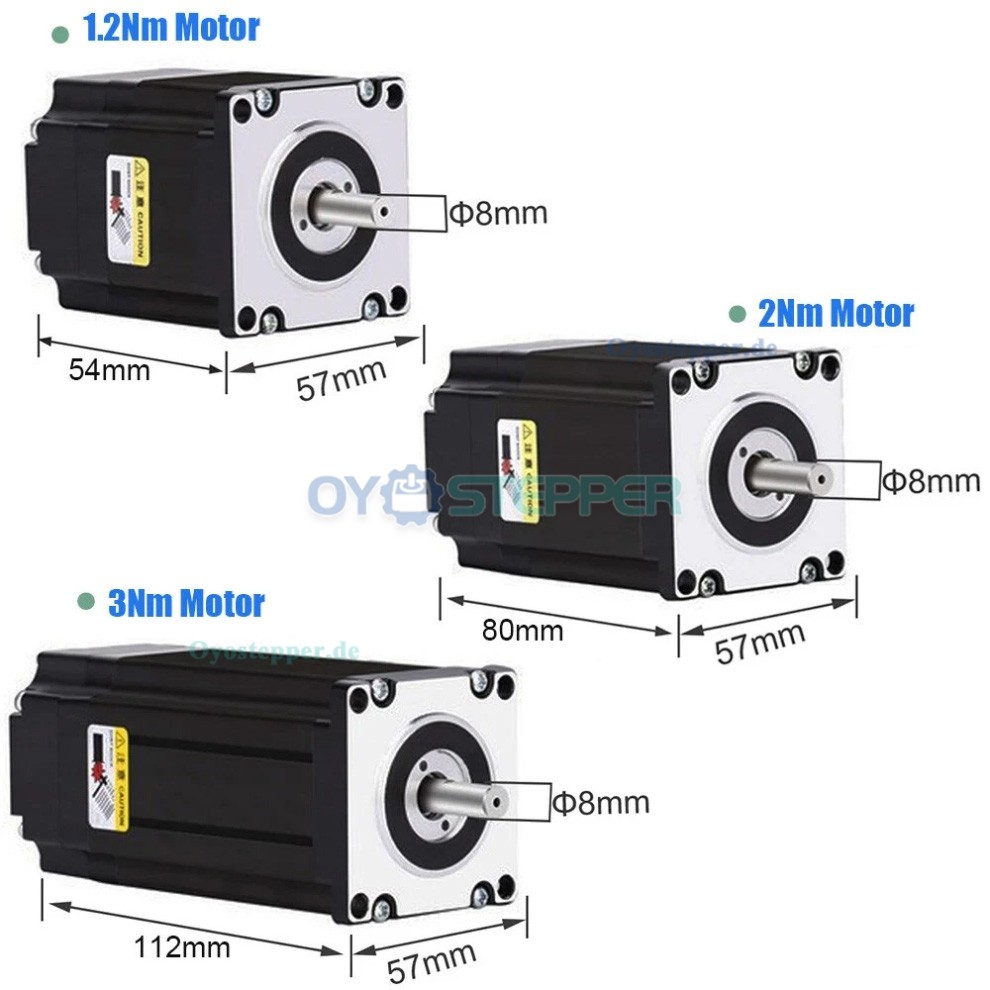

Closed-Loop NEMA23-Schrittmotor:
Flanschgröße: 57 mm (NEMA23)
Schrittwinkel: 1,8°
Phasen: 2
Haltemoment: 1,2 / 2,0 / 3,0 Nm
Motorlänge: 56 / 80 / 112 mm
Nenndrehzahl: 1000 U/min
Encoder-Auflösung: 1000 Linien
Widerstand: 0,4 / 0,7 / 0,8 Ω
Induktivität: 1,2 / 2 / 3,5 mH
Isolationsklasse: B

Motorspezifikationen

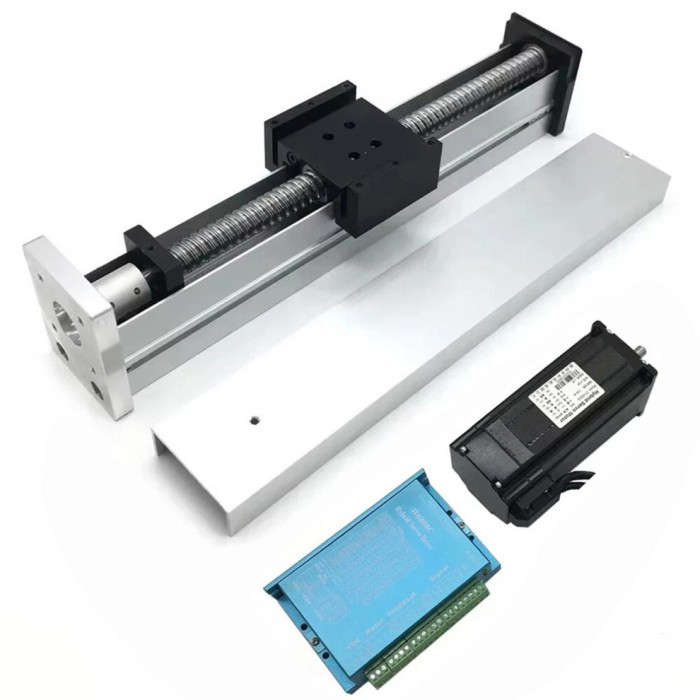

Lieferumfang

1 × Schiebetisch

1 × Kupplung (8-mm-Bohrung, für 57-mm-Motorhalterung)

1 × NEMA23-Schrittmotor mit geschlossenem Regelkreis (1,2/2/3 Nm)

1 × HB808C-Treiber

1 × 3 m Encoderkabel

1 × 3 m Netzkabel

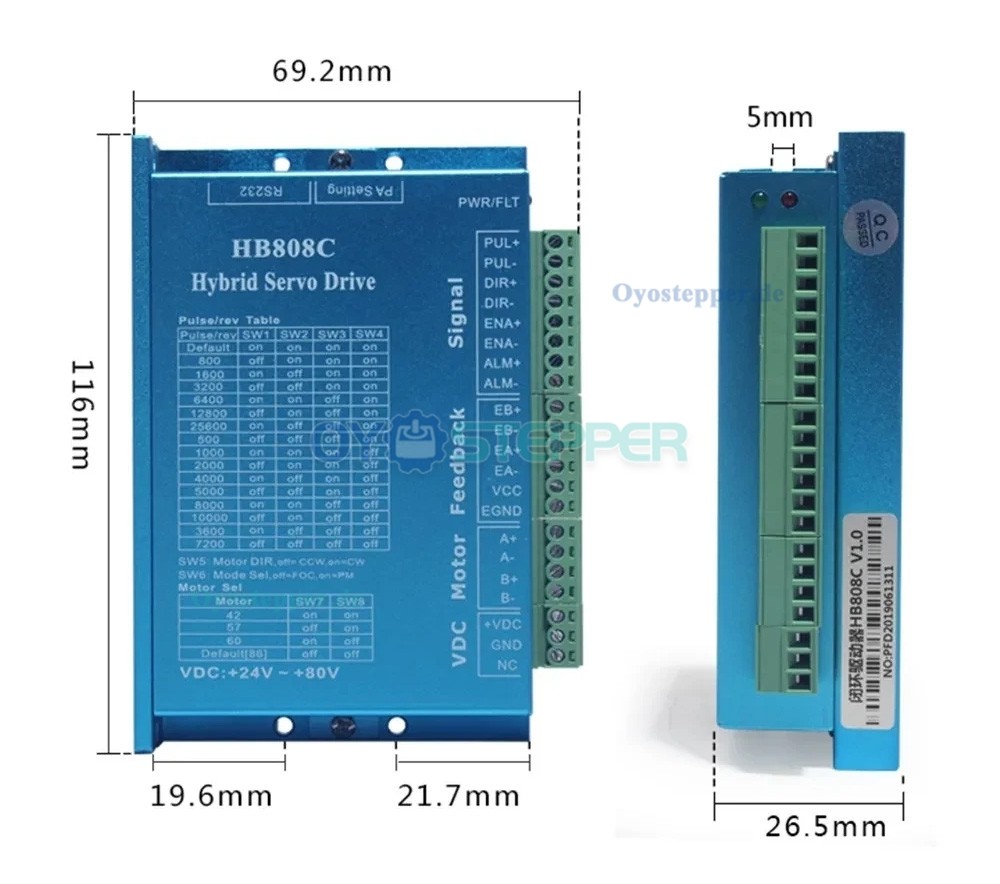

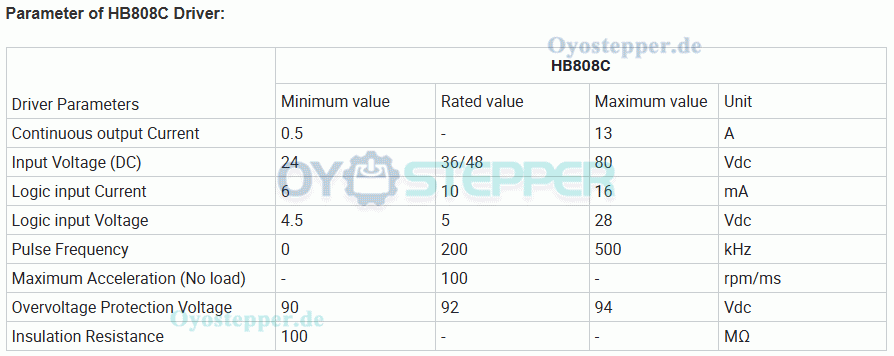

Treiberspezifikation HB808C:

Modell: HB808C

Typ: DSP-gesteuerter Schrittmotortreiber mit geschlossenem Regelkreis;

Maximaler Spitzenstrom: 8 A;

Impulsantwortfrequenz: 200 kHz;

Mikroschritttreiber: 200–51200 Schritte pro Rad (ppr);

Eingangsspannung: 20–80 V AC / 30–110 V DC;

Schutzfunktionen: Überspannung, Überstrom, Trackingfehler, Überspannungsschutz;

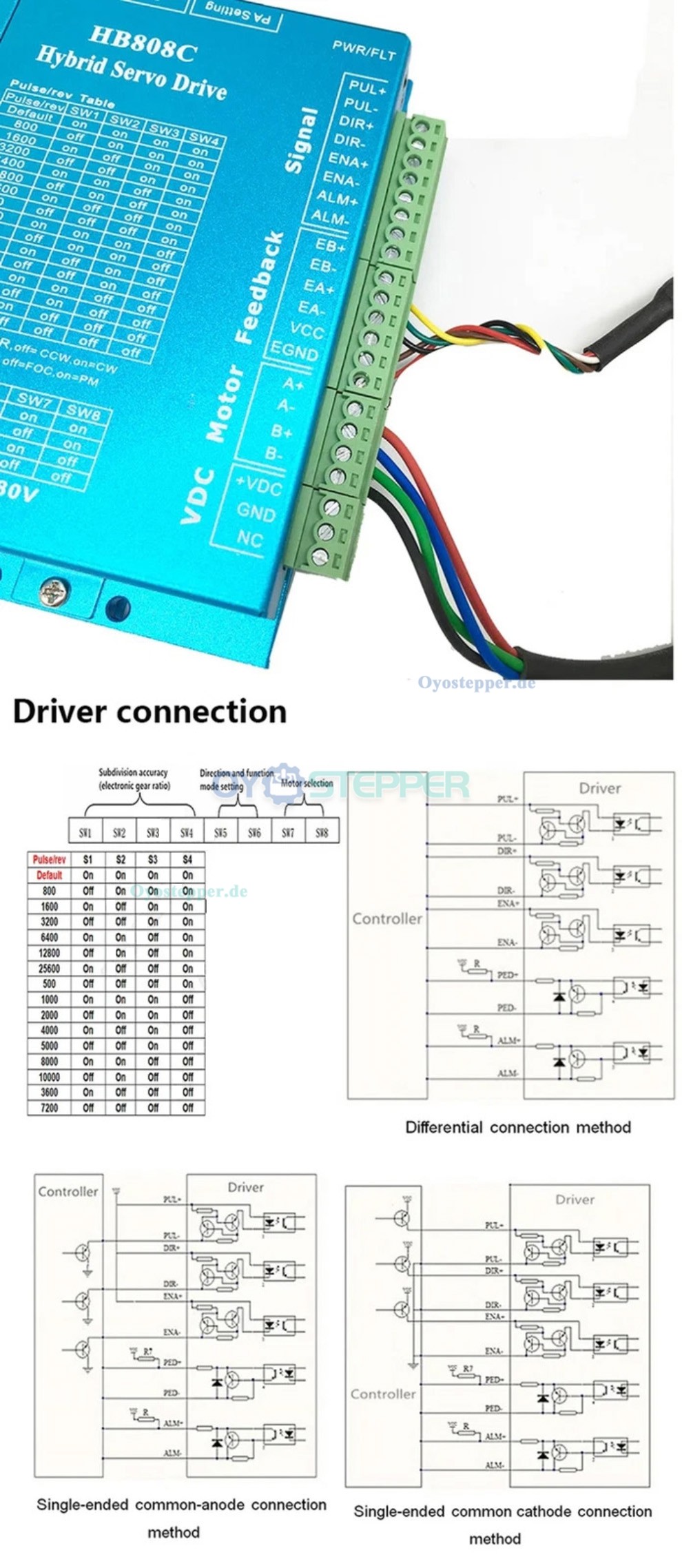

Signaleingang: Unterstützt die Modi PUL/DIR und CW/CCW (Differenz);

Kompatibilität: 5–24 V Signal (kein Vorwiderstand erforderlich);

Kühlung: Luftkühlung;

Logiksignalstrom: 7–16 mA
