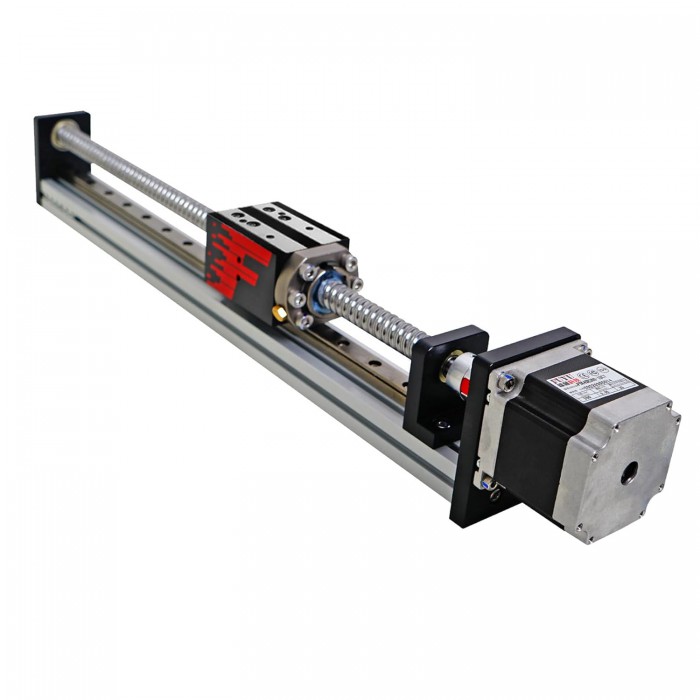

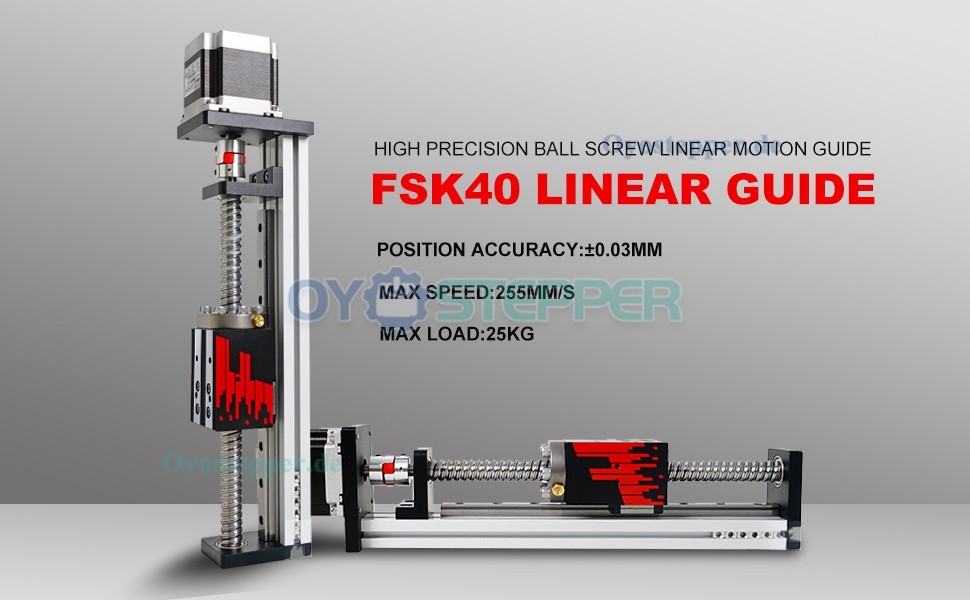

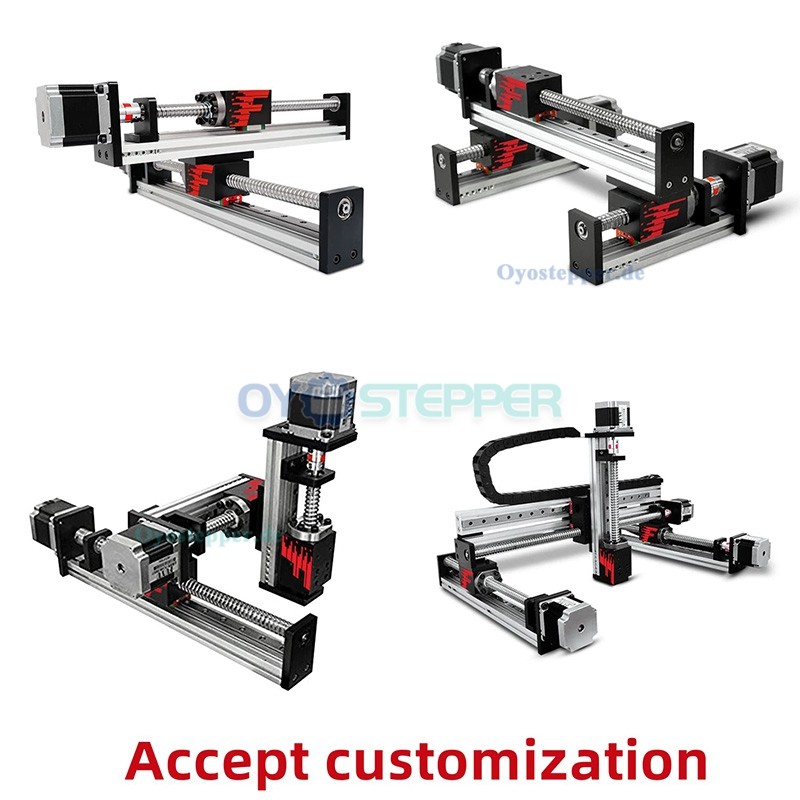

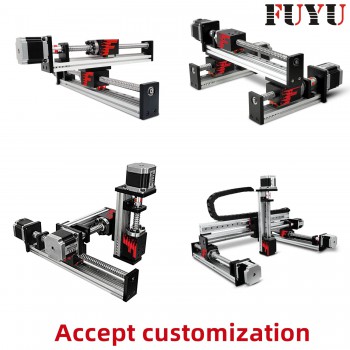

FSL40 Linearführung Linearführungsschiene 50-1000mm mit Nema 23-Schrittmotor Linearschiene

FSL40 Linearführung Linearführungsschiene 50-1000mm mit Nema 23-Schrittmotor Linearschiene

Merkmale:

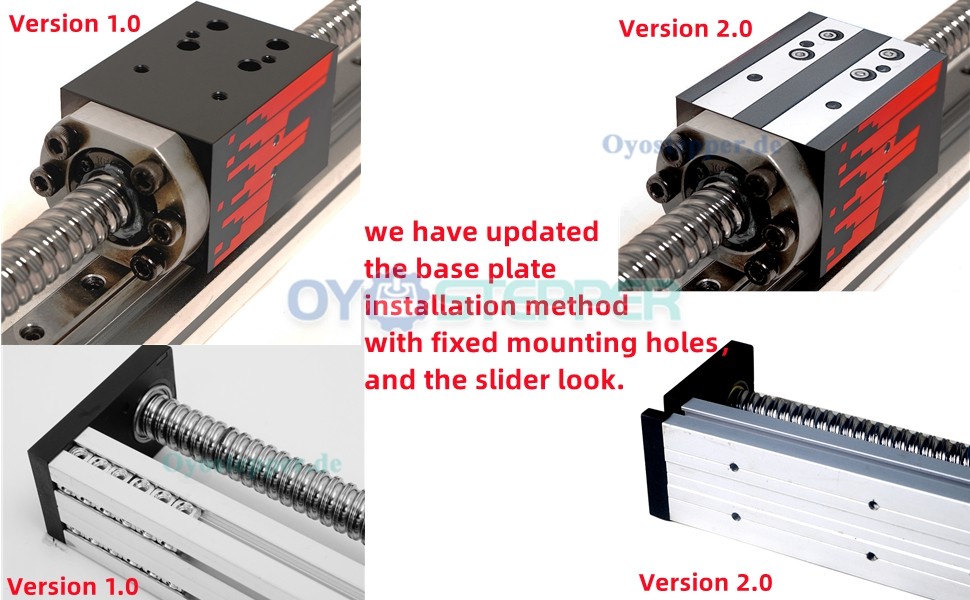

FSL40/FSK40 ist ein identisches lineares Modul. Die Befestigungsmethode der Grundplatte wurde bei dieser Serie überarbeitet und mit festen Montagebohrungen ausgestattet.
Bitte beachten Sie, dass während des Übergangszeitraums sowohl Version 1.0 als auch Version 2.0 ausgeliefert werden. Bei Wunsch einer bestimmten Version kontaktieren Sie uns bitte vor dem Kauf.

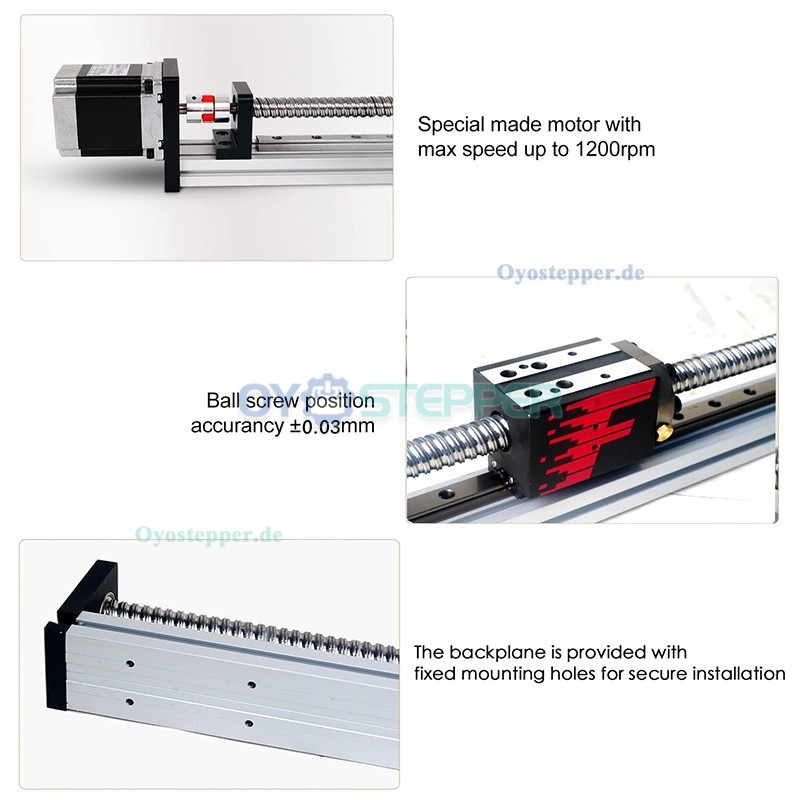

Spezialausführung mit Nema-23-Schrittmotor, max. Drehzahl bis zu 1200 U/min.
Präzisions-Kugelgewindetrieb mit Wiederholgenauigkeit von ±0,03 mm und reduziertem Betriebsgeräusch.
Die oxidierte Aluminiumstruktur ist auf Korrosionsbeständigkeit ausgelegt. Zusätzliche Stützelemente verbessern die Stabilität.
Verfügbar mit effektiven Hublängen von 50 mm bis 1000 mm für CNC-Systeme.

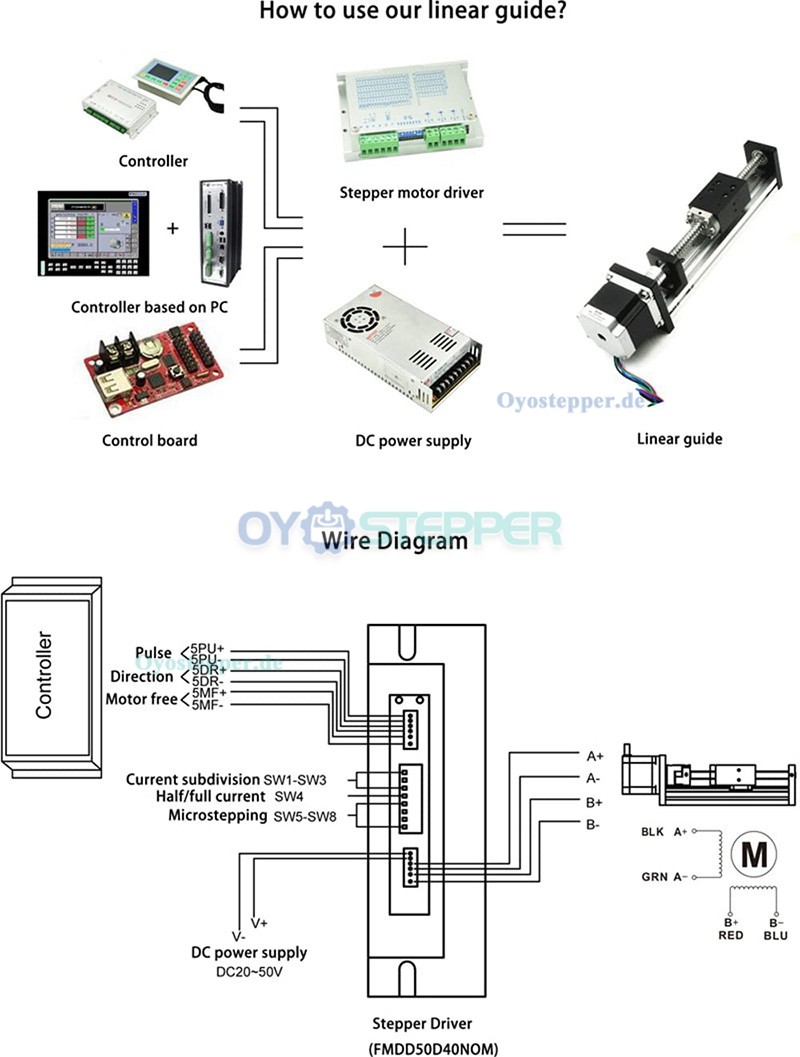

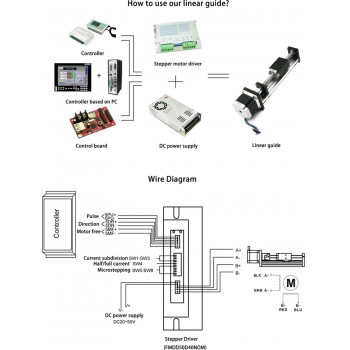

Anwendungsbereiche der Linearführung:

Geeignet für Aufgaben wie Positionierung, Dosierung, Spritzlackierung, visuelle Inspektion, Bewegen, Greifen, Schneiden und Schweißen, automatische Montage, automatisiertes Schrauben, Palettieren u.a.

Spezifikationen:

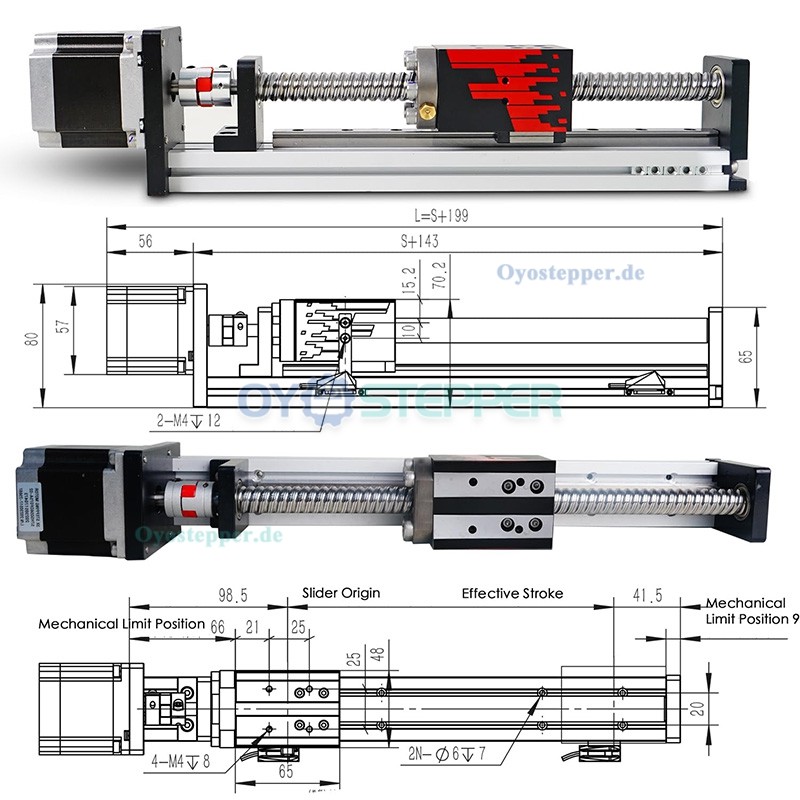

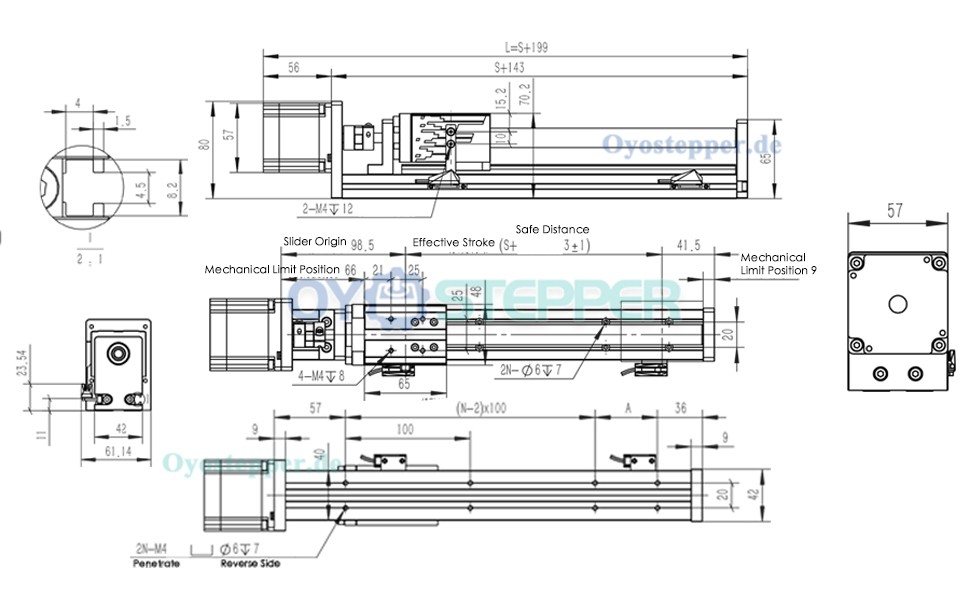

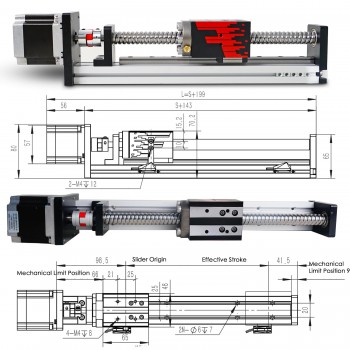

Führungsmodul FSK40 – Abmessungen und Leistung

Standard-Schrittmotor

Kugelgewindetyp: C7 G1610

Effektiver Hub: 50–1000 mm

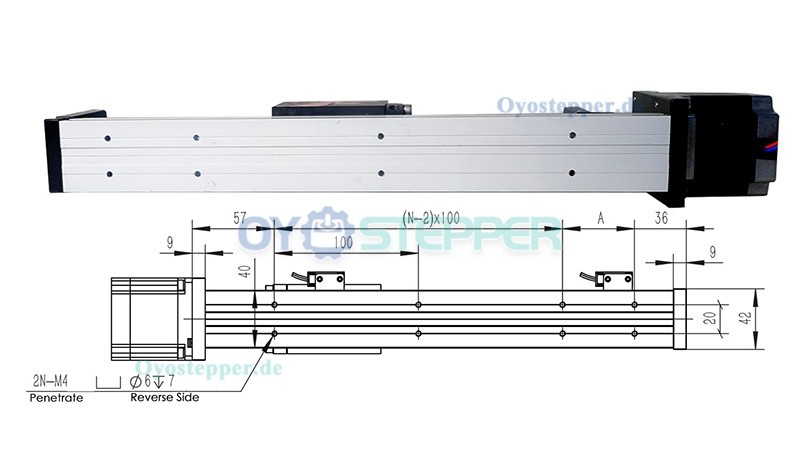

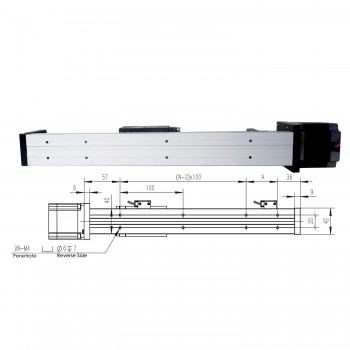

Gesamtlänge der Lineareinheit: Hub + 143 mm

Gesamthöhe: 80 mm

Schlittenbreite: 40 mm;

Nema 23 – Motorspezifikation:

Schrittwinkel: 1,8°

Flanschmaß: 57 mm

Motorlänge: 56 mm

Haltemoment: 0,95 N·m

Nennstrom: 2,0 A

Positionsgenauigkeit: ±0,03 mm

Max. Schubkraft: 188 N

Tragfähigkeit & Geschwindigkeit:

Max. horizontale Belastung: 25 kg

Max. vertikale Belastung: 20 kg

Max. Seitenmontage-Belastung: 15 kg

Max. invertierte Montage-Belastung: 15 kg

Geschwindigkeit ohne Last: 255 mm/s

Max. horizontale Geschwindigkeit (unter Last): 200 mm/s

Max. vertikale Geschwindigkeit (unter Last): 80 mm/s

Max. Seitenmontage-Geschwindigkeit: 150 mm/s

Max. invertierte Montage-Geschwindigkeit: 150 mm/s

TECHNICAL PARAMETER:
