XYZ Linearführung Gantry Linearachse Verfahrweg X=100mm, Y=100mm, Z=50mm CNC Achssystem
XYZ Linearführung Gantry Linearachse Verfahrweg X=100mm, Y=100mm, Z=50mm CNC Achssystem
Allgemeine Beschreibung:
Das universelle Montageschema des dreiachsigen Linearmoduls unterstützt die Umsetzung linearer Bewegungen in ebene oder gekrümmte Bewegungsabläufe. Dies trägt zur erhöhten Anwendungsfreundlichkeit bei und kann die Montagezeit für kundenseitige Anlagen reduzieren.
Produktbeschreibung:

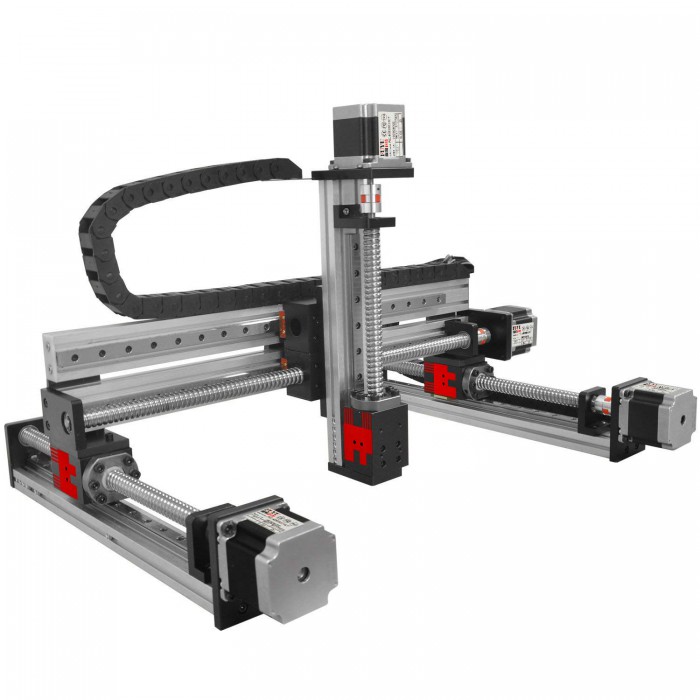

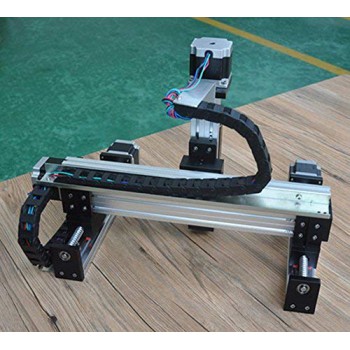

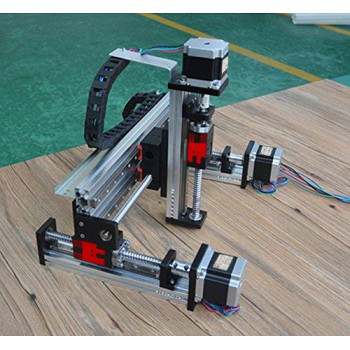

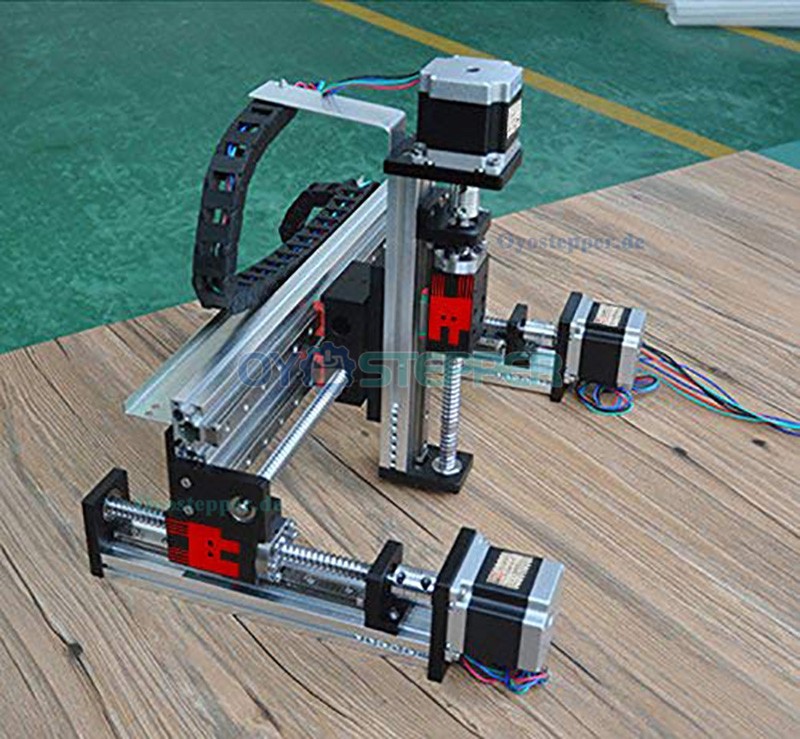

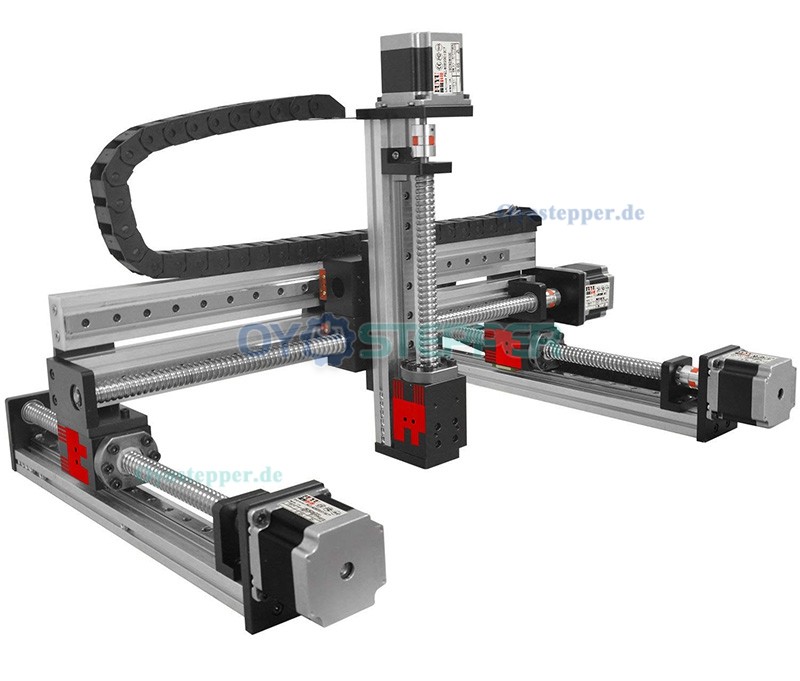

Diese Lineareinheit mit Portalstruktur besteht aus:
1.) Lineareinheit4 (X1, Y2, Z1)
2.) Endschalter*6
3.) Verbindungselemente und Energiekette
Merkmale:
Diese Lineareinheit kann in Anwendungen wie Bohren, Schneiden, Schweißen, Lackieren und Gravieren auf CNC-Maschinen verwendet werden.

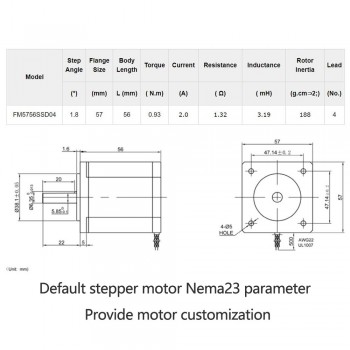

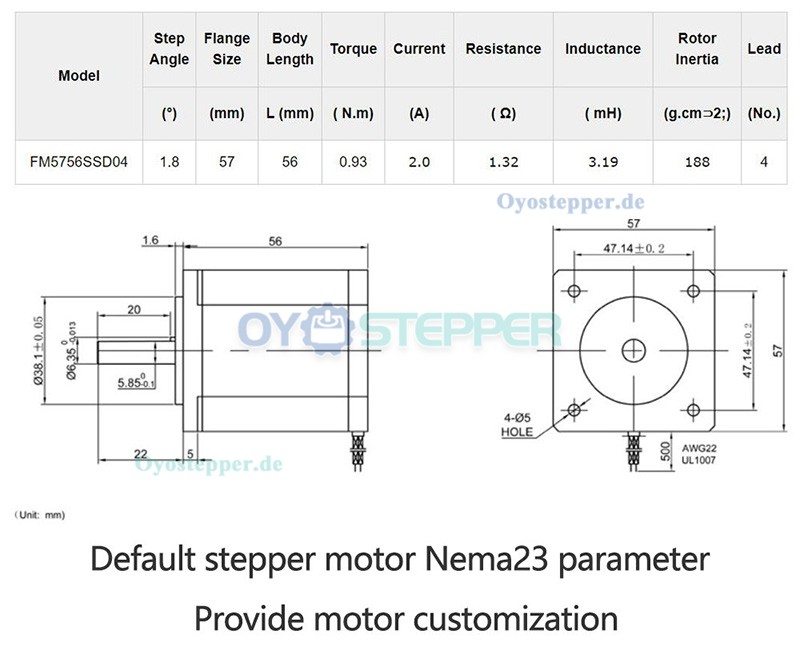

Jede Achse wird durch einen Nema 23 Schrittmotor angetrieben, was die Kraftübertragung für Traglastanwendungen unterstützt.
An der Seite jeder Lineareinheit befinden sich M4-Gewinde zur Befestigung von Endschaltern.

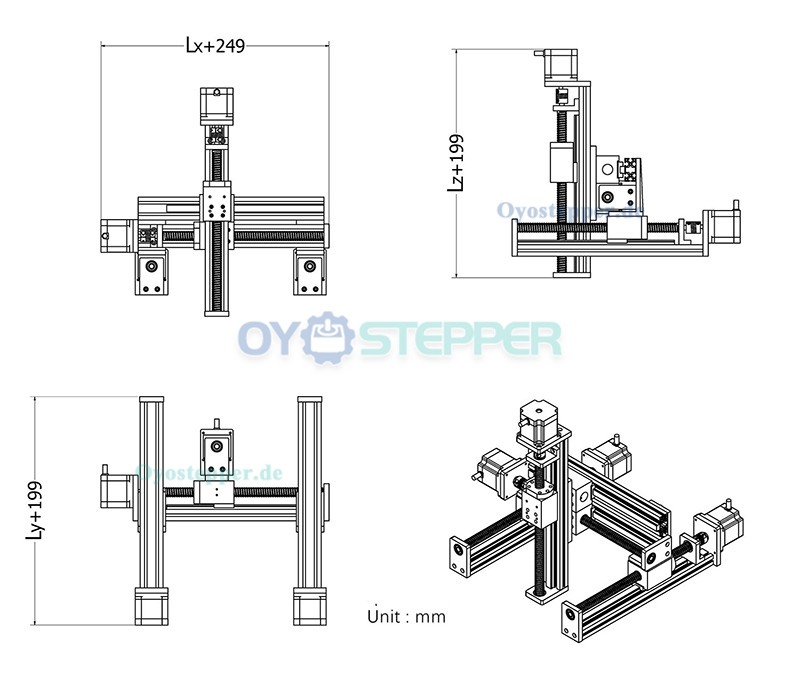

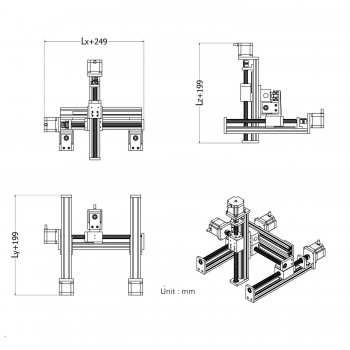

Verfahrbereich:
X-Achse: 100–1000 mm
Y-Achse: 100–1000 mm
Z-Achse: 50–500 mm
Anpassungen hinsichtlich Verfahrweg, Motortyp oder Achskonfiguration sind auf Anfrage möglich. Bitte kontaktieren Sie uns für eine abgestimmte Auswahl.
Die eingesetzten Kugelgewindetriebe G1605 / G1610 tragen zu gleichmäßigen Bewegungen bei, die Positioniergenauigkeit liegt bei ±0,03 mm, bei gleichzeitig reduziertem Betriebsgeräusch.
