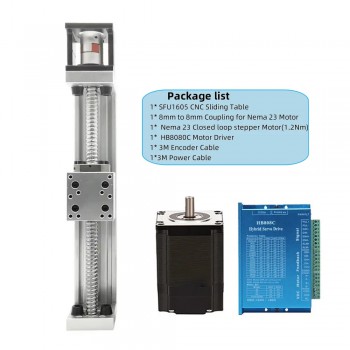

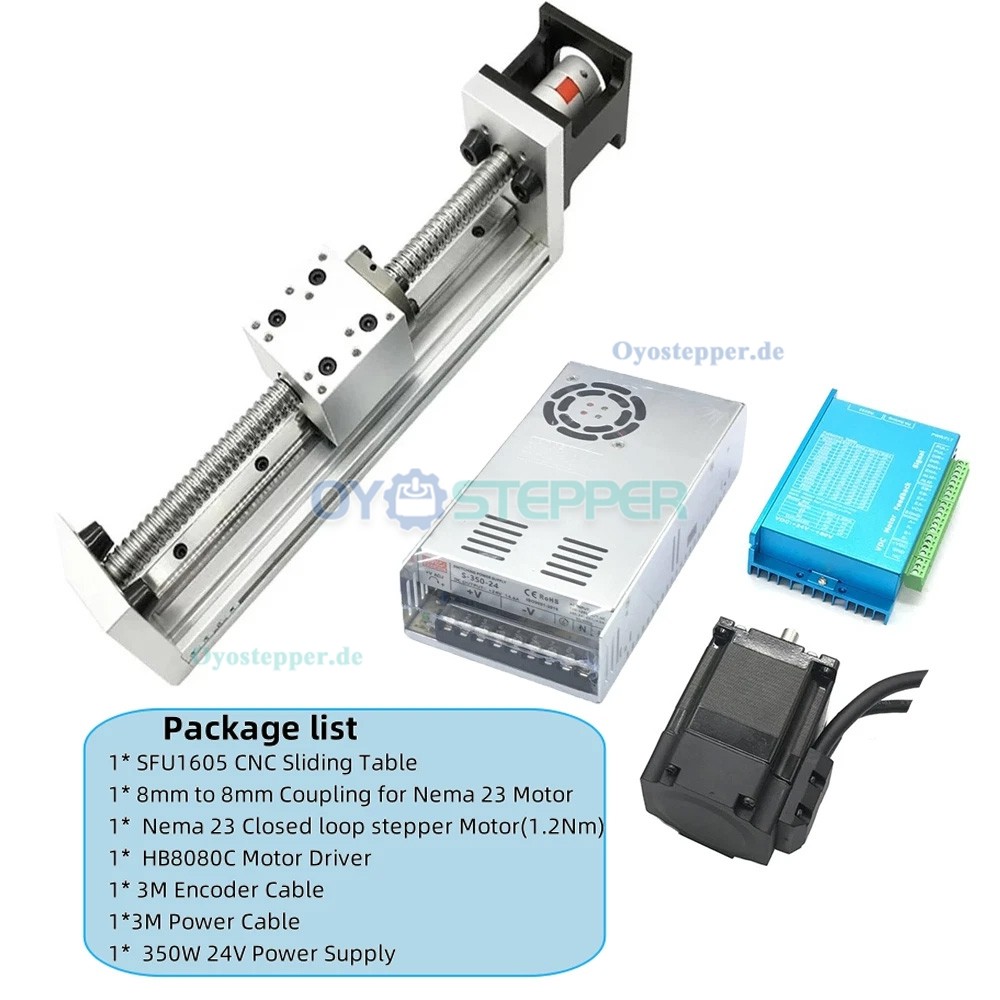

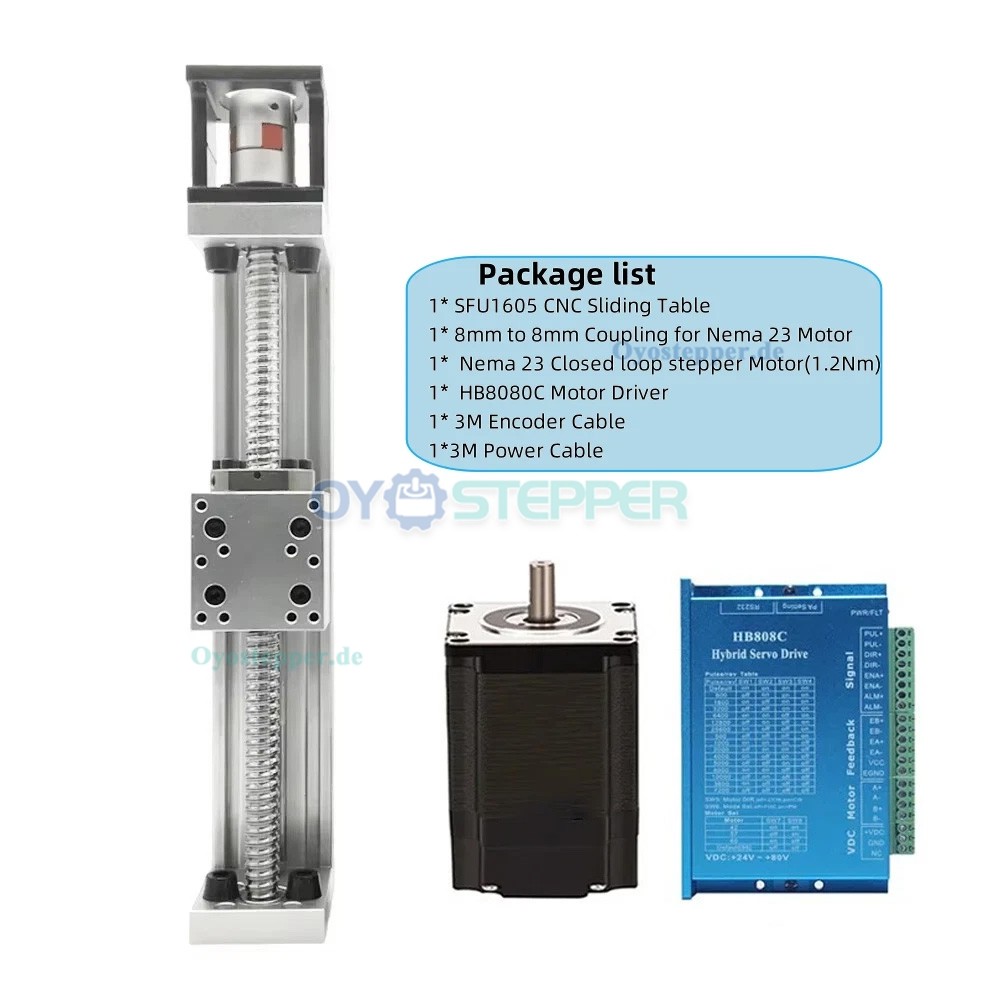

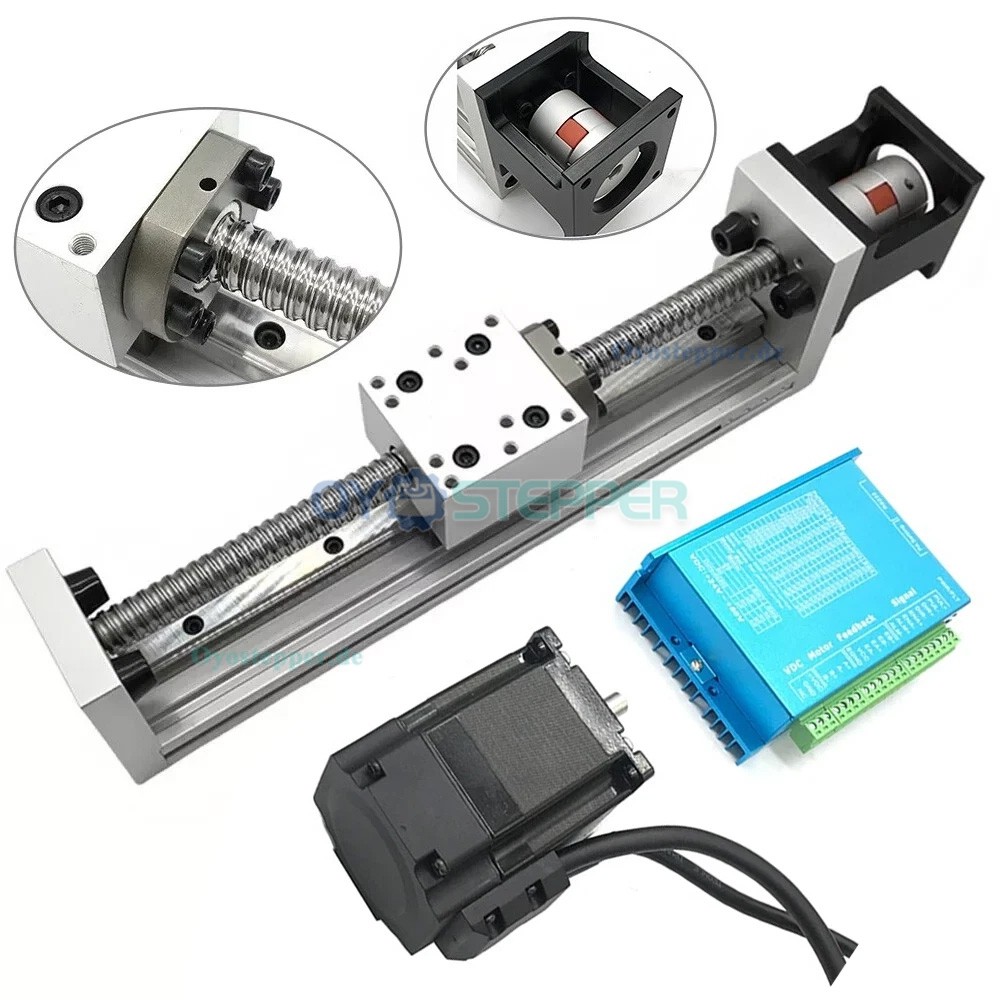

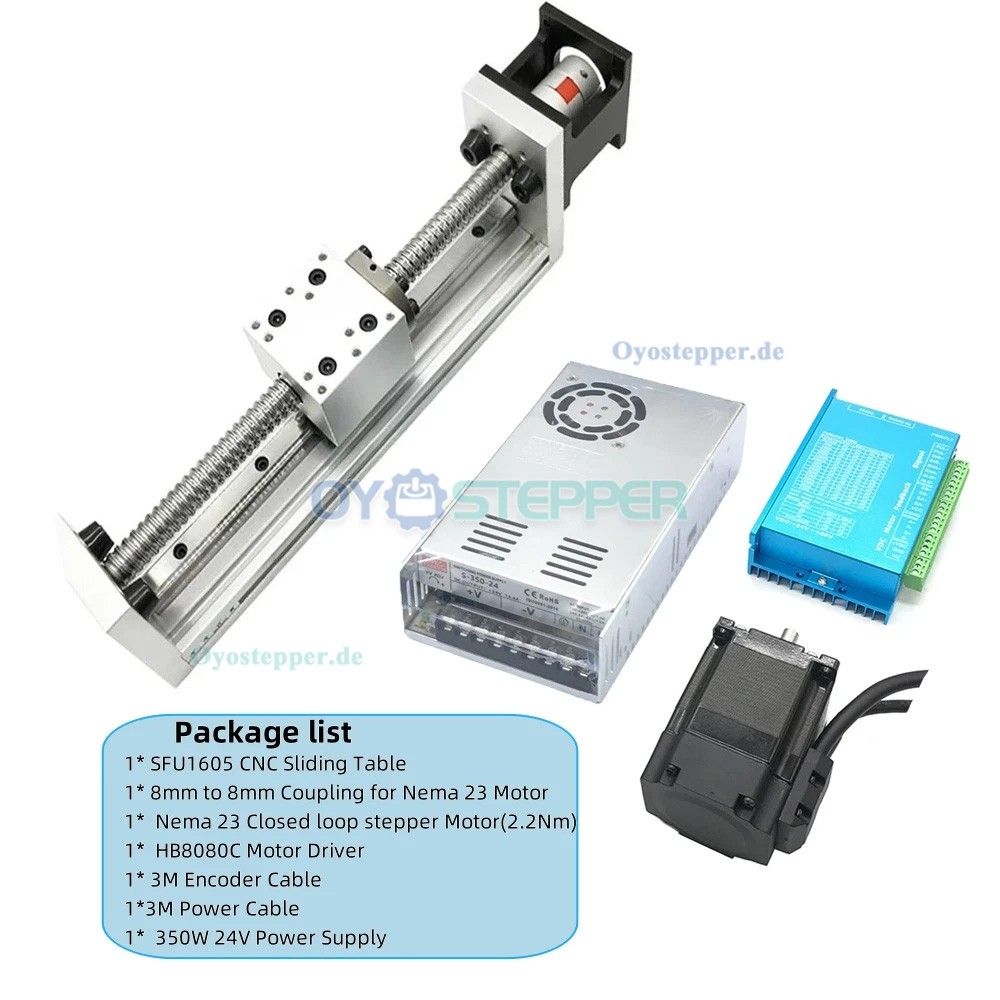

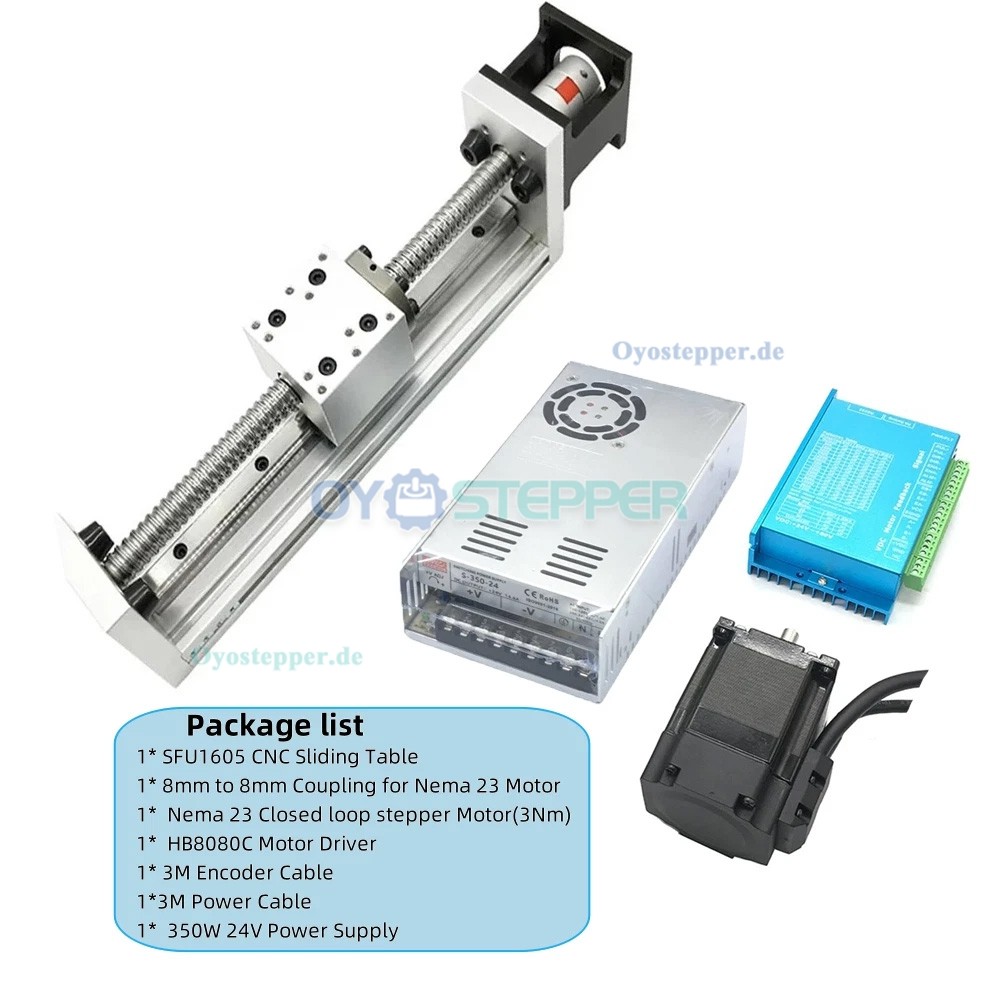

Motorisierte Lineartisch mit Kugelgewindetrieb und Closed Loop NEMA 23 Schrittmotor und Treibersatz

Motorisierte Lineartisch mit Kugelgewindetrieb und Closed Loop NEMA 23 Schrittmotor und Treibersatz



Merkmale:
C7-Kugelumlaufspindel mit Wiederholgenauigkeit von ±0,02–0,03 mm
Belastbarkeit bis 60 kg horizontal und 30 kg vertikal
Geschlossener Motorregelkreis mit Encoder-Rückmeldung zur Vermeidung von Schrittverlusten
16-stufige Unterteilung und 400 kHz Ansprechfrequenz
Kompatibel mit 5–24-V-Eingang, ohne externen Widerstand
Spannungsbereich: AC 18–80 V / DC 20–110 V
Einstellbare Impulsverzögerung (Werkseinstellung 40 ms)
Externe Alarm- und Positionsausgangsanschlüsse zur Systemüberwachung
Strukturkomponenten aus Kohlenstoffstahl, Wälzlagerstahl und Aluminiumlegierung.

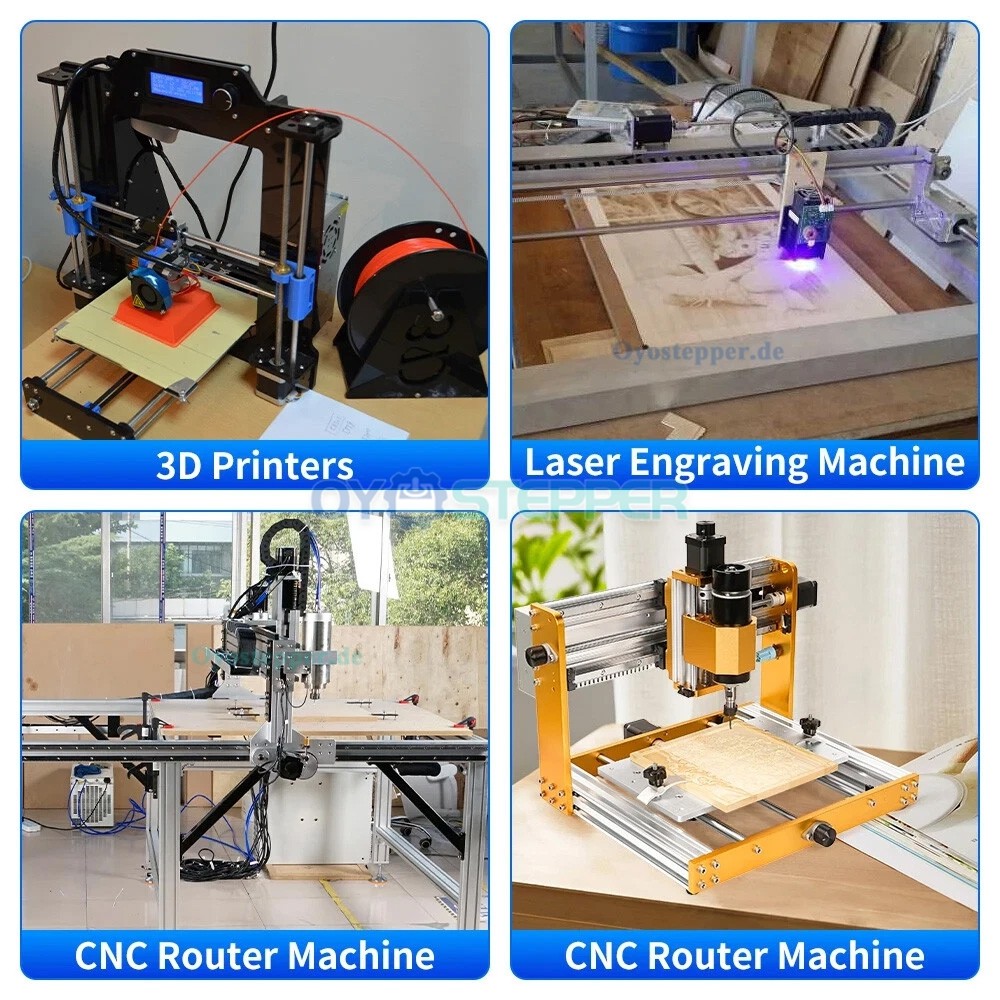

Anwendungen:
CNC-Maschinen (Z-Achsen-Hebe, Frästische, Lasergravierer)
Automatisierungssysteme (Pick-and-Place-Einheiten, Montageförderer);
Laboreinrichtungen (Mikroskoptische, Prüfplattformen);
3D-Drucker (Präzisionsbewegungstische);
Industrieeinrichtungen (Verpackungsmaschinen, Vorrichtungsbaugruppen);

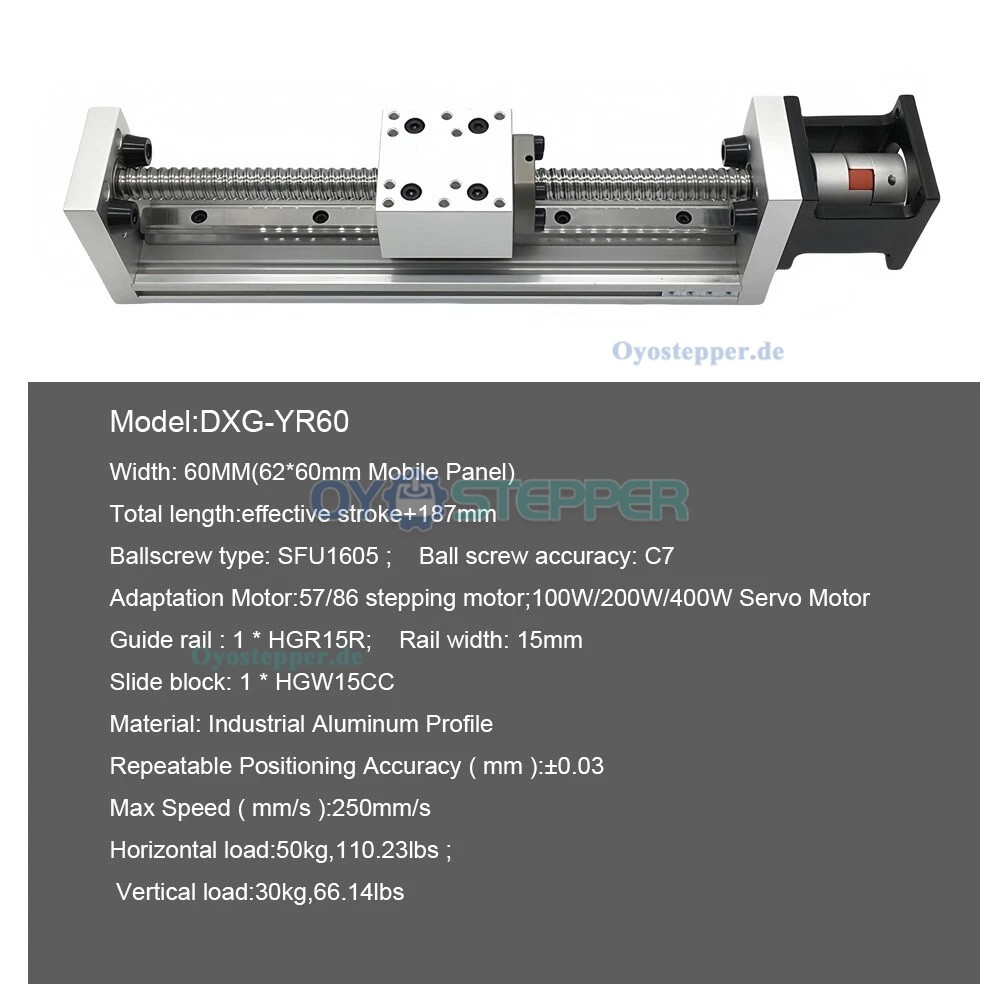

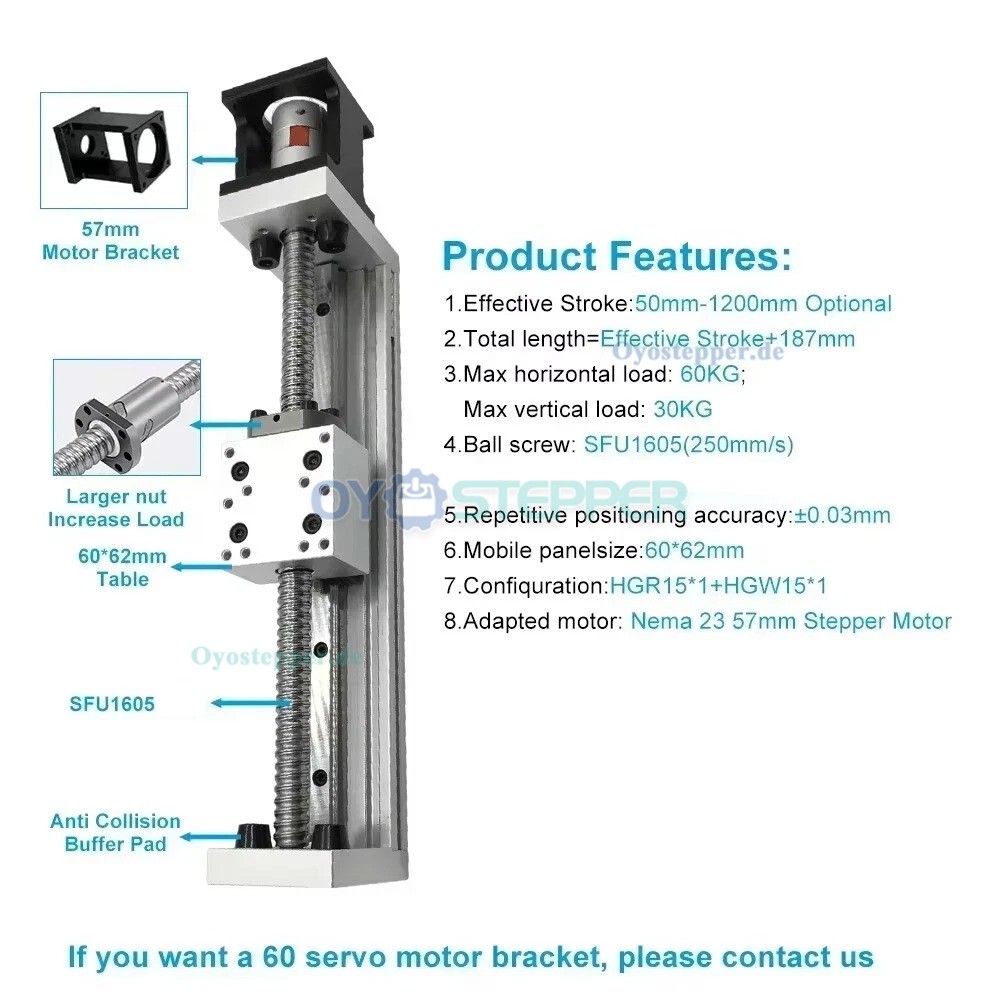

Parameter:
Modell: DXG-YR60

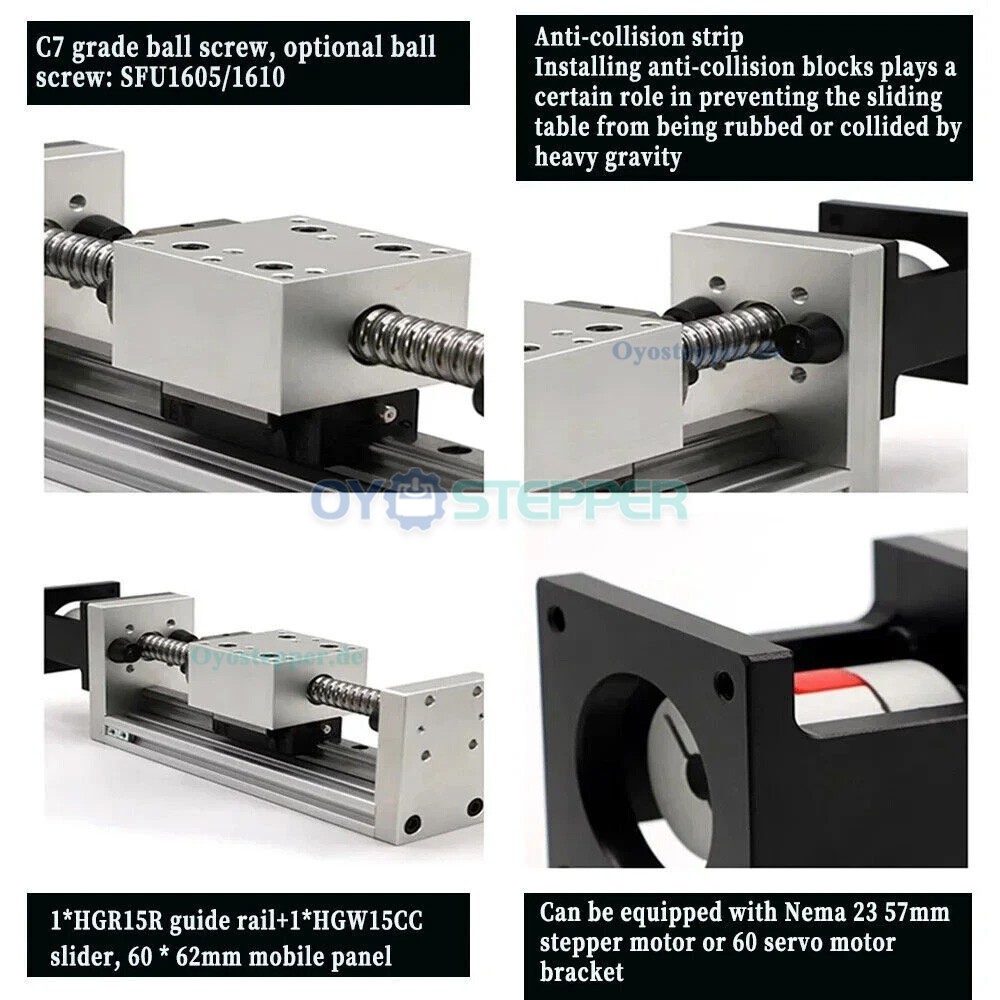

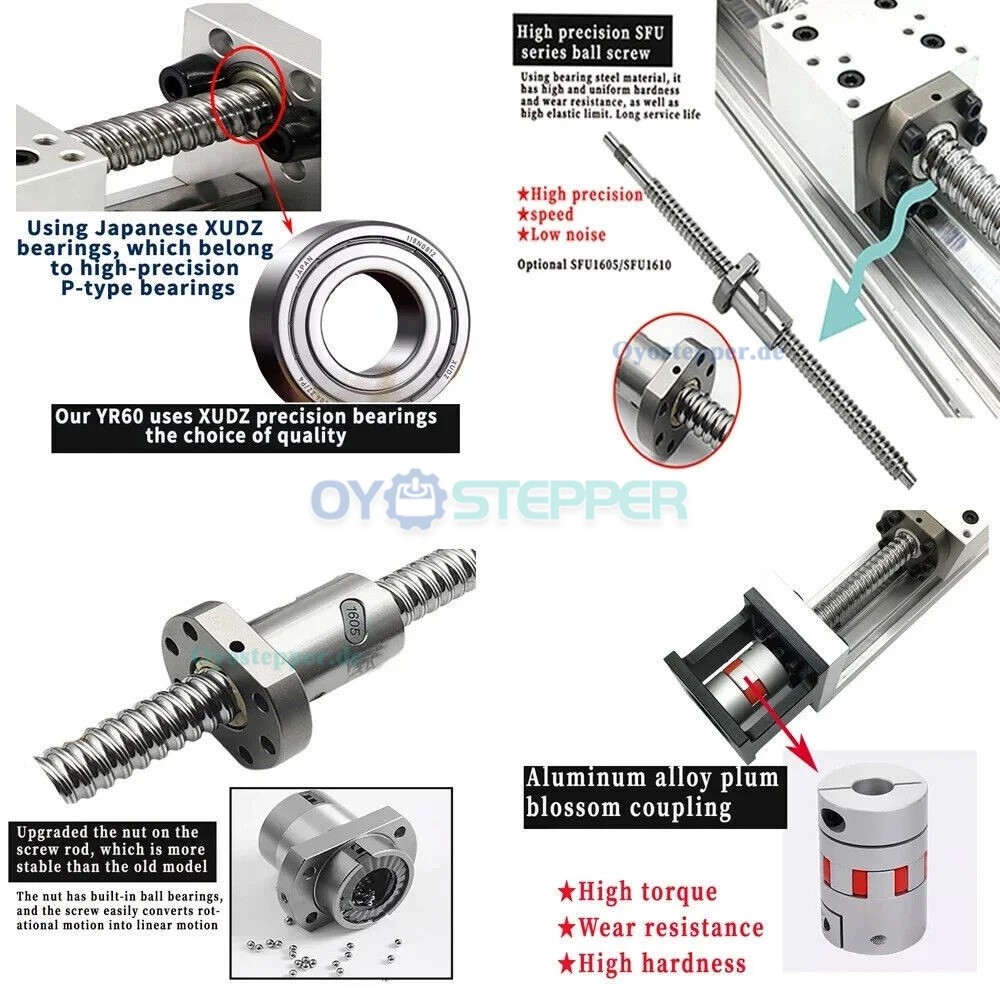

Kugelumlaufspindel-Typ: SFU1605 (16 mm Durchmesser, 5 mm Steigung)
Genauigkeit der Kugelumlaufspindel: Güte C7

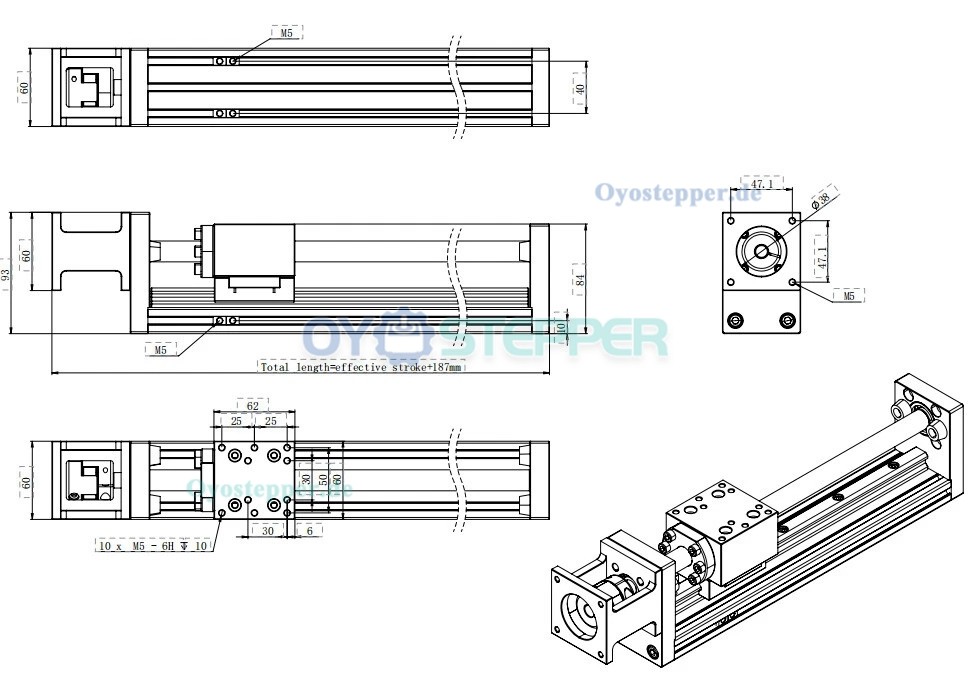

Effektiver Hub: 100–300 mm (wahlweise)
Gesamtlänge: Hub + 187 mm
Bewegliche Platte: 60 × 62 mm
Schlittenbreite: 60 mm
Führungstyp: HGR15R, Schlitten-Typ: HGW15CC
Horizontale Belastung: max. 60 kg
Vertikale Belastung: max. 30 kg
Wiederholpositioniergenauigkeit: ±0,02–0,03 mm

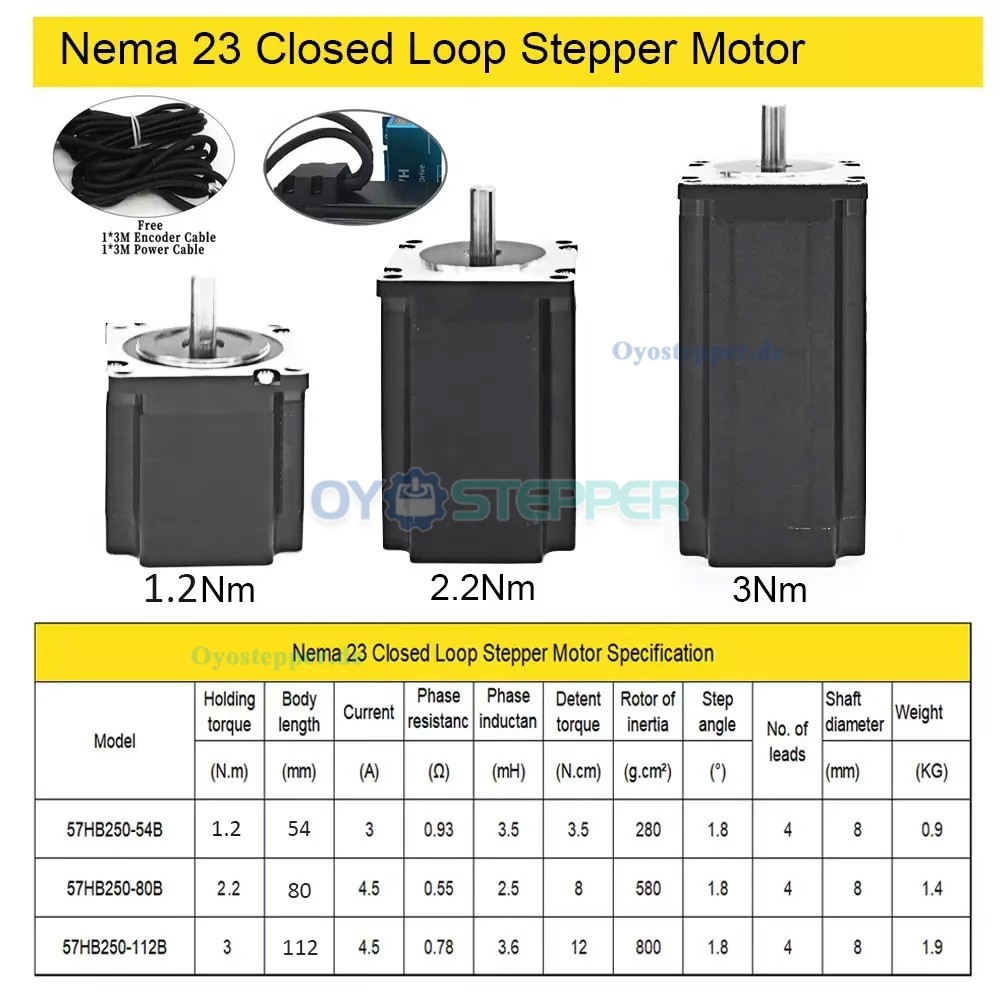

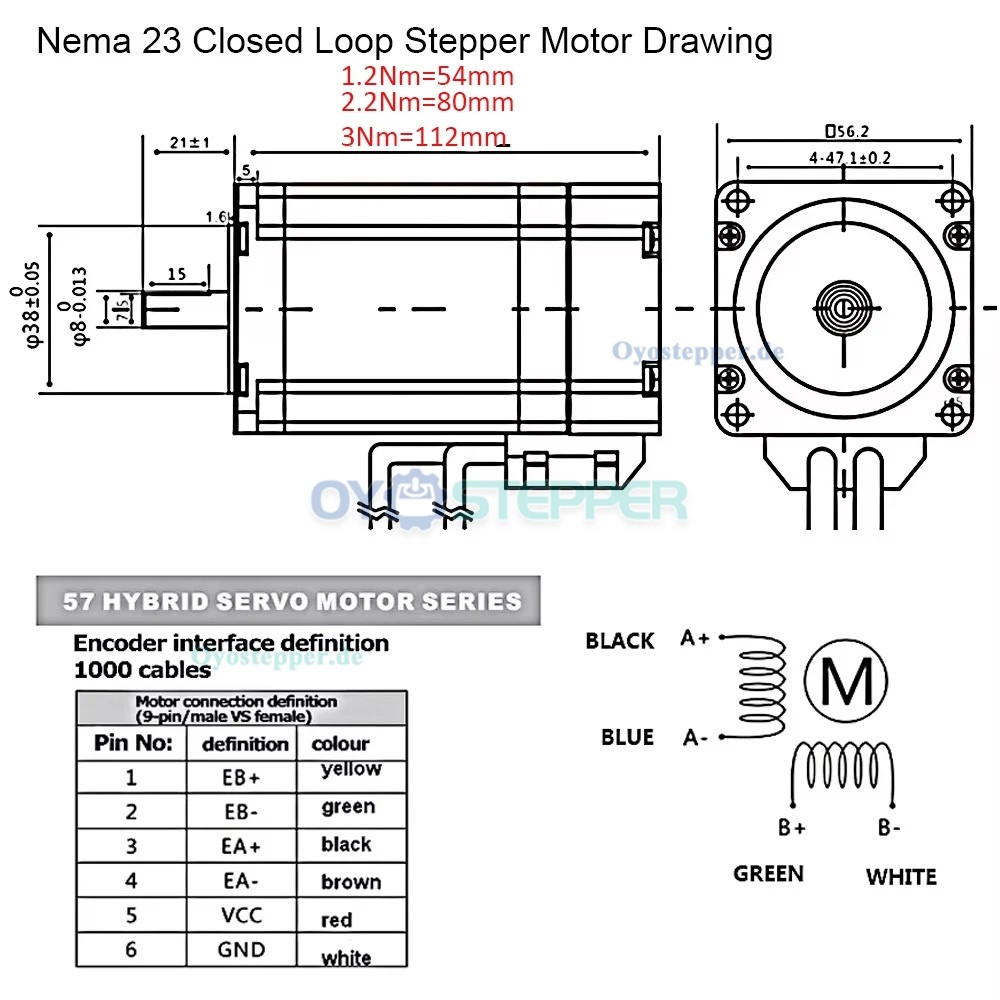

Motorunterstützung: Nema 23 Schrittmotor / 60er Servomotor
Material: Kohlenstoffstahl, Wälzlagerstahl, Aluminiumlegierung

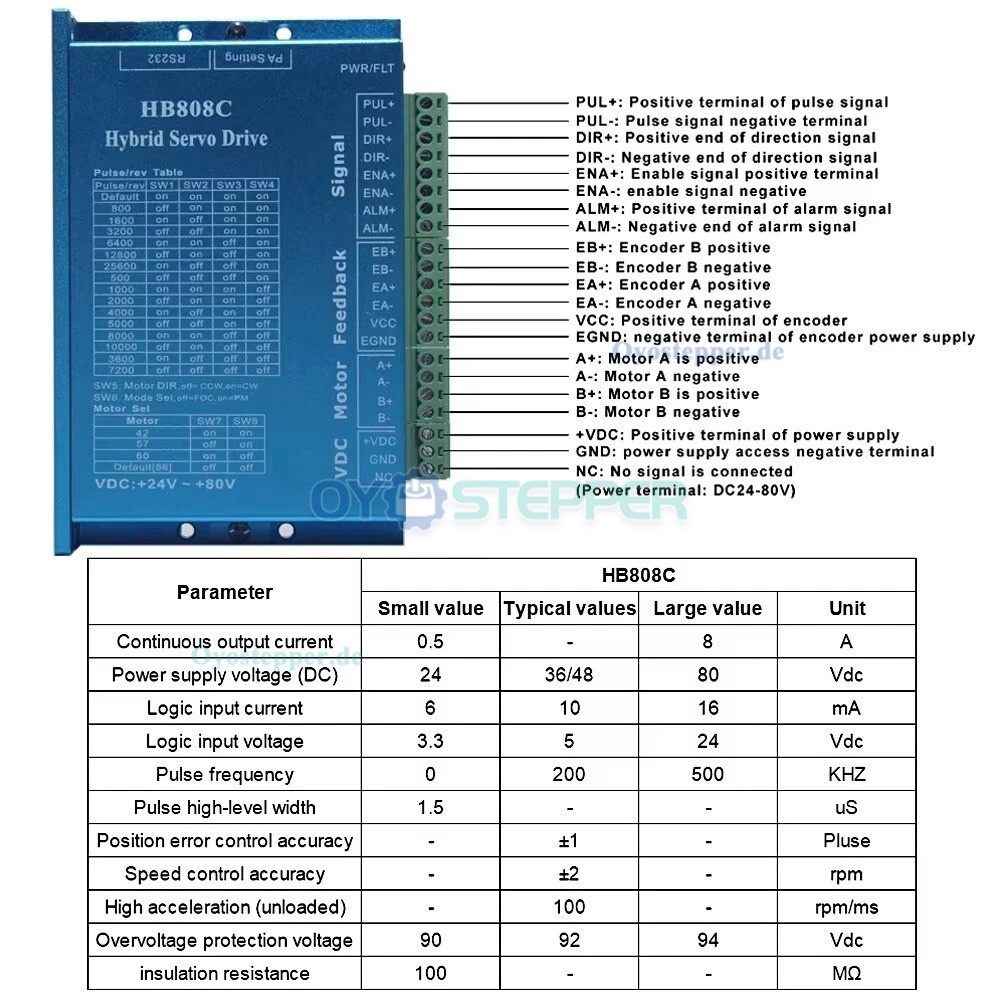

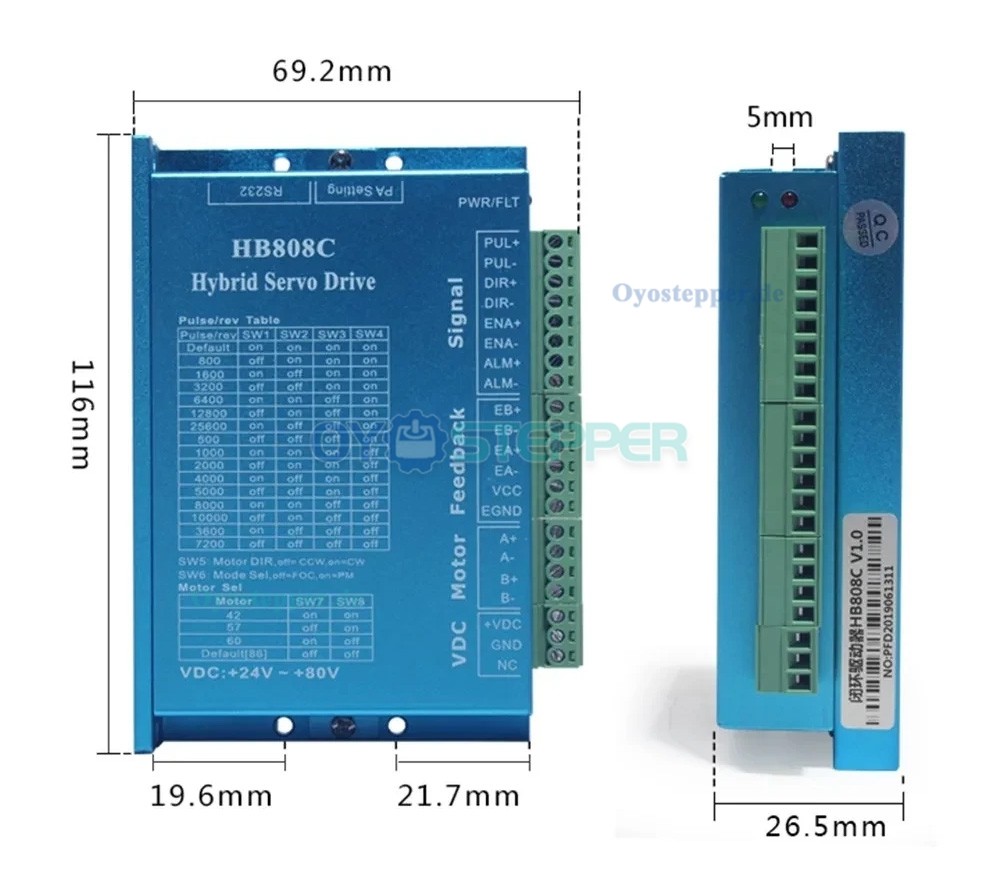

HB808C-Treiber-Spezifikation:
Modell: HB808C
Typ: DSP-gesteuerter Closed-Loop-Schrittantrieb
Maximaler Spitzenstrom: 8 A
Impulsantwortfrequenz: 200 kHz
Mikroschritt-Auflösung: 200–51200 PPR
Eingangsspannung: 20–80 V AC / 30–110 V DC
Schutzfunktionen: Überspannung, Überstrom, Folgefeller, Überlast
Signaleingang: Unterstützt PUL/DIR- und CW/CCW-Modi (Differenzial);
Kompatible Signale: 5–24 V (ohne Widerstand);
Kühlungsart: Luftkühlung;
Logiksignal-Strom: 7–16 mA;
