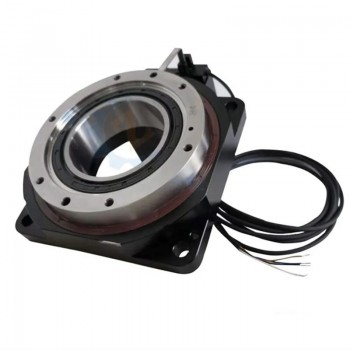

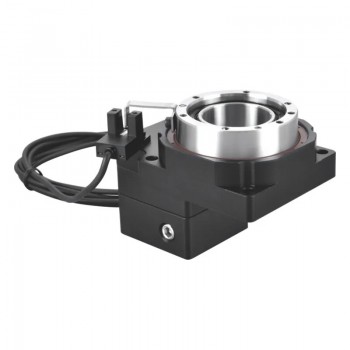

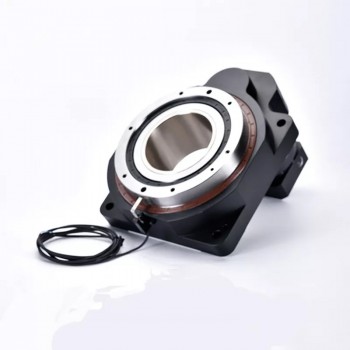

Hohlwellen Drehtisch Getriebe 10:1 für 57mm NEMA 23 Schrittmotor/Servomotor
Hohlwellen Drehtisch Getriebe 10:1 für 57mm NEMA 23 Schrittmotor/Servomotor
Dieses Hohlwellen-Drehtisch-Getriebe mit einem Übersetzungsverhältnis von 10:1 ist kompatibel mit 57 mm NEMA 23 Schrittmotoren und entsprechenden Servomotoren. Es eignet sich für Anwendungen mit rotatorischer Bewegung und standardisierten Anschlussmaßen.
Modelle:
ZCT85-10 8-38.1 Hohl-Drehtischgetriebe, Untersetzungsverhältnis 10:1 für 57-Zoll-NEMA23-Schrittmotor, Eingangswelle 8 mm
Bitte lesen Sie die folgenden Hinweise vor Ihrer Bestellung:
1st:Untersetzungsverhältnis
Das Übersetzungsverhältnis des von Ihnen bestellten Getriebes beträgt: 10:1
2.: Eingabegröße
Wir liefern das Getriebe in der folgenden Standardabmessung:
| Modell | Rahmen | Untersetzungsverhältnis | Wellendurchmesser des Motors | Montageflansch | Schraubenlochabstand |
| ZCT85-10 für Nema 23 Schrittmotor | 57mm | 10:1 | 14mm | 38.1mm | φ=66.7mm |
| ZCT85-10 für 60-Frame-Servomotor | 60mm | 10:1 | 8mm | 38.1mm | φ=66.7mm |

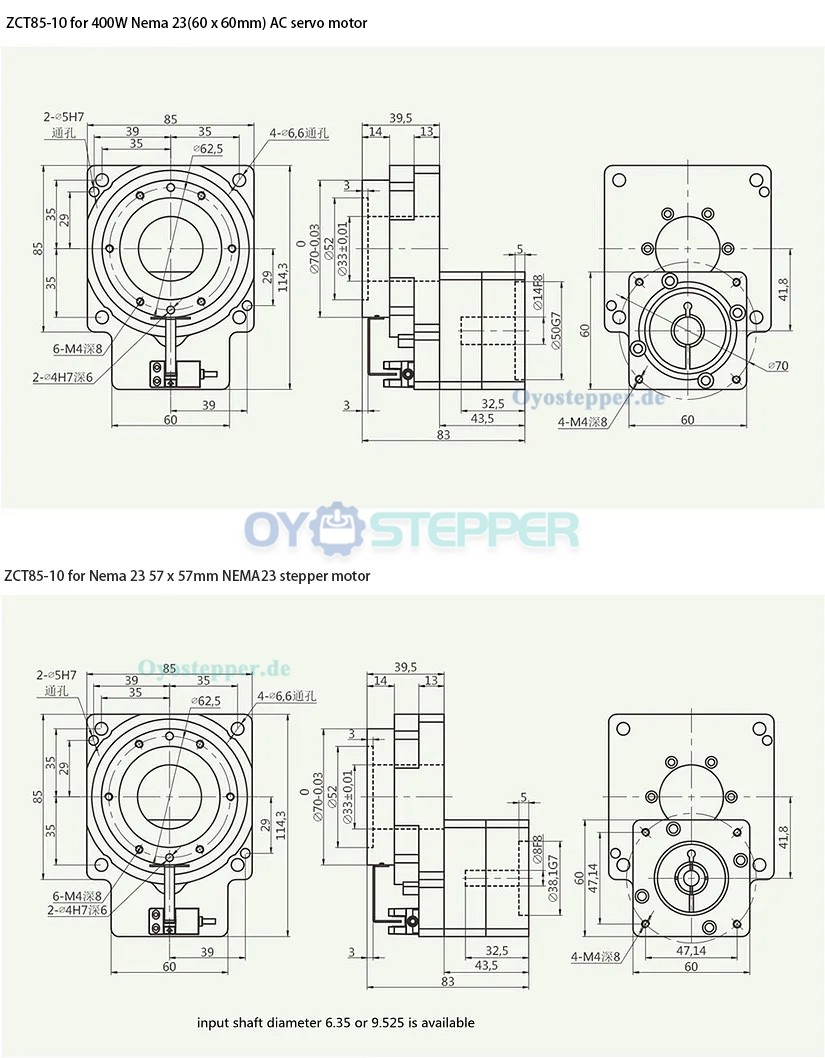

Wenn Sie Fragen zu den Abmessungen des Getriebes haben, senden Sie uns bitte die Maßzeichnung Ihres Motors. Wir bieten einen individuellen Anpassungsservice an und helfen Ihnen gerne dabei, den passenden Planetengetriebe für Ihren Motor auszuwählen.

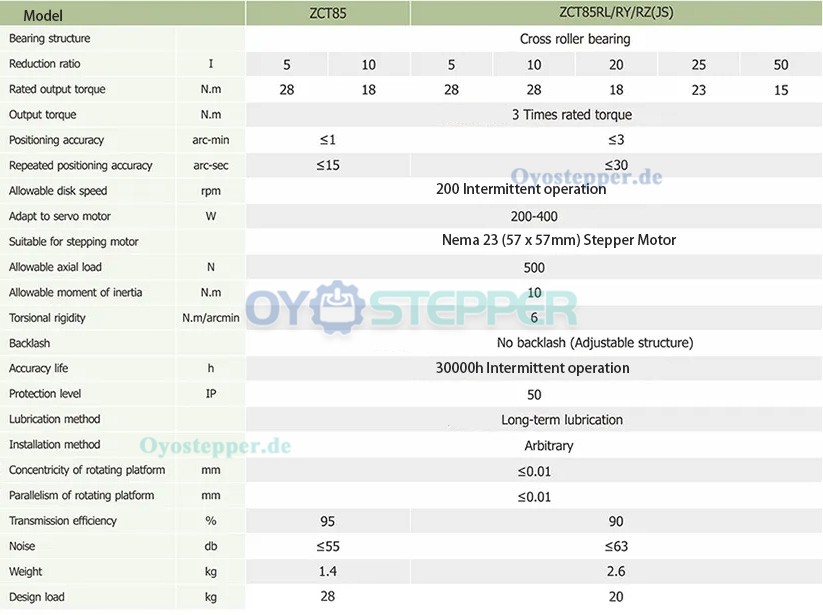

Hier sind die Parameter des Planetengetriebes:
.jpg "Hohlwellen Drehtisch Getriebe 10:1 für 57mm NEMA 23 Schrittmotor/Servomotor")
.jpg "Hohlwellen Drehtisch Getriebe 10:1 für 57mm NEMA 23 Schrittmotor/Servomotor")
| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 60 x 60 |
| Durchmesser der Eingangswelle(mm) | 8 / 14 |
| Länge der Eingangswelle(mm) | 32.5 |
| Passend für Motor | Nema 23 / 60 x 60mm Servomotor |
| Übersetzungsverhältnis | 10:1 |
| Eingangswelle Max. Länge | 32.5 |
| Getriebetyp | Hohler Drehantrieb |
| Zahnspiel bei Nulllast | Kein Spiel |
