Hohlwellen-Drehtisch-Getriebe,Übersetzung 10:1/18:1 für NEMA 34 (86mm) Schrittmotor
ZCT130-10/ZCT130-18 Hohlwellen-Drehtisch-Getriebe,Übersetzung 10:1/18:1 für NEMA 34 (86mm) Schrittmotor
Das ZCT130-10/ZCT130-18 Hohlwellen-Drehtisch-Getriebe ist mit Übersetzungsverhältnissen von 10:1 und 18:1 erhältlich und für NEMA 34 (86 mm) Schrittmotoren ausgelegt.
Die Konstruktion unterstützt Anwendungen mit Drehbewegungen, bei denen kompakte Abmessungen und ein definiertes Übersetzungsverhältnis benötigt werden.
Modell:
ZCT130-10 14-73 Hohl-Drehtischgetriebe, Untersetzungsverhältnis 10:1 für 86er-Baureihe, NEMA34-Schrittmotor, Eingangswelle 14 mm
ZCT130-18 14-73 Hohl-Drehtischgetriebe, Untersetzungsverhältnis 18:1 für 86er-Baureihe, NEMA34-Schrittmotor, Eingangswelle 14 mm
Bitte lesen Sie die folgenden Hinweise vor Ihrer Bestellung:
1st:Untersetzungsverhältnis
Die Übersetzung des von Ihnen bestellten Planetengetriebes beträgt: 10:1 oder 18:1.
2. Eingangswelle
Das Planetengetriebe wird mit folgenden Standardabmessungen für die Eingangswelle ausgeliefert:
| Modell | Rahmen | Untersetzungsverhältnis | Wellendurchmesser des Motors | Montageflansch | Schraubenlochabstand diagonal |

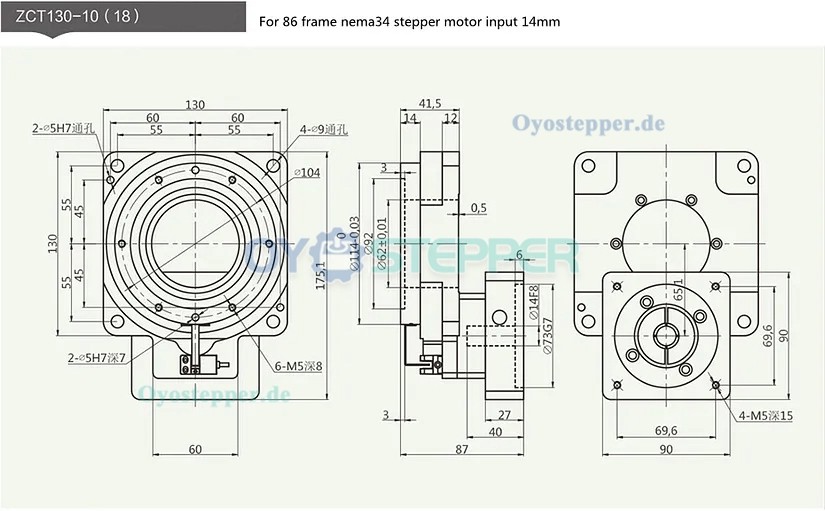

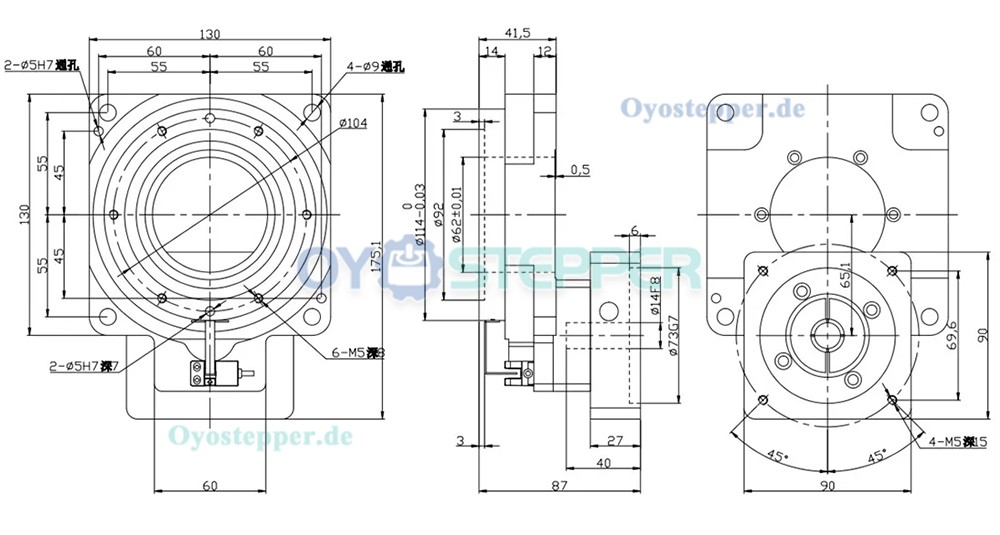

| ZCT130-10 für Nema 34 Schrittmotor | 86mm | 10:1 | 14mm | 73mm | 98.4mm |
| ZCT130-18 für Nema 34 Schrittmotor | 86mm | 18:1 | 14mm | 73mm | 98.4mm |

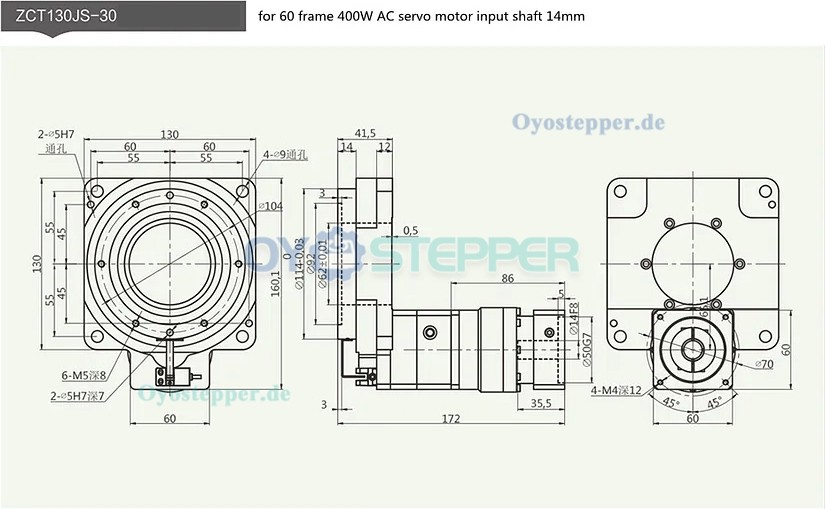

| ZCT130JS-30 für 90-Rahmen-Servomotor | 60mm | 30:1 | 14mm | 73mm | 98.4mm |
Bei Fragen zu den Abmessungen des Planetengetriebes senden Sie uns bitte die Maßzeichnung Ihres Motors. Wir bieten einen Anpassungsservice an und unterstützen Sie gerne bei der Auswahl eines passenden Planetengetriebes für Ihren Motor.
3. Technische Parameter
Wenn Sie Anfragen zur Anpassung von Genauigkeit, Eingangs- und Ausgangsabmessungen oder Übersetzungsverhältnis haben, können Sie uns gerne schreiben.
Hier sind die Parameter des Planetengetriebes:
.jpg "Hohlwellen-Drehtisch-Getriebe,Übersetzung 10:1/18:1 für NEMA 34 (86mm) Schrittmotor")
.jpg "Hohlwellen-Drehtisch-Getriebe,Übersetzung 10:1/18:1 für NEMA 34 (86mm) Schrittmotor")
.jpg "Hohlwellen-Drehtisch-Getriebe,Übersetzung 10:1/18:1 für NEMA 34 (86mm) Schrittmotor")
| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 87 x 87 |
| Durchmesser der Eingangswelle(mm) | 14 |
| Länge der Eingangswelle(mm) | 40 / 35.5 |
| Passend für Motor | Nema 37 / 60x60mm Servomotor |
| Übersetzungsverhältnis | 10:1 / 18:1 / 30:1 |
| Eingangswelle Max. Länge | 40 / 35.5 |
| Getriebetyp | Hohler Drehantrieb |
| Zahnspiel bei Nulllast | Kein Spiel |
