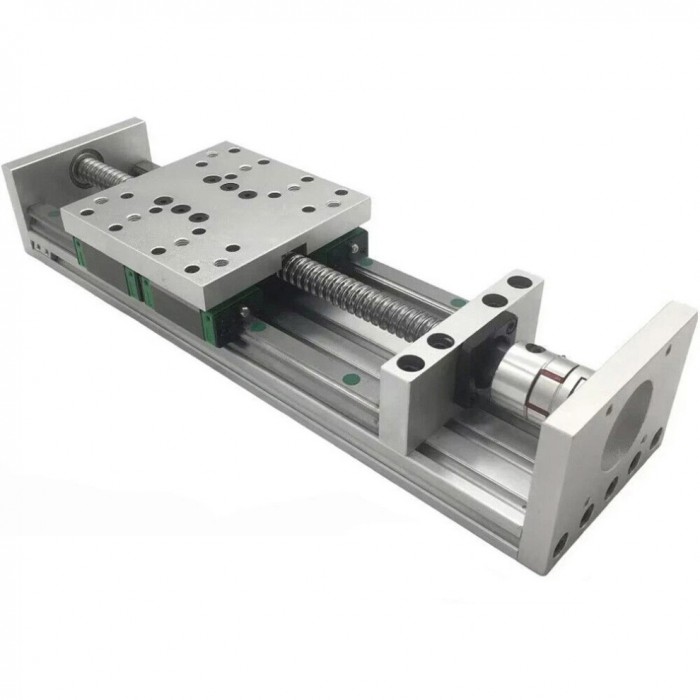

Linearführungsschiene mit Kugelgewindetrieb, 70–100kg, HGR15 XYZ CNC Schlitten

Linearführungsschiene mit Kugelgewindetrieb, 70–100kg, HGR15 XYZ CNC Schlitten

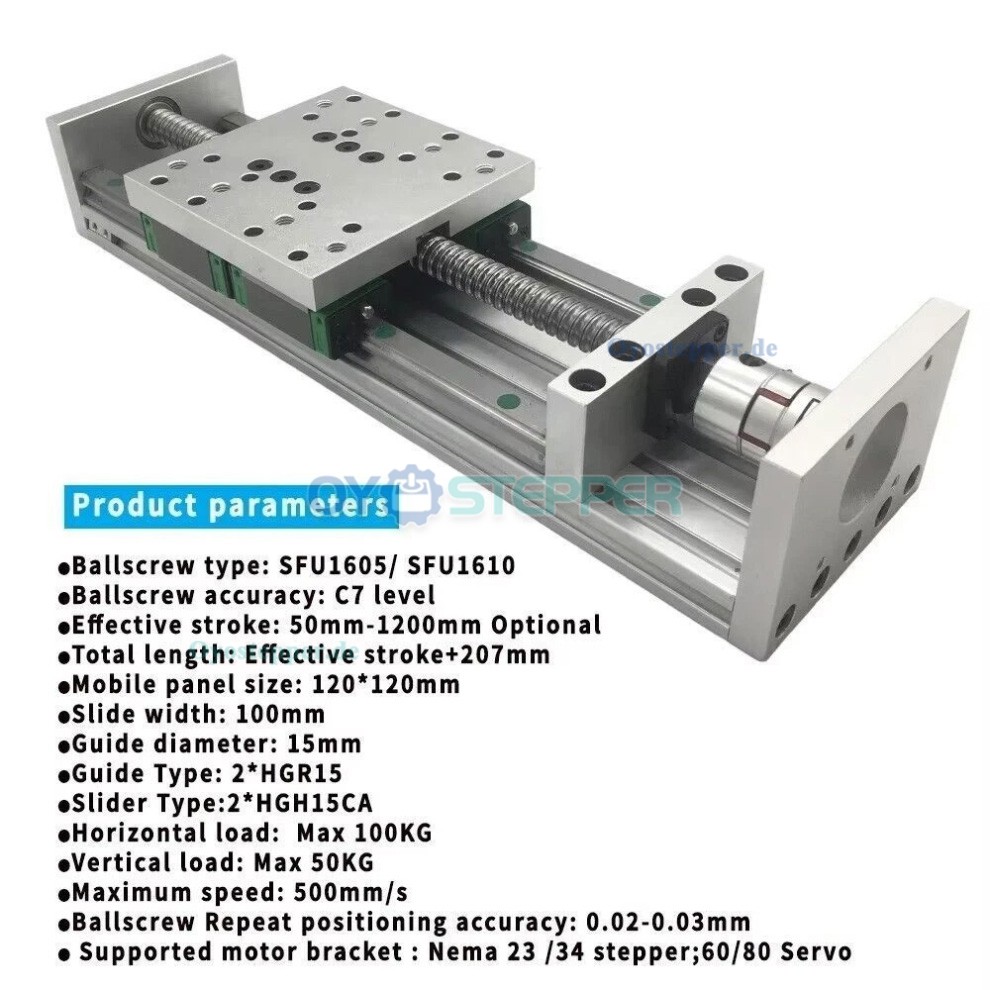

Spezifikationen — SXG120×120 Schiebetisch：
Modell: SXG120×120
Bewegliche Platte: 120 × 120 mm
Schlittenbreite: 100 mm
Kugelumlaufspindel: SFU1605 (Ø16 mm, 5 mm Steigung; ≈5 mm Vorschub pro Umdrehung)
Genauigkeit der Kugelumlaufspindel: C7
Effektiver Hub (Optionen): 50–1200 mm
Gesamtlänge: effektiver Hub + 207 mm

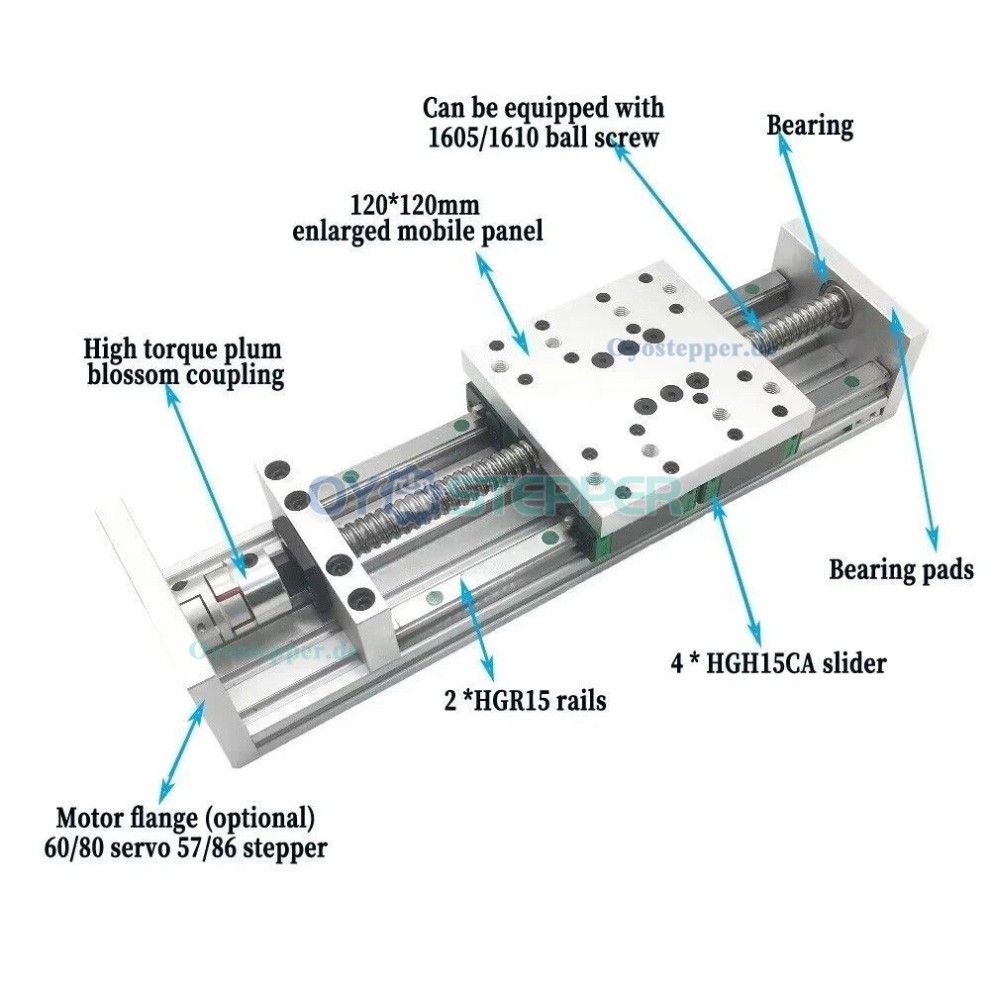

Führungen: 2 × HGR15-Schienen, 2 × HGH15CA-Schlitten
Führungsdurchmesser (Schienenspezifikation): 15 mm
Nennvorschubgeschwindigkeit: bis zu 500 mm/s
Nennlasten: horizontal 100 kg; vertikal 50 kg
Wiederholpositioniergenauigkeit (Kugelspindel): 0,02–0,03 mm
Motorhalterungs-Kompatibilität: NEMA 23 / NEMA 34 Schrittmotoren; 60 mm / 80 mm Servomotoren
Materialien: Kugelspindel und Schienen – Kohlenstoff-/Wälzlagerstahl; Grundplatte – Aluminiumlegierung.

Hinweis:
Bitte überprüfen Sie vor der Bestellung die Hublänge, Motoranschlüsse und Kupplungsgröße.
Montage und Betrieb nur innerhalb der angegebenen mechanischen und umgebungsbezogenen Grenzwerte.

Paketoptionen
Für NEMA 23-Halterung:
1 × SXG120×120 Schiebetisch
1 × 8-mm-Kupplung (für NEMA 23, 57mm Schrittmotor)

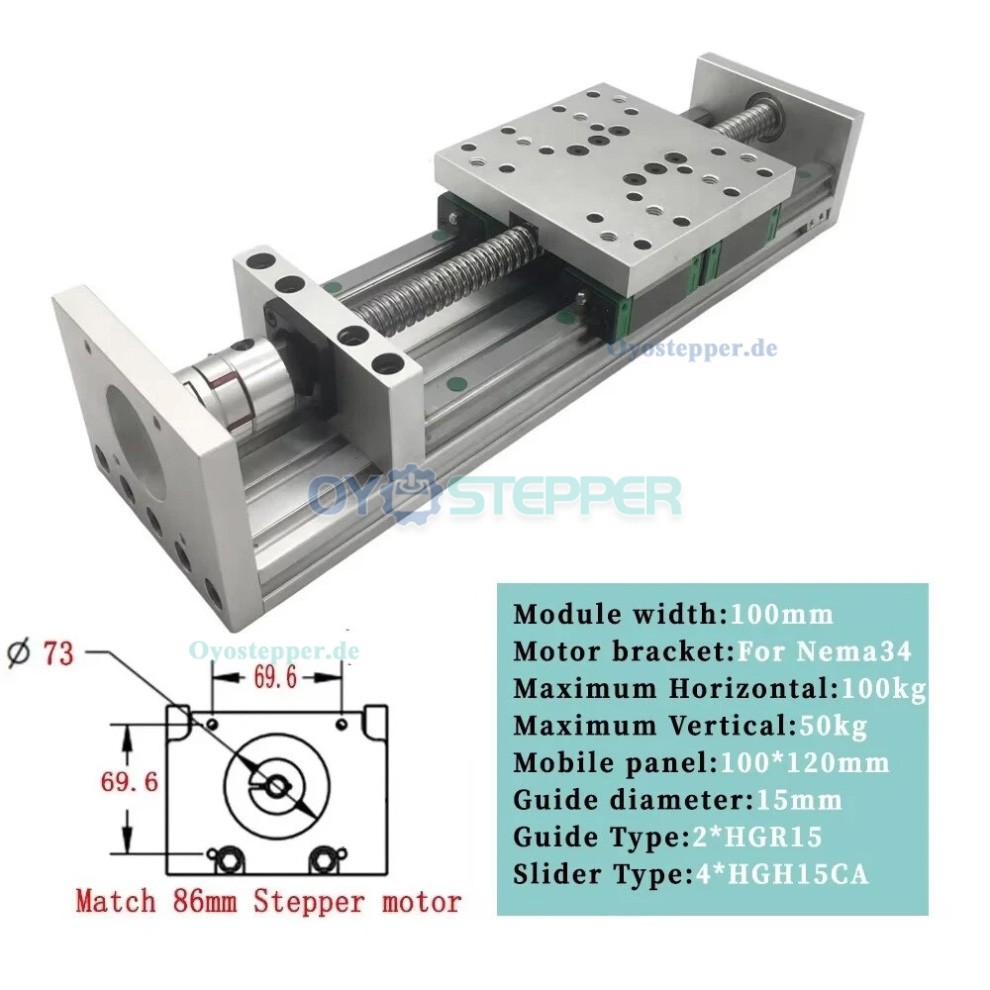

Für NEMA 34-Halterung:
1 × SXG120×120 Schiebetisch
1 × 14-mm-Kupplung (für NEMA 34, 86mm Schrittmotor)

Für 60-mm-Servohalterung:
1 × SXG120×120 Schiebetisch
1 × 14-mm-Kupplung (für 60mm Servomotor)

Für 80-mm-Servohalterung:
1 × SXG120×120 Schiebetisch
1 × 19-mm-Kupplung (für 80mm Servomotor)
