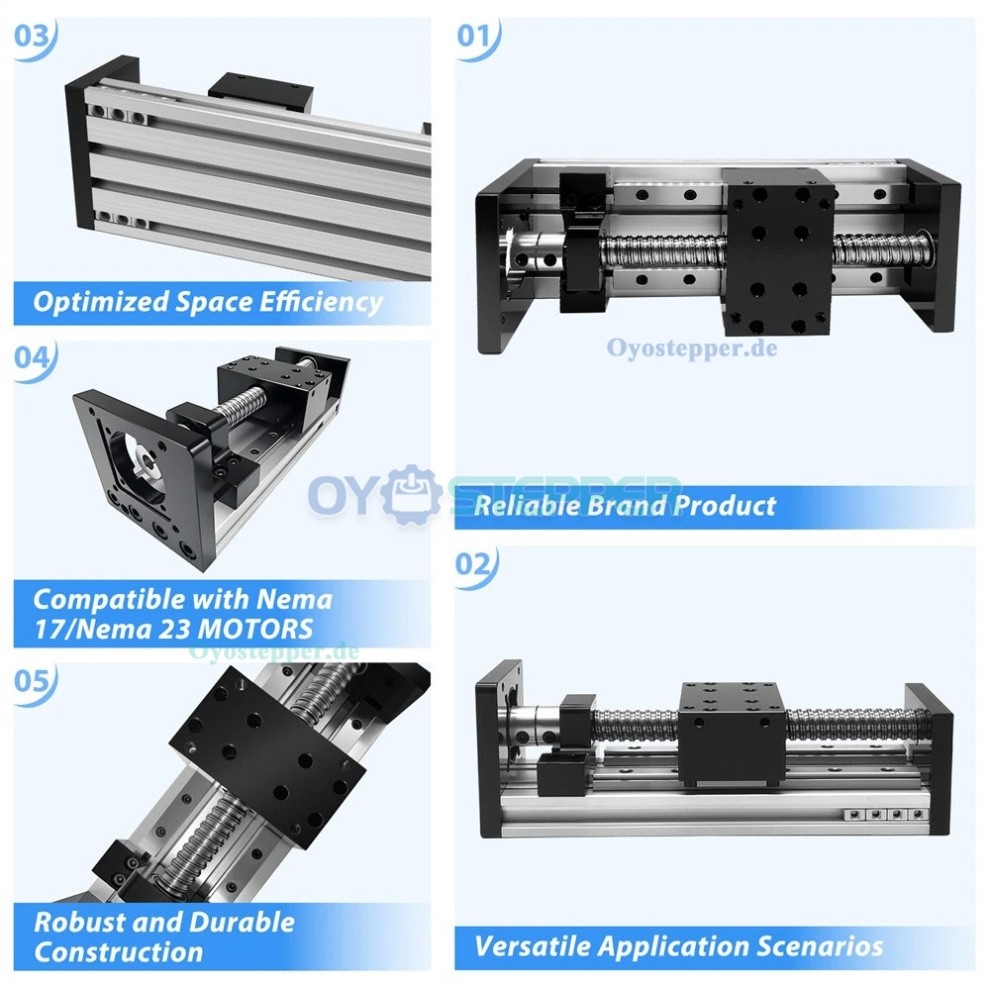

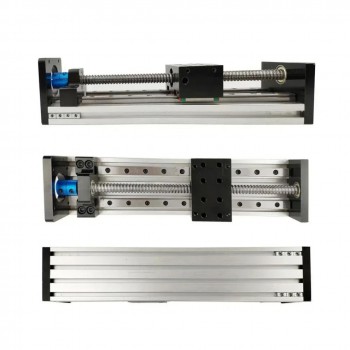

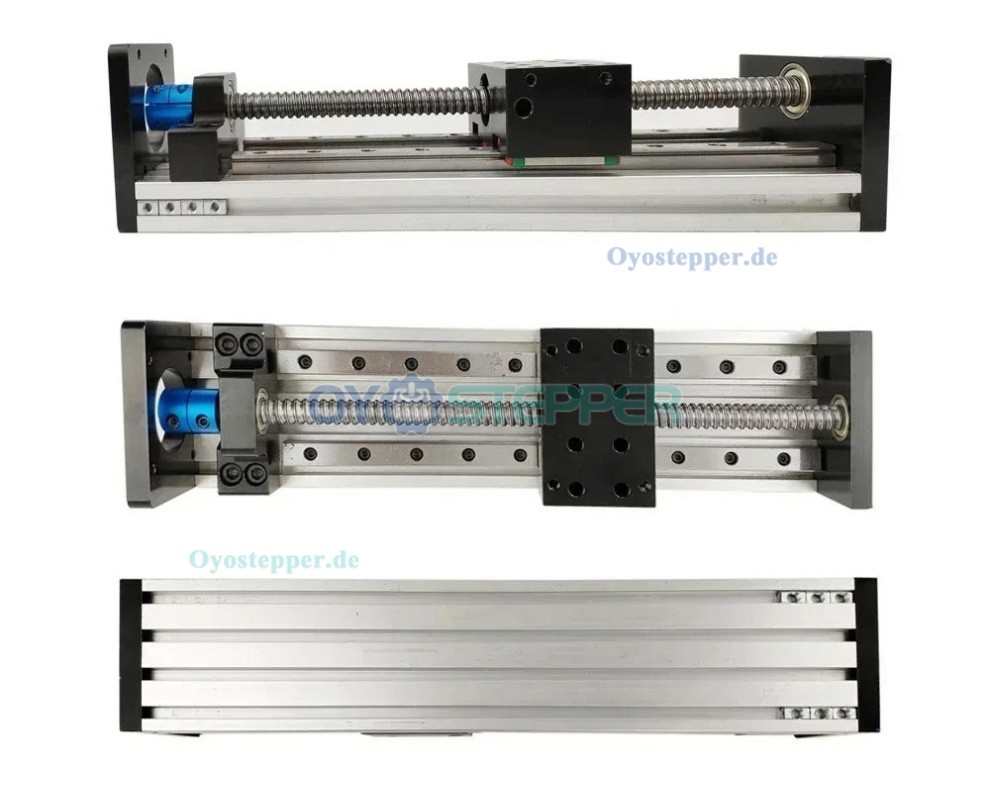

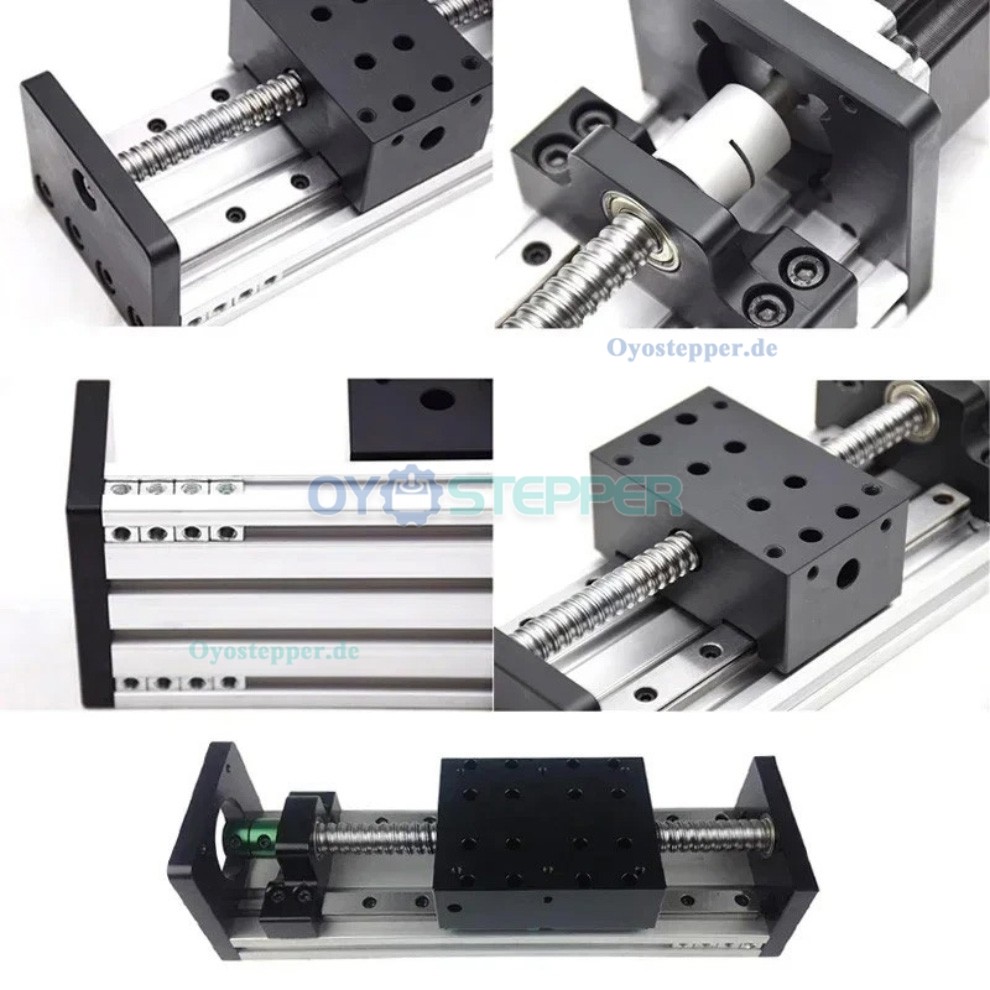

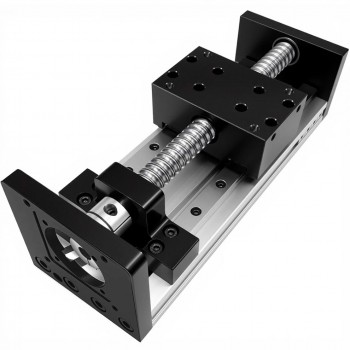

Motorisierter Linearführungs-Schlitten mit Kugelgewindetrieb für Nema 17/ Nema 23 Schrittmotoren

Motorisierter Linearführungs-Schlitten mit Kugelgewindetrieb für Nema 17/ Nema 23 Schrittmotoren

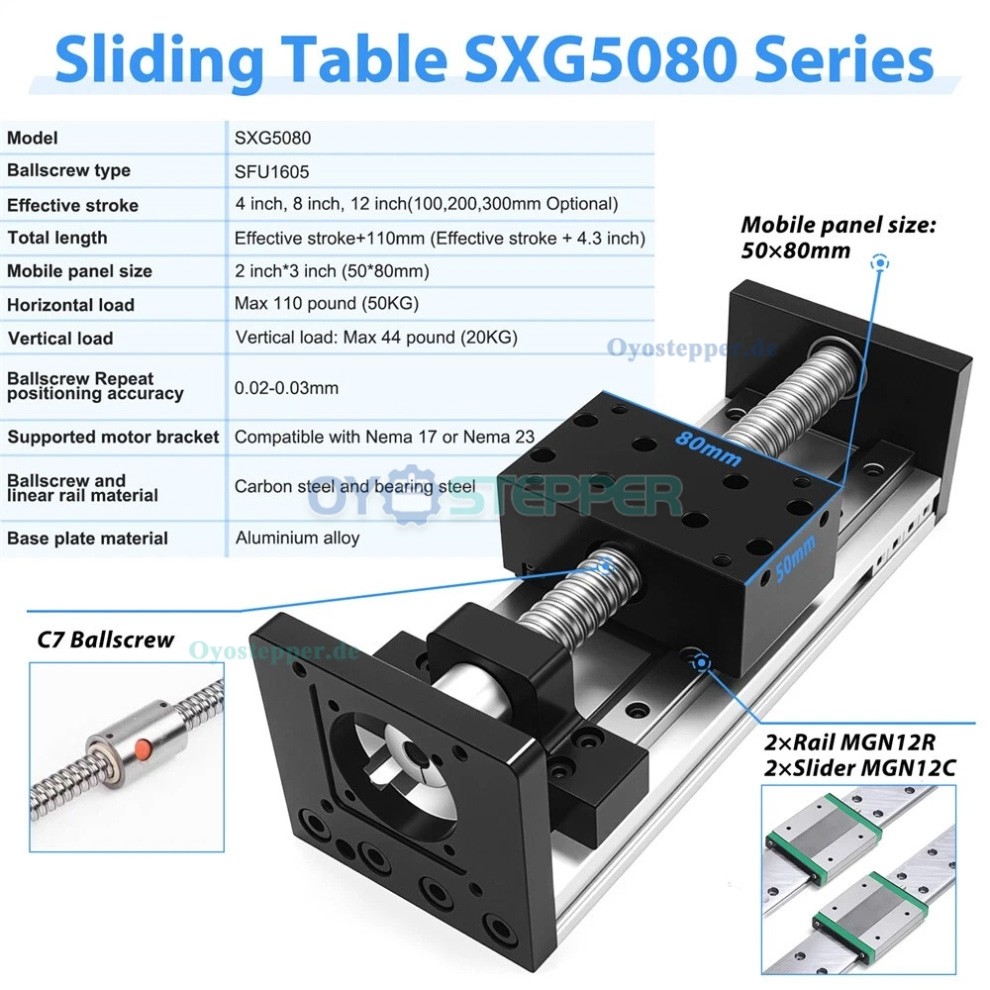

Merkmale:

Kugelgewindetrieb und Führungen: Ausgestattet mit einer SFU1605-Kugelgewindespindel (Genauigkeitsklasse C7, Ø 16 mm, Steigung 5 mm) sowie zwei MGN12-Linearführungen für geführte Linearbewegung.

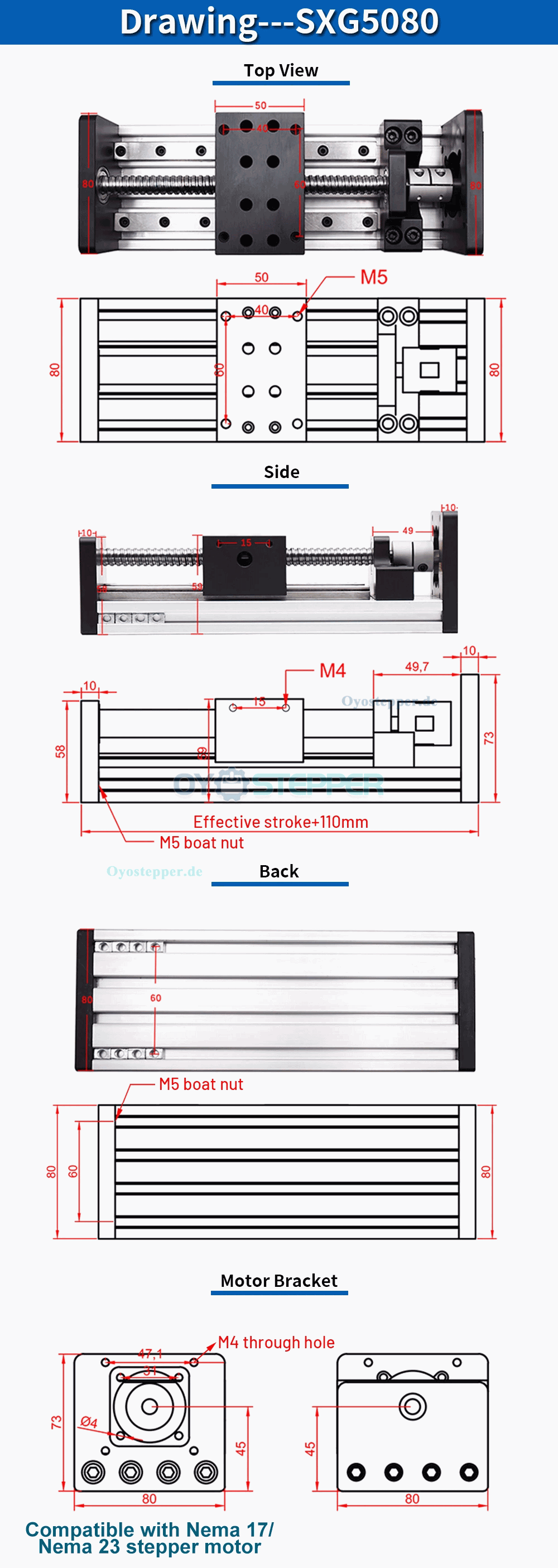

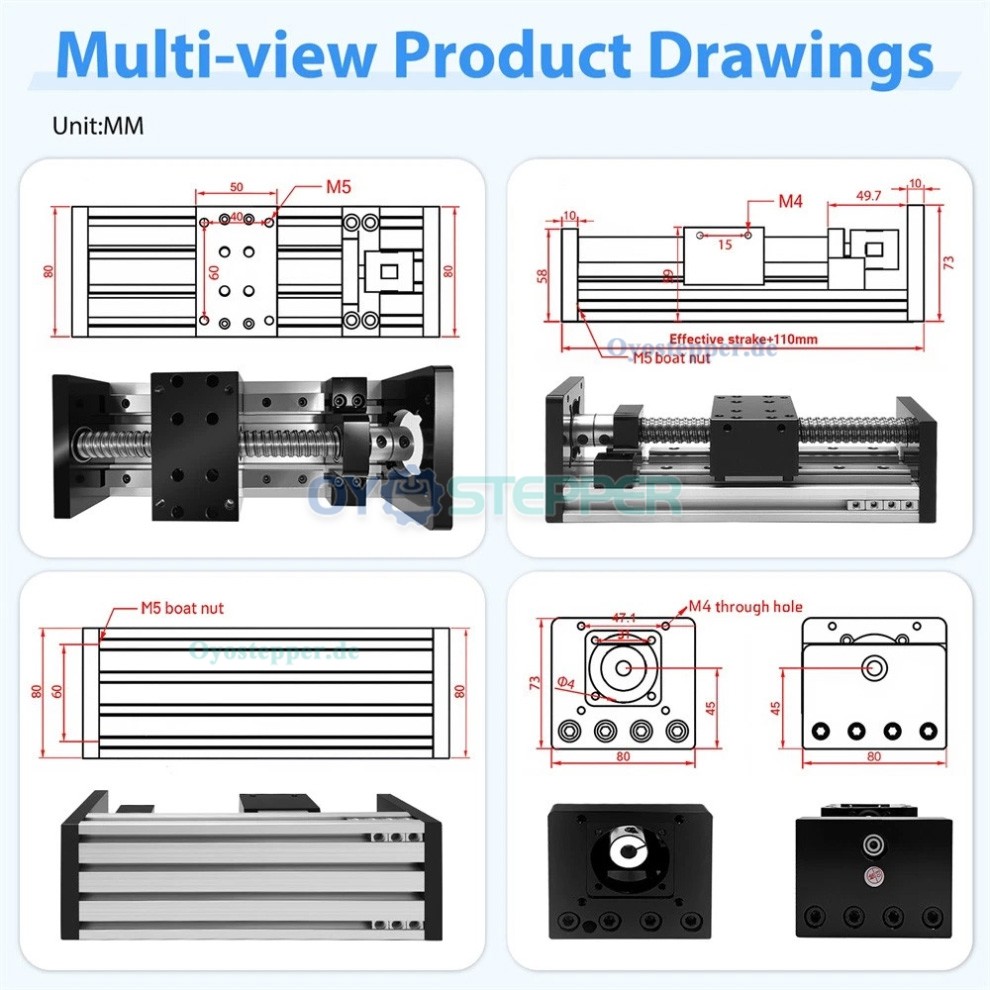

Hubbereich: Effektiver Hub von 100 mm bis 300 mm verfügbar. Gesamtlänge = Hub + 110 mm.

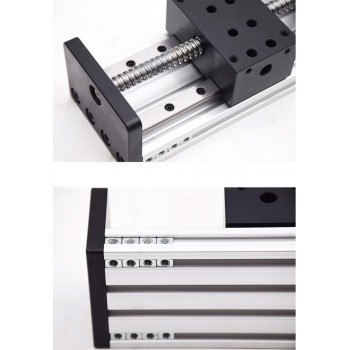

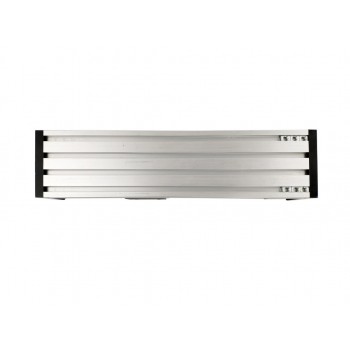

Material: Grundplatte aus Aluminiumlegierung; Kugelgewindespindel und Führungen aus Kohlenstoffstahl und Wälzlagerstahl.

Last und Geschwindigkeit: Horizontale Traglast bis 60 kg, vertikale Traglast bis 30 kg; maximale Verfahrgeschwindigkeit 500 mm/s.

Wiederholgenauigkeit: 0,02–0,03 mm.

Motor-Kompatibilität: Kompatibel mit NEMA-17- und NEMA-23-Schrittmotoren (Motoren nicht enthalten).

Größe der beweglichen Platte: 50 × 80 mm.

Lieferumfang:
1 × CNC-Lineartisch (Slide Table)
1 × Kupplung 8 mm–8 mm (für NEMA-23-Schrittmotor)

Optionale Ausführungen:
Kundenspezifische Hub-Längen und alternative Kugelgewindetrieb-Typen (z. B. SFU1204 oder SFU1610) auf Anfrage verfügbar.
