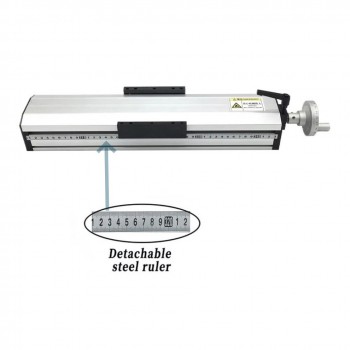

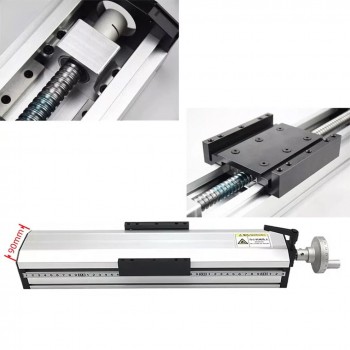

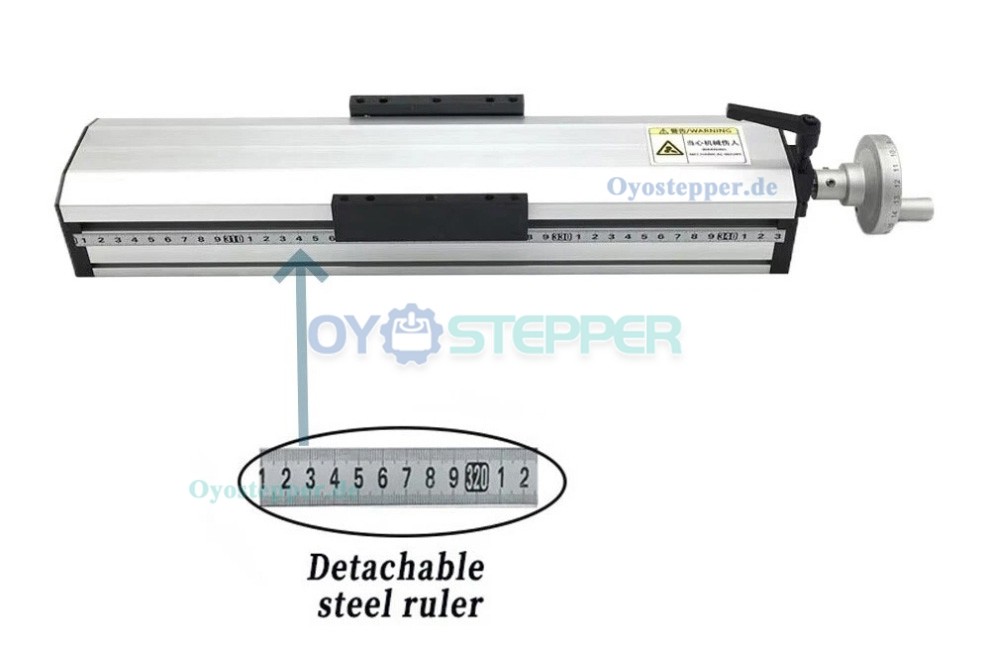

QMF90 Vollständig abgedichteter Linearführungs Schlitten mit Kugelgewindetrieb (10-70 kg)

QMF90 Vollständig abgedichteter Linearführungs Schlitten mit Kugelgewindetrieb (10-70 kg)

Merkmale:

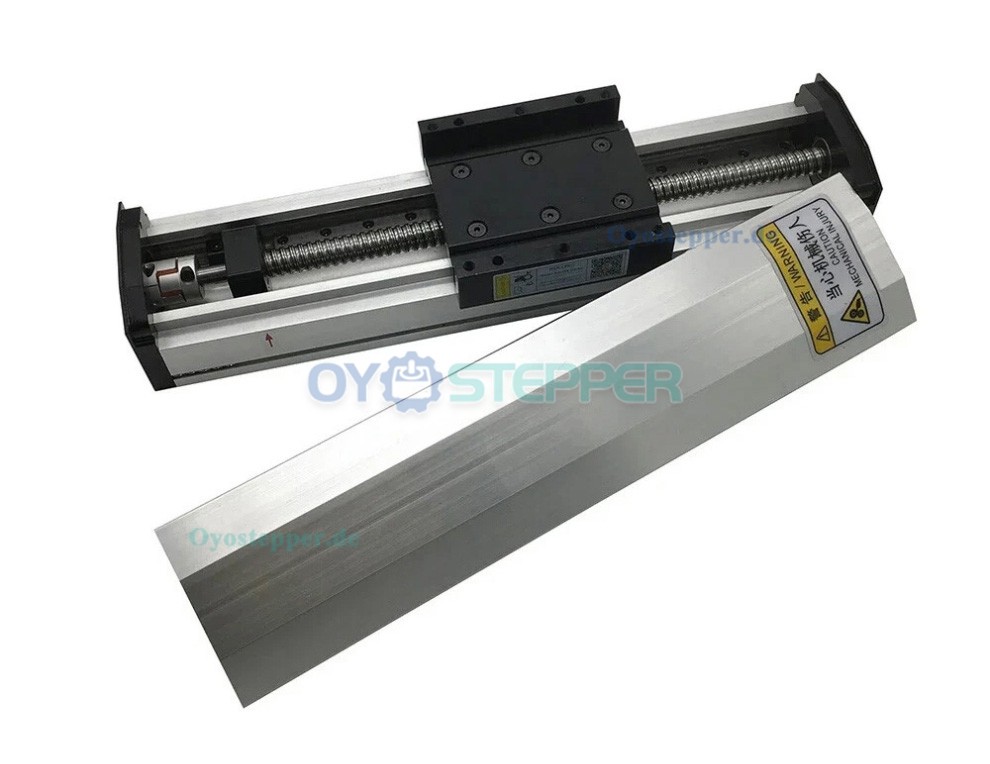

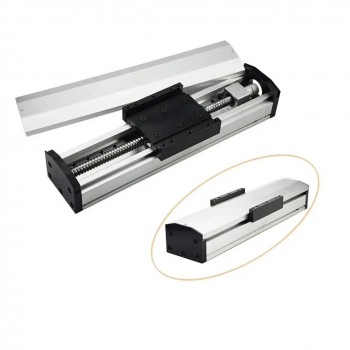

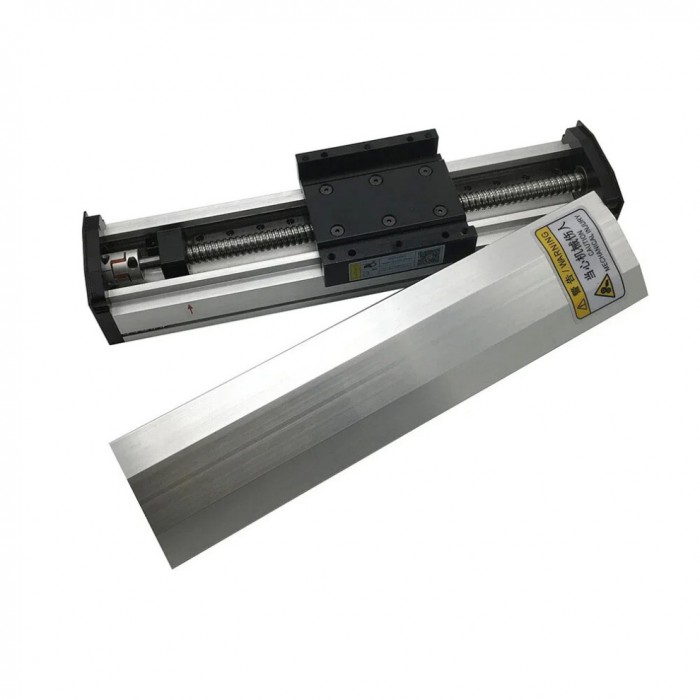

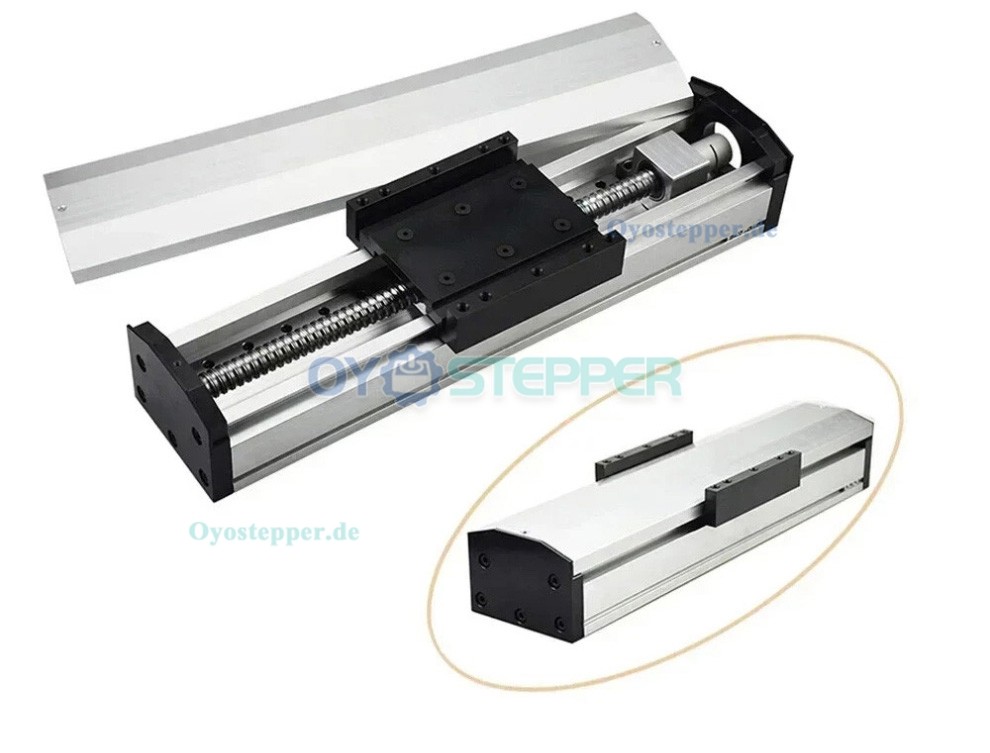

Der Linearantrieb verfügt über ein vollständig geschlossenes Design; Geräuschpegel unter 50 dB.

Ausgelegt für Umgebungen mit Staub, festen Partikeln und leichten Wasserspritzern.

Traglast: horizontal bis 70 kg, vertikal bis 35 kg.

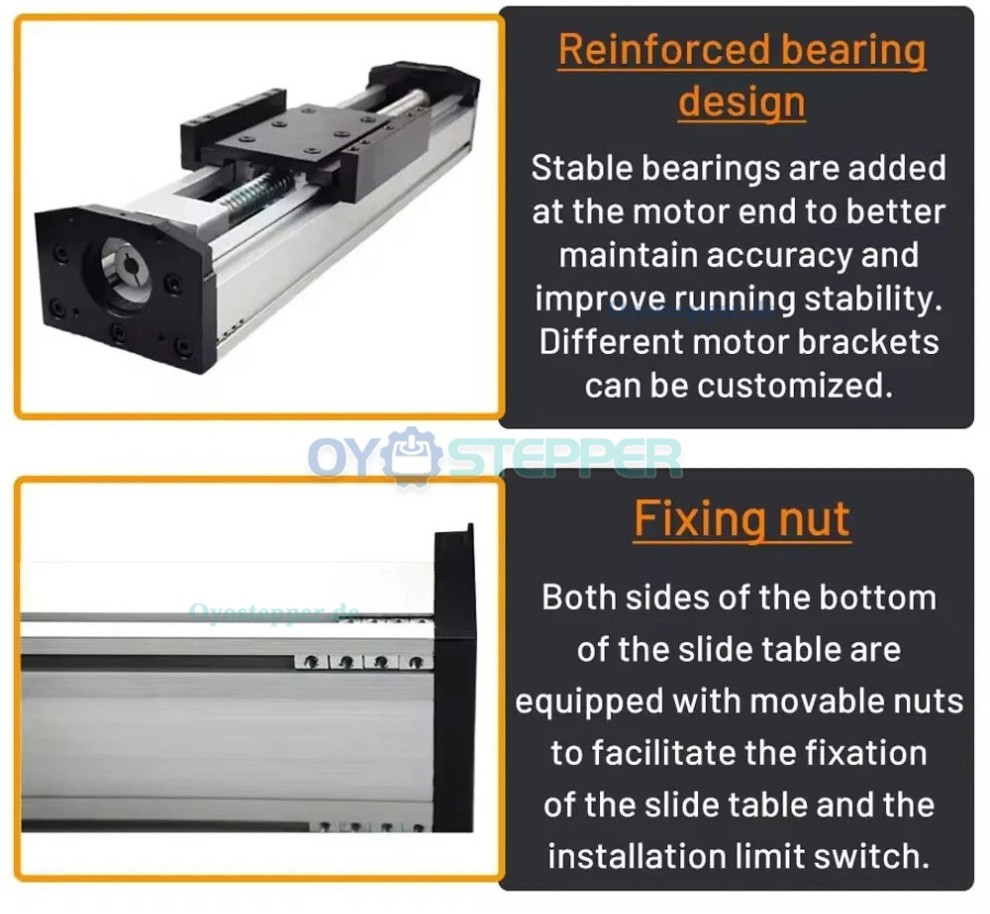

Verstärkte Konstruktion mit vollständig metallischem Übertragungsmechanismus.

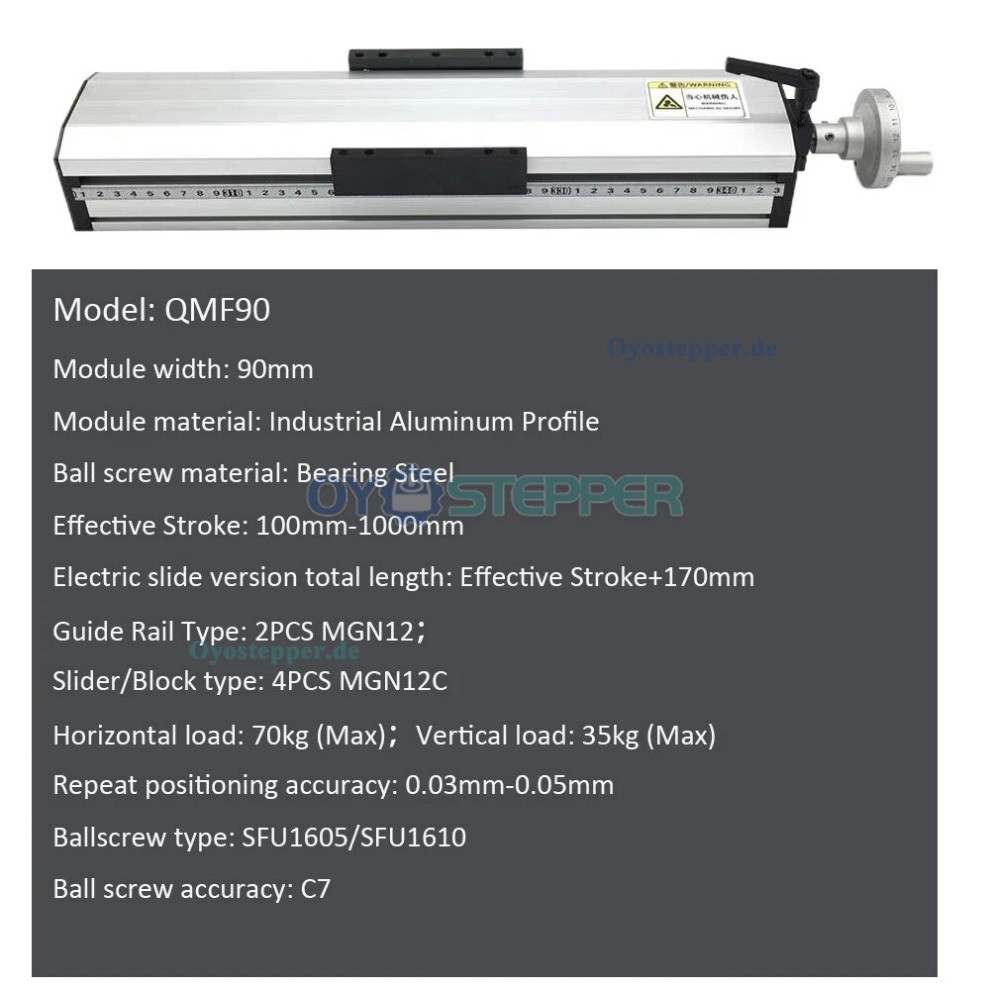

Parameter:

Modell: QMF90

Modulmaterial: Industrie-Aluminiumprofil

Hub: 100 mm–1000 mm

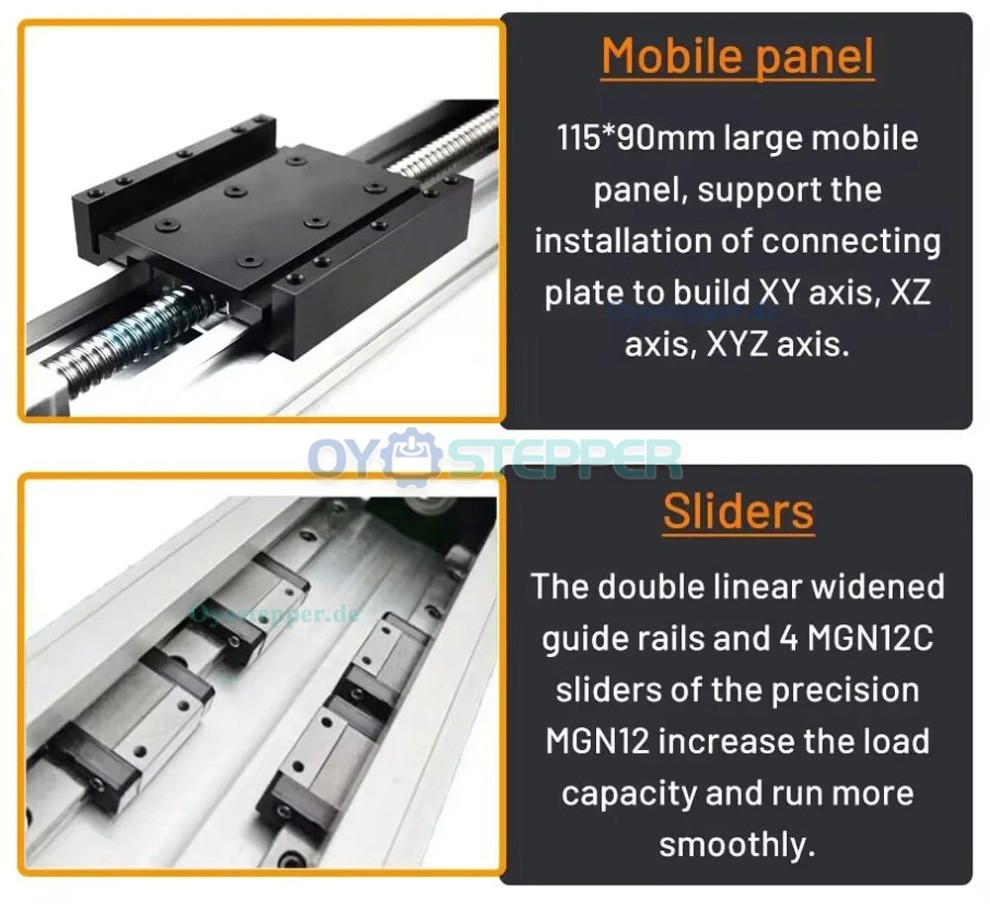

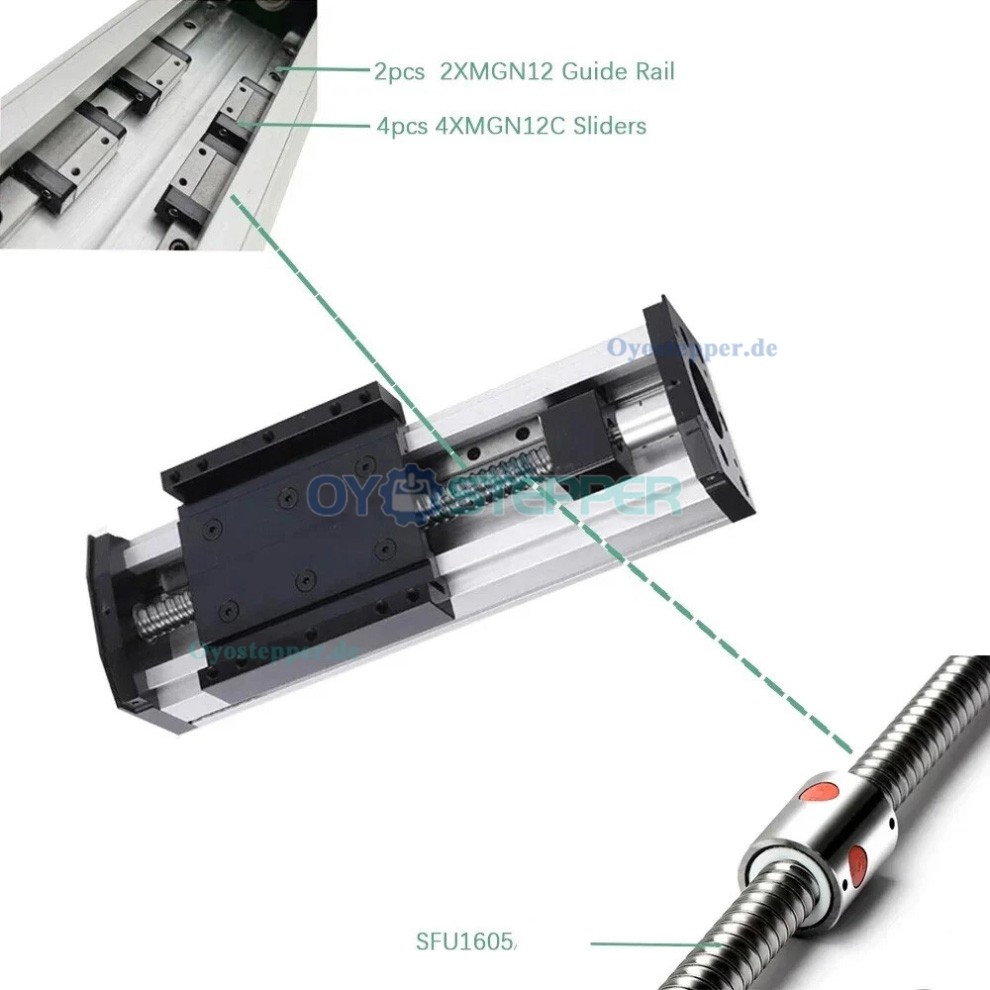

Führungstyp: 2 × MGN12

Schlitten (Wagen): 4 × MGN12C

Horizontale Last: max. 70 kg

Vertikale Last: max. 35 kg

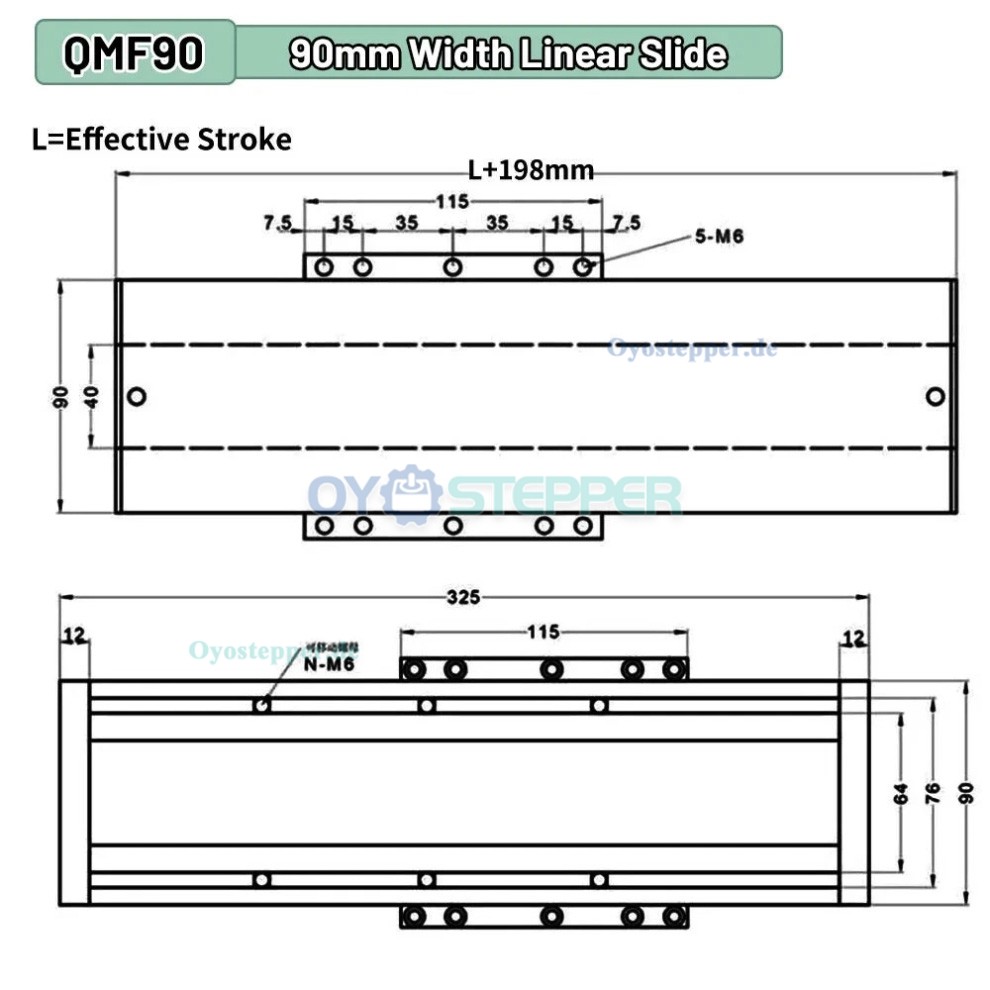

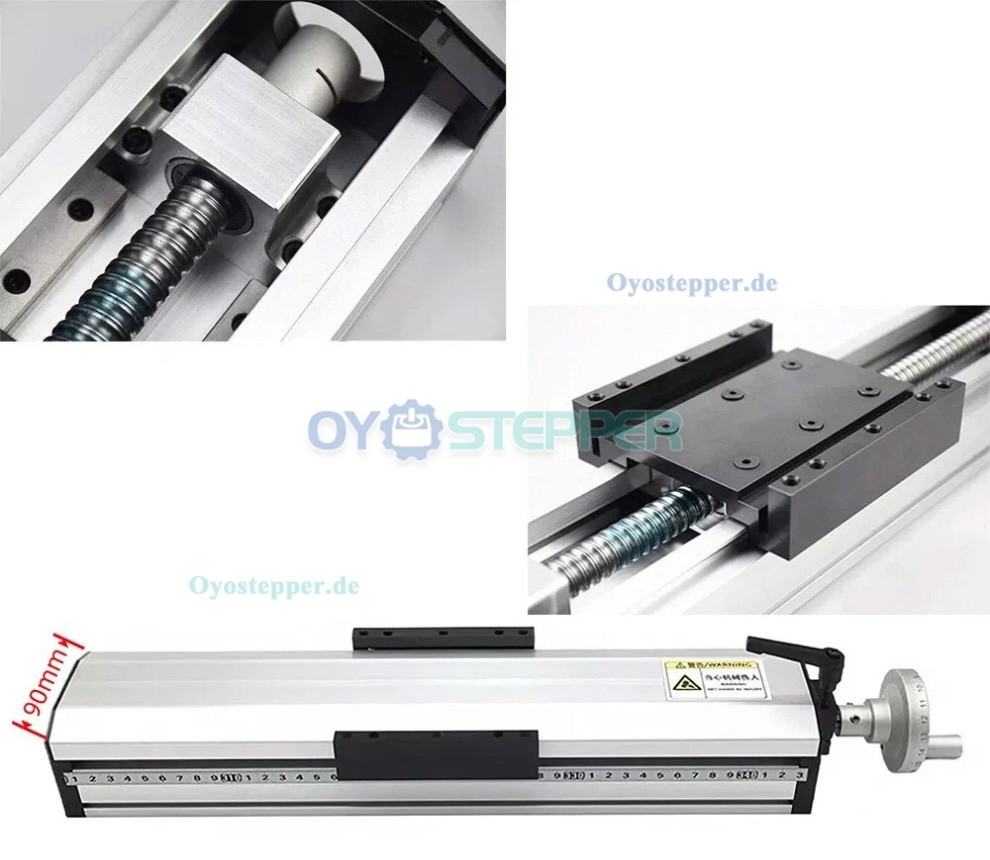

Modulbreite: 90 mm

Wiederholgenauigkeit: 0,03–0,05 mm

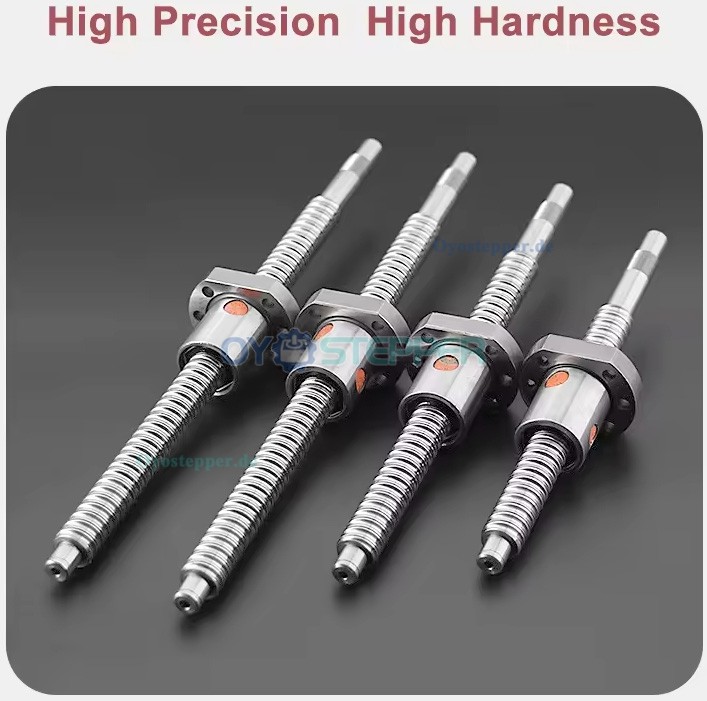

Material Kugelgewindetrieb: Wälzlagerstahl

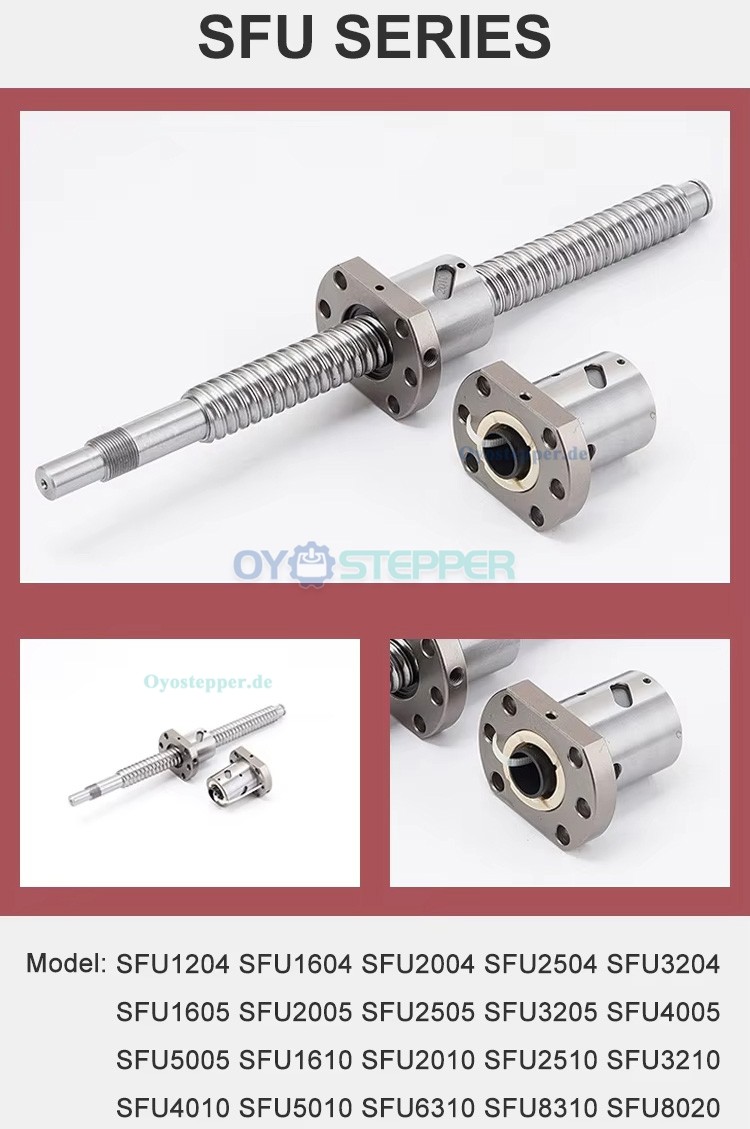

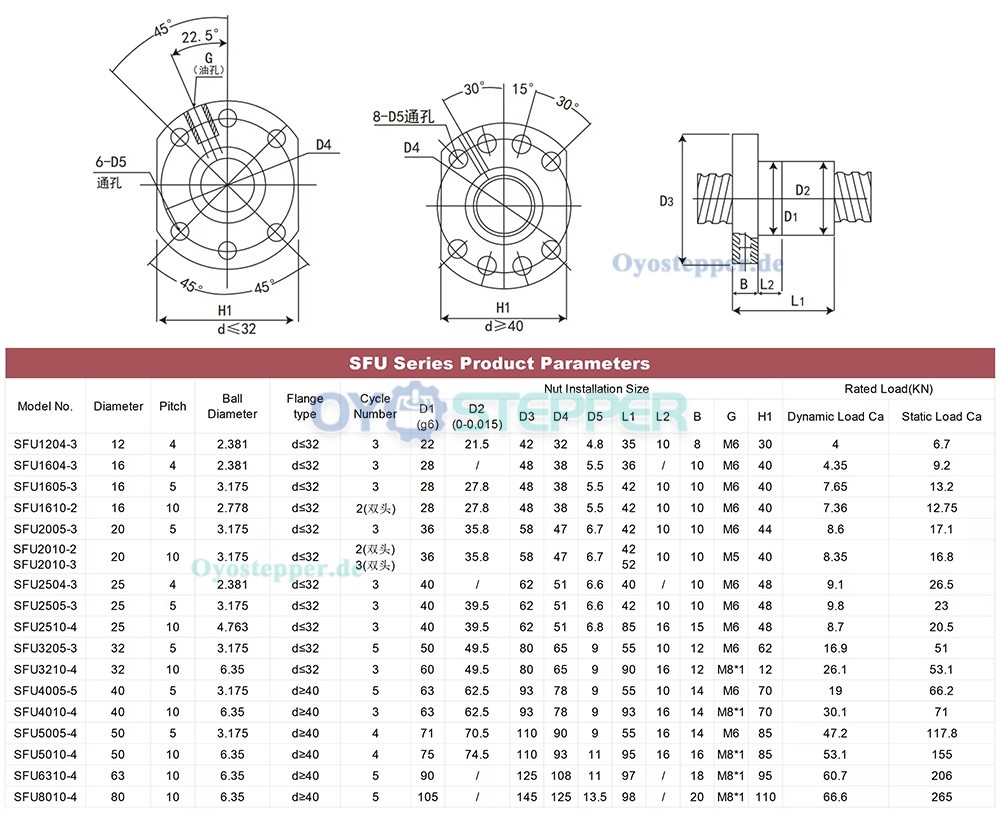

Kugelgewindetrieb (Typ): SFU1605

(SFU1605: Spindeldurchmesser 16 mm, Steigung 5 mm; eine Umdrehung verfährt den Tisch um 5 mm)

Genauigkeitsklasse Kugelgewindetrieb: C7

Maximale Verfahrgeschwindigkeit: 250 mm/s;



Lieferumfang:

1 × Lineartisch

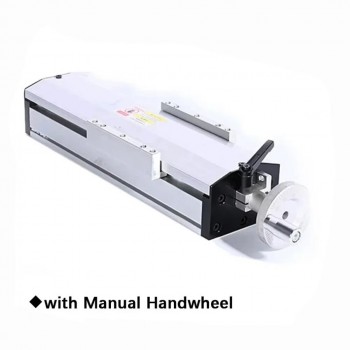

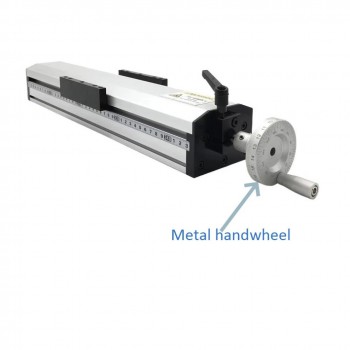

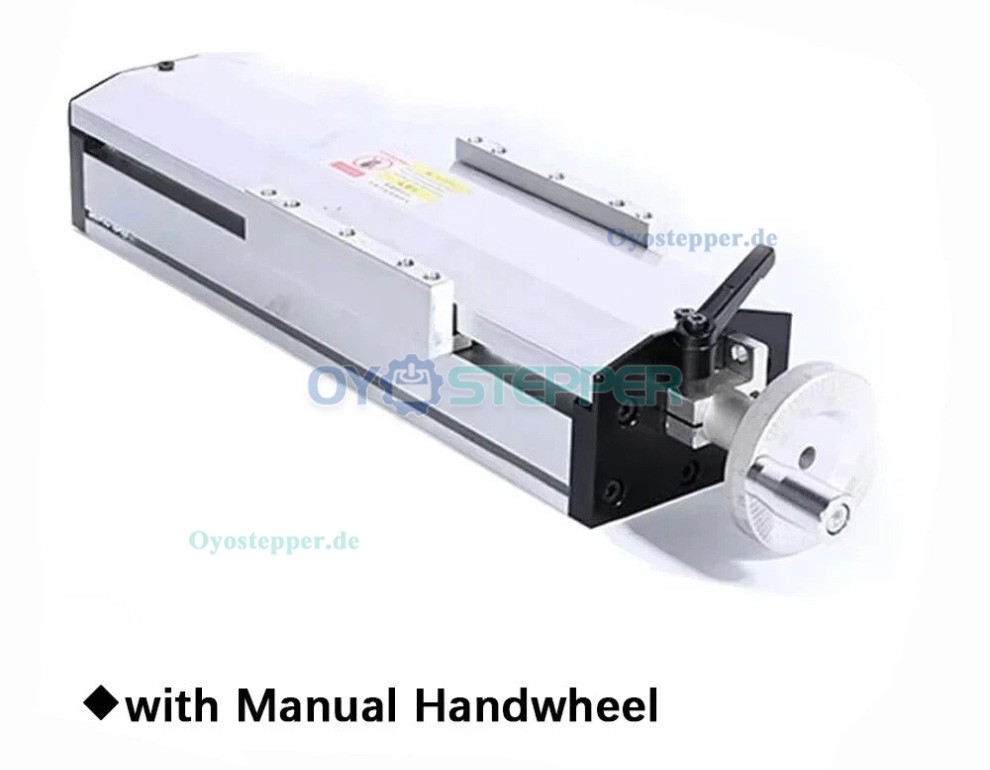

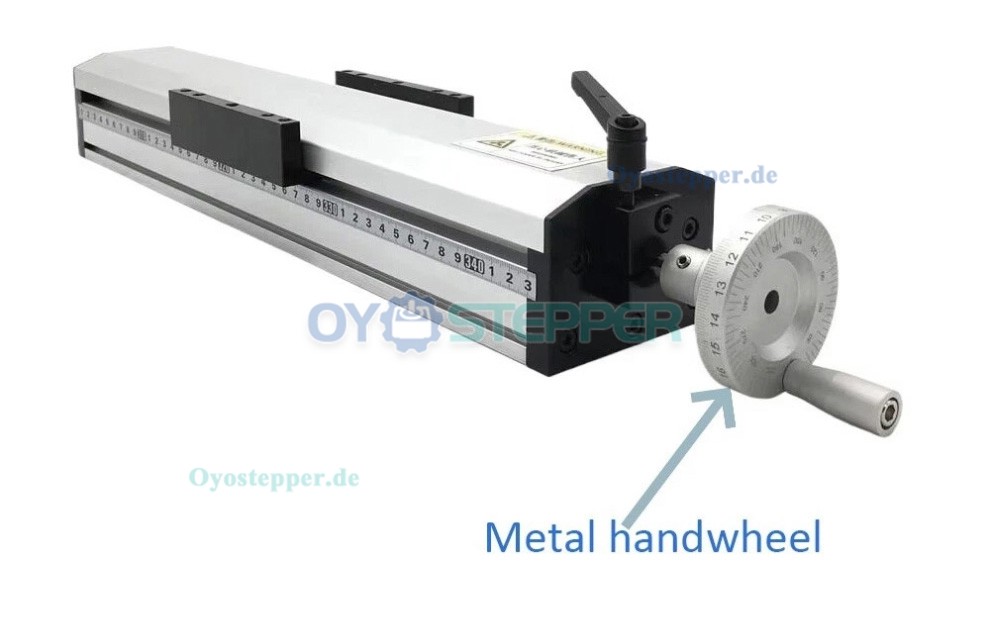

1 × Handrad (manuell);
