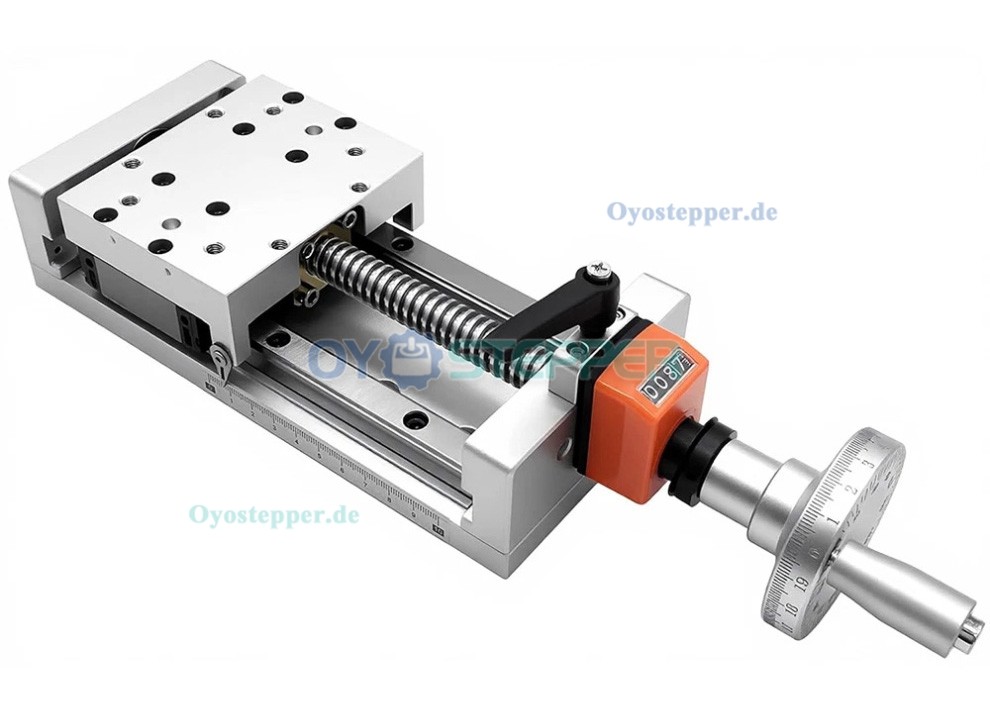

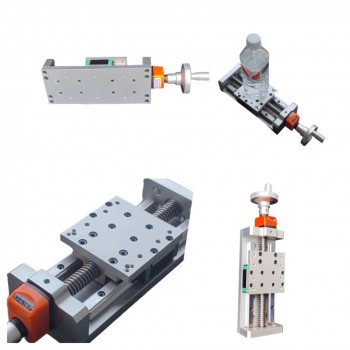

CNC-Linearführungs Schlitten mit Selbstsicherndem Digitaldisplay, Z-Positionierung und Trapezgewindetrieb
- 6% Rabatt auf den Gesamtbetrag.
- Genießen Sie Rabatt an der Kasse
- Gutscheincode nicht erforderlich!
- Gültig bis 31. Juli 2026

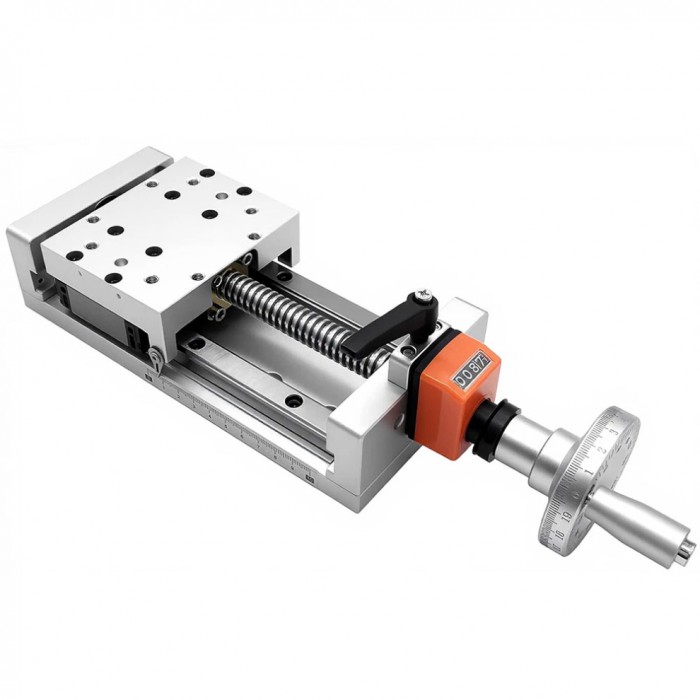

CNC-Linearführungs Schlitten mit Selbstsicherndem Digitaldisplay, Z-Positionierung und Trapezgewindetrieb
Beschreibung

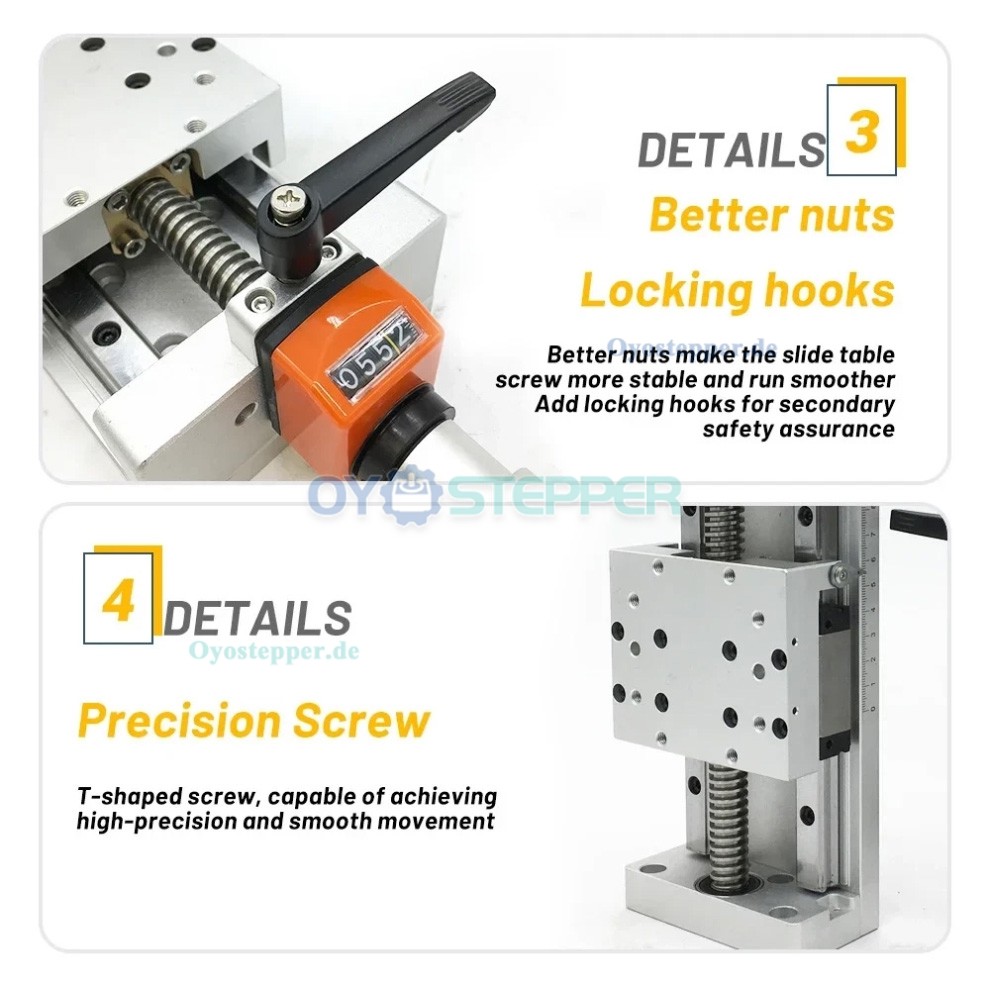

Material: Industrielles Aluminiumprofil-Modul und H95-Messingmutter.

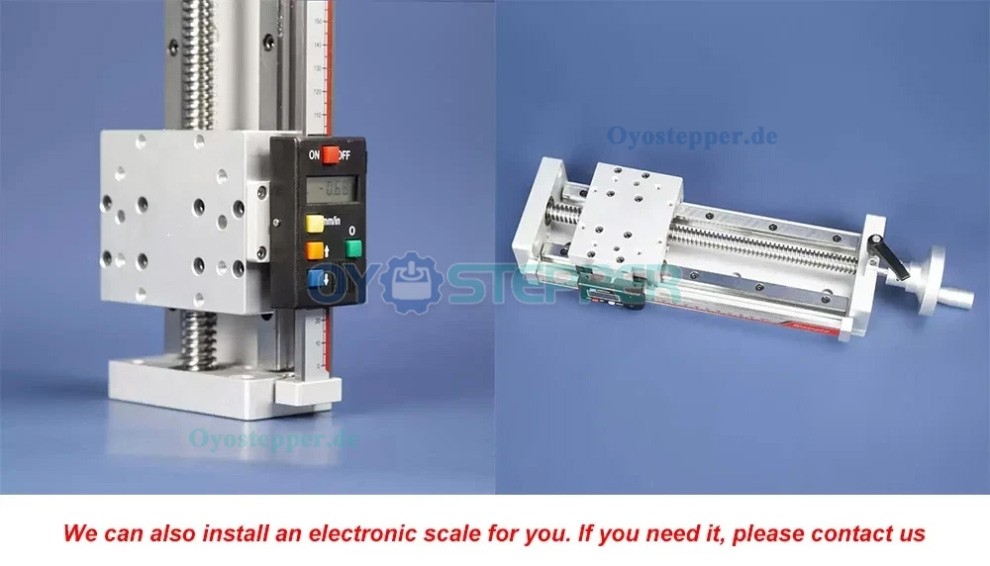

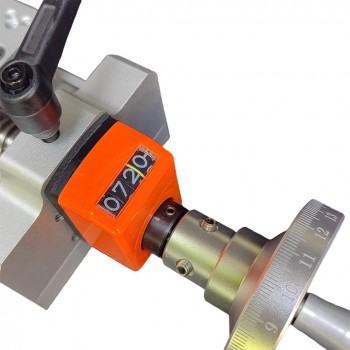

Digitalanzeige: Wahlweise horizontale oder vertikale Digitalanzeige. Die horizontale Ausführung ist für horizontale Montage ausgelegt, die vertikale Ausführung für vertikale Montage.

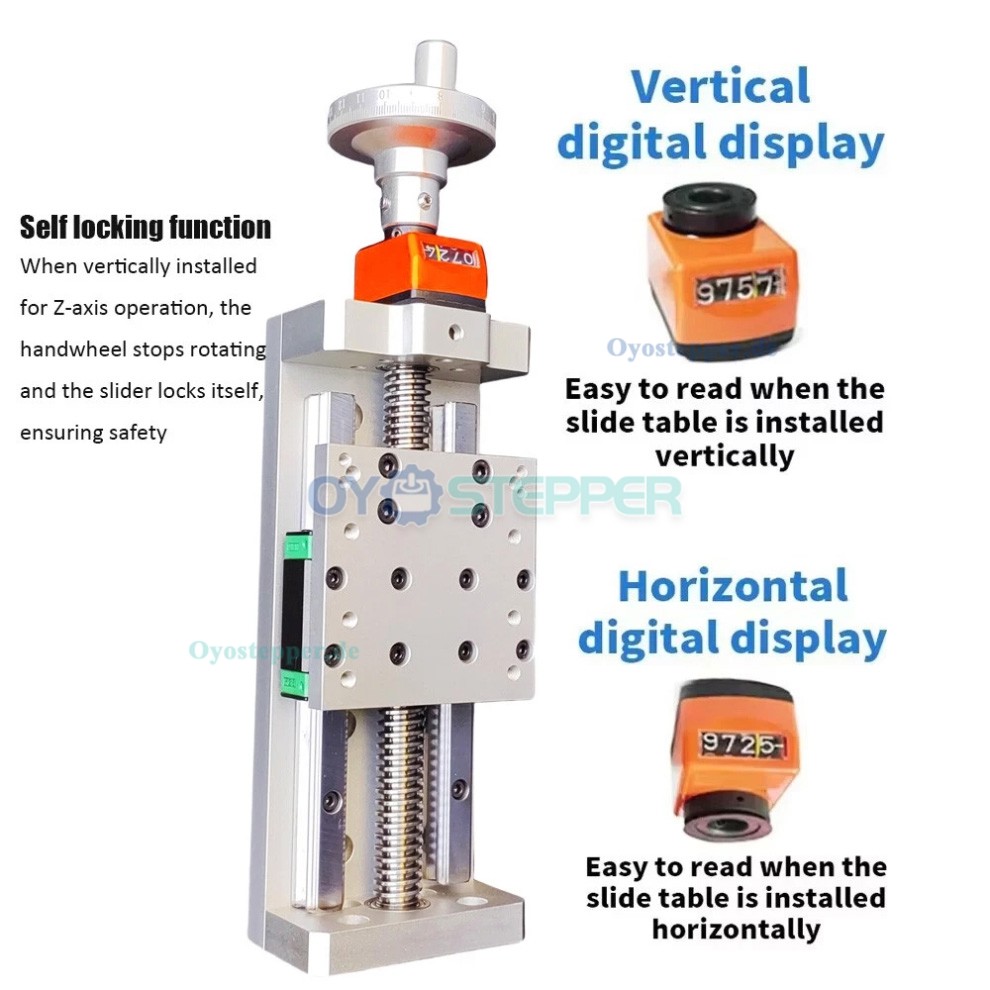

Selbsthemmung: Wenn die Z-Achse nicht mehr rotiert, verriegelt die bewegliche Platte automatisch zur Positionshaltung.
Spezifikationen

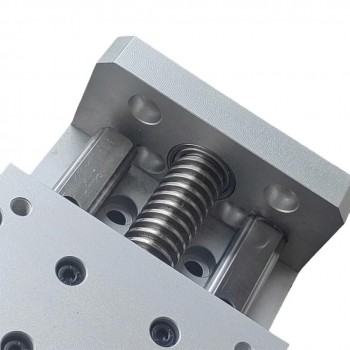

Spindeltyp: Trapezspindel T1604
Spindelmaterial: Edelstahl 304
Spindeldurchmesser: 16 mm
Steigung: 4 mm
Nennlast: 110 lbs
Max. Vertikallast: 50 kg (110 lbs)
Max. Horizontallast: 100 kg (264 lbs)

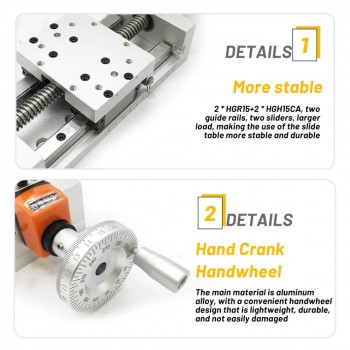

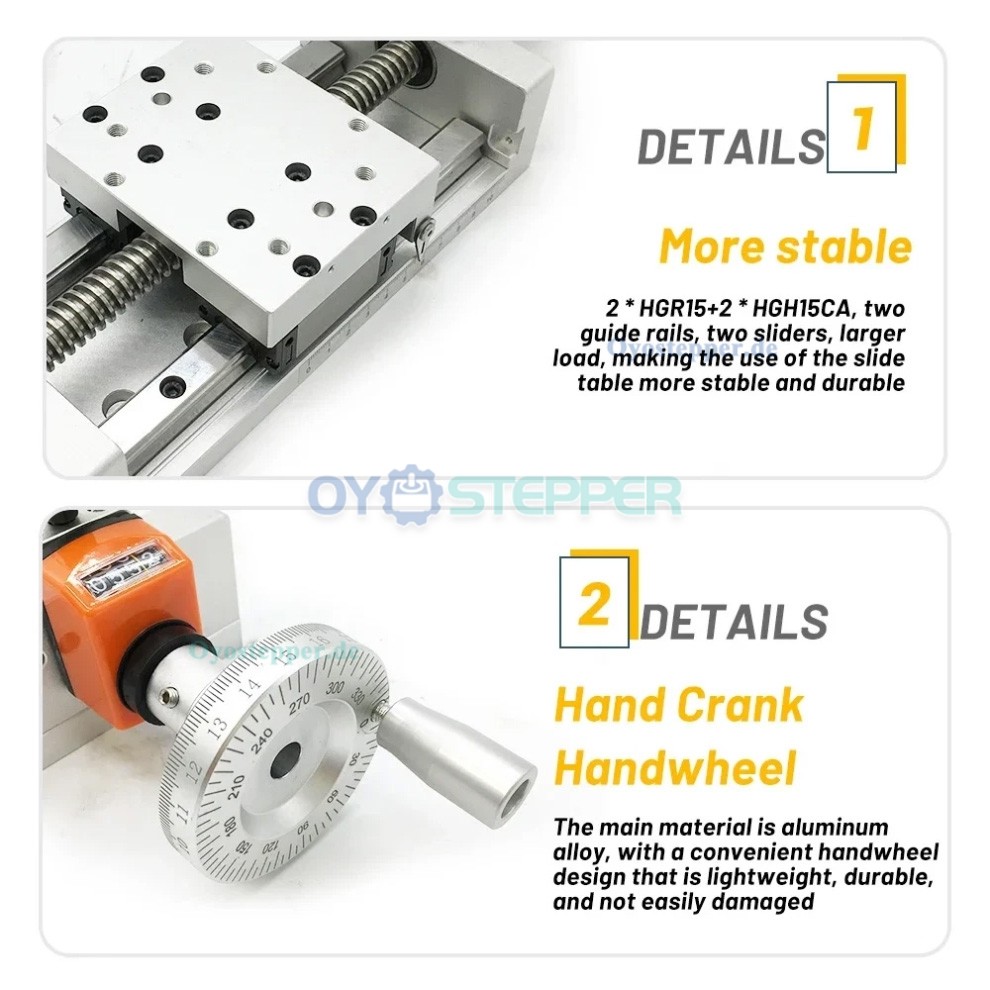

Linearführung: EGT15 × 2 Stk.
Schlitten (Wagen): EG15 × 2 Stk.
Führungsdurchmesser: 15 mm
Größe der beweglichen Platte: 100 × 80 mm

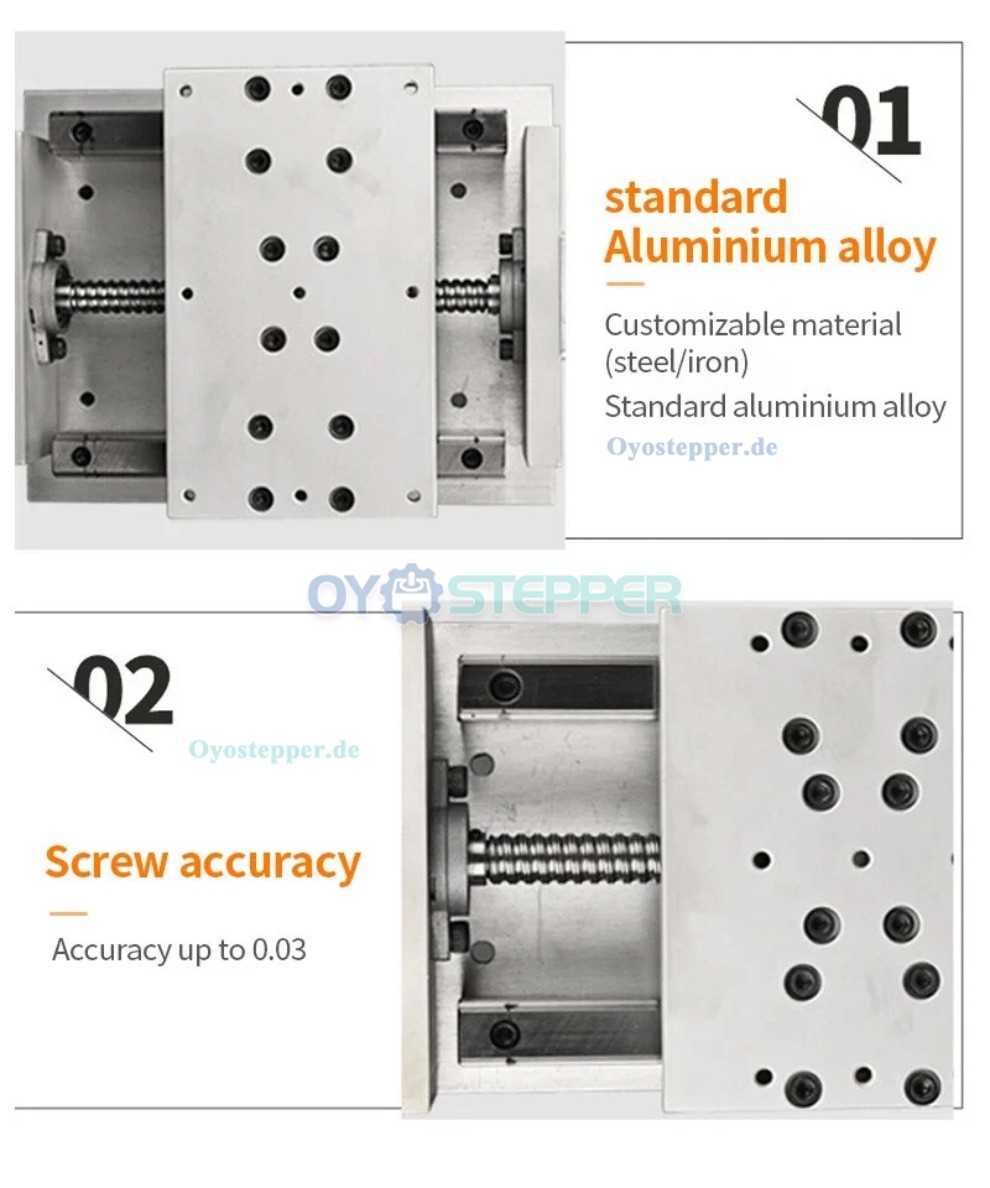

Wiederholgenauigkeit: 0,03–0,05 mm

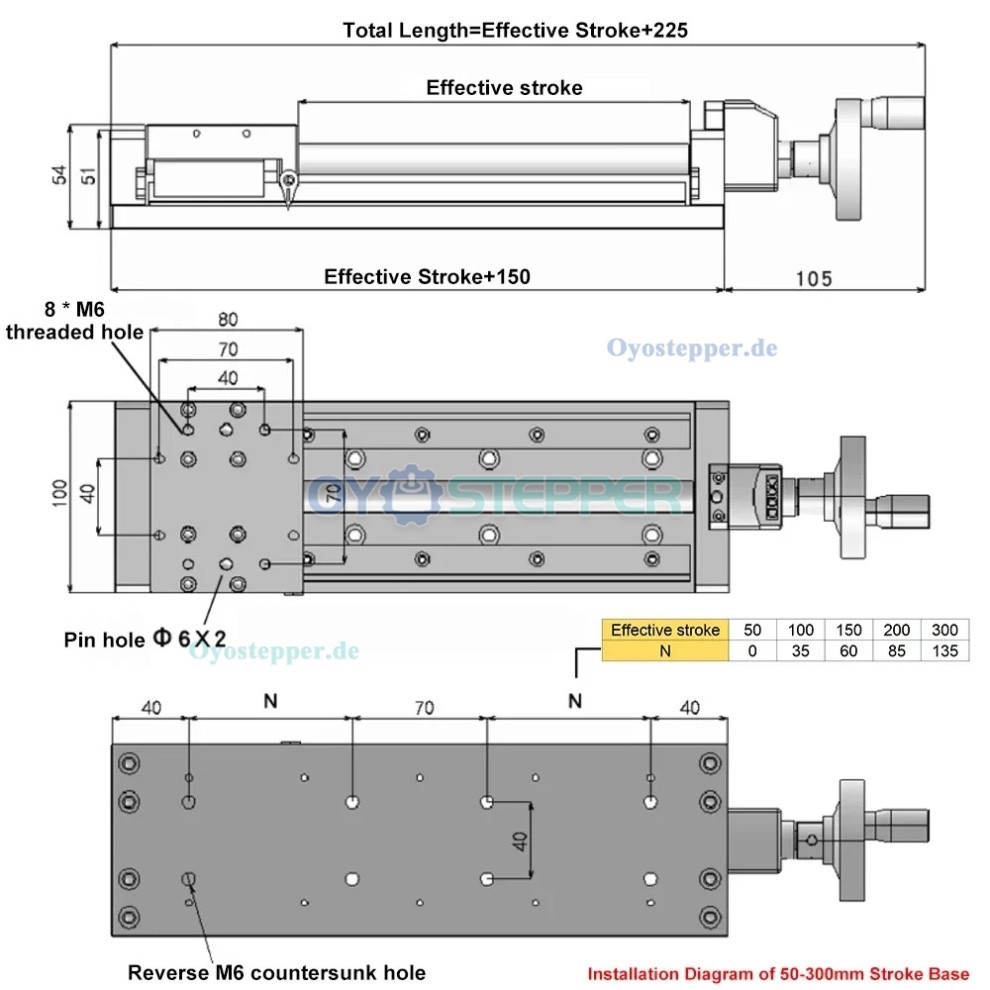

Modullänge: Effektiver Verfahrweg + 225 mm
Breite: 100 mm
Material (Modul): Industrielles Aluminiumprofil

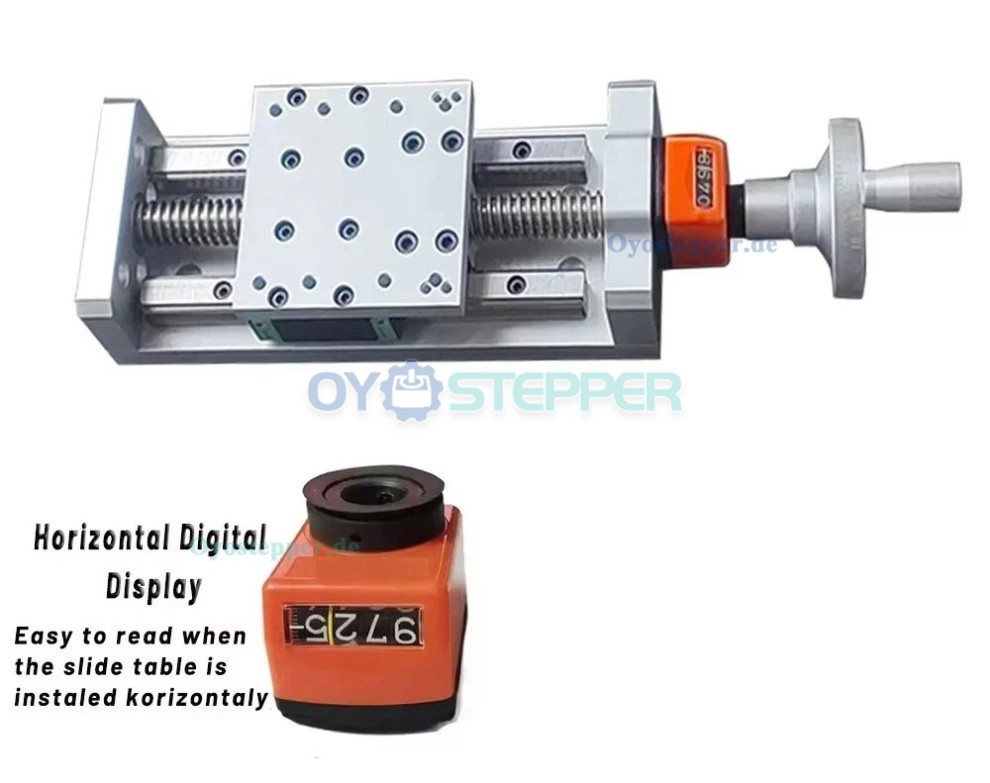

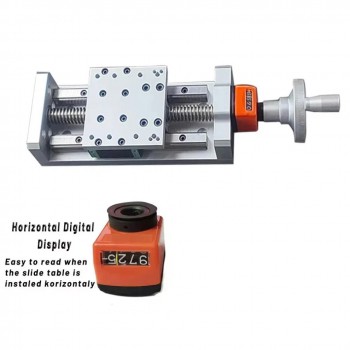

Digitalanzeige (horizontal): geeignet zum Ablesen bei horizontaler Montage des Lineartisches

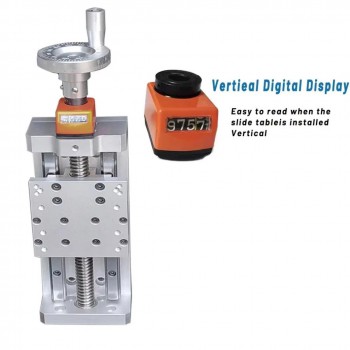

Digitalanzeige (vertikal): geeignet zum Ablesen bei vertikaler Montage des Lineartisches.
Lieferumfang
1 × Manuelles Modul
1 × Handrad mit Skala
1 × Digitalanzeige (horizontal oder vertikal)
Größentabelle:
