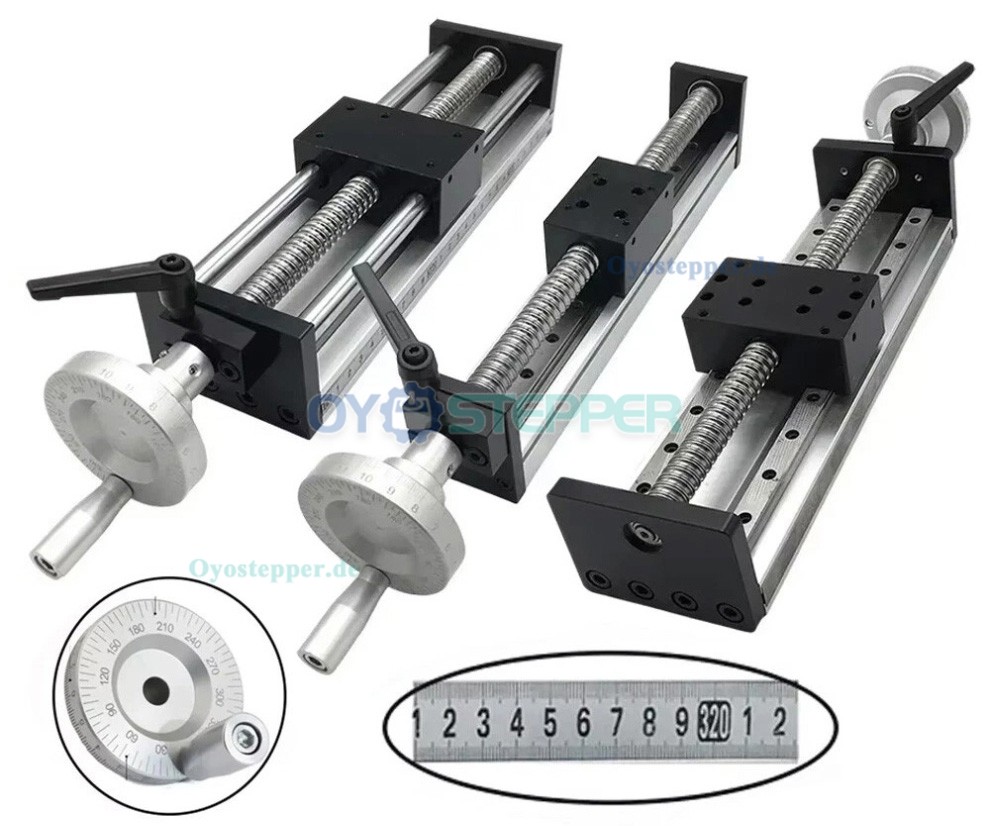

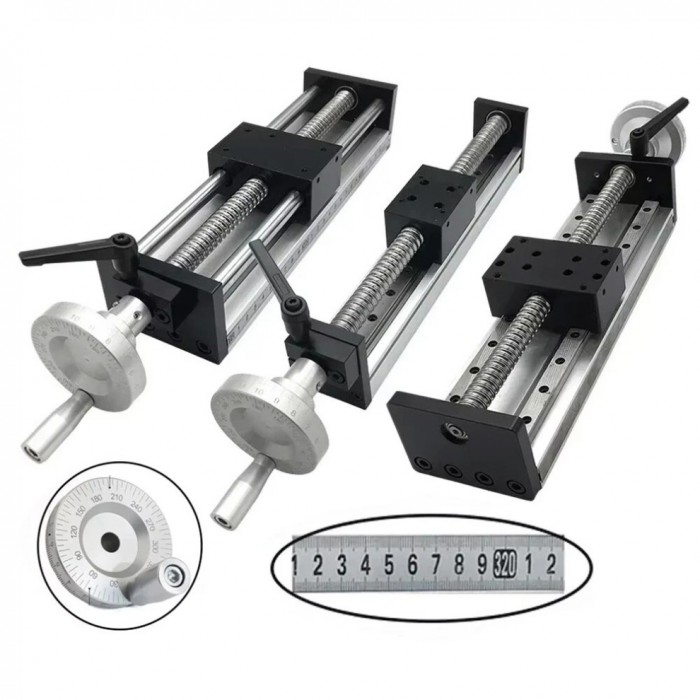

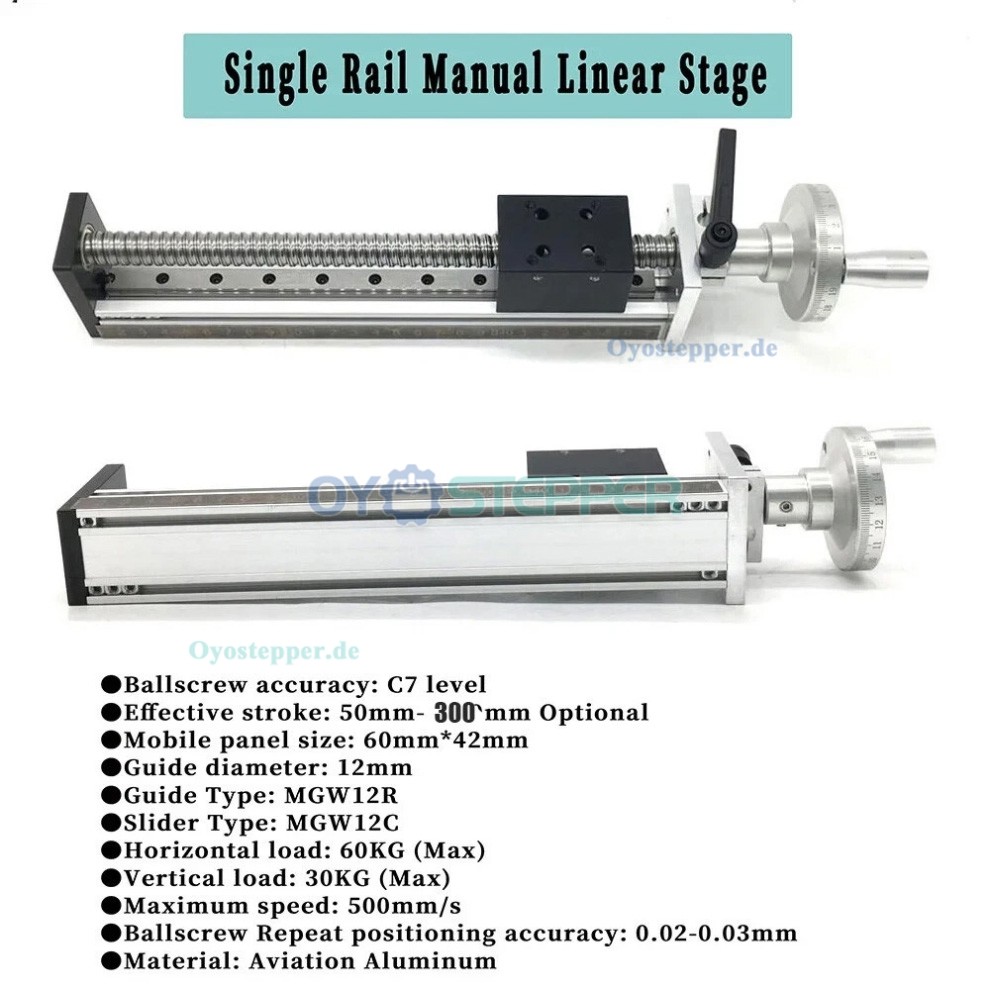

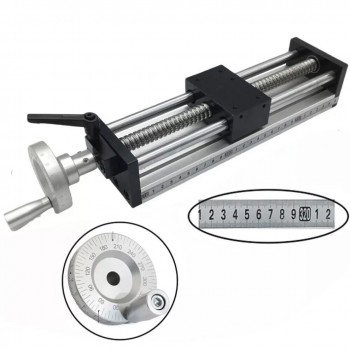

Manueller Linearführungs-Schlitten mit Kugelgewindetrieb und Handrad (10-60 kg)

Manueller Linearführungs-Schlitten mit Kugelgewindetrieb und Handrad (10-60 kg)



Breite & Horizontale Belastung:

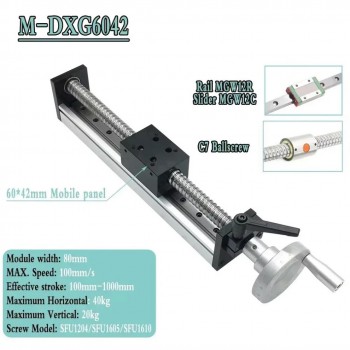

42 mm Breite – 40 kg (88,18 lb)

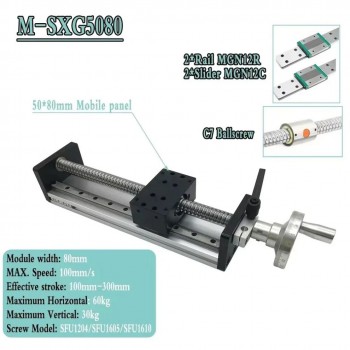

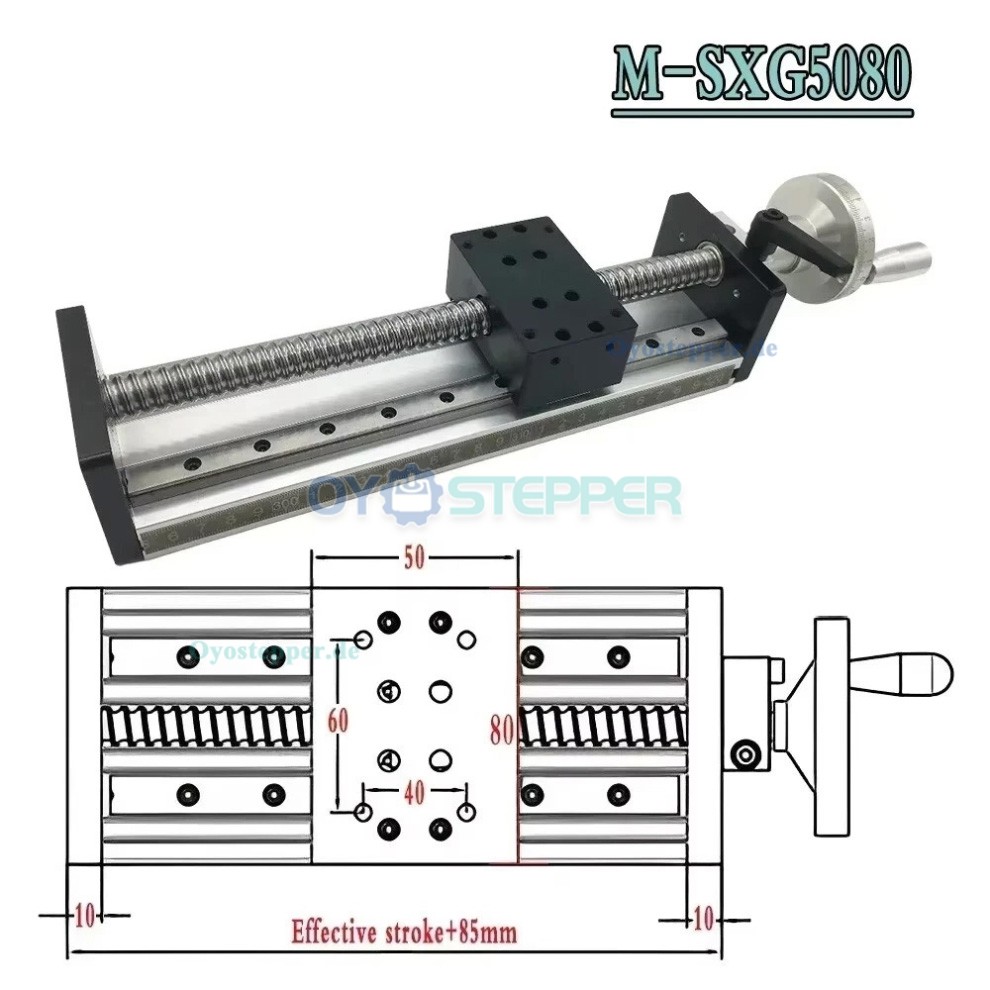

80 mm Breite – 60 kg (132,28 lb)
80 mm Breite – 60 kg (88,18 lb)


Produktparameter:

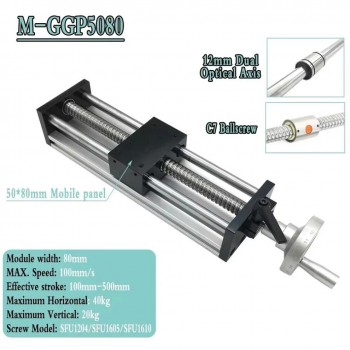

Modell: GGP5080
Breite: 80 mm
Kugelumlaufspindel-Typ: SFU1605
Spindeldurchmesser: 16 mm
Steigung: 5 mm (1 Umdrehung der Spindel bewegt die Platte um 5 mm)
Genauigkeit der Kugelumlaufspindel: Güte C7
Effektiver Hub: 50–300 mm (individuell anpassbar)

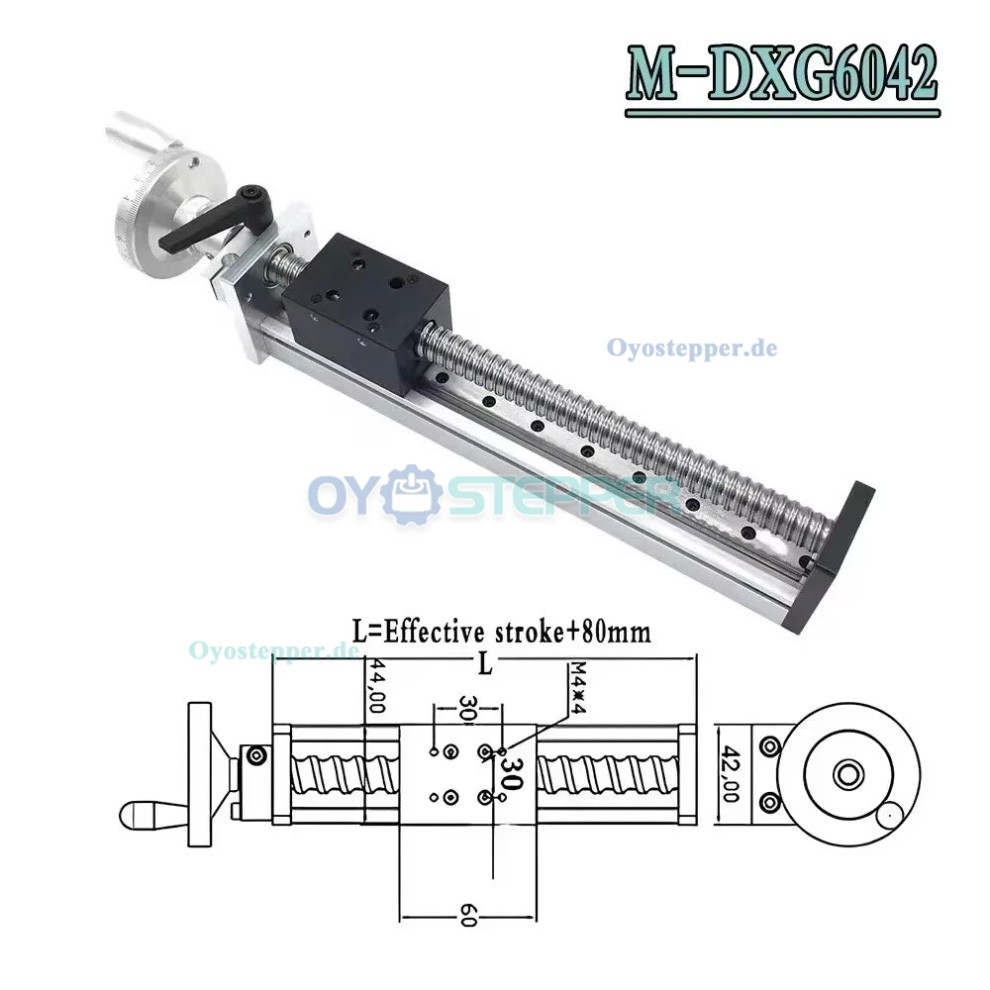

Gesamtlänge: Für motorisierten Schiebetisch GGP5080: Effektiver Hub + 120 mm
Führungsdurchmesser: 12 mm
Führungstyp: 2 optische Achsenstangen
Maximale Geschwindigkeit: 100 mm/s

Belastbarkeit:
Horizontale Belastung: 40 kg (max.)

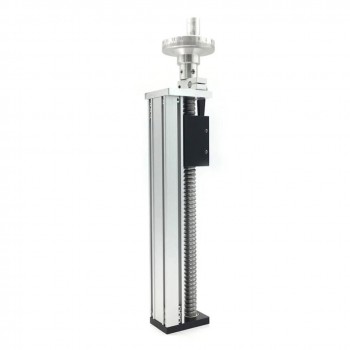

Vertikale Belastung: 20 kg (max.)
Wiederholpositioniergenauigkeit: 0,02–0,05 mm
Material: Industrie-Aluminiumprofil;

Lieferumfang:
1 × manueller CNC-Schiebetisch

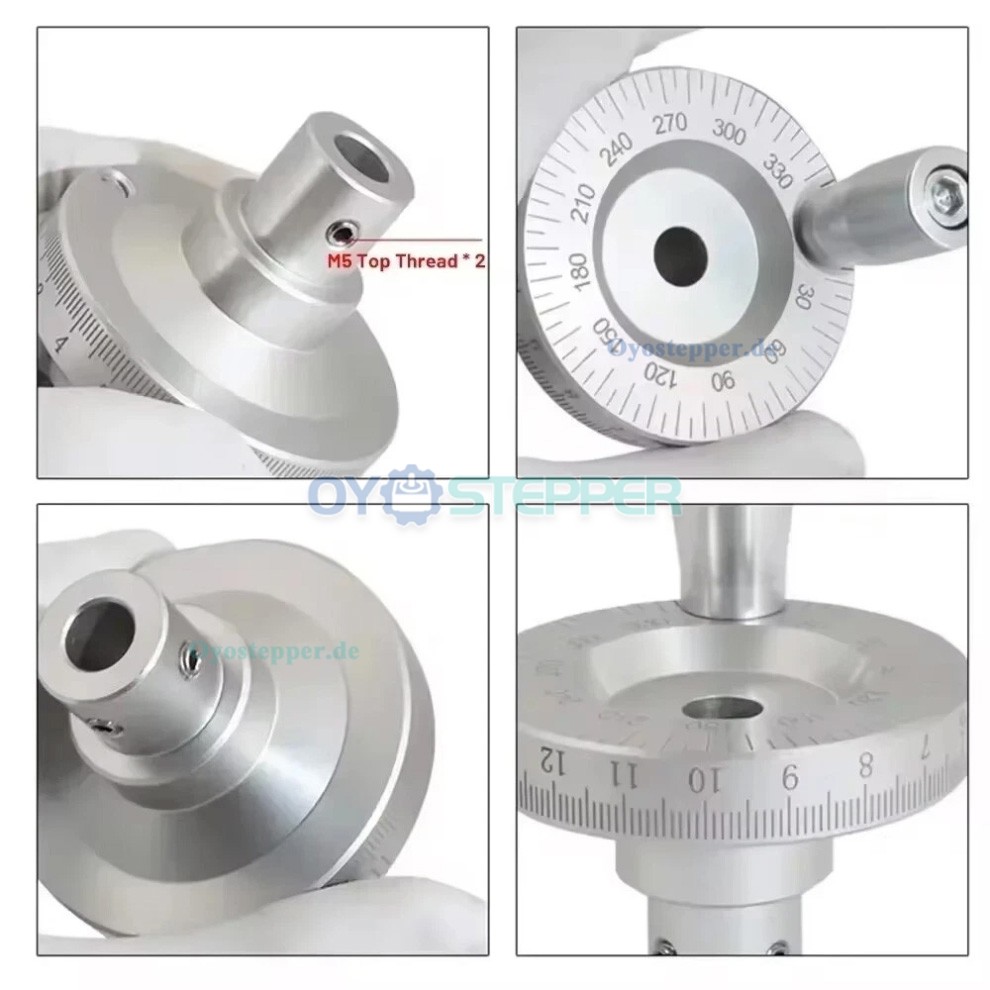

1 × Metall-Handrad
