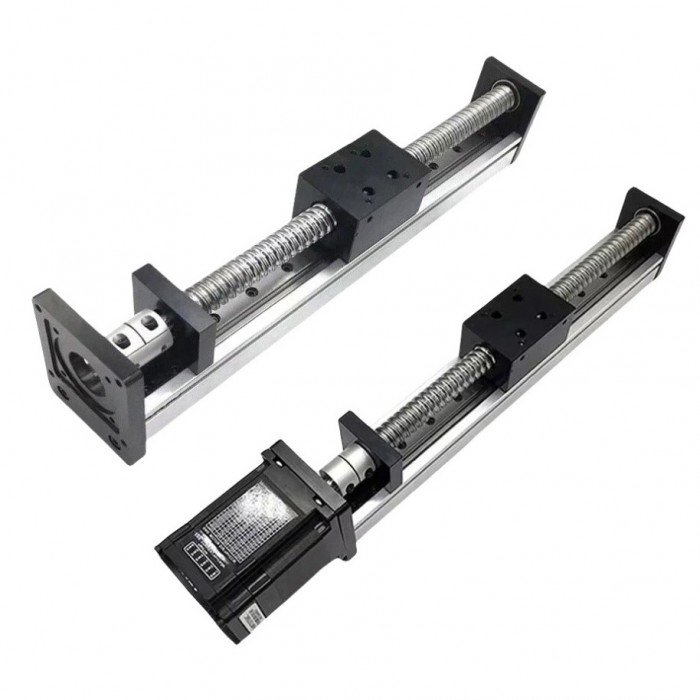

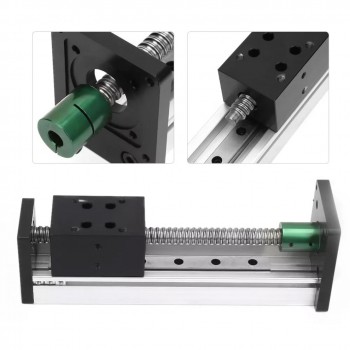

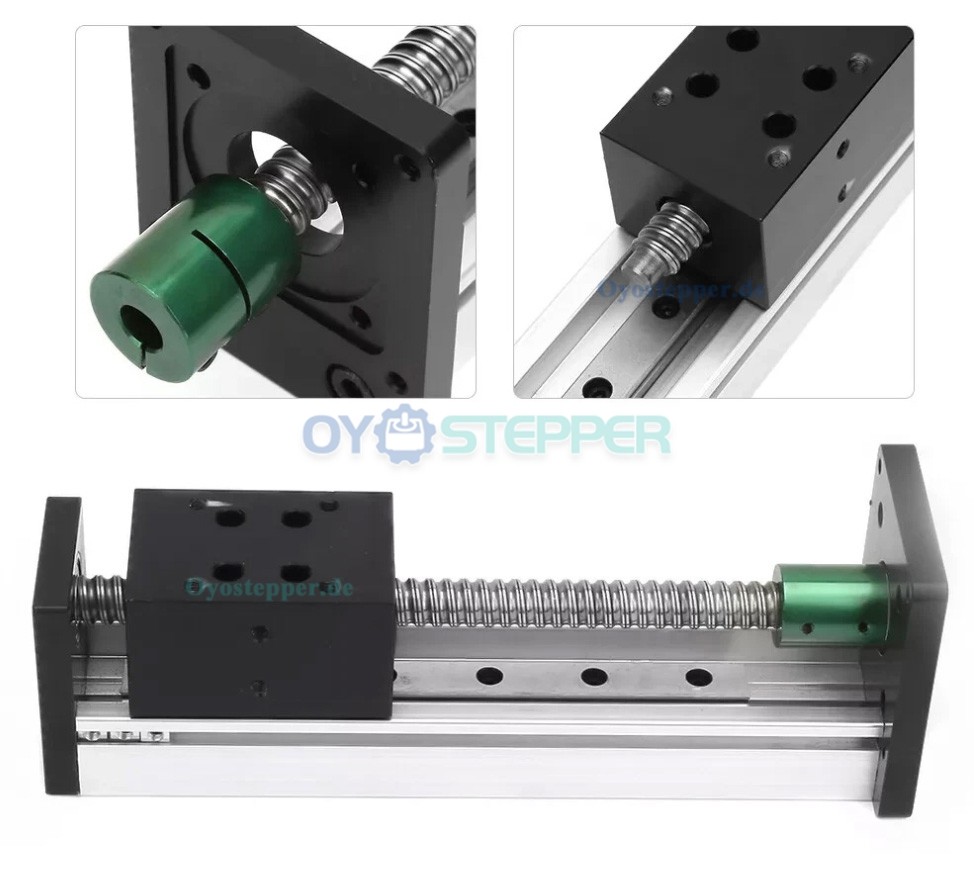

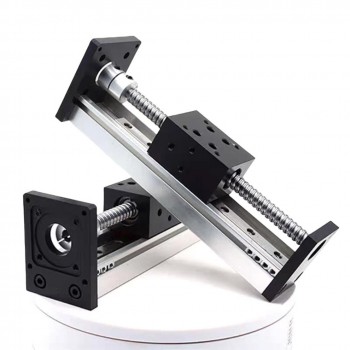

Mini-Linearschlitten mit 42 mm Breite, CNC-Kugelgewindetrieb und Nema 23 Schrittmotor

Mini-Linearschlitten mit 42 mm Breite, CNC-Kugelgewindetrieb und Nema 23 Schrittmotor



Modelle:

CNC-Linearachse (8mm Kupplung)

CNC-Linearachse + Nema23 Motor (1,2 Nm)

CNC-Linearachse + Nema23 Motor (2 Nm)

CNC-Linearachse + Nema23 Motor (3 Nm)



Merkmale:

C7-Kugelumlaufspindel mit Wiederholpositioniergenauigkeit von 0,02–0,03 mm

Huboptionen von 100–300 mm für die Montage

Führungssystem mit MGW12R-Schienen und MGW12C-Schlitten

Strukturmaterial aus Industrie-Aluminiumprofil

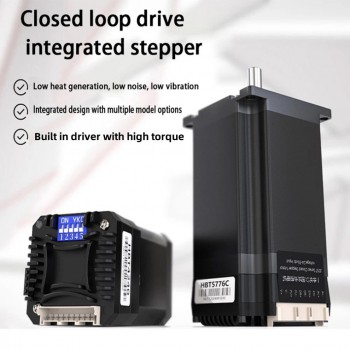

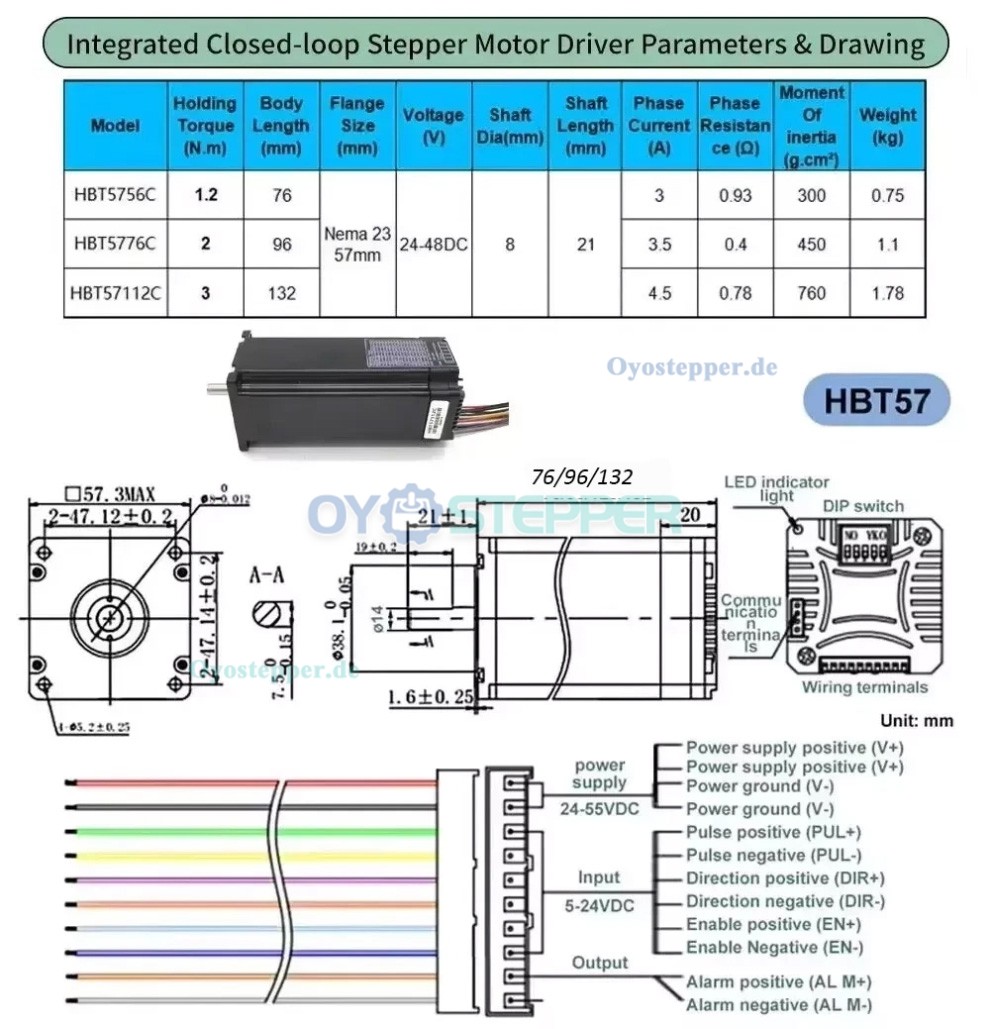

Optional integrierter NEMA23-Schrittmotor mit 8-mm-Welle, 3 A Strom und 1000-Linien-Encoder

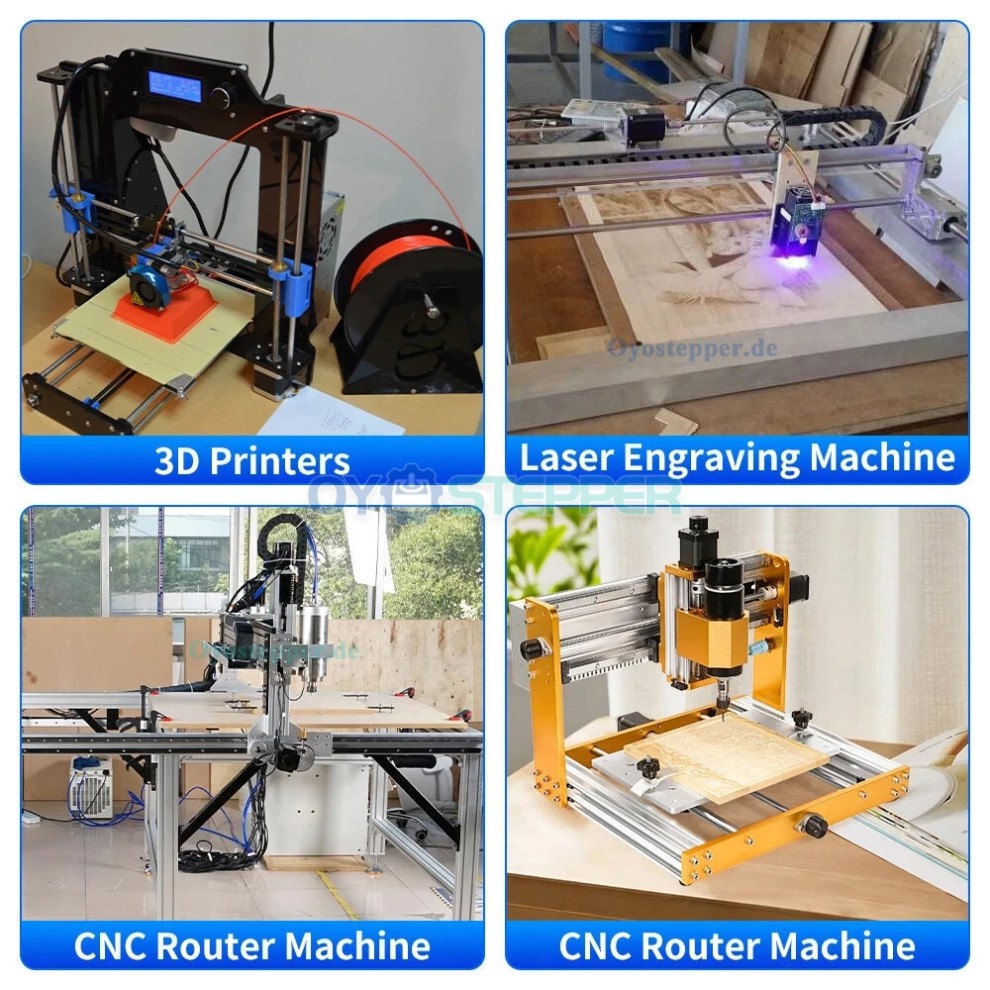

Einsetzbar in CNC-, Laserschneid-, 3D-Druck- und Automatisierungssystemen

Anwendung:
Die DXG6042-Linearachse verwendet eine SFU1605-Kugelumlaufspindel der Güte C7. Sie ist für CNC-Maschinen, Automatisierungssysteme und Anwendungen mit kontrollierter Linearbewegung konzipiert.

Parameter:

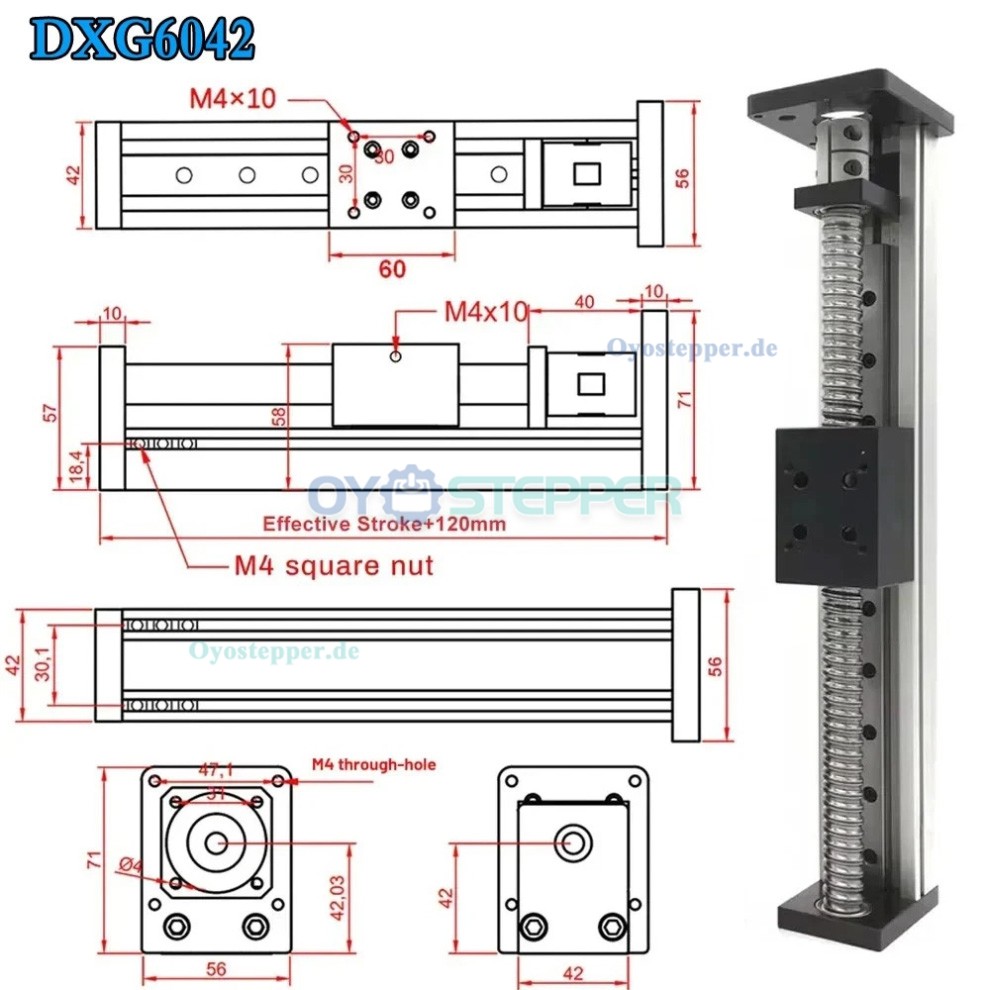

Modell: DXG6042 (42 mm Breite)
Kugelumlaufspindel-Typ: SFU1605 (Spindeldurchmesser 16 mm, Steigung 5 mm; eine Umdrehung = 5 mm Vorschub)
Genauigkeit der Kugelumlaufspindel: Güte C7
Effektiver Hub: 100–300 mm (wahlweise)
Gesamtlänge: effektiver Hub + 120 mm
Motor-Kompatibilität: Unterstützt NEMA17- / NEMA23-Schrittmotoren
Größe der beweglichen Platte: 60 × 42 mm
Modulbreite: 42 mm
Führungsdurchmesser: 12 mm
Führungstyp: MGW12R
Schlitten-Typ: MGW12C
Horizontale Belastbarkeit: 40 kg (max.)
Vertikale Belastbarkeit: 20 kg (max.)
Maximale Geschwindigkeit: 500 mm/s
Wiederholpositioniergenauigkeit: 0,02–0,03 mm
Material: Industrie-Aluminiumprofil
