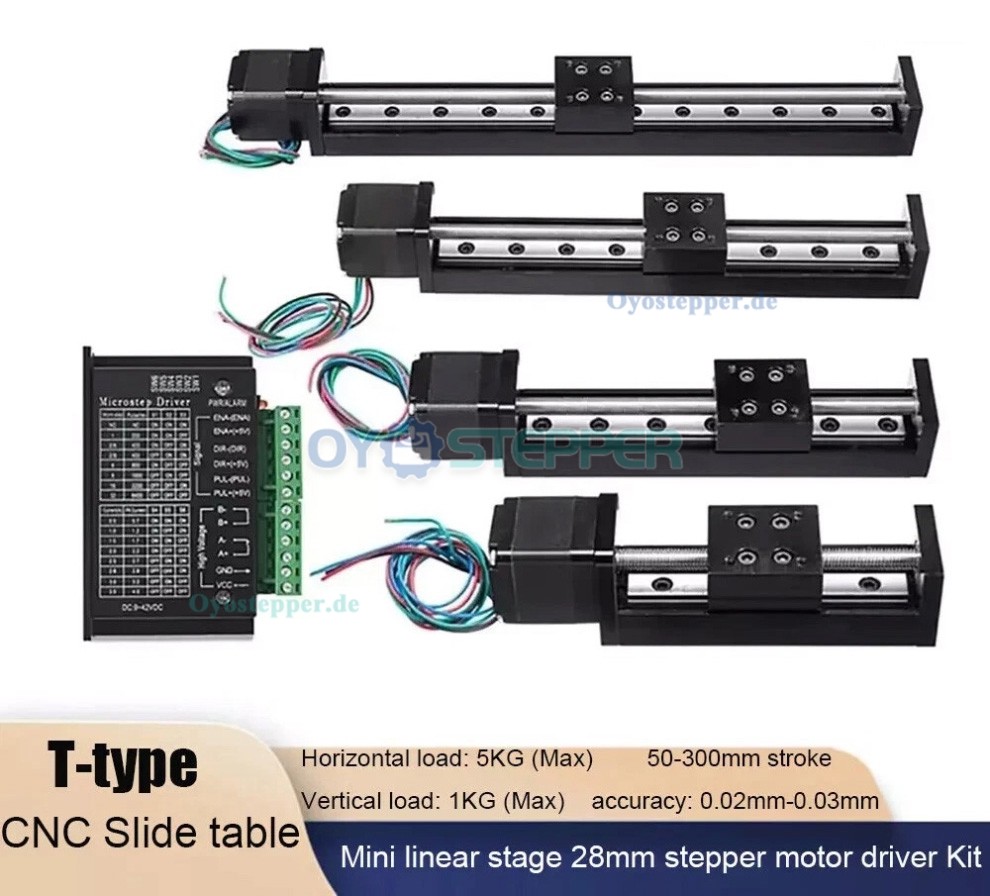

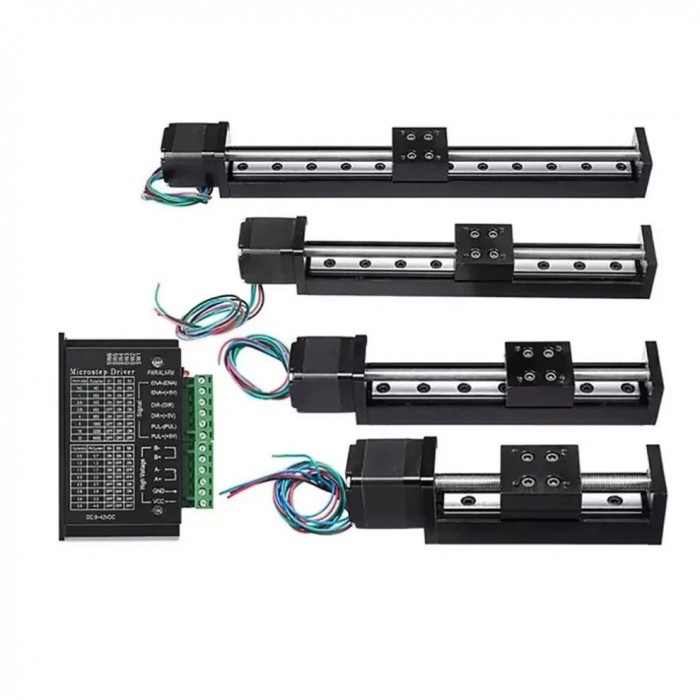

Motorisierte CNC-Trapezgewindeschlitten mit Nema 11 Schrittmotor
Motorisierte CNC-Trapezgewindeschlitten mit Nema 11 Schrittmotor
Schiebetisch-Merkmale:

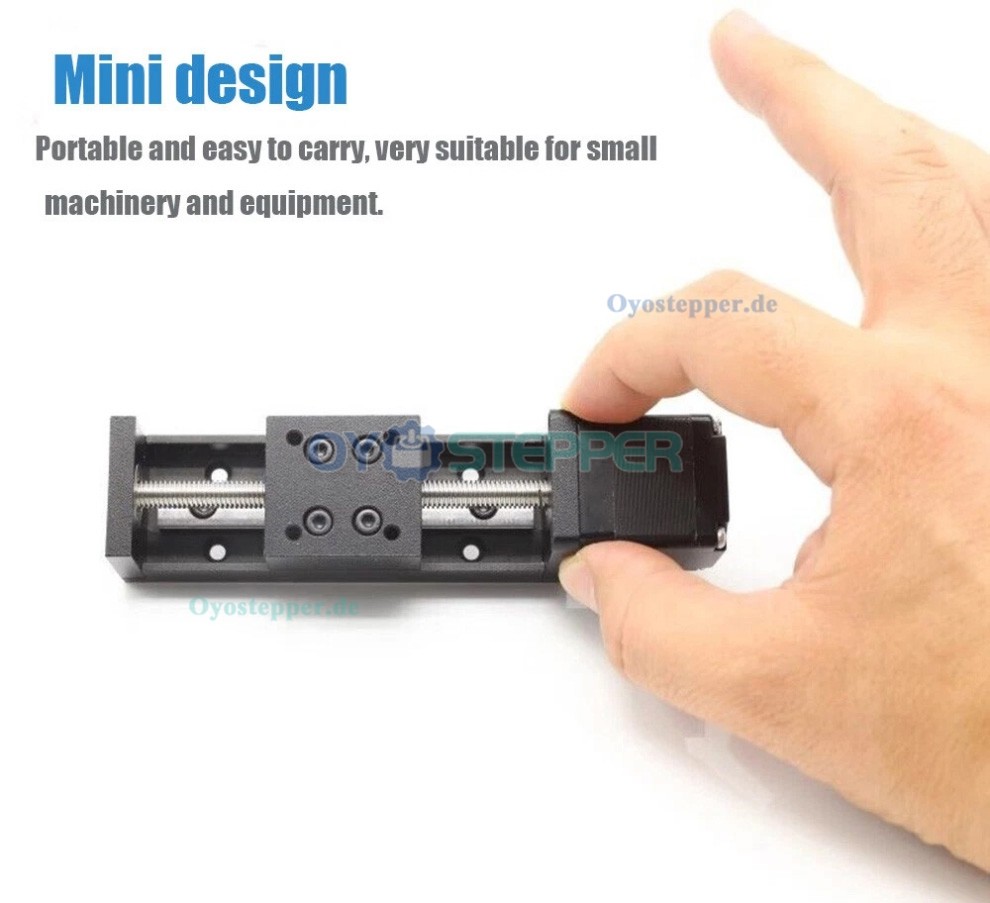

Kompaktes Linearführungsmodul (30 mm Breite).
Aluminiumlegierungs-Grundplatte mit Wälzlagerstahl-Schiene. Horizontale Belastung 5 kg, vertikale Belastung 1 kg. Effektiver Hubbereich 50–300 mm (einstellbar).
Ausgestattet mit Handrad und Skala zur manuellen Einstellung. Verwendet eine 6-mm-Trapezspindel mit wahlweisen Steigungen von 1 mm, 2 mm, 4 mm, 6 mm und 12 mm.
Steigungen von 1 mm und 2 mm bieten Selbsthemmung bei stromlosem Zustand.
Integrierter NEMA11 (28 mm) Schrittmotor mit 0,6 A Strom und 0,07 N·m Drehmoment.
Anwendungen:
Einsatz in Automatisierungssystemen wie 3D-Druckern, CNC-Geräten, Laserschneidern, Schraubwerkzeugen, Lötmaschinen und Dosiergeräten.
Parameter:
Modell: T06
Schiebetyp: Trapezspindel-Schiebetisch
Horizontale Belastung: 5 kg (max.)
Vertikale Belastung: 1 kg (max.)

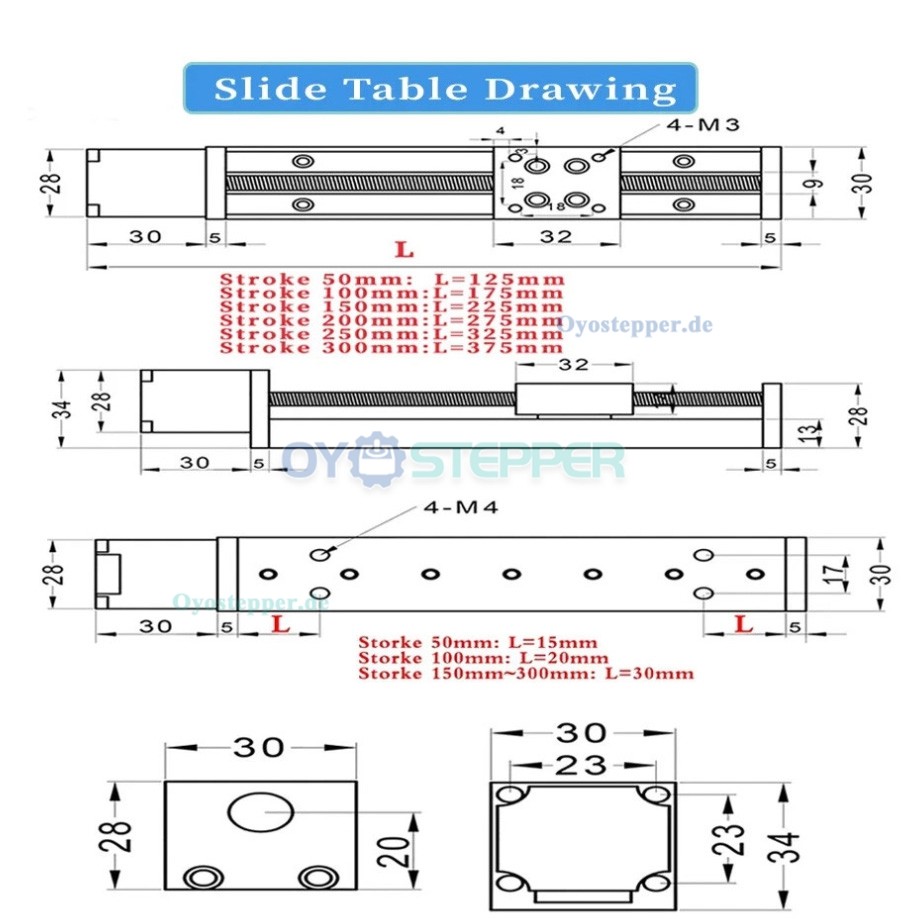

Effektiver Hub: 50–300 mm
Gesamtlänge: Effektiver Hub + 75 mm
Plattengröße: 30 × 32 mm
Wiederholpositioniergenauigkeit: 0,02–0,03 mm
Maximale Geschwindigkeit: 80 mm/s
Schienenbreite: 6 mm
Schlitten-Typ: MGN8H
Spindelgenauigkeit: C7
Steigung: 1/2/4/6/12 mm (1 Umdrehung bewegt die Platte um den jeweiligen Steigungswert)

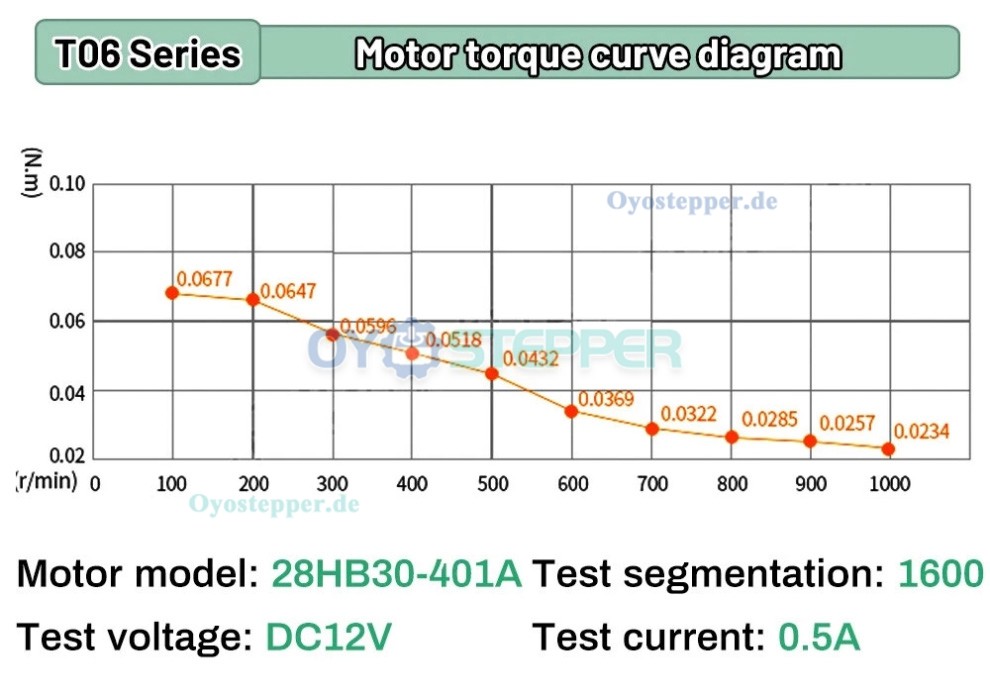

Schrittmotor-Parameter:
Modell: 28HB30-401A (unterstützt 28HB40-401A)
Flanschgröße: NEMA11 (28 mm)
Haltemoment: 0,07 N·m
Bauformlänge: 30 mm
Wellendurchmesser: 5 mm
Motortyp: 2-Phasen-Motor
Strom: 0,6 A
Schrittwinkel: 1,8°
