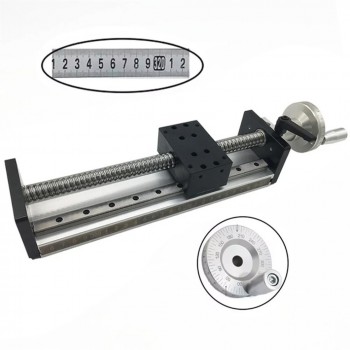

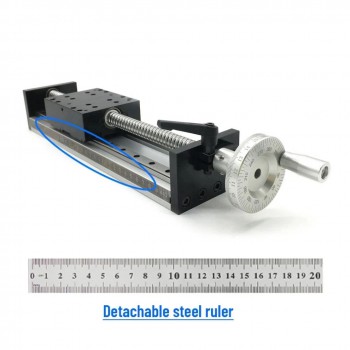

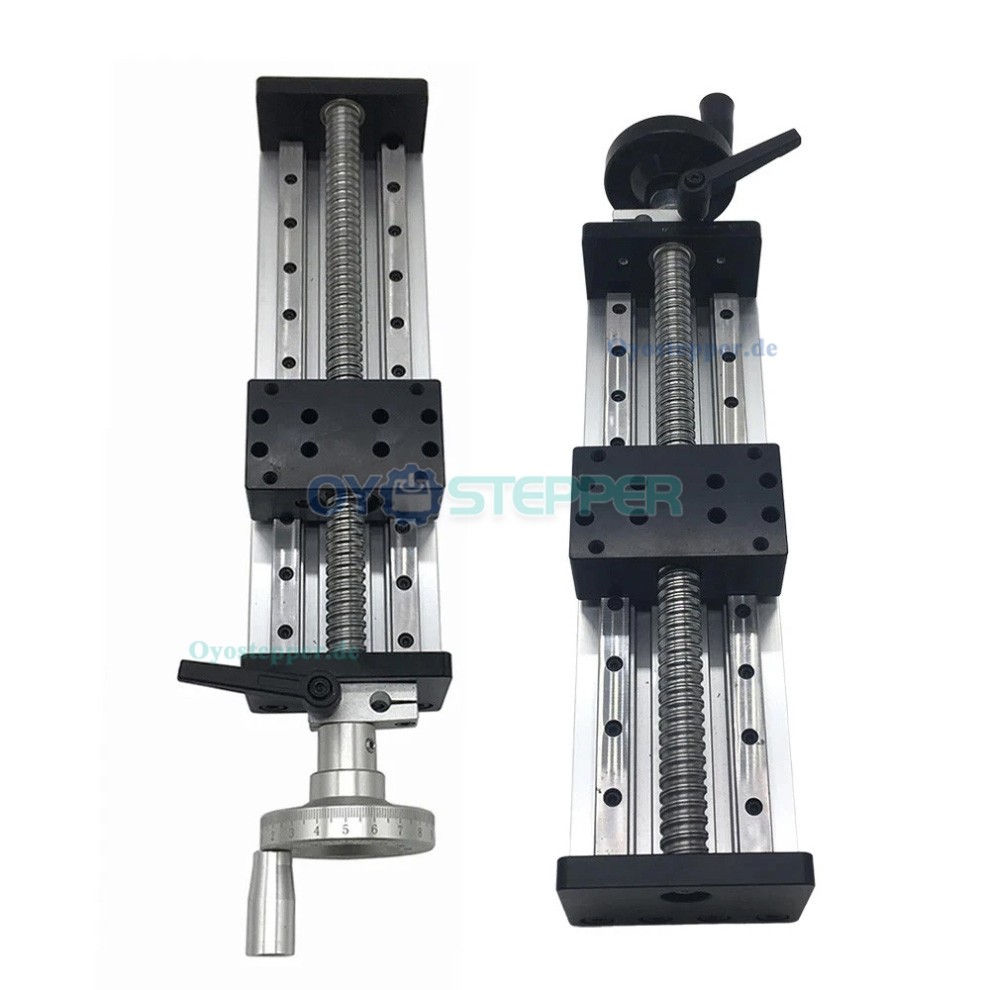

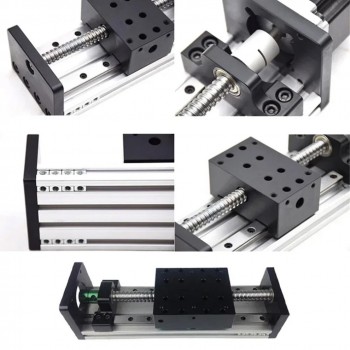

SXG5080 Manueller Linearführungs Schlitten mit Kugelgewindetrieb und Handrad
SXG5080 Manueller Linearführungs Schlitten mit Kugelgewindetrieb und Handrad
Merkmale:
Belastung bis 60 kg (horizontal) und 30 kg (vertikal)
Einstellbarer Hubbereich: 100 mm bis 300 mm
Grundplatte aus Aluminiumlegierung, Hauptkomponenten aus Kohlenstoffstahl und Wälzlagerstahl

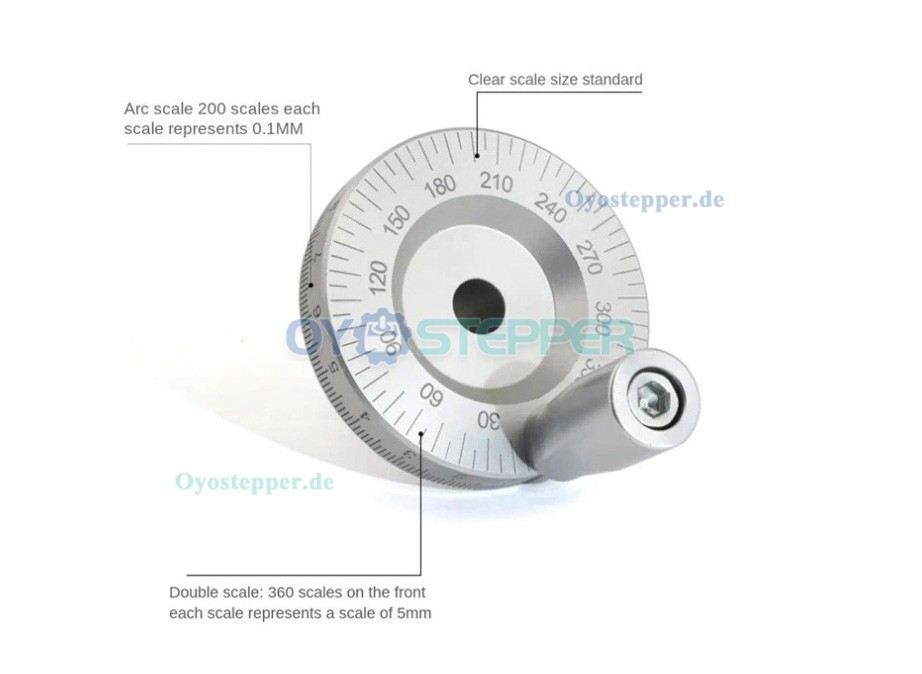

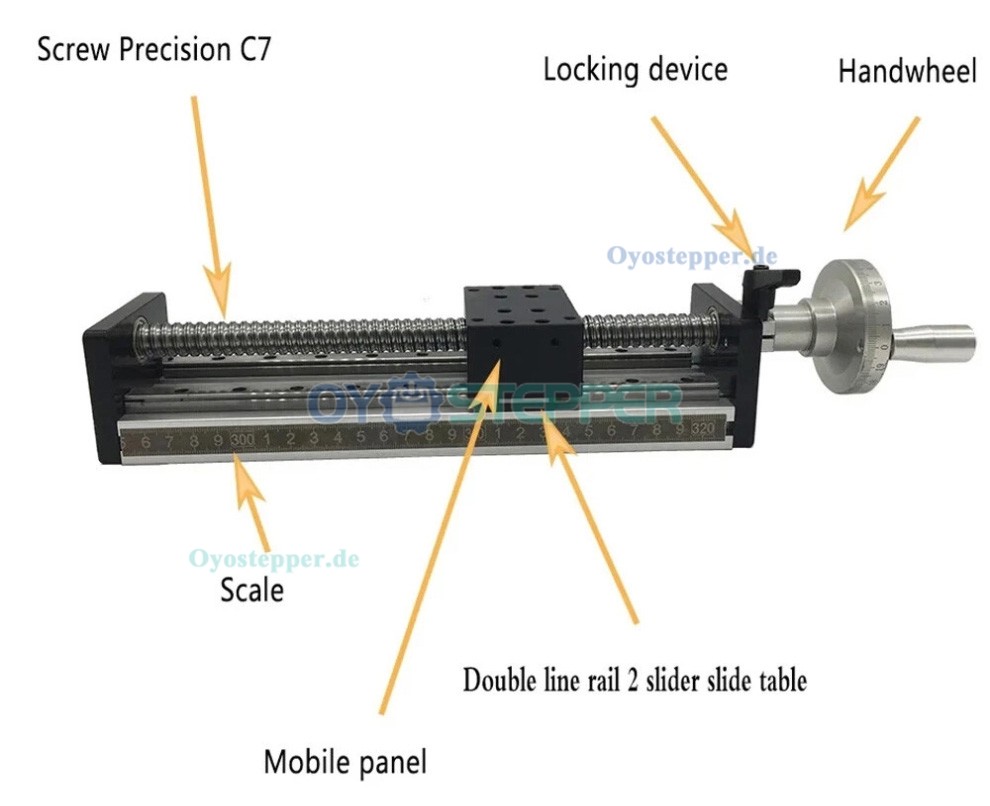

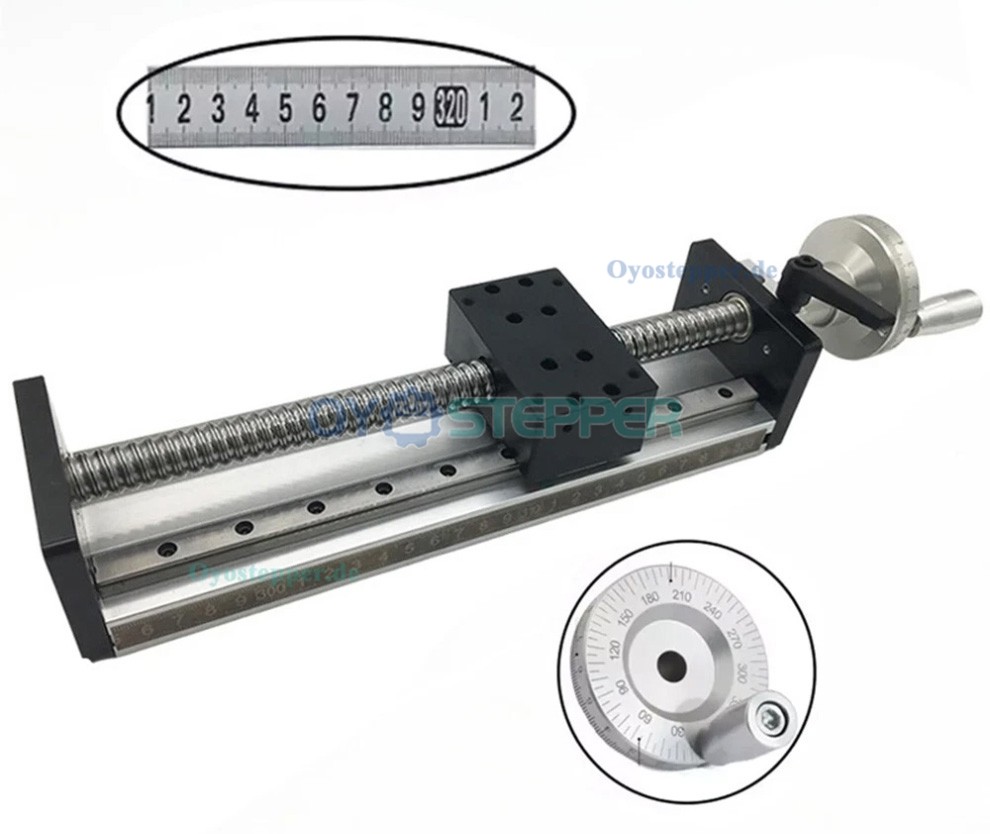

Manuelle Einstellung: Inklusive Handrad zur manuellen Positionierung mit ±0,02 mm Genauigkeit

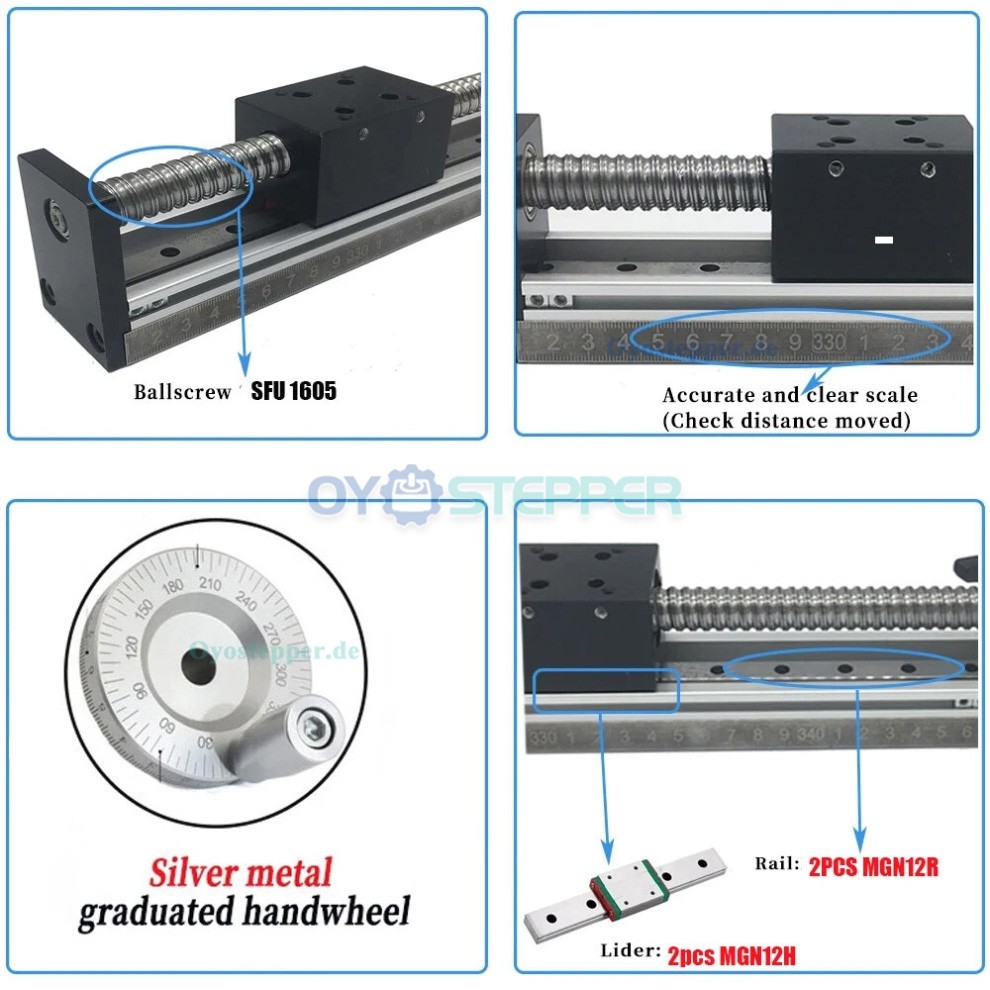

Ausgestattet mit SFU1605-Kugelumlaufspindel der Güte C7 (16 mm Durchmesser, 5 mm Steigung) sowie MGN12H-/MGN12R-Linearführungen; Wiederholpositioniergenauigkeit 0,02–0,03 mm.

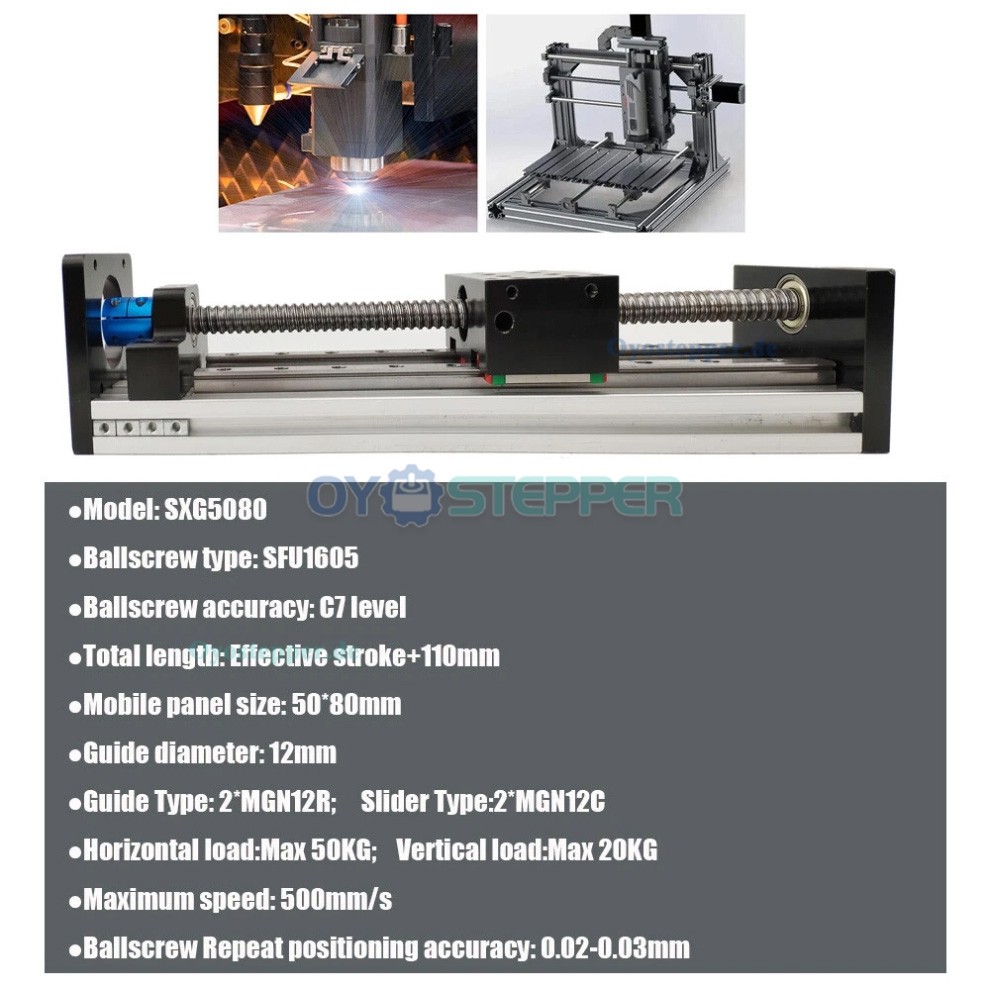

Spezifikation:
Modell: SXG5080 (50 × 80 mm Tisch)
Kugelumlaufspindel-Typ: SFU1605 (Spindeldurchmesser 16 mm, Steigung 5 mm; eine Umdrehung = 5 mm Vorschub)
Genauigkeit der Kugelumlaufspindel: Güte C7
Effektiver Hub: 100–300 mm
Gesamtlänge: Effektiver Hub + 110 mm (für 50 × 80 mm Tisch)
Größe der beweglichen Platte: 50 × 80 mm
Führungsdurchmesser: 12 mm
Führungstyp: 2 × MGN12R

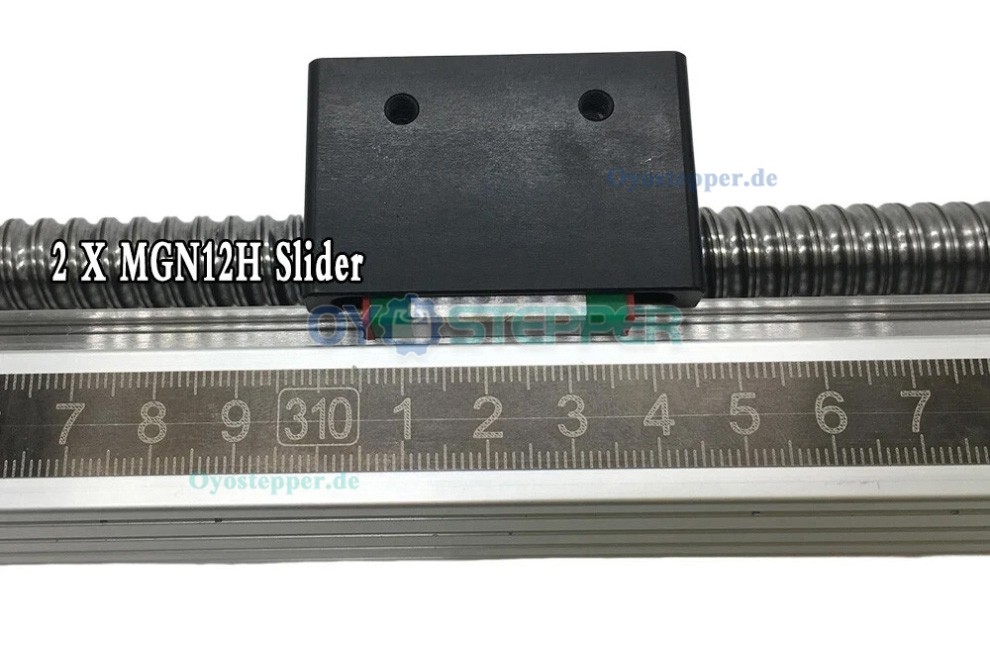

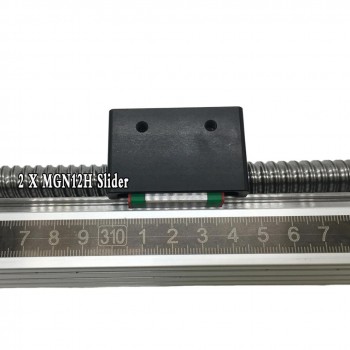

Schlitten-Typ: 2 × MGN12H (für 50 × 80 mm Tisch)
Horizontale Belastung: max. 60 kg / 132,28 lb (für 50 × 80 mm Tisch)
Vertikale Belastung: max. 30 kg / 66,14 lb (für 50 × 80 mm Tisch)
Maximale Geschwindigkeit: 500 mm/s
Wiederholpositioniergenauigkeit der Kugelspindel: 0,02–0,03 mm
Material von Kugelspindel und Linearschienen: Kohlenstoffstahl und Wälzlagerstahl
Material der Grundplatte: Aluminiumlegierung;
Lieferumfang:
1 × Schiebetisch mit manuellem Handrad

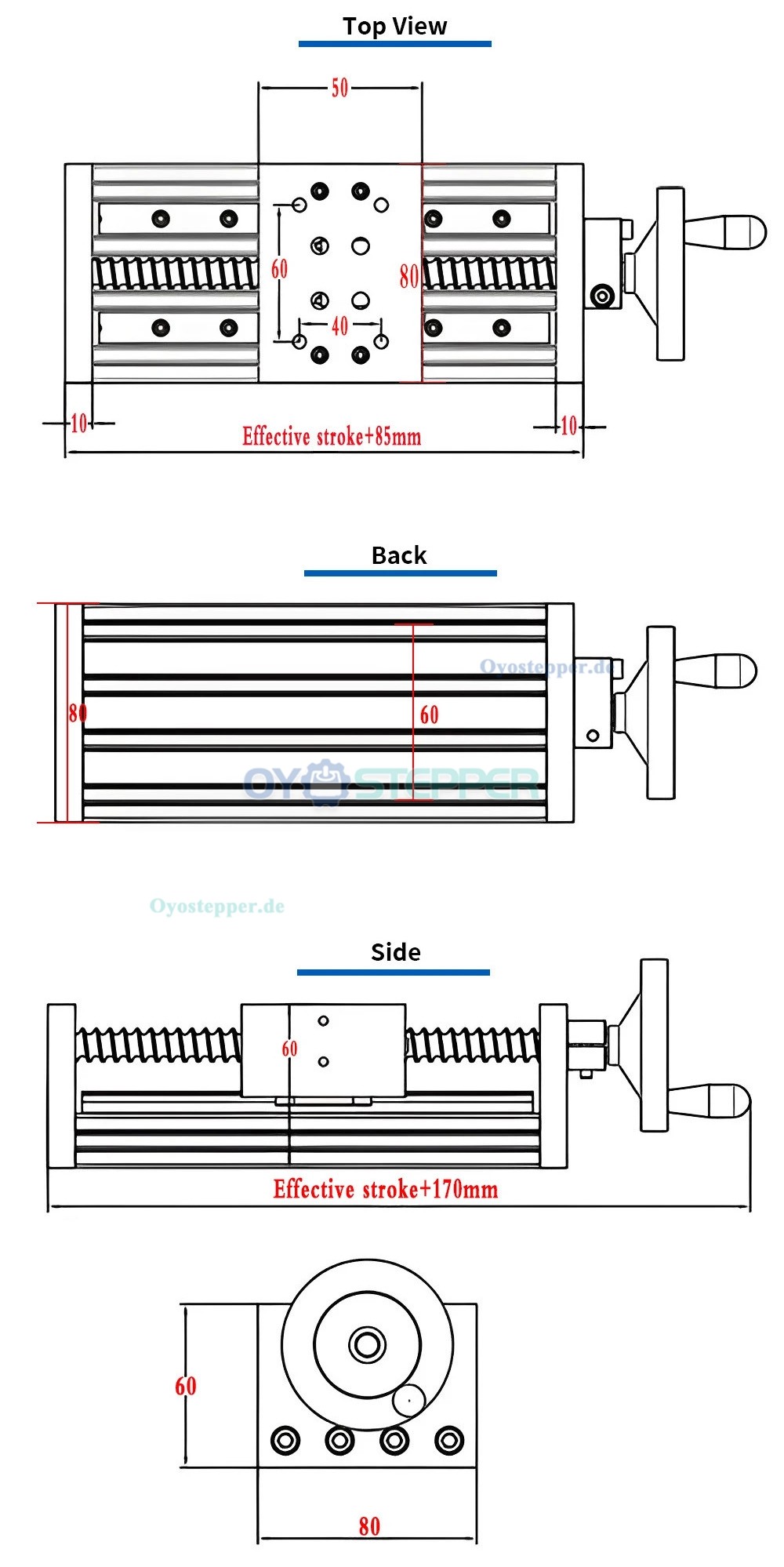

Drawings:
