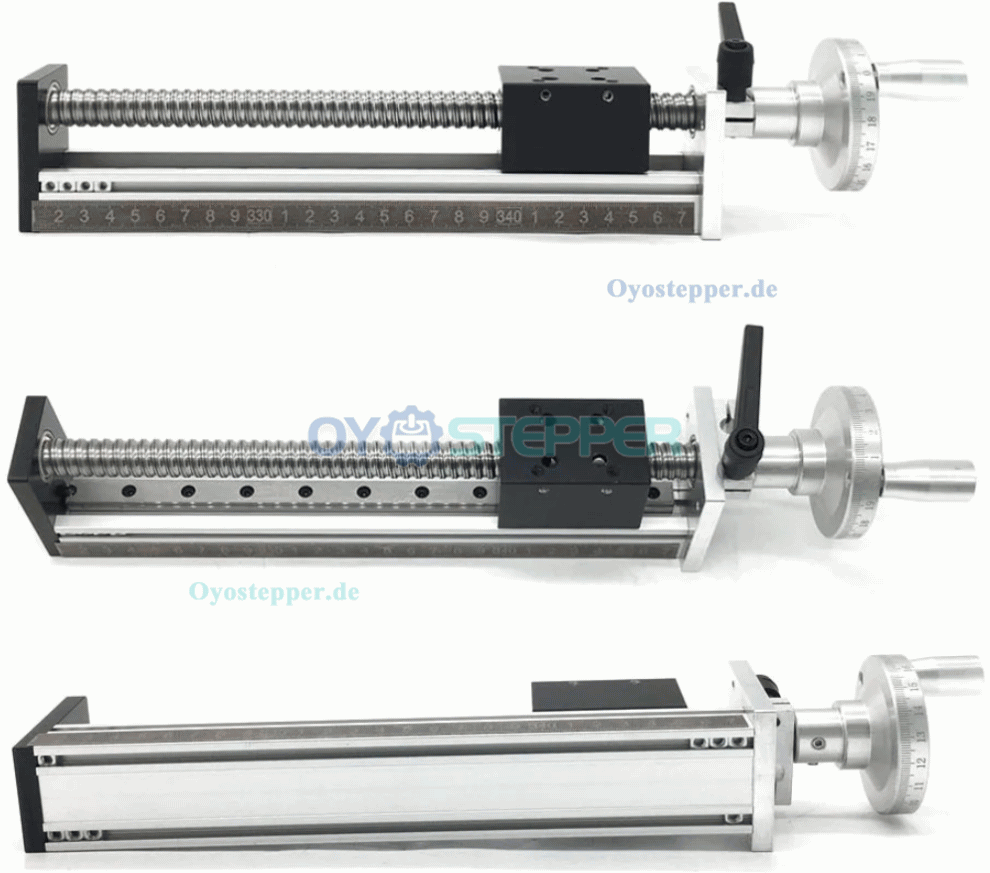

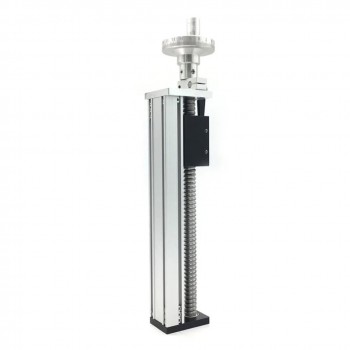

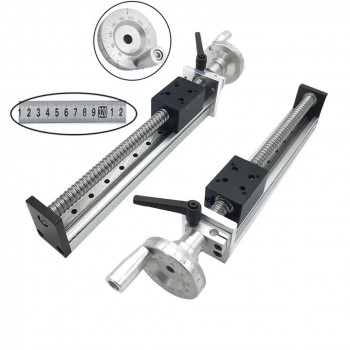

DXG6042 Mini-Linearführungs-Schlitten mit Kugelgewindetrieb und Handrad

DXG6042 Mini-Linearführungs-Schlitten mit Kugelgewindetrieb und Handrad



Modell:
Hub: 100 mm (4 Zoll)
Hub: 200 mm (8 Zoll)
Hub: 300 mm (12 Zoll)

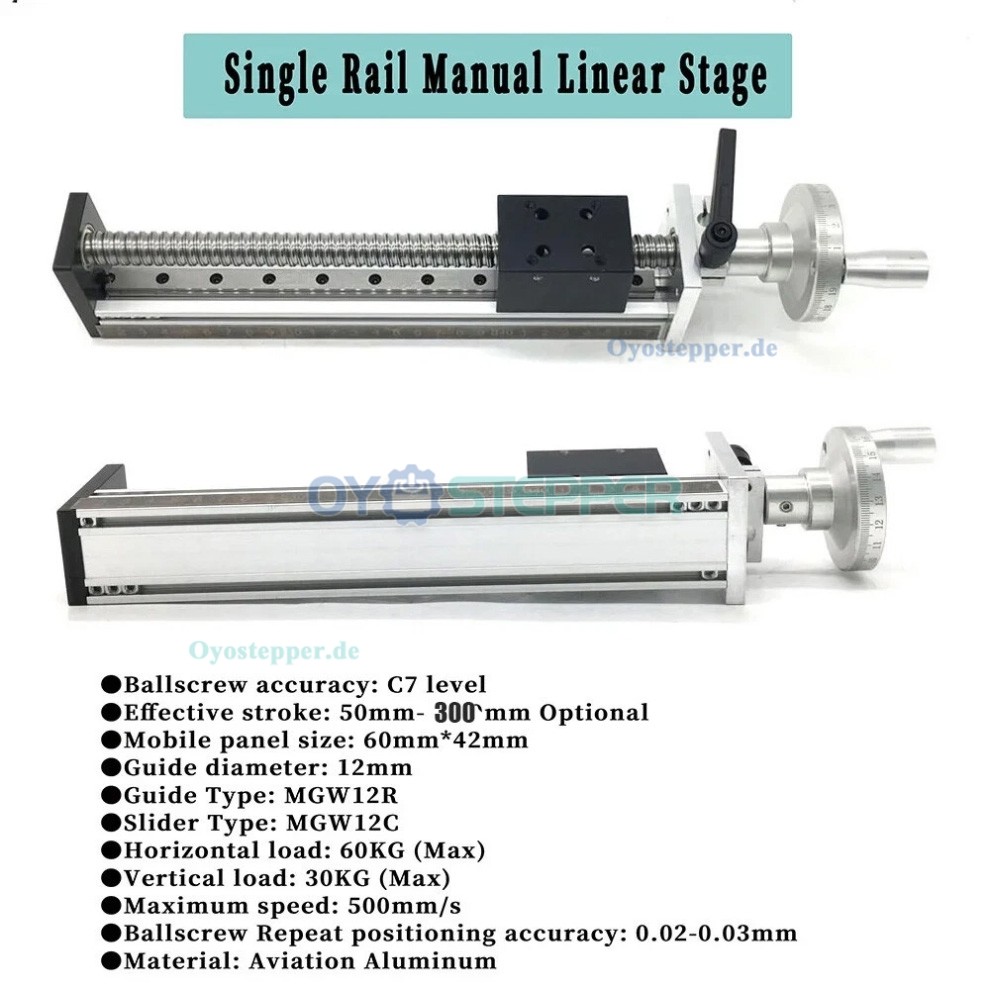

Parameter:
Modell: M-DXG6042

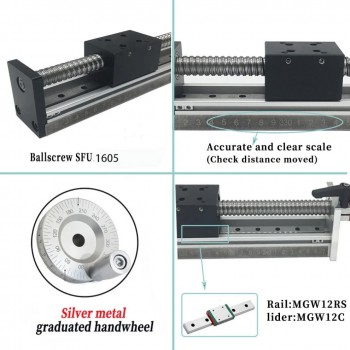

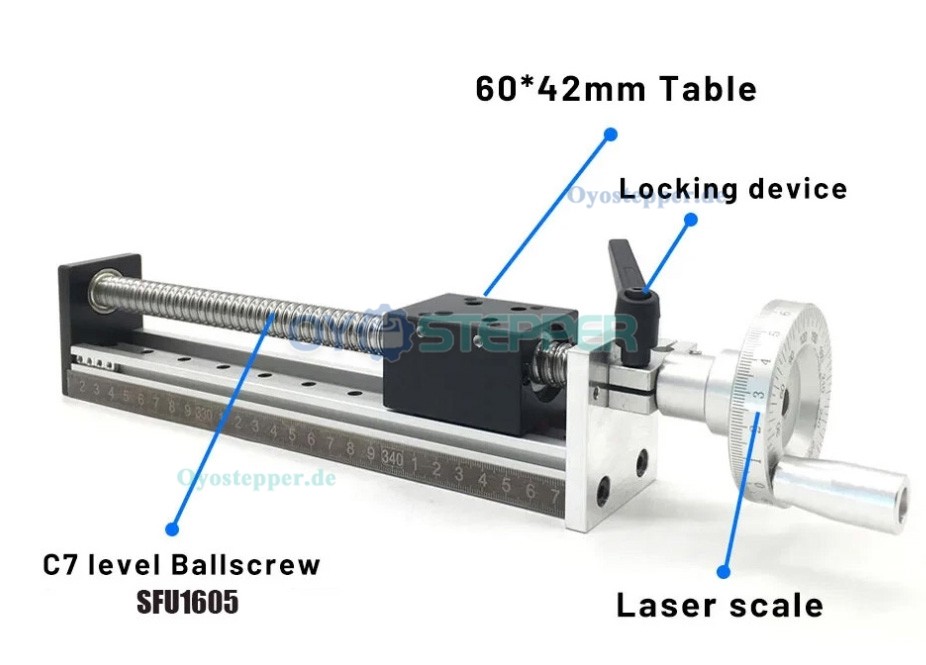

Kugelumlaufspindel-Typ: SFU1605
Genauigkeit der Kugelumlaufspindel: Güte C7
Effektiver Hub: 100–300 mm
Gesamtlänge des Schlittens: Effektiver Hub + 180 mm

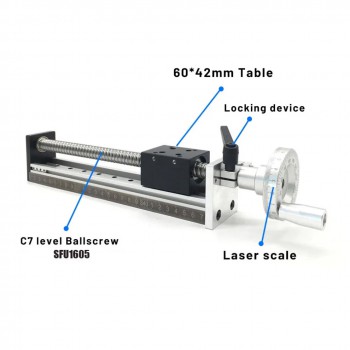

Größe der beweglichen Platte: 60 mm × 42 mm
Führungsdurchmesser: 12 mm

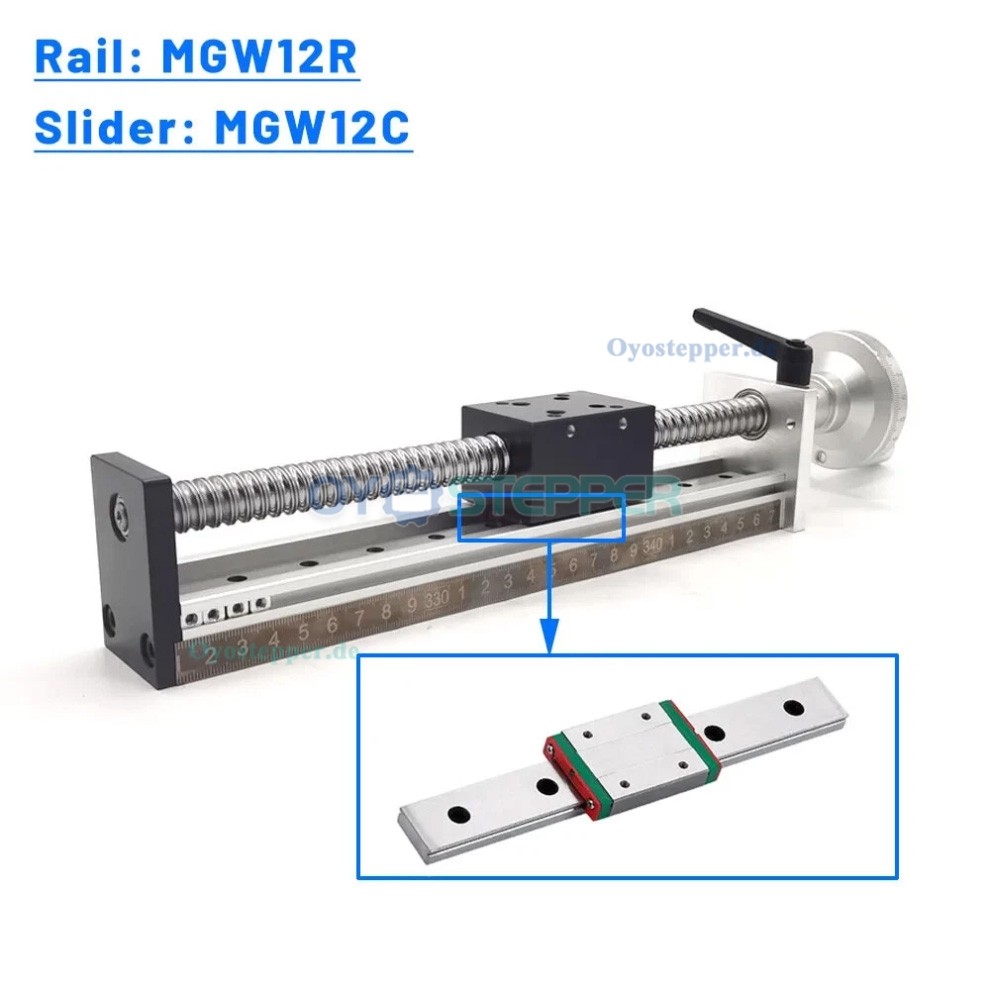

Führungstyp: MGW12R
Schlitten-Typ: MGW12C
Horizontale Belastung: 40 kg, 88,18 lb (max.)
Vertikale Belastung: 20 kg, 44,09 lb (max.)
Maximale Geschwindigkeit: 500 mm/s
Wiederholpositioniergenauigkeit der Kugelspindel: 0,02–0,03 mm
Material: Flugzeugaluminium;

Lieferumfang:

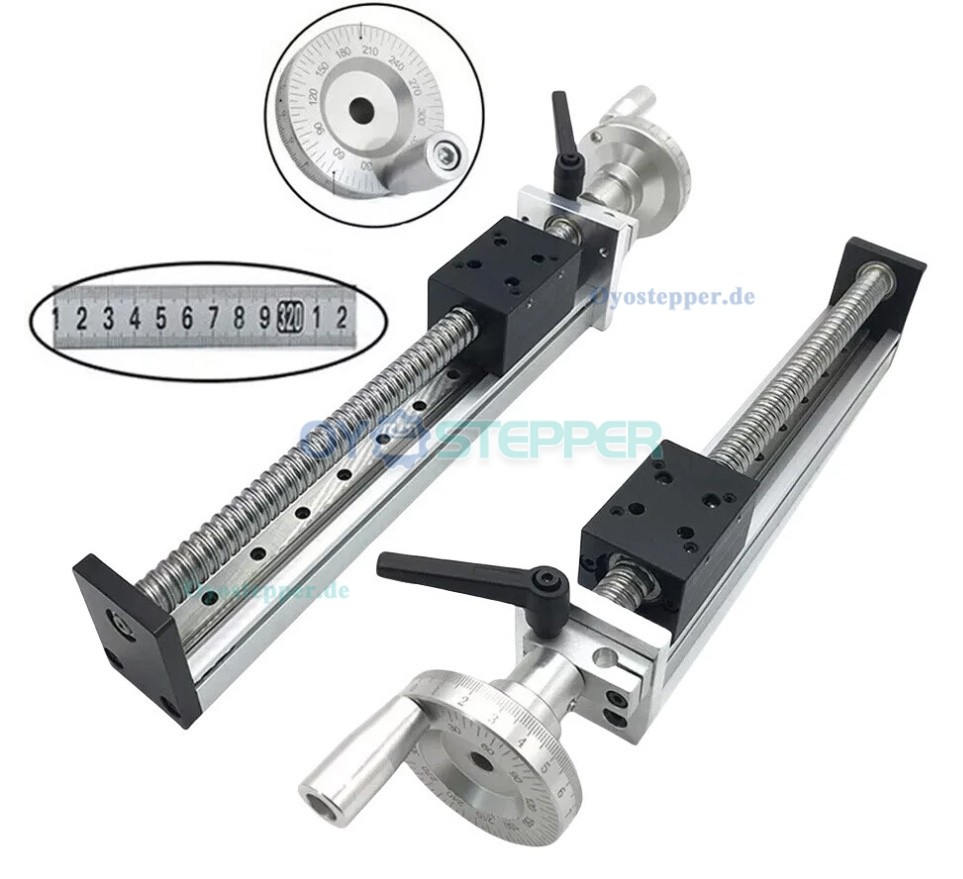

1 × Schiebetisch mit manuellem Handrad

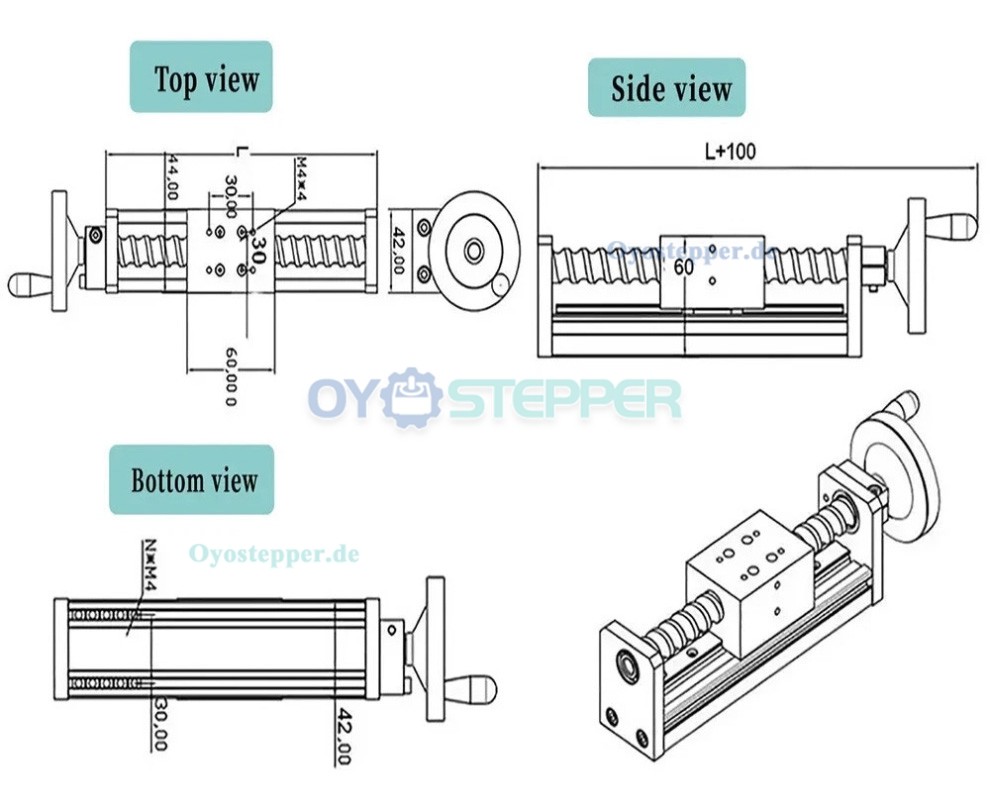

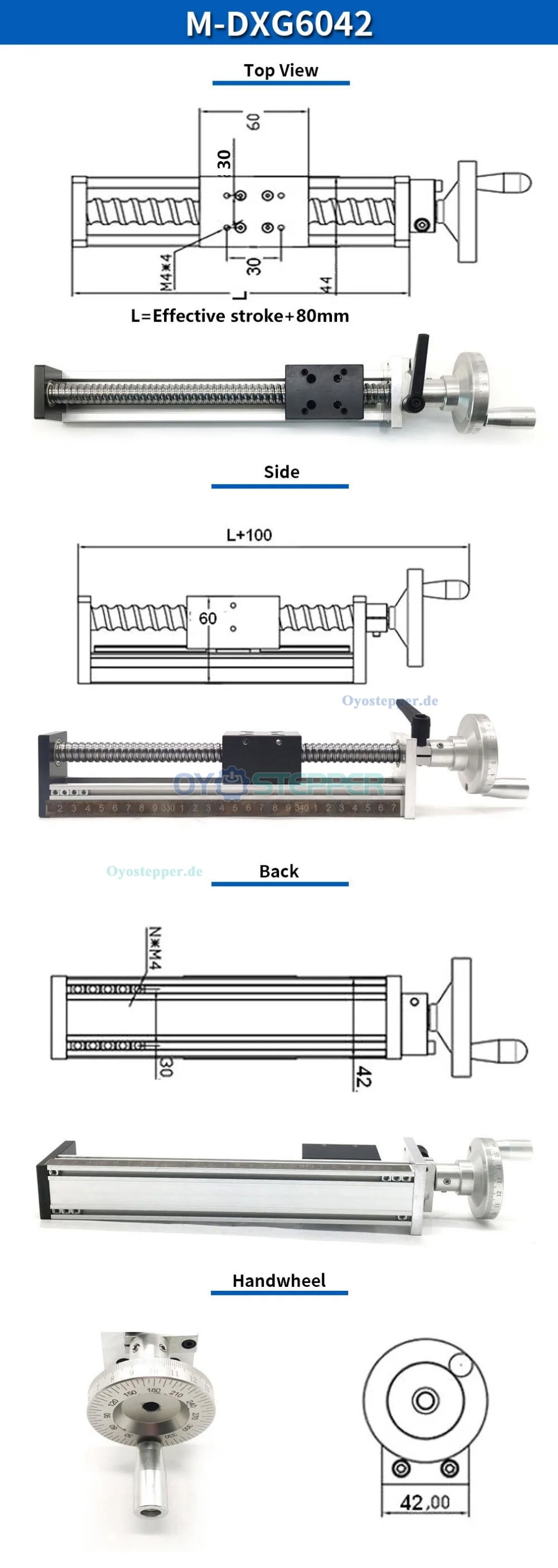

Drawings:
