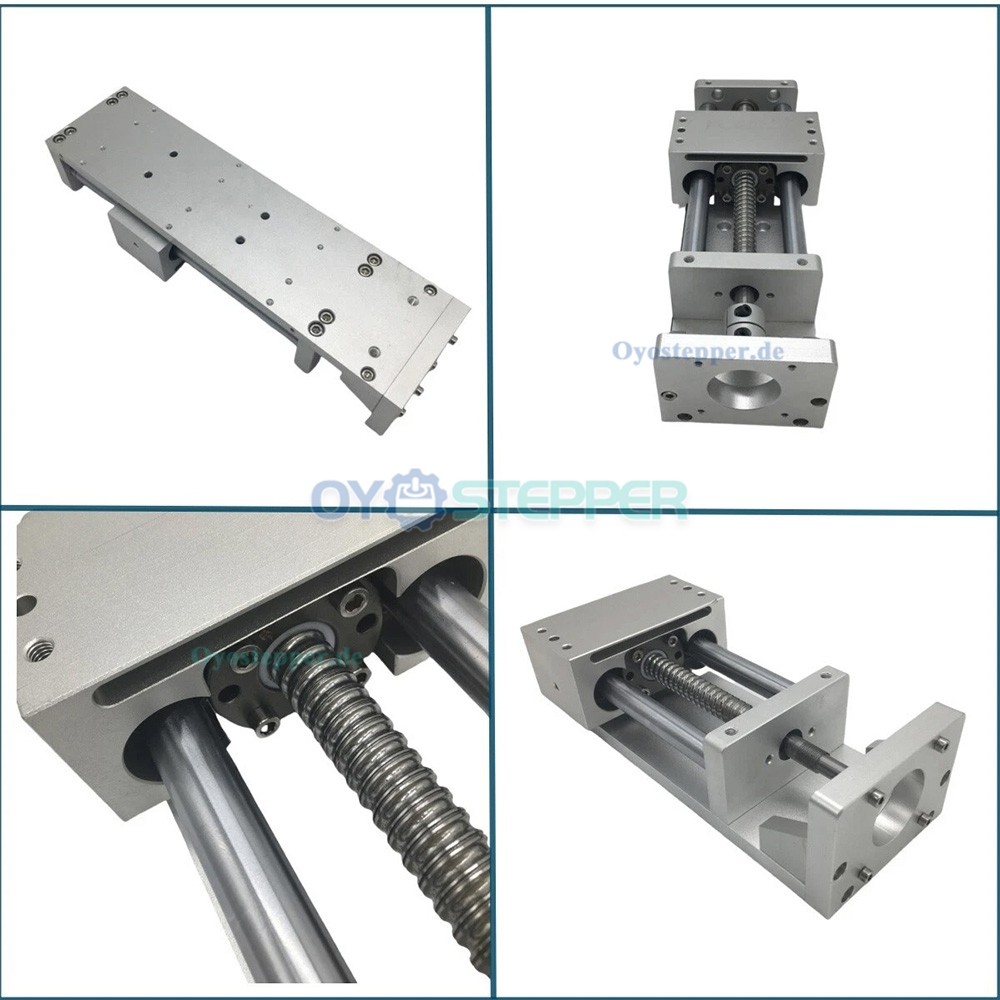

XYZ-Achsen CNC-Schlitten, Linearführungsschiene, Linearführung für NEMA 23/34
XYZ-Achsen CNC-Schlitten, Linearführungsschiene, Linearführung für NEMA 23/34
Modelle:
Schiebetisch + 8mm Kupplung (für Nema 23)
Schiebetisch + 14mm Kupplung (für Nema 34)
Schiebetisch + 8mm Kupplung + Staubschutzhaube
Schiebetisch + 14mm Kupplung + Staubschutzhaube

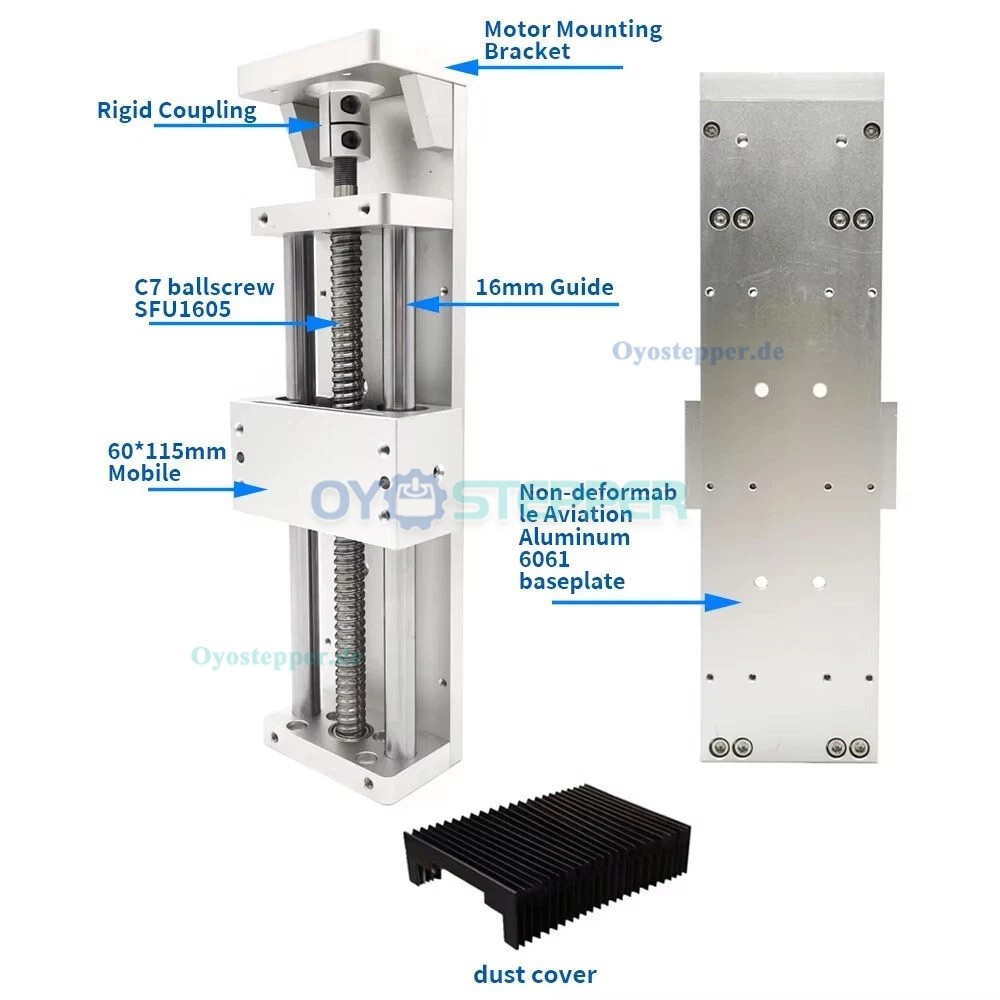

Merkmale:
Material: Die Grundplatte besteht aus Flugzeugaluminium 6061.
Die 14 mm dicke Motorhalterung reduziert Vibrationen während des Betriebs.

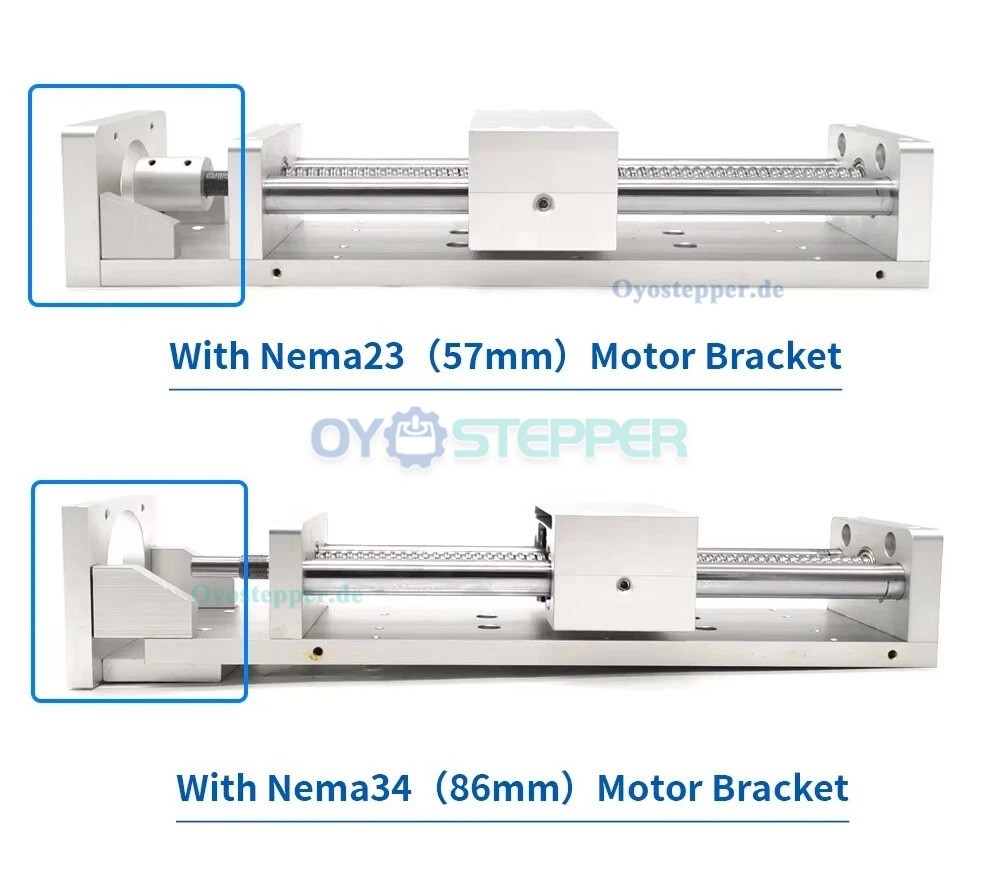

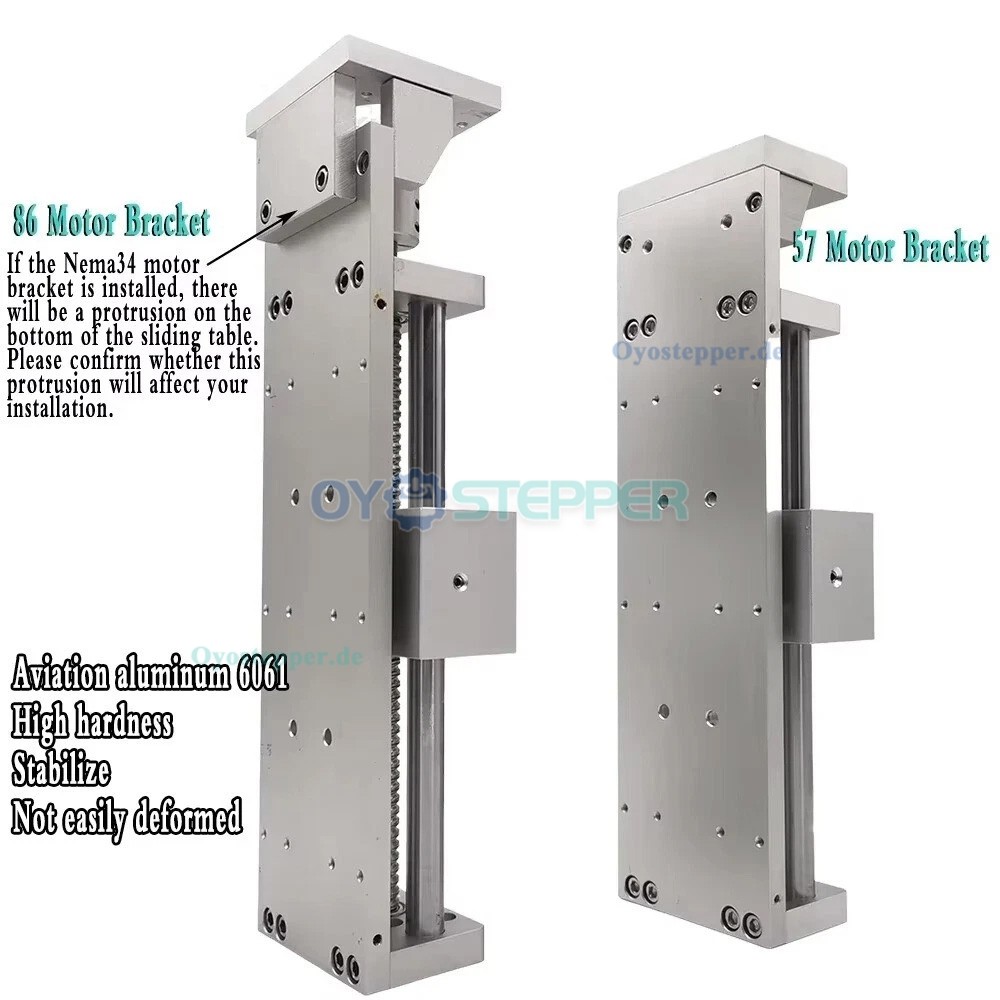

Das System unterstützt verschiedene Motorhalterungen, z.B. für Nema23- und Nema34-Schrittmotoren sowie 60-mm- oder 80-mm-Servomotoren. Für Servomotor-Halterungen kontaktieren Sie uns bitte.

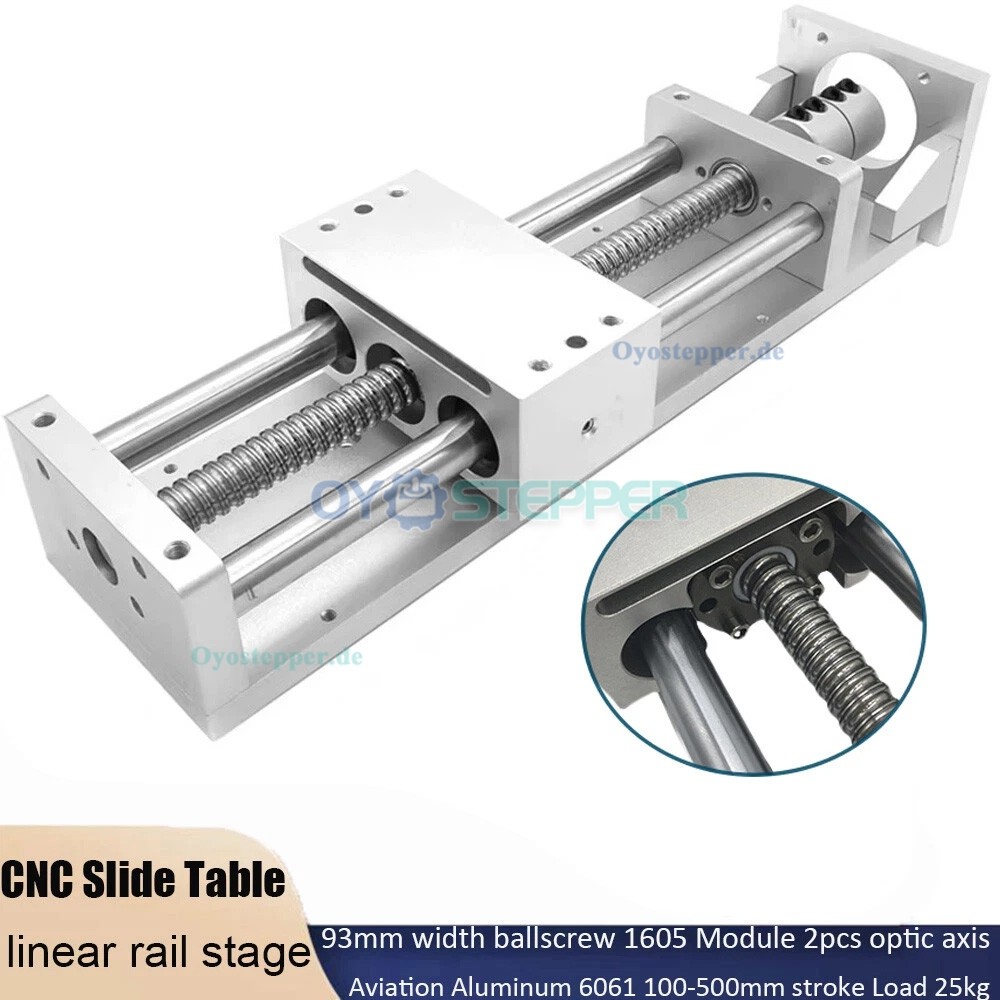

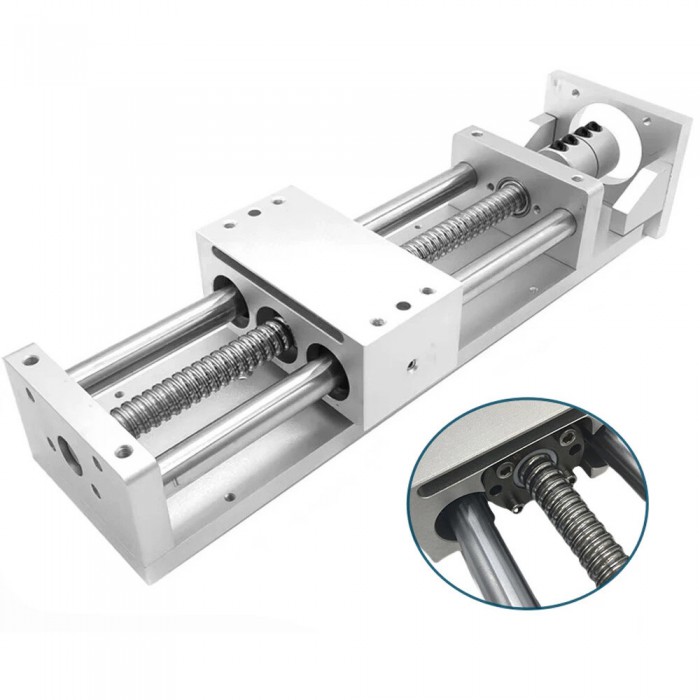

SFU1605-Kugelumlaufspindel mit 16 mm Durchmesser und 5 mm Steigung. Pro voller Umdrehung bewegt sich die Platte um 5 mm.
Die Wiederholpositioniergenauigkeit der Kugelumlaufspindel beträgt ±0,02 mm.
Spezifikationen:

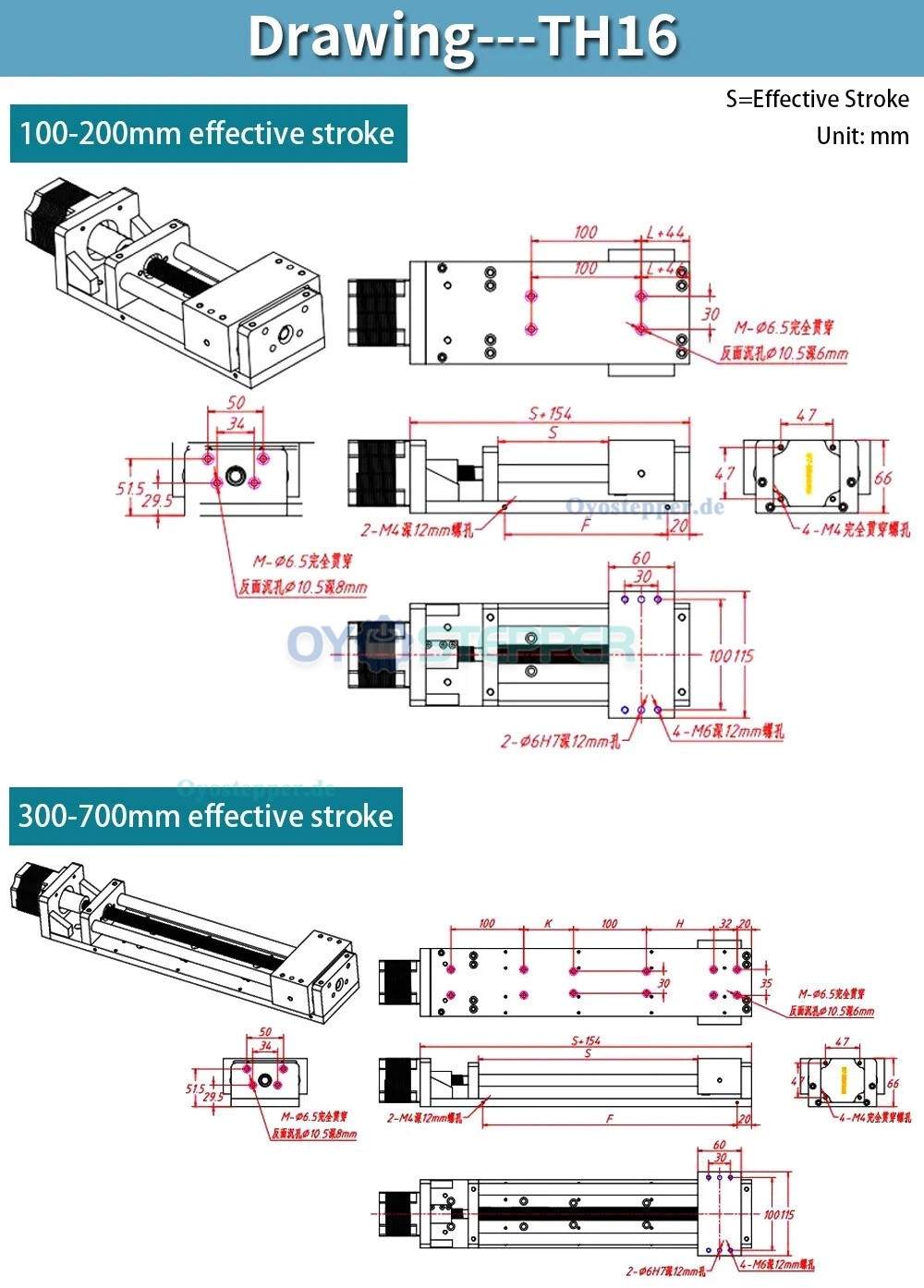

Modell: TH16
Genauigkeit der Kugelumlaufspindel: C7
Effektiver Hub: 100–500 mm (Hinweis: Mit Staubschutz reduziert sich der Hub)
Größe der beweglichen Platte: 60 × 115 mm
Führungsdurchmesser: 16 mm
Führungstyp: Optische Achsenführung
Maximale horizontale Belastung: 30 kg
Maximale vertikale Belastung: 25 kg
Material: Flugzeugaluminium 6061 (oberflächengesandstrahlt und oxidiert zur Rostvermeidung).

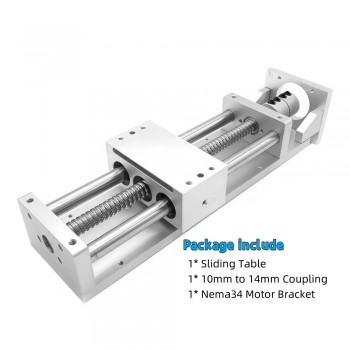

Paketoptionen:
Typ 1:
1 × Schiebetisch
1 × Kupplung
1 × Nema23-/Nema34-Motorhalterung;

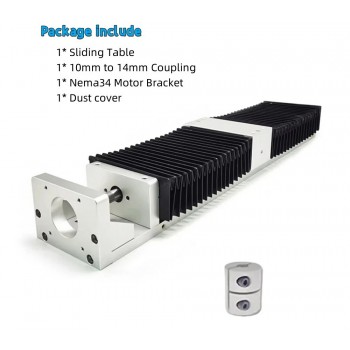

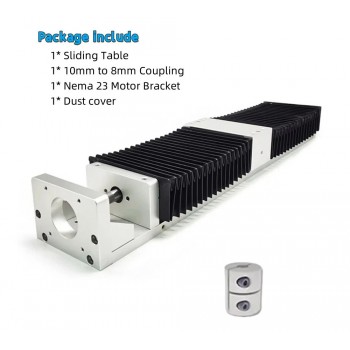

Typ 2:
1 × Schiebetisch
1 × Kupplung
1 × Nema23-/Nema34-Motorhalterung

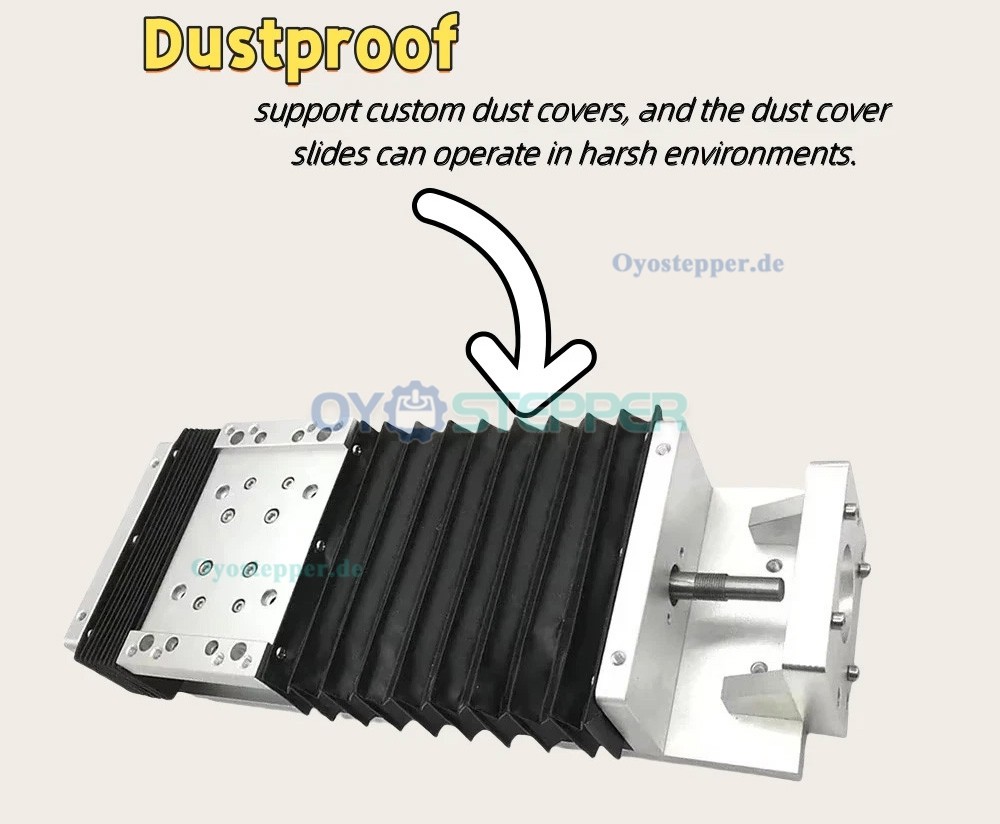

1 × Staubschutz (Hinweis: Mit Staubschutz kann sich der Hub verringern)
