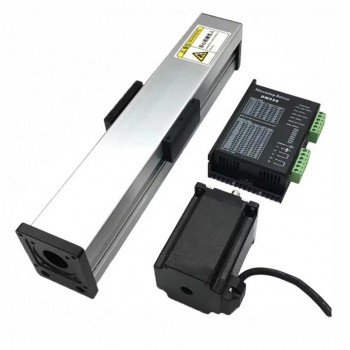

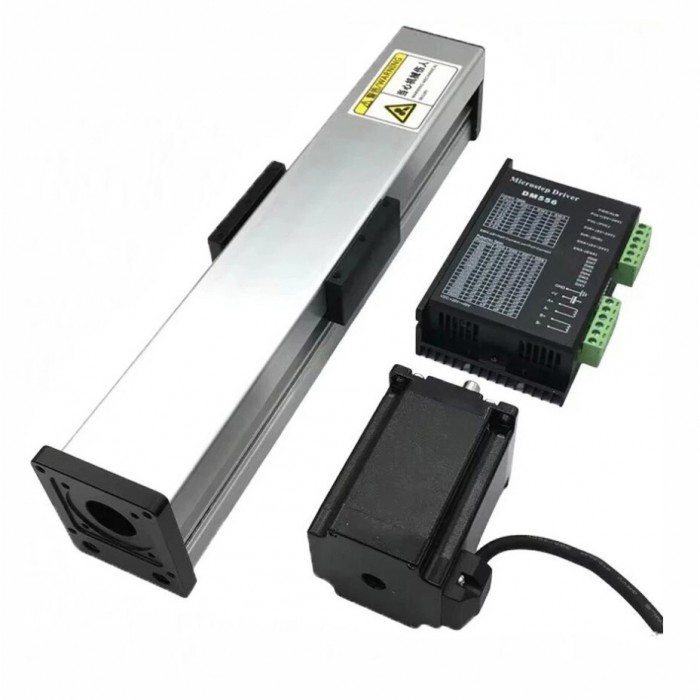

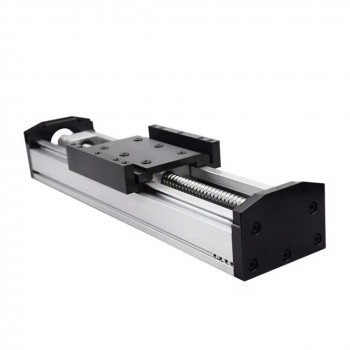

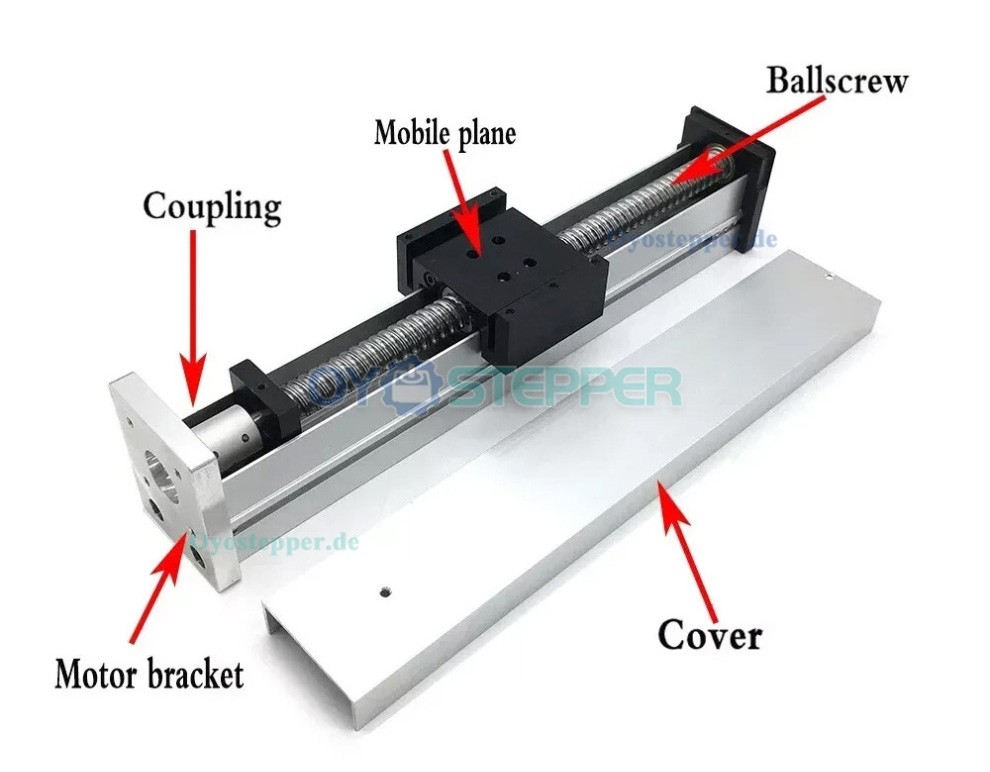

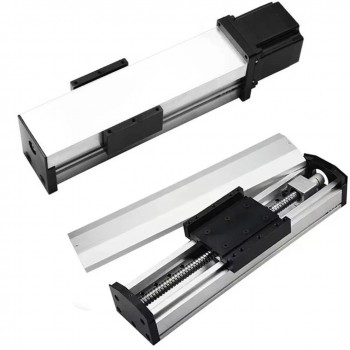

Mini-Kugelgewindeschlittenbausatz,Vollständig abgedichtet, Motorisierte Linearführungsmodul

Mini-Kugelgewindeschlittenbausatz,Vollständig abgedichtet, Motorisierte Linearführungsmodul



Produktparameter:

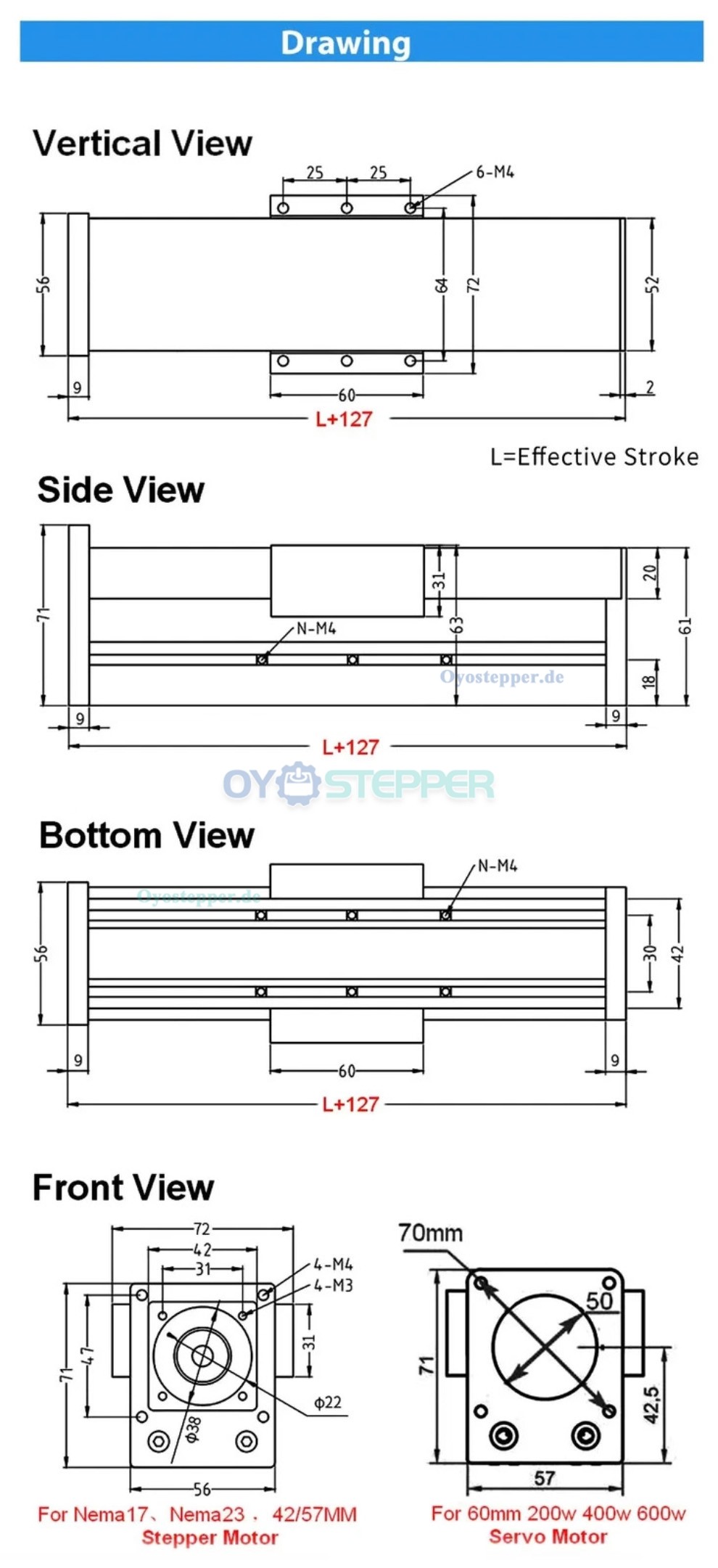

Modell: QMF40 (40 mm Breite, 40 kg Belastung)

Material: Industrie-Aluminiumprofil

Hub: 100–300 mm (wahlweise)

Horizontale Belastung: 40 kg (max.)

Vertikale Belastung: 20 kg (max.)

Motorhalterung: 57-mm-Schrittmotor

Modulbreite: 42 mm

Wiederholpositioniergenauigkeit: 0,03–0,05 mm

Führung: 1 × MGN12R (12 mm Breite)

Schlitten: 1 × MGN12C

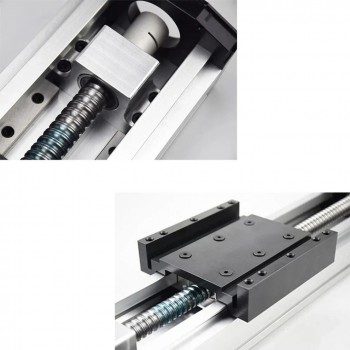

Kugelumlaufspindel-Material: Wälzlagerstahl

Kugelumlaufspindel-Typ: SFU1605 (Spindeldurchmesser 16 mm, Steigung 5 mm)

Kugelumlaufspindel-Genauigkeit: C7

Max. Vorschubgeschwindigkeit: 250 mm/s;

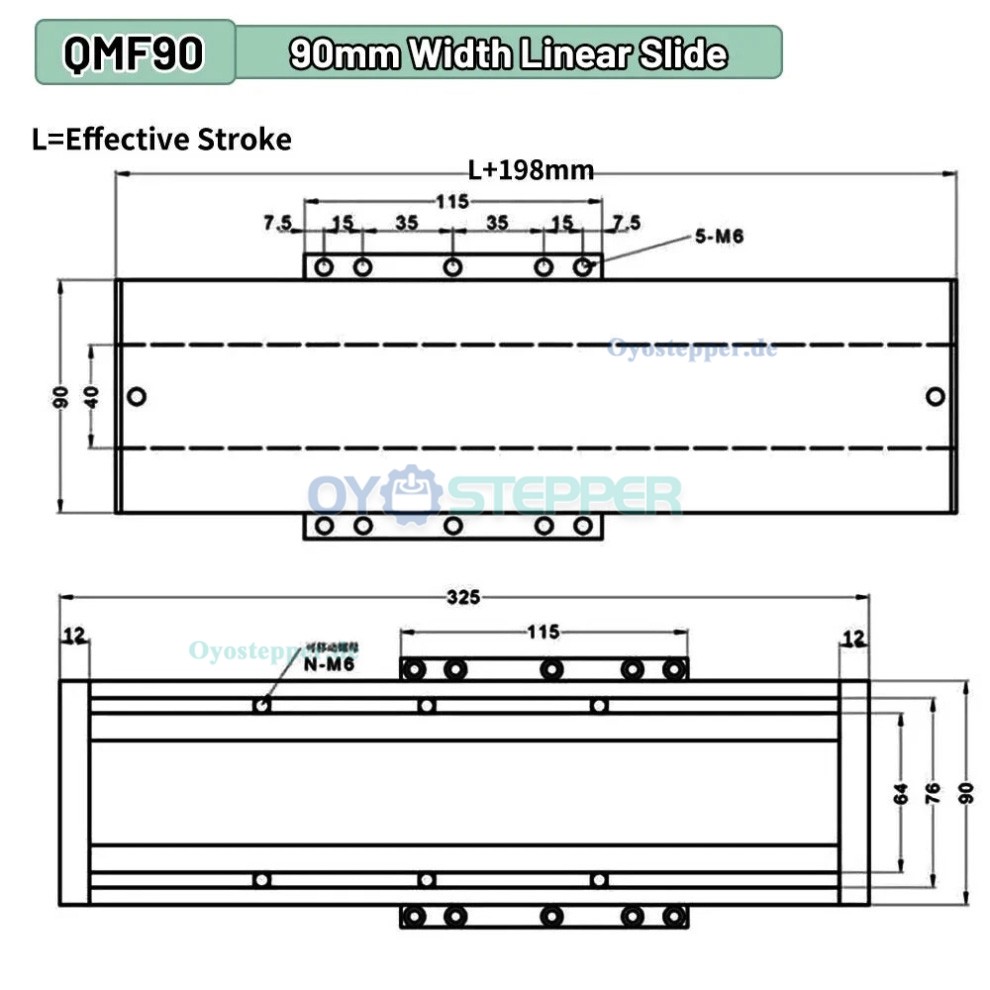

Modell: QMF90 (90 mm Breite, 70 kg Belastung):

Material: Industrie-Aluminiumprofil

Hub: 100–300 mm (wahlweise)

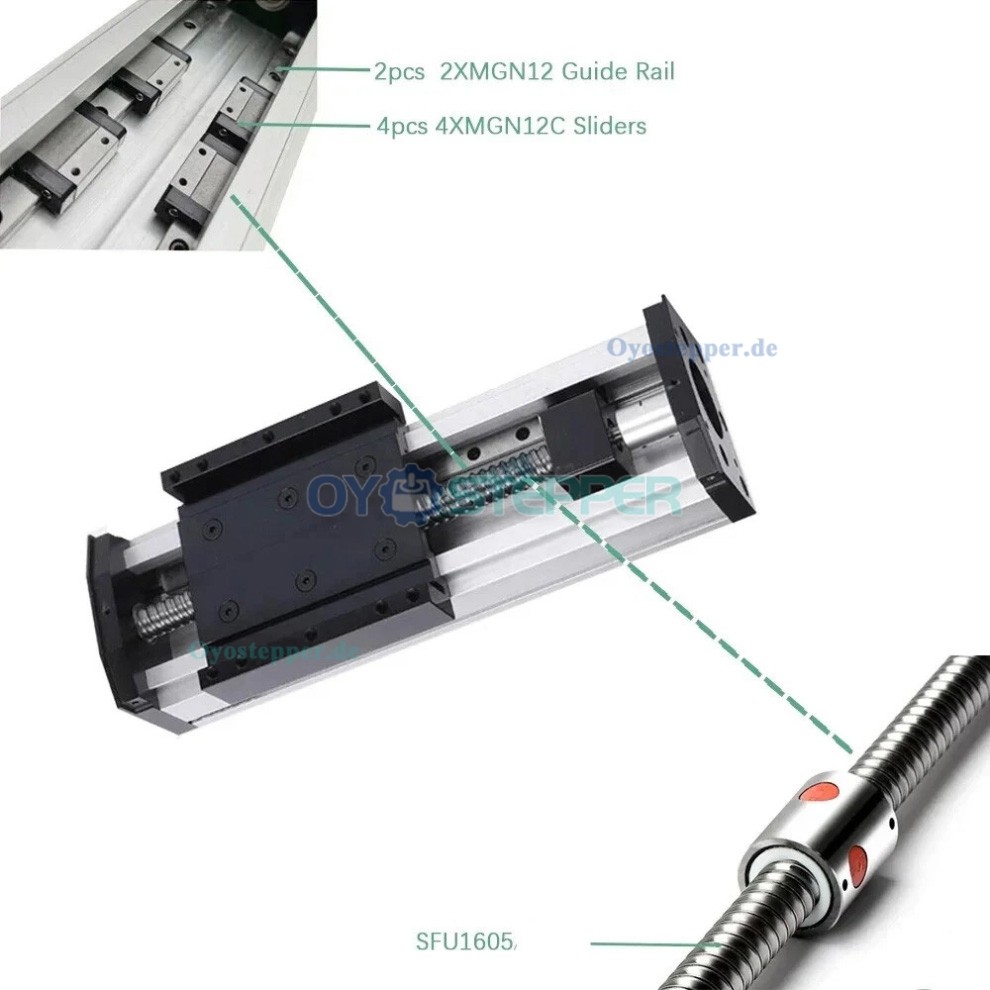

Führungsbahn-Typ: 2 × MGN12

Schlitten-Typ: 4 × MGN12C

Horizontale Belastung: 70 kg (max.)

Vertikale Belastung: 35 kg (max.)

Motorhalterung: Für NEMA23-57-mm-Schrittmotor

Modulbreite: 90 mm

Wiederholpositioniergenauigkeit: 0,03–0,05 mm

Kugelumlaufspindel-Material: Wälzlagerstahl

Kugelumlaufspindel-Typ: SFU1605 (Spindeldurchmesser 16 mm, Steigung 5 mm)

Kugelumlaufspindel-Genauigkeit: C7

Max. Vorschubgeschwindigkeit: 250 mm/s;

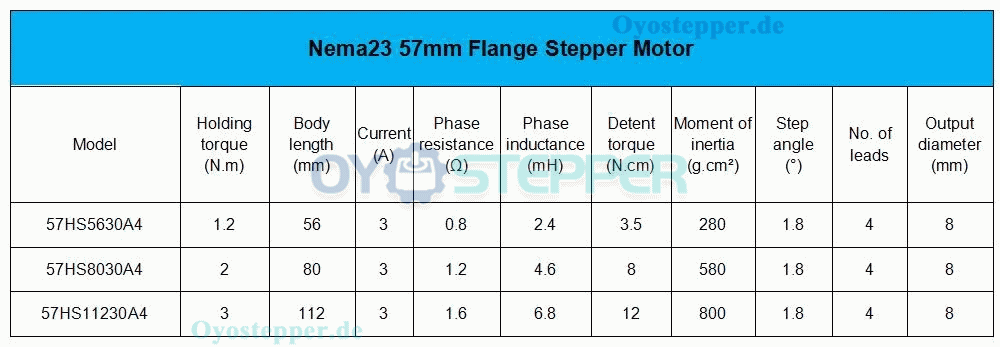

NEMA23-Motor-Spezifikationen:

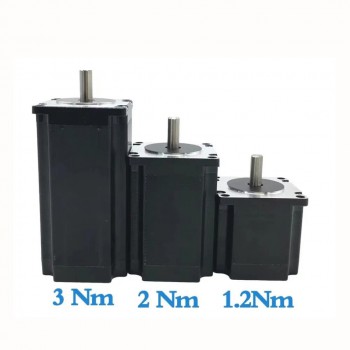

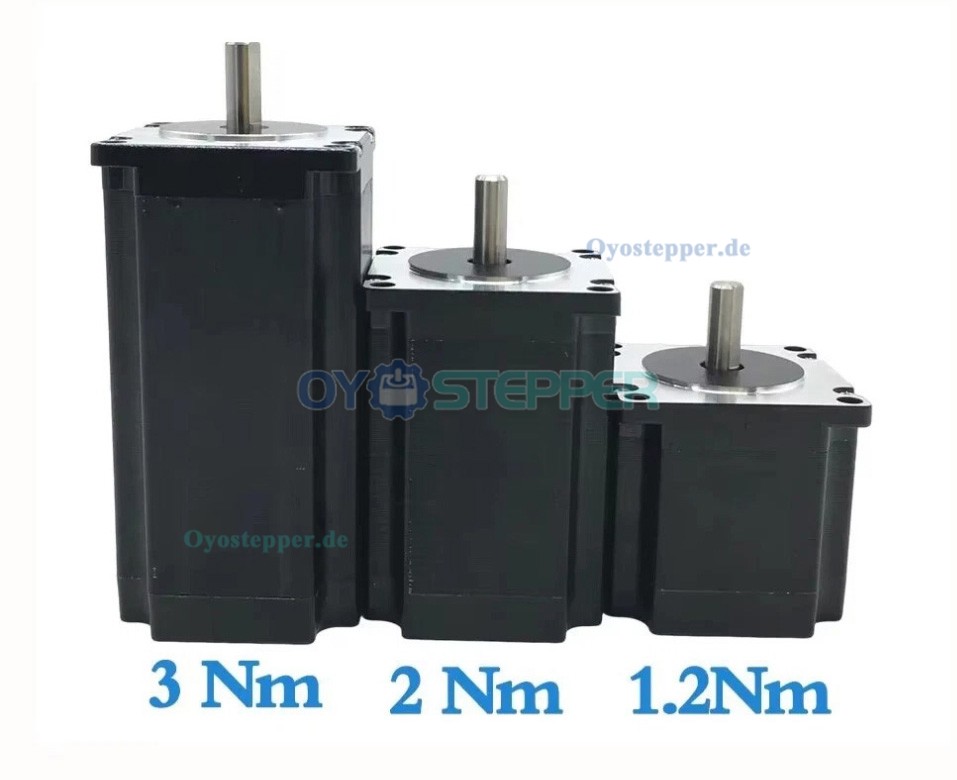

Bauformlänge: 56 mm (1,2 Nm), 80 mm (2 Nm), 112 mm (3 Nm)

Strom: 3 A

Wellendurchmesser: 8 mm

Phasenzahl: 2 Phasen, 4 Drähte

Schrittwinkel: 1,8° (2-phasig, 4-adrig)

Kabellänge: 1 Meter

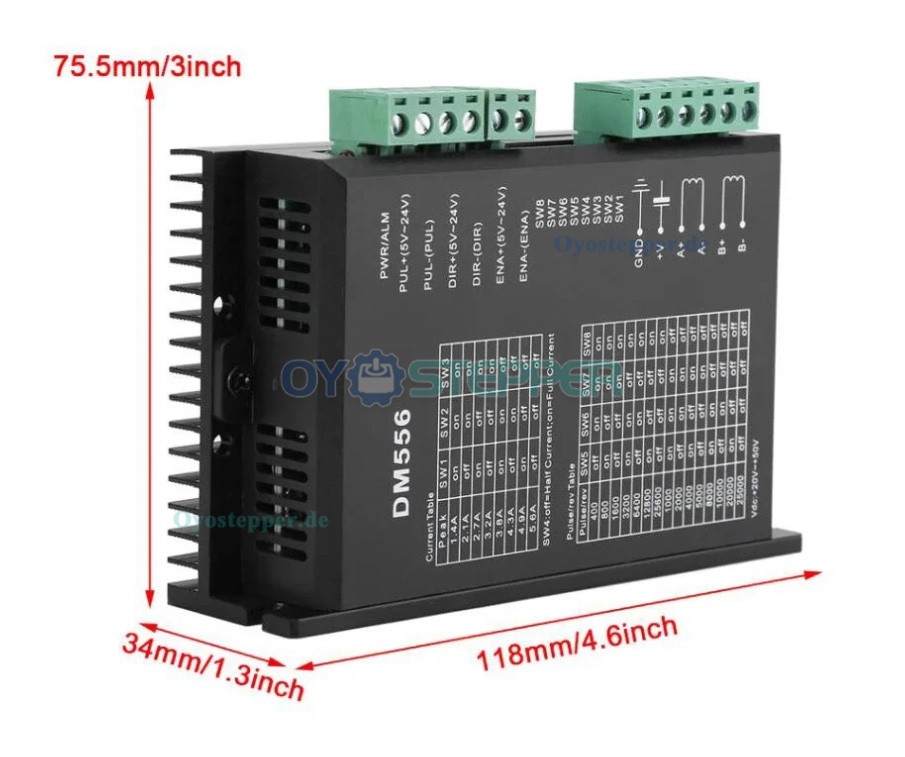

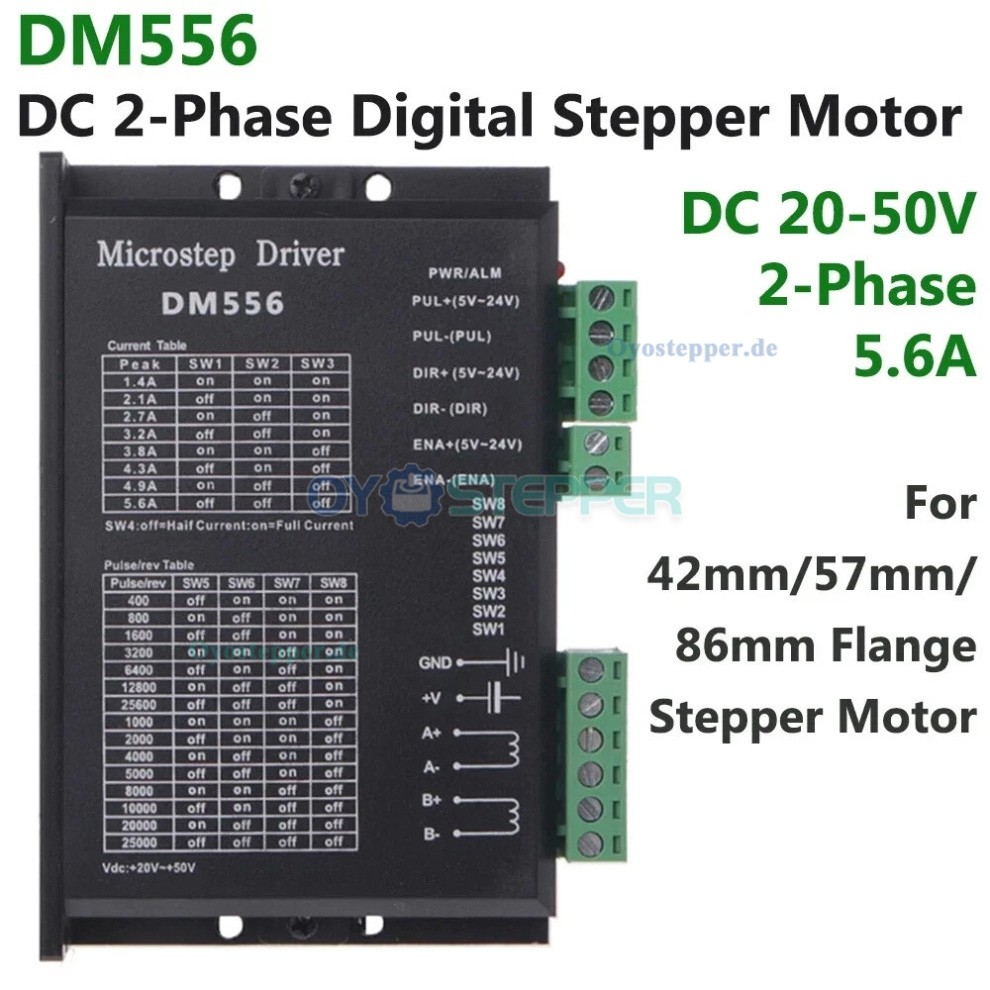

Treiber-Konfiguration: TB6600 oder DM556
