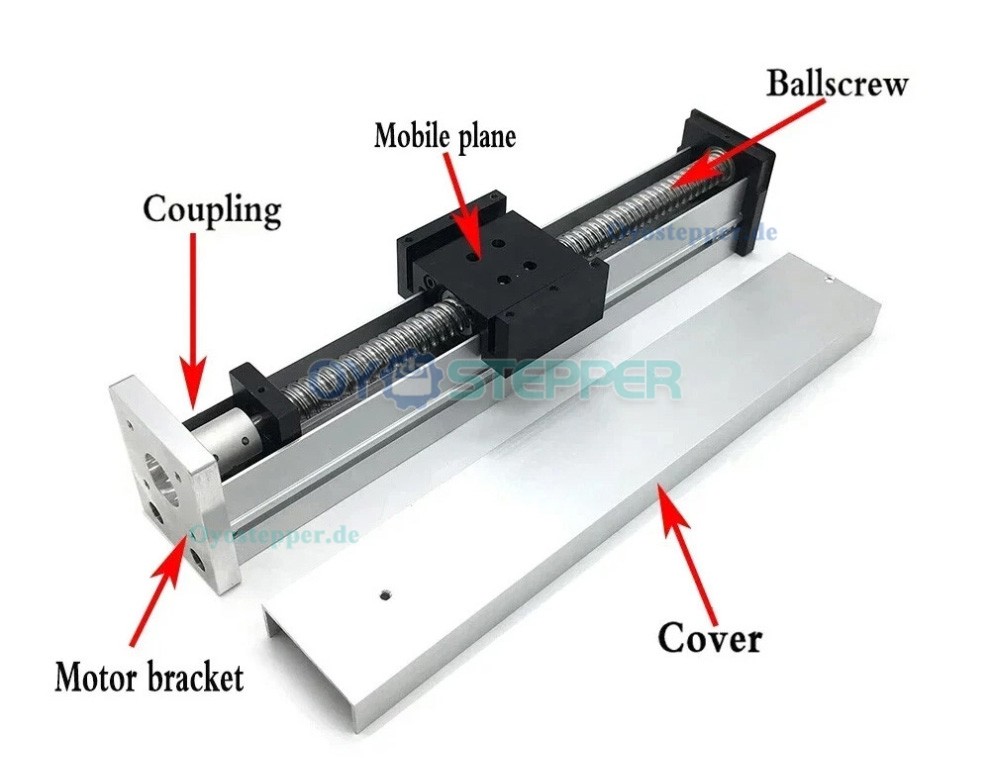

Vollständig Gekapselter,Wasserdichter Kugelgewindeschlitten CNC Motorisierte Linearführung, 40 mm Breite

Vollständig Gekapselter,Wasserdichter Kugelgewindeschlitten CNC Motorisierte Linearführung, 40 mm Breite

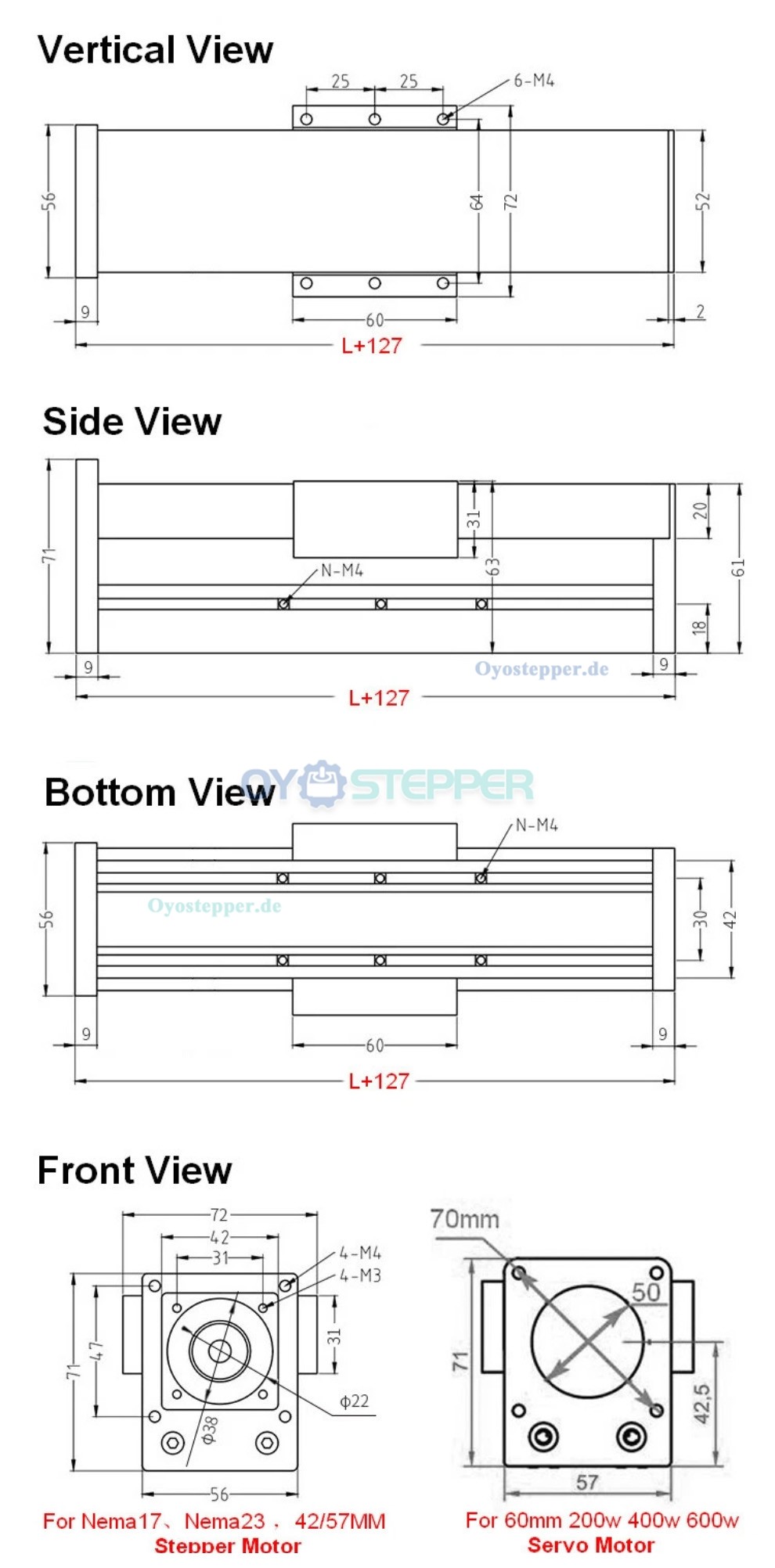

QMF40-Parameter:
Material: Industrie-Aluminiumprofil
Hub: 100–1000 mm (wahlweise)
Horizontale Belastung: 40 kg (max.)
Vertikale Belastung: 20 kg (max.)
Motorhalterung: 57mm Schrittmotor
Modulbreite: 42 mm
Wiederholpositioniergenauigkeit: 0,03–0,05 mm
Führung: 1 × MGN12R (12 mm Breite)
Schlitten: 1 × MGN12C
Kugelumlaufspindel-Material: Wälzlagerstahl
Kugelumlaufspindel-Typ: SFU1204/1605/1610 (SFU1605: Spindeldurchmesser 16 mm, Steigung 5 mm; 1 Umdrehung = 5 mm Vorschub)
Kugelumlaufspindel-Genauigkeit: C7
Max. Vorschubgeschwindigkeit: 250 mm/s;

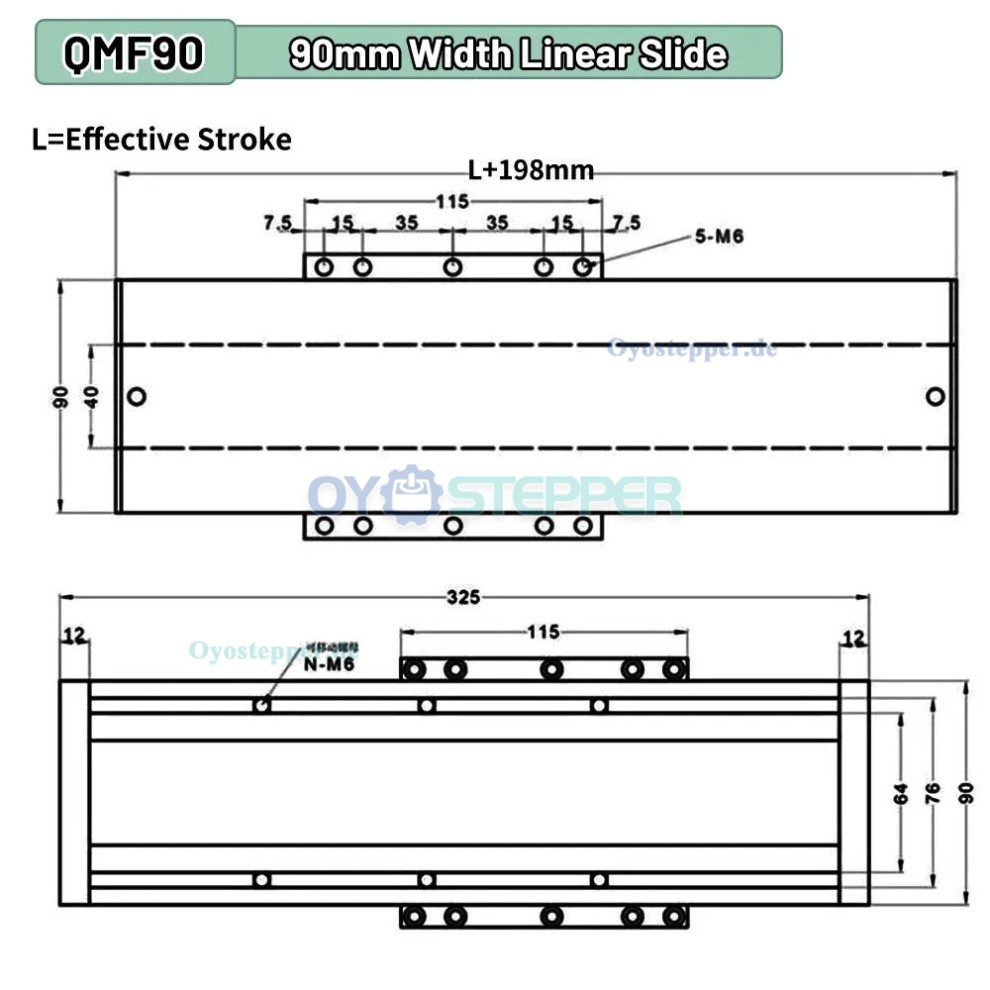

QMF90-Parameter:
Material: Industrie-Aluminiumprofil
Hub: 100–1000 mm (wahlweise)
Führungsbahn-Typ: 2 × MGN12
Schlitten-Typ: 4 × MGN12C
Horizontale Belastung: 70 kg (max.)
Vertikale Belastung: 35 kg (max.)
Motorhalterung: Für NEMA23-57-mm-Schrittmotor
Modulbreite: 90 mm
Wiederholpositioniergenauigkeit: 0,03–0,05 mm
Kugelumlaufspindel-Material: Wälzlagerstahl
Kugelumlaufspindel-Typ: SFU1605/1610
Kugelumlaufspindel-Genauigkeit: C7
Max. Vorschubgeschwindigkeit: 250 mm/s;

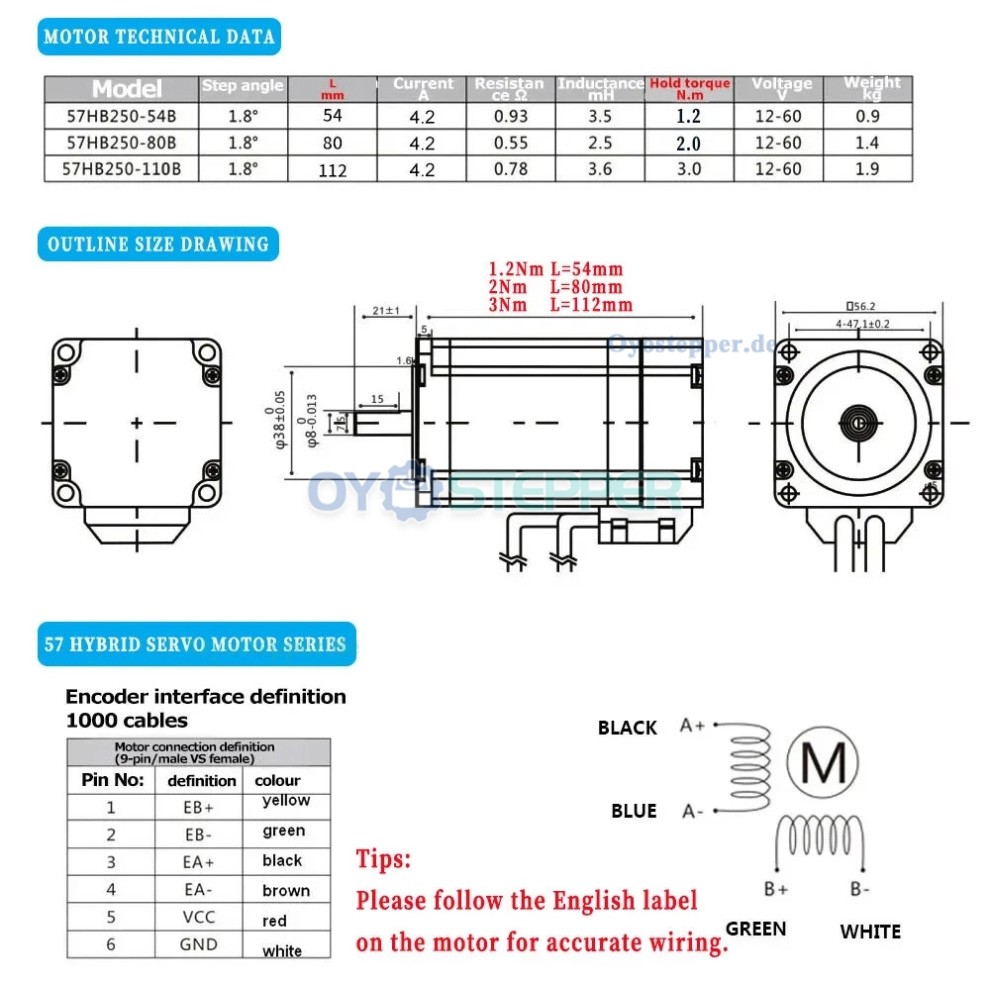

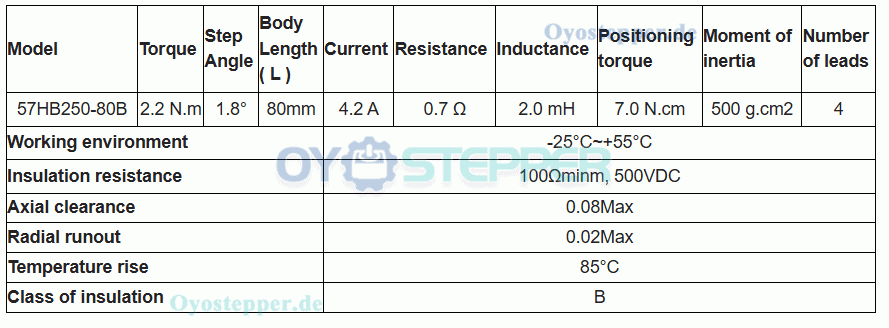

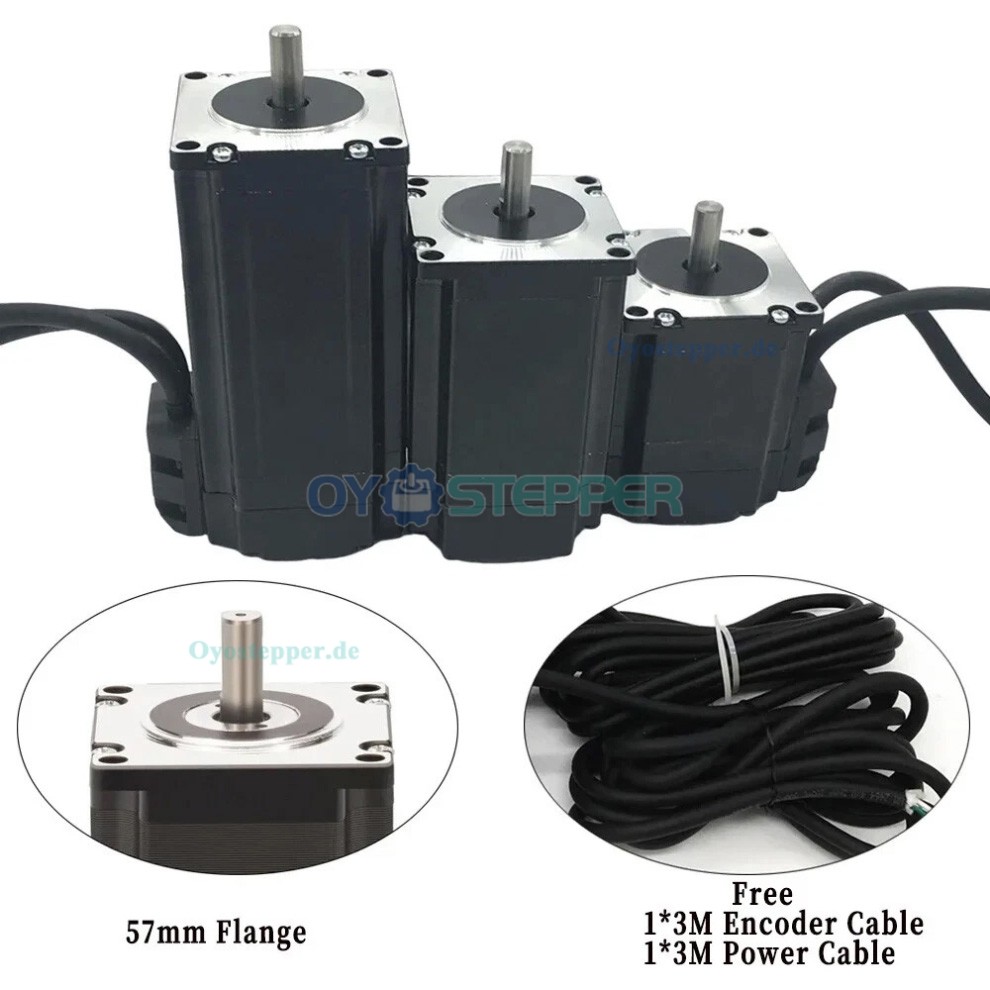

NEMA23-Schrittmotor mit geschlossenem Regelkreis (Parameter):
Flansch: NEMA23, 57 mm
Schrittwinkel: 1,8°
Phase: 2-phasig
Haltemoment: 2,0 Nm
Motorlänge: 80 mm
Nenndrehzahl: 1000 U/min
Encoder: 1000 Linien
Widerstand: 0,4/0,7/0,8 Ω
Induktivität: 2 mH
Isolationsklasse: B;

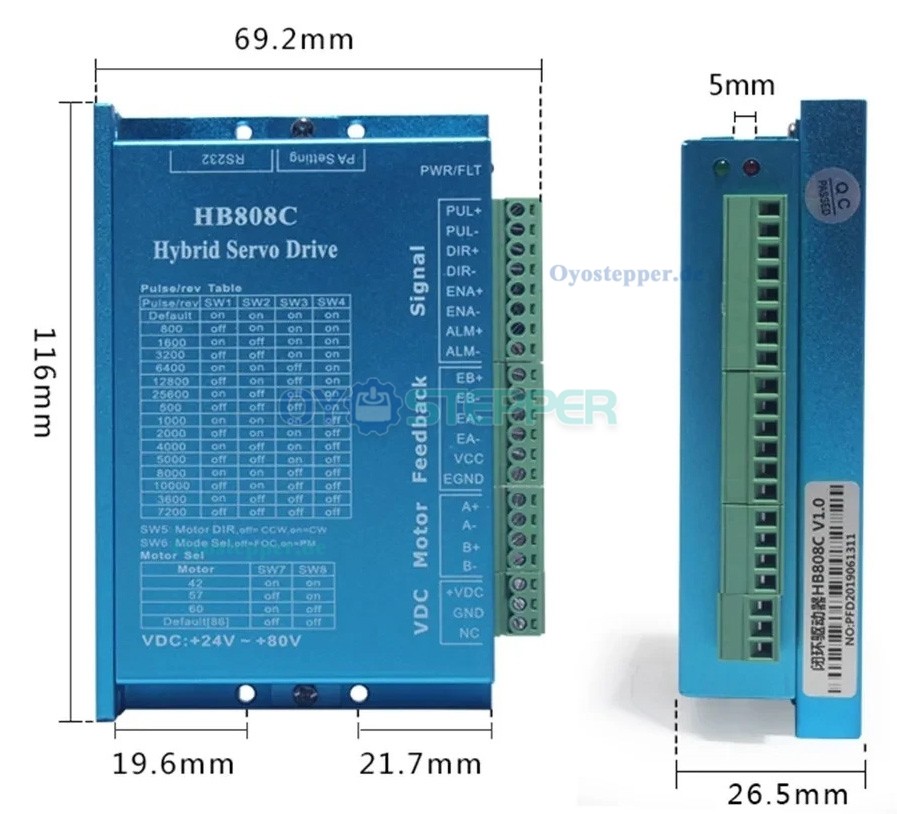

HB8080C-Treiber-Spezifikation:
Max. Spitzenstrom: 8 A
Impulsantwortfrequenz: 200 kHz
Mikroschritt-Auflösung: 200–51200 PPR
Eingangsspannung: 20–80 V AC / 30–110 V DC
Schutzfunktionen: Überspannung, Überstrom, Folgefeller, Überlast
Signaleingang: Unterstützt PUL/DIR und CW/CCW (Differenzial)
Kompatible Signale: 5–24 V (ohne Widerstand)
Kühlung: Luftkühlung
Logiksignal-Strom: 7–16 mA;

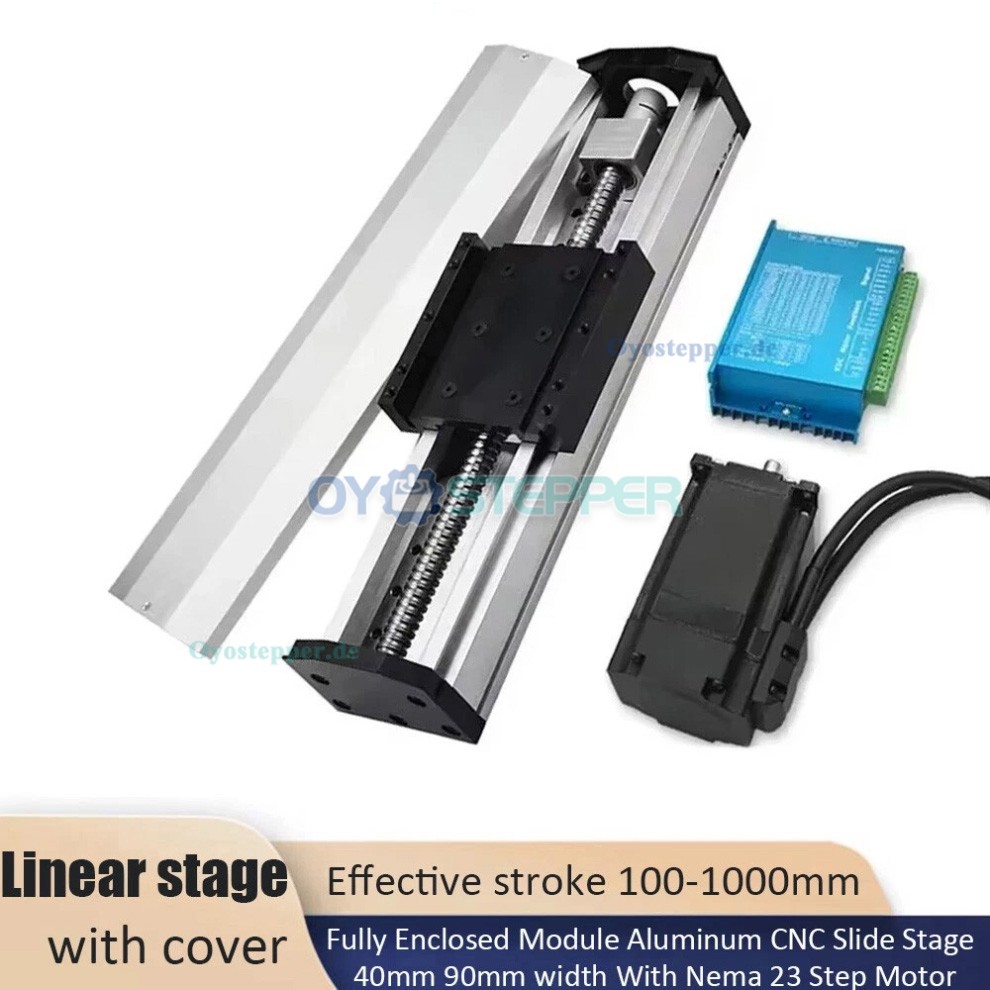

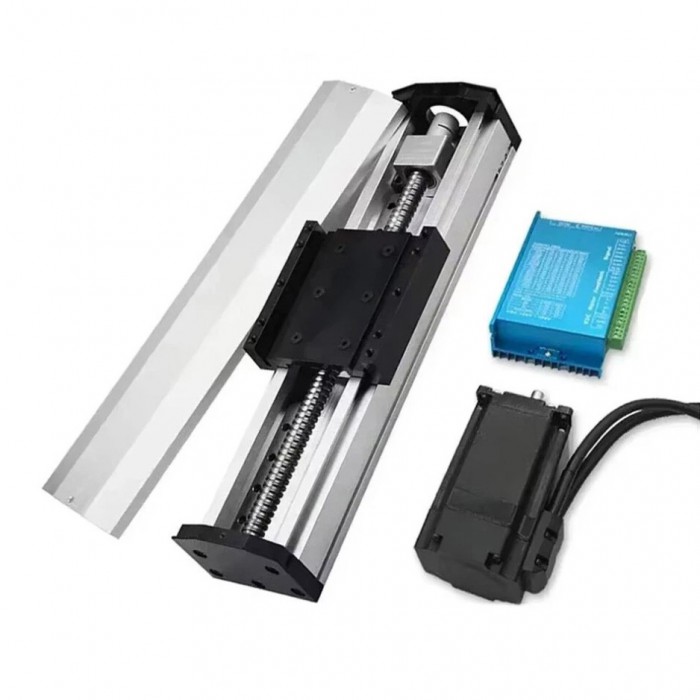

Lieferumfang:
1 × Schiebetisch mit Abdeckung (40 mm / 90 mm Breite)
1 × NEMA23-57-mm-Schrittmotor mit geschlossenem Regelkreis (2 Nm)
1 × HB8080C-Motortreiber
