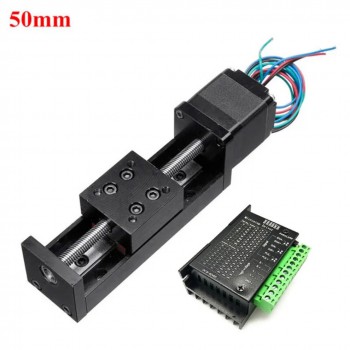

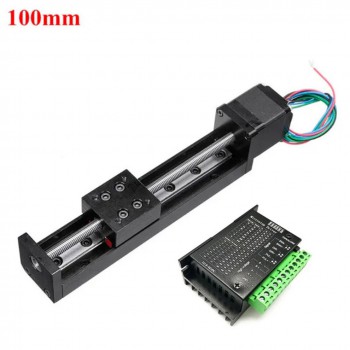

Mini CNC Motorisierte Lineartisch 0,07 Nm mit NEMA 11 Schrittmotor und Treibersatz TB6600 Kit

Mini CNC Motorisierte Lineartisch 0,07 Nm mit NEMA 11 Schrittmotor und Treibersatz TB6600 Kit



Merkmale:

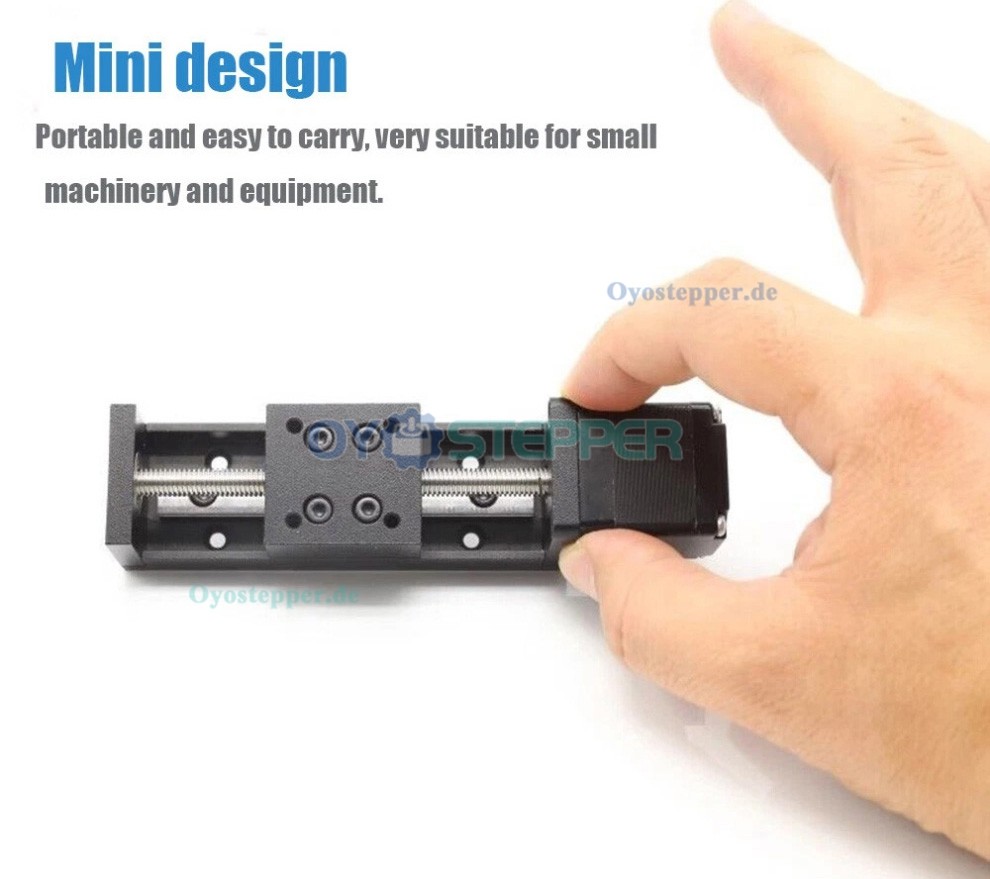

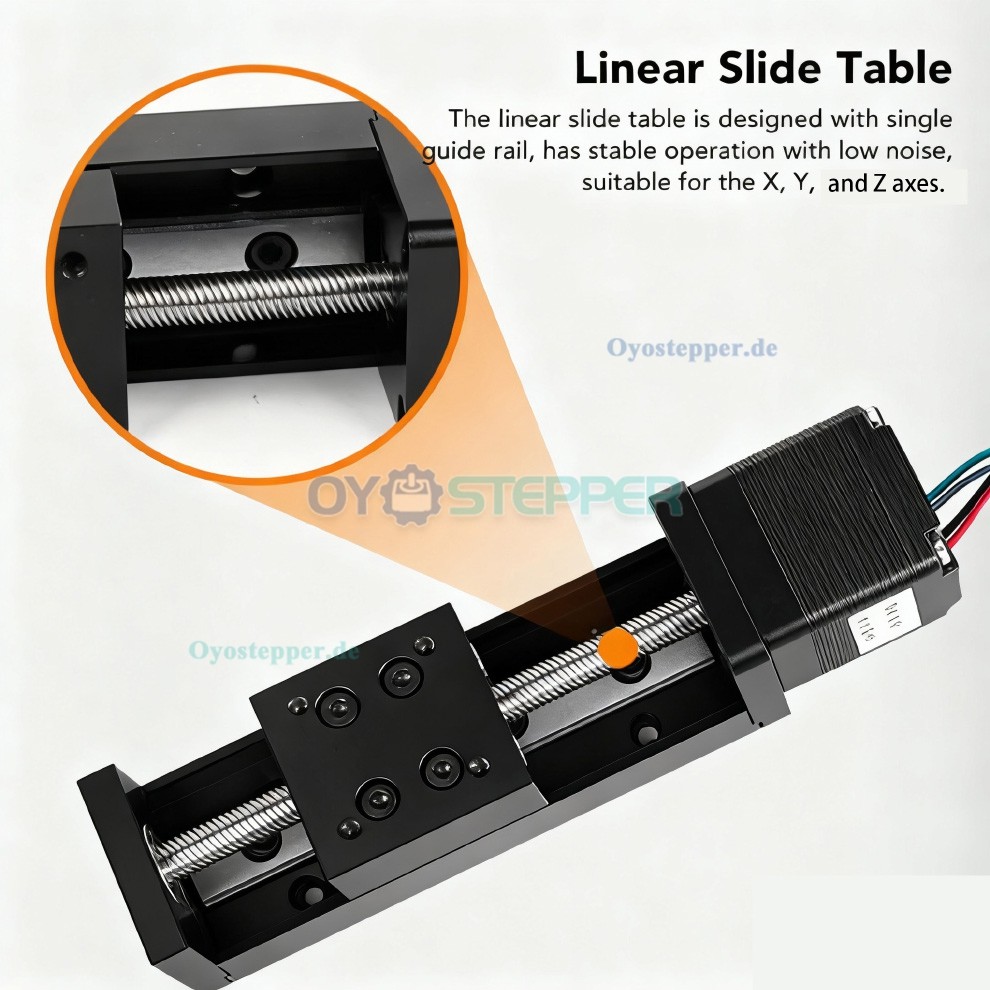

Kompaktes Linearführungsmodul mit mikro-integriertem Design (30 mm Breite).
Aluminiumlegierungsgrundplatte mit Doppelkernführung aus Wälzlagerstahl-Schienen. Horizontale Belastbarkeit: 5 kg; Vertikale Belastbarkeit: 1 kg. Einstellbarer Hub: 50–300 mm.
Ausgestattet mit goldenem Handrad und Vorschubskala, kombiniert mit 6-mm-Trapezspindel (Steigungen 1/2/4/6/12 mm verfügbar).
Integrierter NEMA11-28-Schrittmotor (0,6 A Strom, 0,07 N·m Drehmoment).
Anwendung: Geeignet für automatisierte Fertigungsanwendungen wie 3D-Drucker, CNC-Maschinen, Laserschneider, automatische Schraubwerkzeuge, Lötgeräte und Dosiersysteme.

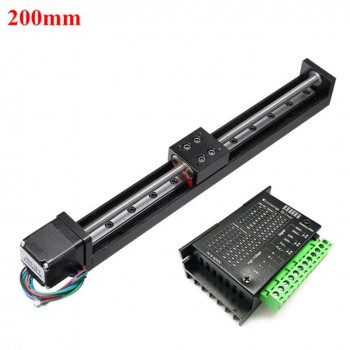

Lieferumfang:
1 × T06 Trapezspindel-Schiebetisch
1 × NEMA11-28-mm-Schrittmotor
1 × TB6600-Treiber;

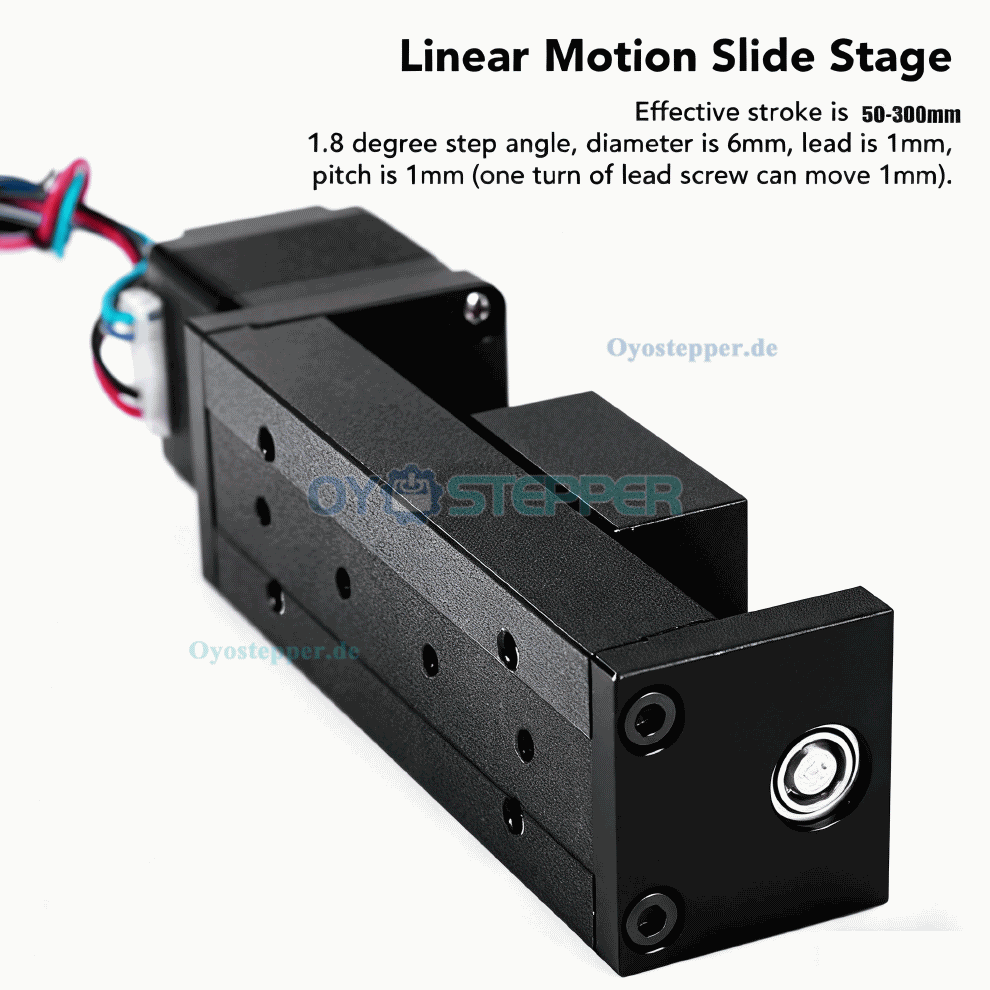

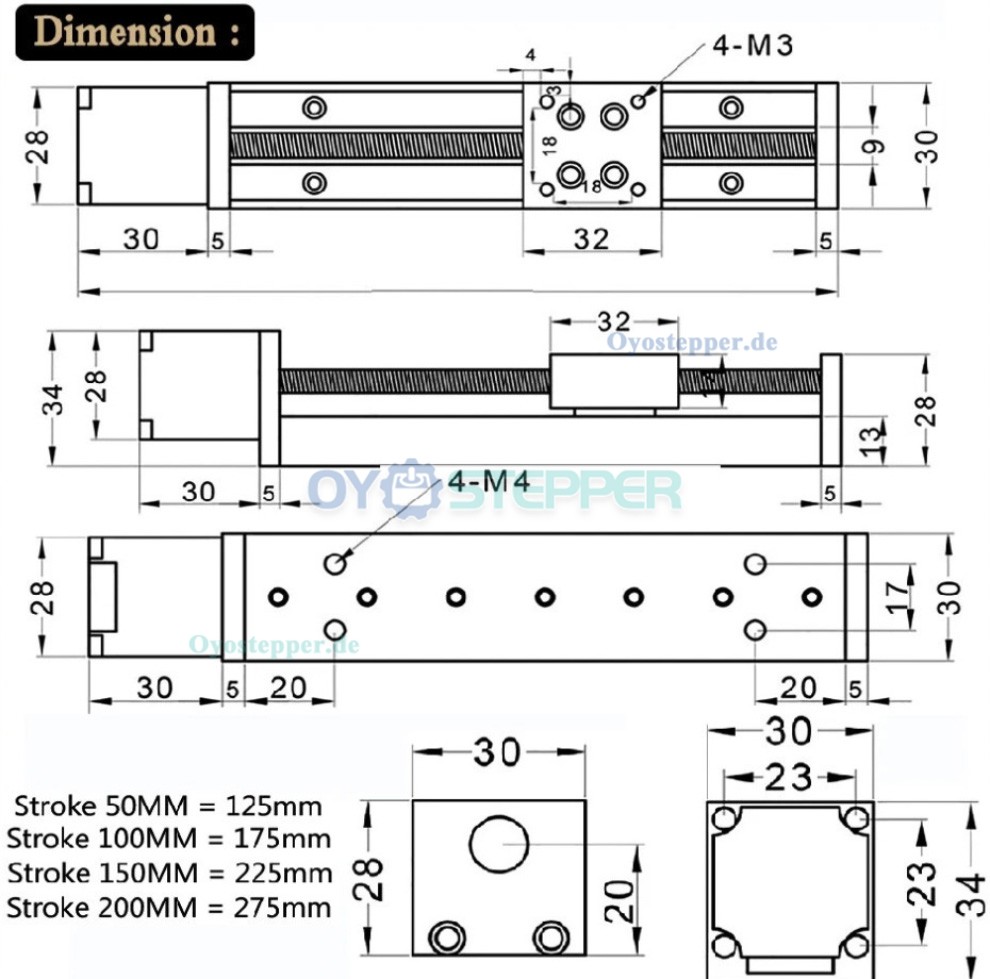

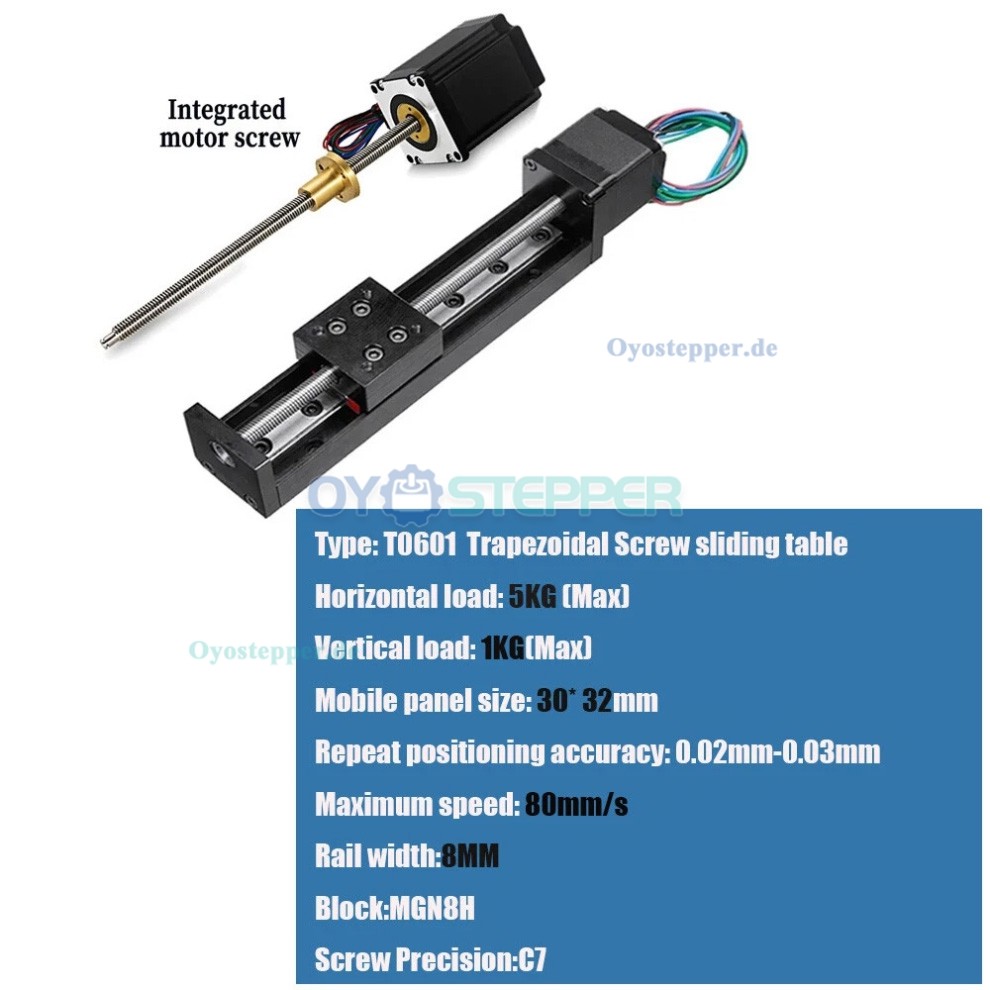

Schiebetisch-Spezifikationen:
Modell: T06
Schiebetyp: Trapezspindel-Schiebetisch
Horizontale Belastung: 5 kg (maximal)

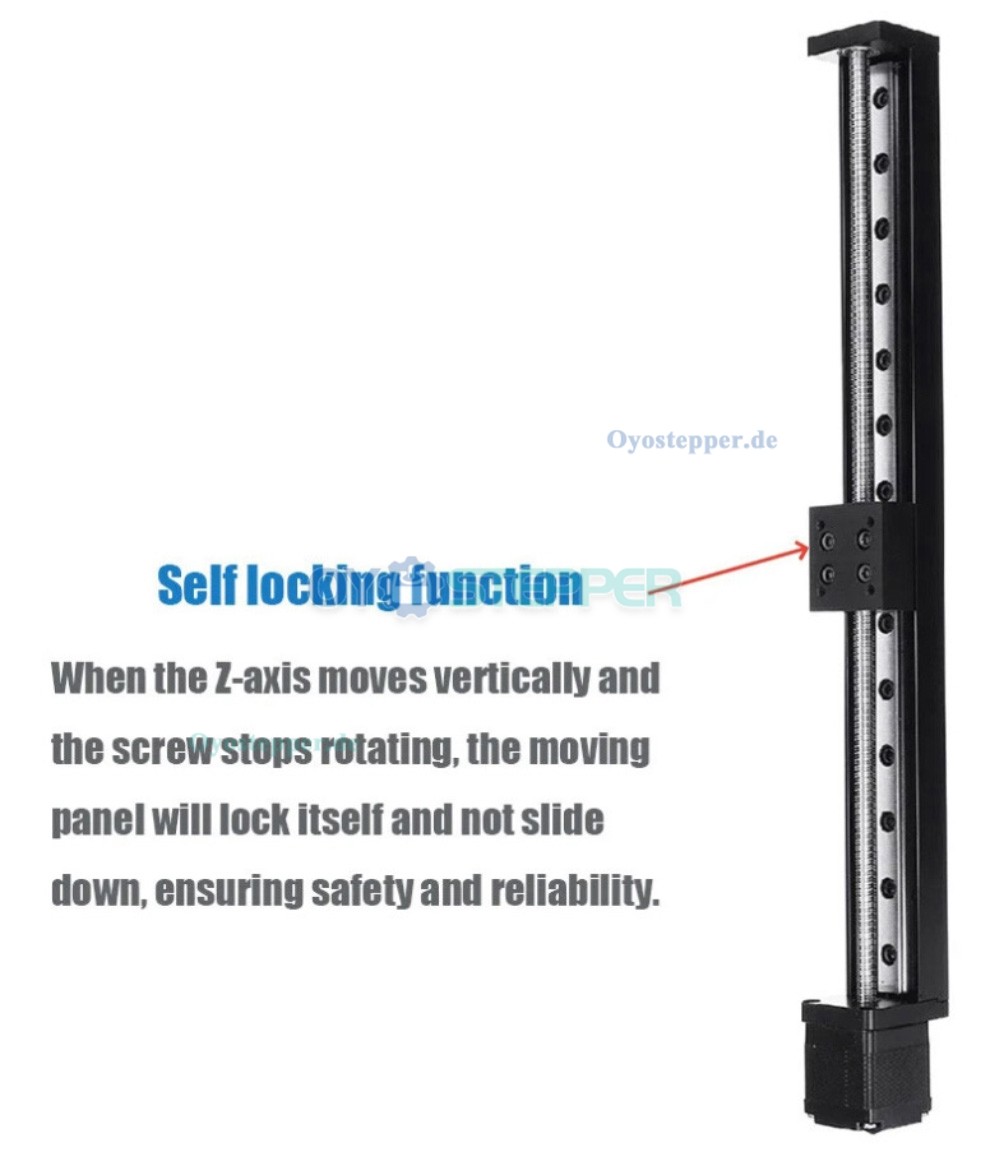

Vertikale Belastung: 1 kg (maximal)

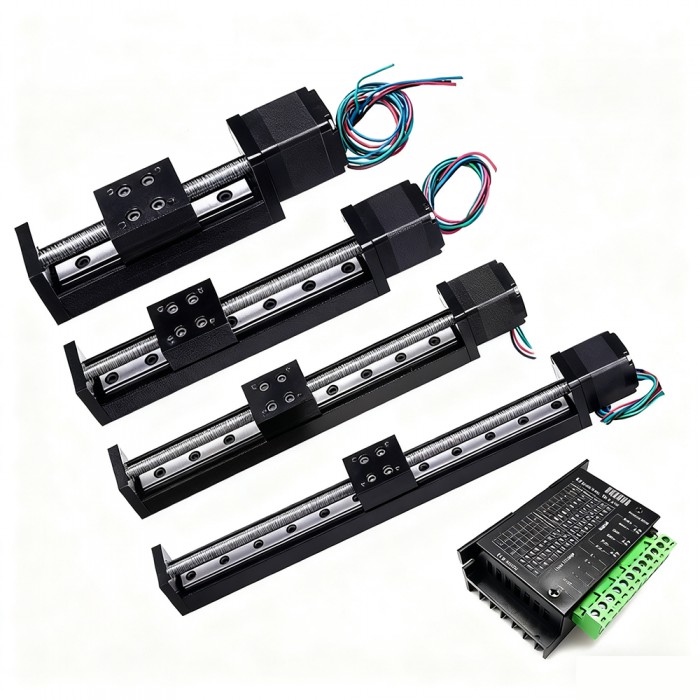

Effektiver Hub: 50–300 mm
Gesamtlänge: Effektiver Hub + 75 mm
Größe der beweglichen Platte: 30 mm × 32 mm
Wiederholpositioniergenauigkeit: 0,02–0,03 mm
Maximale Geschwindigkeit: 80 mm/s
Schienenbreite: 6 mm
Schlitten: MGN8H
Spindelgenauigkeit: C7
Steigung: 1 mm;

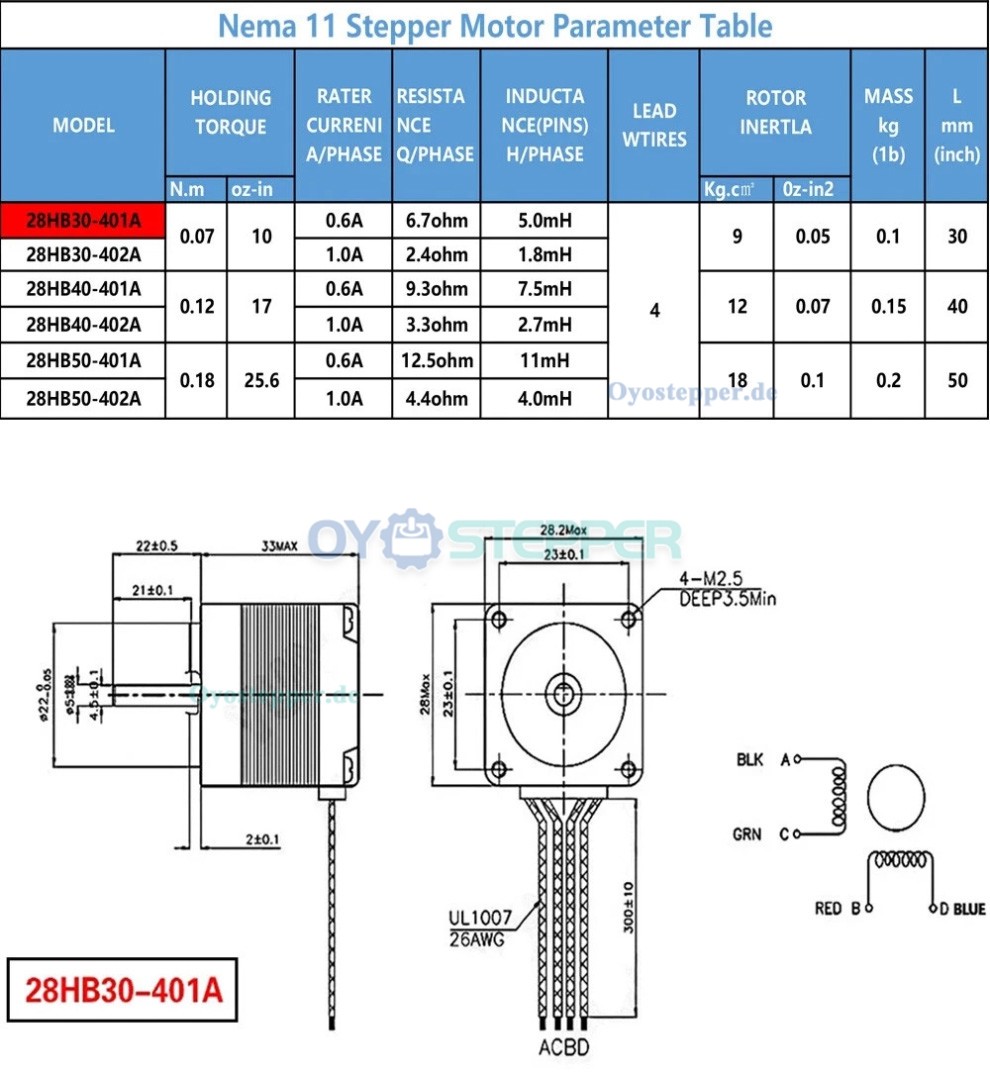

Schrittmotor-Spezifikationen:
Modell: 28HB30-401A
Motorflanschgröße: NEMA 11 (28 mm)
Haltemoment: 0,07 N·m
Bauformlänge: 30 mm
Wellendurchmesser: 5 mm
Typ: Hybridmotor
Phase: 2-phasig
Strom: 0,6 A
Zertifizierungen: CCC, CE, ISO
Schrittwinkel: 1,8 Grad;

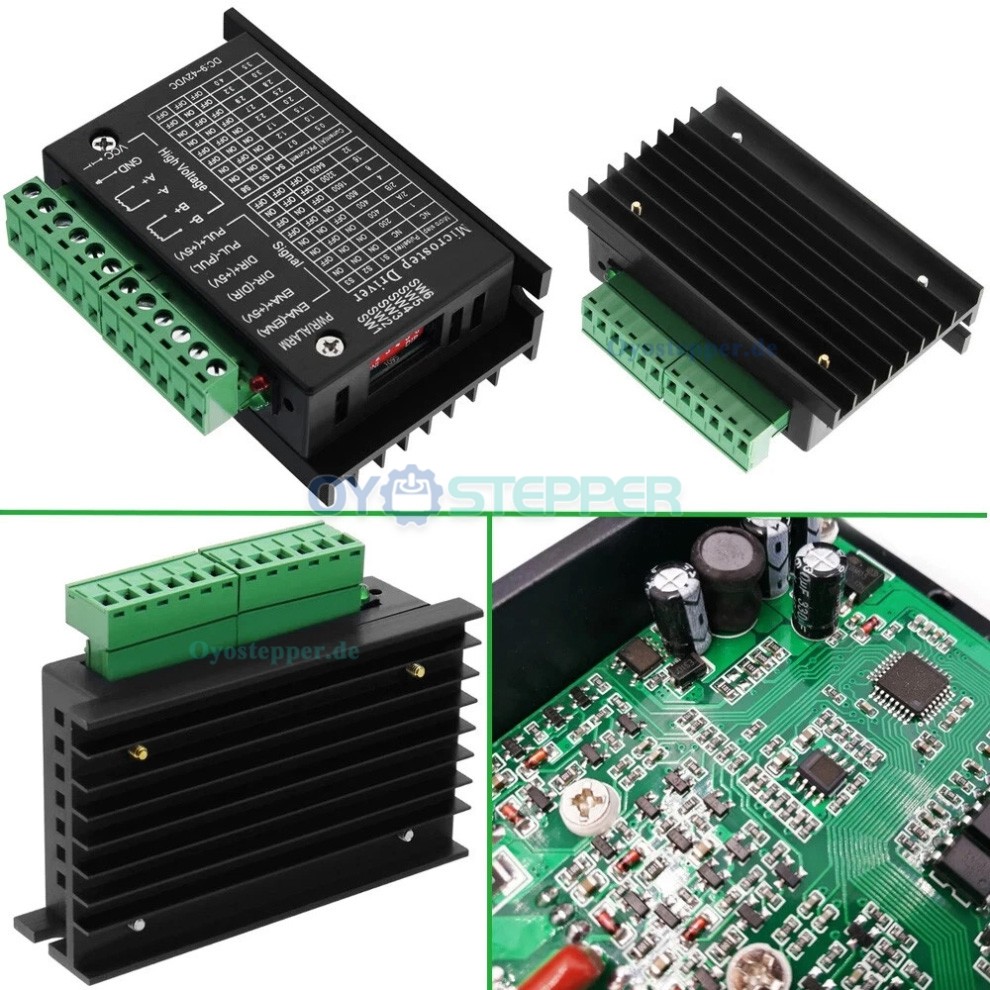

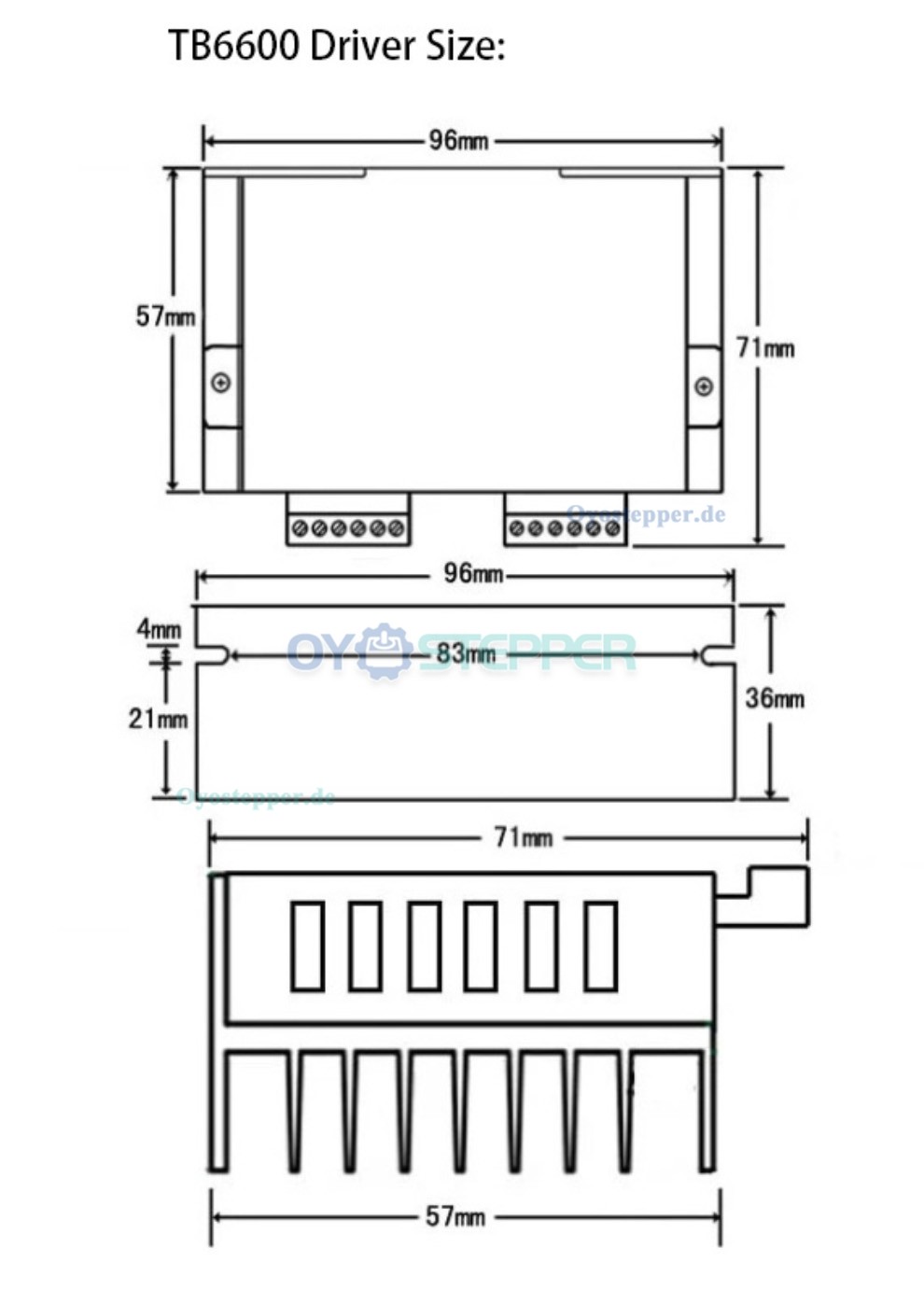

Motortreiber-Spezifikationen:
Modell: TB6600
Kompatible Motoren: Schrittmotoren mit 42-mm-/57-mm-Flansch
Eingangsspannung: DC 9–42 V
Ein-/Ausgangsstrom: 0,5–3,5 A
Maximale Leistung: 150 W
Unterteilung: 1, 2, 4, 8, 16, 32
Betriebstemperatur: –10 °C bis 45 °C
Lagertemperatur: –40 °C bis 70 °C
Feuchtigkeit: Nicht kondensierend, kein Wasserkontakt.
