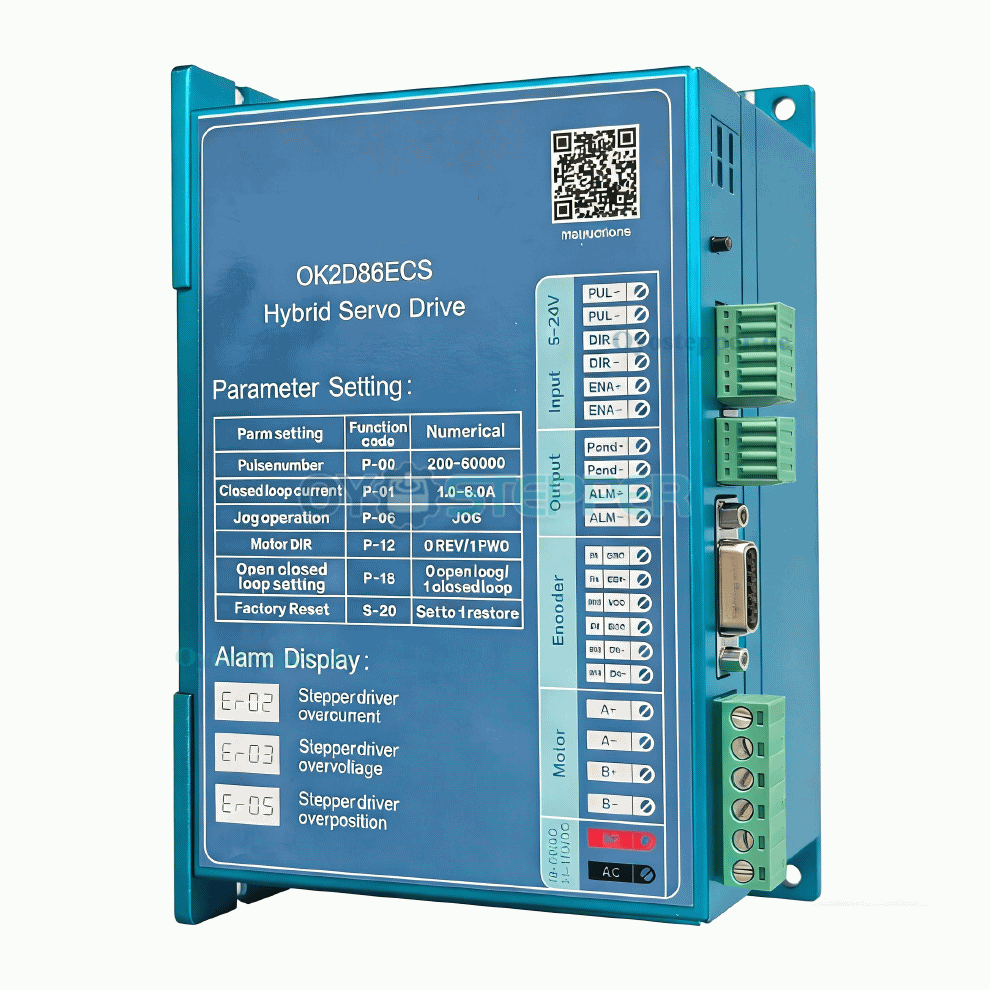

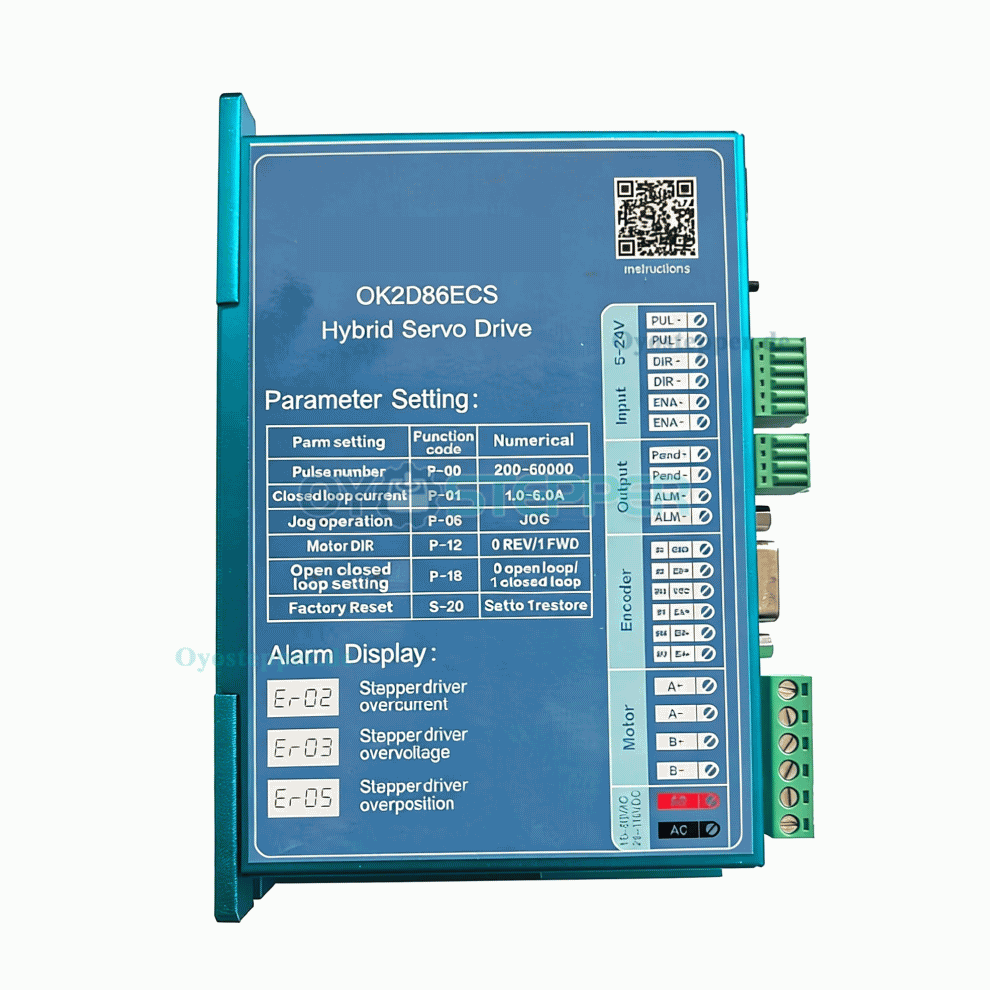

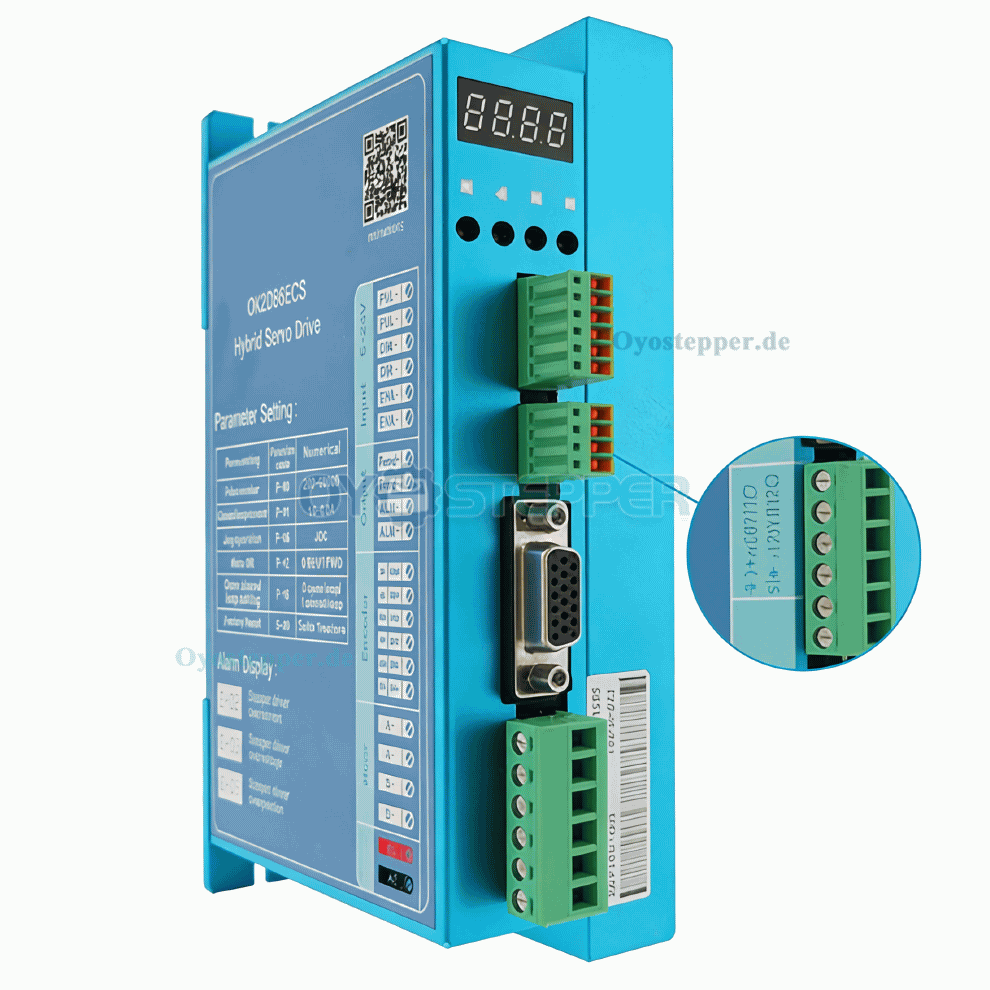

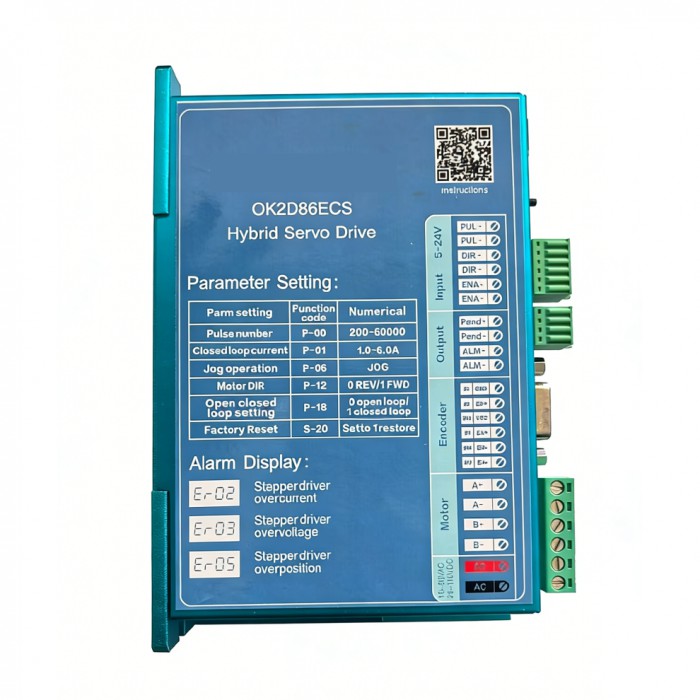

OUKEDA OK2D86ECS Closed Loop Schrittmotortreiber 0–8A 18–80V DC für NEMA 34 Schrittmotoren

OUKEDA OK2D86ECS Closed Loop Schrittmotortreiber 0–8A 18–80V DC für NEMA 34 Schrittmotoren

Die OK2D86ECS ist eine Closed-Loop-Schrittmotor-Endstufe für Schrittmotoren der Baugröße 86mm. Sie verfügt über einen ARM-basierten Prozessor und einen Vektorregelungsalgorithmus.


Funktionen:

Closed-Loop-Regelung: Encoder-Rückführung zur Überwachung der Motorposition;

Kompatibilität: Einbaumaße entsprechend herkömmlichen Open-Loop-Schrittmotor-Endstufen für Motoren der Baugröße 86mm;

Integrierte Steuerungsfunktionen: Eingebauter Mikrocontroller mit Punkt-zu-Punkt-Bewegungsmodi;

Betriebsarten: Open-Loop- oder Closed-Loop-Betrieb wählbar;

Eingangssignalverarbeitung: Eingangsfilterung für Impulsfolgensignale;

Motorüberwachung: Alarmausgang bei anhaltender Überlast

Prozessor: 32-Bit-ARM-Motorsteuerungsprozessor;

Encoder-Kompatibilität: Für Motoren mit 1000-Linien-Encodern und 4000Impulsen/Umdrehung;

Mikroschrittauflösung: Einstellbar von 200–60000Schritten/Umdrehung;

Schutzfunktionen: Überstrom-, Überspannungs- und Übertemperaturschutz sowie Alarmausgang bei anhaltender Überlast.



Elektrische Kenndaten:

Modell: OK2D86ECS

Maximale Leistung: 200W

Ausgangsspitzenstrom: 1–8A

Eingangsspannung: 18–80VDC

Typische Eingangsspannung: 48VDC

Logiksignalstrom: 7–20mA

Typischer Logiksignalstrom: 10mA

Impulseingangsfrequenz: 0–200kHz

Mikroschrittauflösung: 200–60000Schritte/Umdrehung

Encoderstrom: 50mA

Isolationswiderstand: 500MΩ

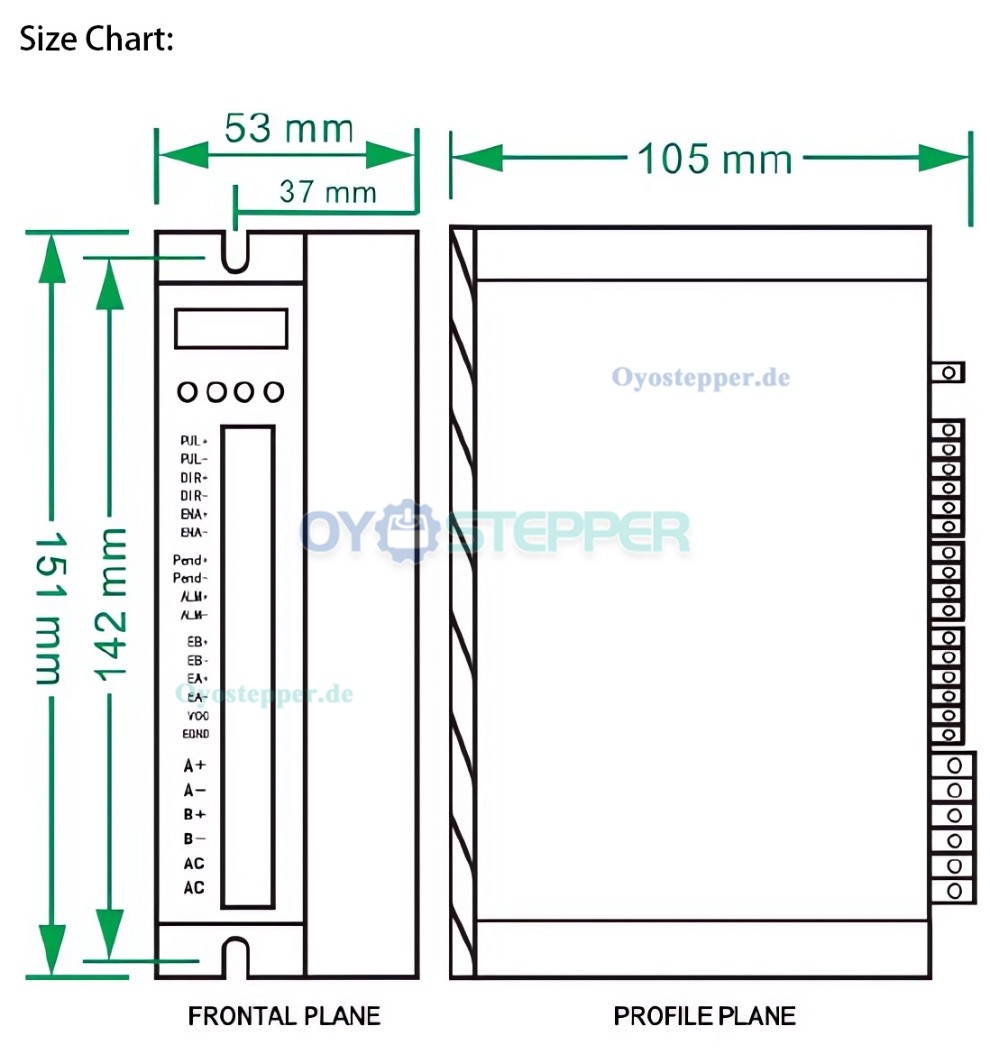

Mechanische Daten:

Gewicht: 600g;


Betriebsbedingungen:

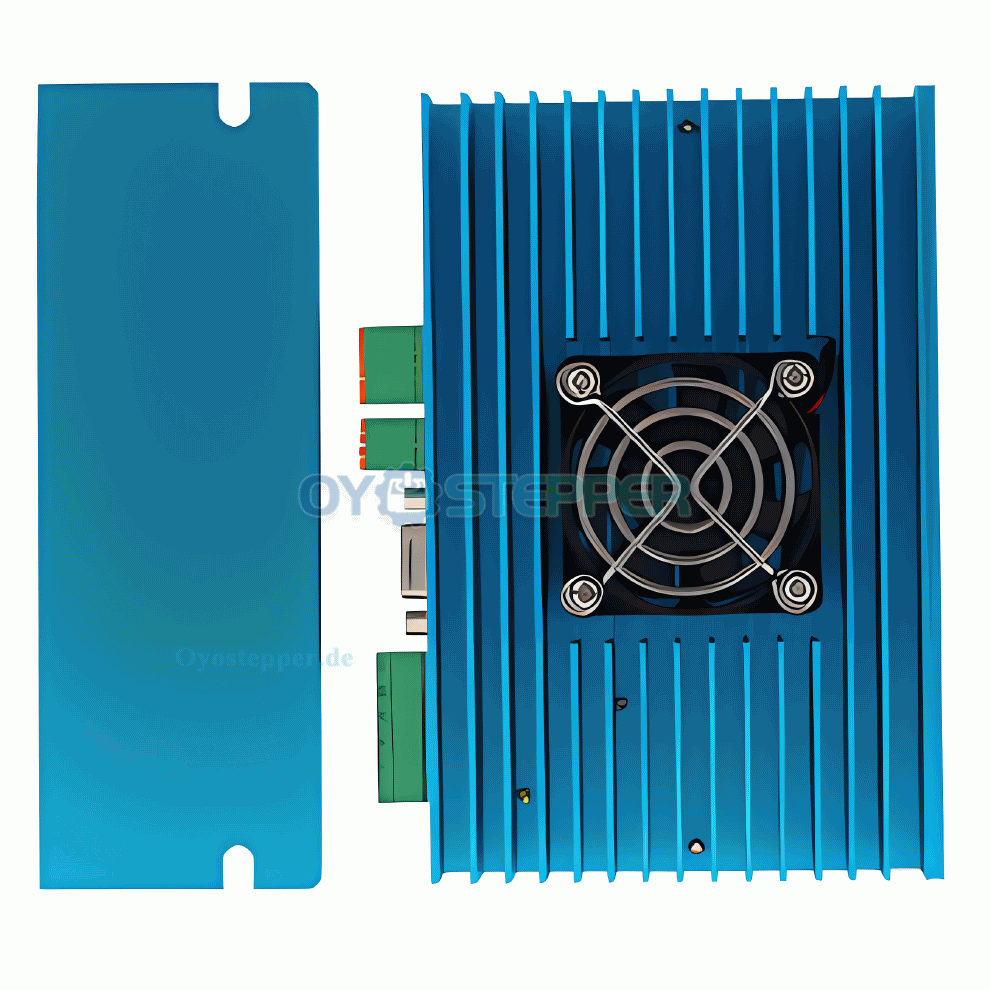

Kühlung: Natürliche Konvektion oder Zwangskühlung

Umgebung: Staub, Ölnebel und korrosive Gase vermeiden

Umgebungstemperatur: 0–50°C

Relative Luftfeuchtigkeit: <80%rF, nicht kondensierend und ohne Eisbildung

Maximale Betriebstemperatur: 70°C

Maximale Schwingbeschleunigung: 5,9m/s²

Lagertemperatur: -20–+80°C;
