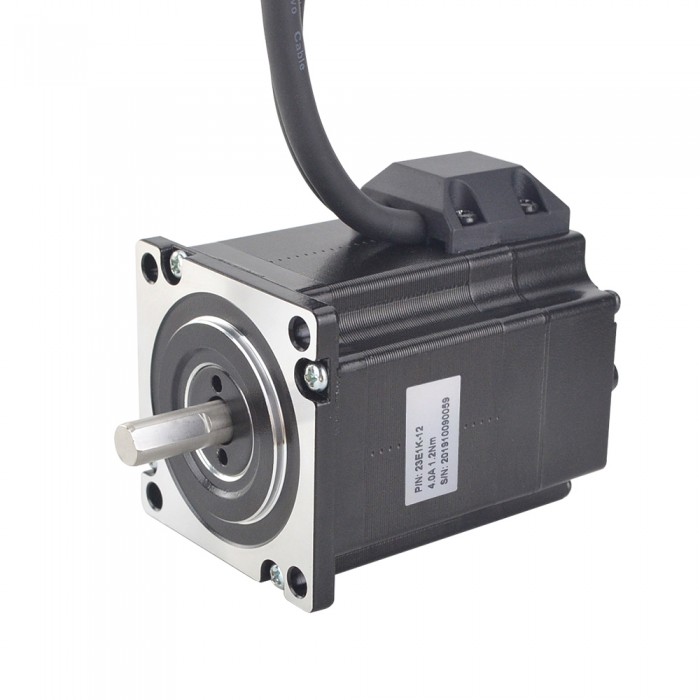

P-Serie Nema 23 Closed Loop Schrittmotor 1.2 Nm 1.8 Grad 4.0A mit Encoder 1000CPR 2 Phasen

Artikelnummer:23E1K-12
Rezension schreiben

Handbücher und Dokumentation: Vollständiges Datenblatt:
23E1K-12.pdf

Drehmomentkurve:
23E1K-12 Torque Curve.pdf

Preis:€51.67

Kunde hat auch gekauft

Nema 23 Closed Loop Schrittmotor mit Encoder 1000CPR 1.8 Grad 1.89Nm 2.8A 3.2V Bipolar Schrittmotor

Hersteller #: 23HS30-2804D-E1000;Motorentyp: Bipolar;Schrittwinkel: 1.8 Grad; Strom: 2.8A; Stromspannung: 3.2V.Auflösung: 1000ppr.Es kann in einer Vielzahl von Anwendungen eingesetzt werden, die eine präzise Steuerung erfordern.

Preis:€63.25

Menge :
In den Warenkorb legen

Nema 23 Closed-Loop Getriebeschrittmotor mit 4:1 Planetengetriebe 1000CPR 1.8 Grad 1.25Nm Bipolar Closed-Loop Schrittmotor

Hersteller #: 23HS22-2804D-PG4-E1000; Motorentyp: Bipolar; Rahmengröße: 57 x 57mm; Motorlänge: 56mm; Schrittwinkel ohne Getriebe: 1.8 Grad; Haltemoment ohne Getriebe: 1.25Nm(177oz.in);Getriebetyp: Planeten;Länge des Getriebes: 48mm; Ausgangssignal: 2 Kanäle; Auflösung: 1000ppr.

Preis:€122.19

Menge :
In den Warenkorb legen

Beschreibung Spezifikationen Maßgefertigtes Design Bewertungen

P-Serie Nema 23 Closed Loop Schrittmotor 1.2 Nm 1.8 Grad 4.0A mit Encoder 1000CPR 2 Phasen

Elektrische Spezifikation

Hersteller #: 23E1K-12

Anzahl der Phasen: 2

Schrittwinkel: 1.8 Grad

Haltemoment: 1.2 Nm(169.97 oz.in)

Strom: 4.0 A

Phasenwiderstand: 0.45 ohms

Induktivität: 1.4 mH ± 20%(1KHz)

Physikalische Spezifikation

Rahmengröße: 57 x 57 mm

Körper Länge: 55.5 mm

Schaftdurchmesser: Φ8 mm

Schaftlänge: 21 mm

D-Schnitt Schaftlänge: 15 mm

Leitungslänge: 270 mm

Gewicht: 0.72 kg

Steuerung kodieren(1000CPR)

Weiss--GND

Rot--+5VCC

Blau--EA-

Schwarz--EA+

Grün--EB-

Gelb--EB+

Verbindung

A+	A-	B+	B-
Weiss	Grün	Blau	Schwarz

Précédent: P-Serie Nema 23 Closed Loop Schrittmotor 1,2 Nm 1.8 Grad 4.0A 2 Phasen mit Elektromagnetischer Bremse
Suivant: P-Serie Nema 23 Closed Loop Schrittmotor 2 Nm 1.8 Grad 5.0A mit Elektromagnetischer Bremse 2 Phasen

Spezifikation
Haltemoment (Ncm)	120
Haltemoment (oz.in)	169.97
Induktivität(mH)	1.4
Leitungslänge(mm)	270
Nema Größe	Nema 23
Phasenwiderstand(ohm)	0.45
Nennstrom (A)	4.0
Schaftdurchmesser(mm)	8
Schaftlänge(mm)	21
Schrittwinkel(°)	1.8
Anzahl der Phasen	2
Encoder Spezifikation
Auflösung(CPR)	1000
Ausgangssignalkanäle	2 Kanäle
