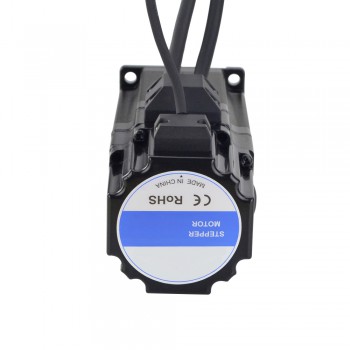

P-Serie Nema 23 Closed Loop Schrittmotor 2 Nm 1.8 Grad 5.0A mit Elektromagnetischer Bremse 2 Phasen
P-Serie Nema 23 Closed Loop Schrittmotor 2 Nm 1.8 Grad 5.0A mit Elektromagnetischer Bremse 2 Phasen
Elektrische Spezifikation
- Hersteller #: 23E1KBK20-20
- Anzahl der Phasen: 2
- Schrittwinkel: 1.8 Grad
- Haltemoment: 2 Nm(283.28 oz.in)
- Strom: 5.0 A
- Phasenwiderstand: 0.4 ohms
- Induktivität: 1.8 mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 57 x 57 mm
- Körper Länge: 76.5 mm
- Schaftdurchmesser: Φ8 mm
- Schaftlänge: 21 mm
- D-cut Wellenlänge: 15 mm
- Leitungslänge: 270 mm
- Gewicht: 1.06 kg
Encode Control(1000CPR)
- Weiss--GND
- Rot--+5VCC
- Blau--EA-
- Schwarz--EA+
- Grün--EB-
- Gelb--EB+
Bremsanschlüsse
- Rot--24V+
- Rot--24V-
- 2.0Nm
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Weiss
|
Grün
|
Blau
|
Schwarz
|
Ressourcen
Vollständiges Datenblatt: 23E1KBK20-20.pdf
Drehmomentkurve: 23E1KBK20-20 Torque Curve.pdf
| Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 200 |
| Haltemoment (oz.in) | 283.28 |
| Induktivität(mH) | 1.8 |
| Leitungslänge(mm) | 270 |
| Nema Größe | Nema 23 |
| Phasenwiderstand(ohm) | 0.4 |
| Nennstrom (A) | 5 |
| Schaftdurchmesser(mm) | 8 |
| Schaftlänge(mm) | 21 |
| Schrittwinkel(°) | 1.8 |
| Anzahl der Phasen | 2 |
| Bremsspezifikation | |
| Antriebsspannung(V) | 24 |
| Statisches Reibungsmoment(Nm) | 2 |
| Statisches Reibungsmoment(oz.in) | 283.28 |
| Encoder Spezifikation | |
| Auflösung(CPR) | 1000 |
| Ausgangssignalkanäle | 2 Kanäle |
