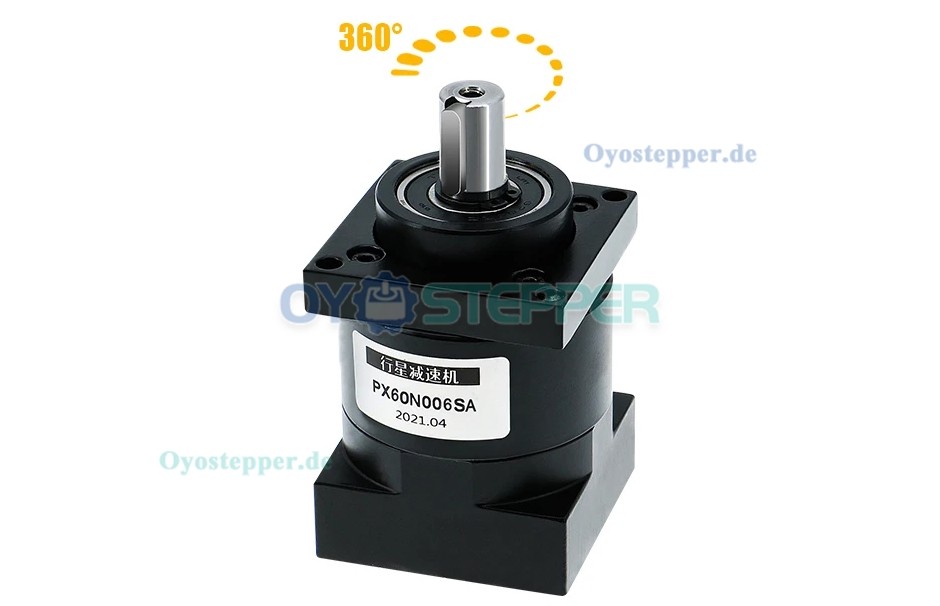

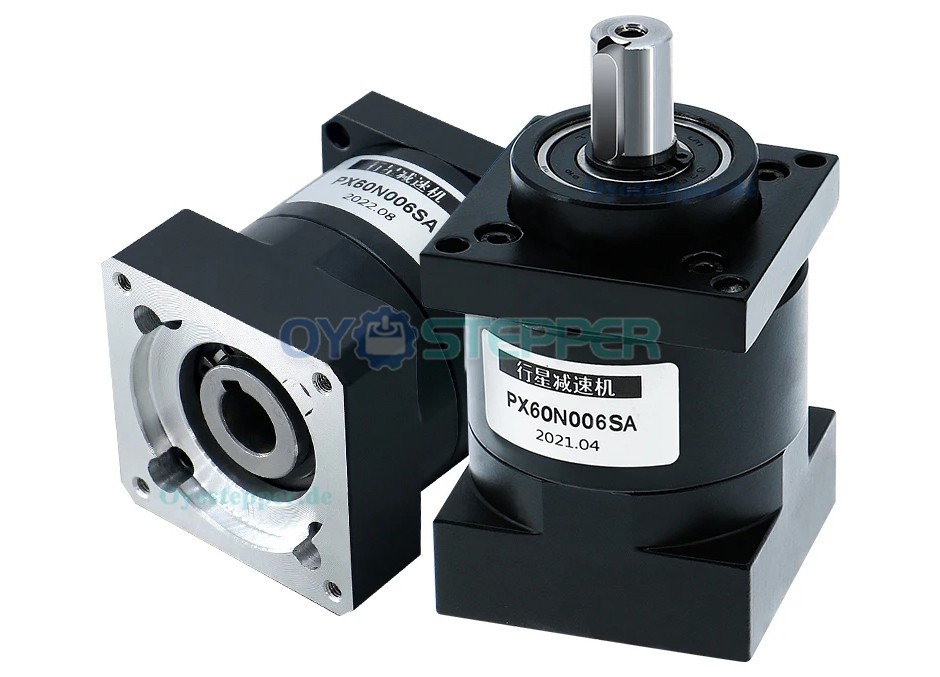

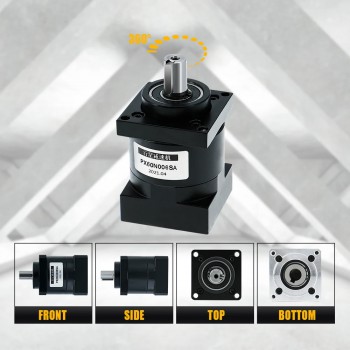

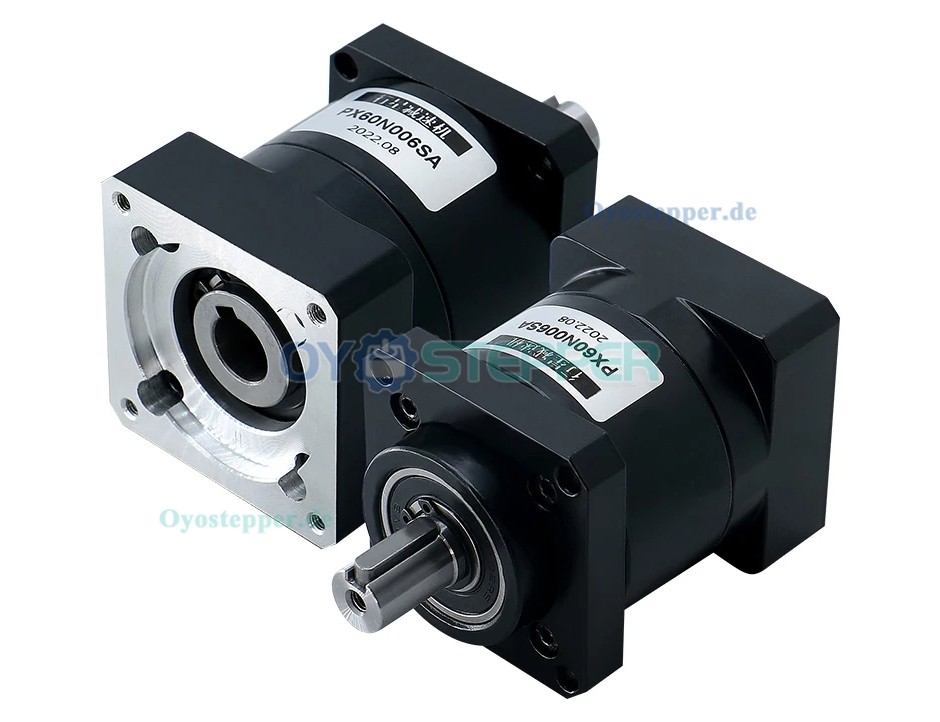

PX60 Planetengetriebe Untersetzung 4 / 6 / 10 / 16 / 24 / 36 / 64 / 96 / 144 / 216:1 für NEMA 24 Schrittmotor
PX60 Planetengetriebe Untersetzung 4 / 6 / 10 / 16 / 24 / 36 / 64 / 96 / 144 / 216:1 für NEMA 24 Schrittmotor

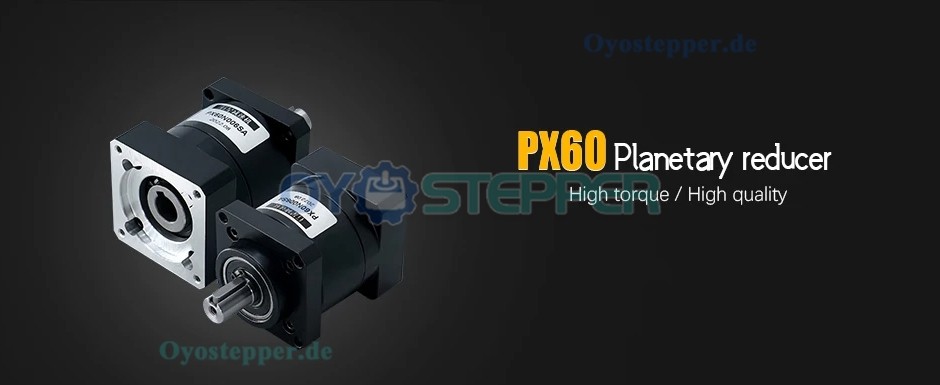

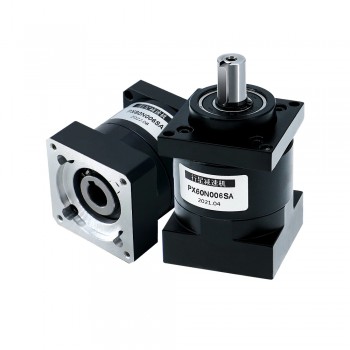

PX60 Planetengetriebe mit Untersetzungen von 4:1 bis 216:1 ist für den Einsatz mit NEMA 24 Schrittmotoren ausgelegt. Das Getriebe unterstützt eine gleichmäßige Kraftübertragung und kann zur Drehmomentanpassung in unterschiedlichen Antriebssystemen beitragen. Die kompakte Bauweise eignet sich für Anwendungen mit begrenztem Einbauraum.
Spezifikationen:
Eingangsdrehzahl: 3000 U/min
Ausgangsdrehmoment: 40 N·m
Modellnummer: PX60
Getriebeanordnung: Planetengetriebe
Zertifizierung: CE
Übersetzungsverhältnisse: 4:1 / 6:1 / 10:1 / 16:1 / 24:1 / 36:1 / 64:1 / 96:1 / 144:1 / 216:1
Wirkungsgrad: 95 % / 90 % / 85 %
Schutzart: IP65
Geräuschpegel: ≤ 60 / 65 / 70 dB
Eingangswelle: 14 mm
Abtriebswelle: 14 mm

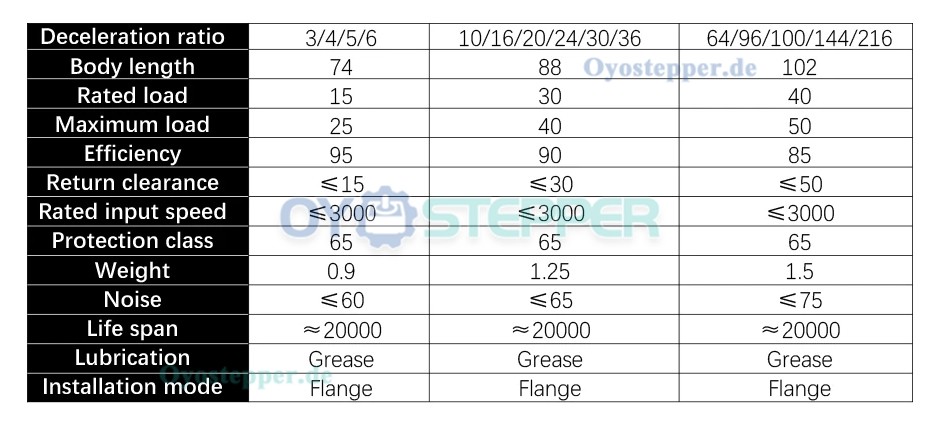

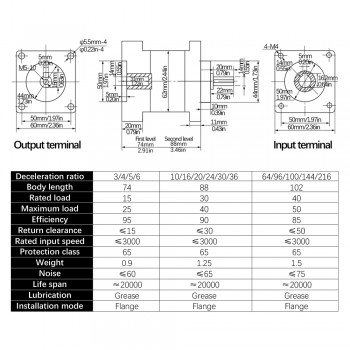

Physikalische Spezifikation | |
---|---|

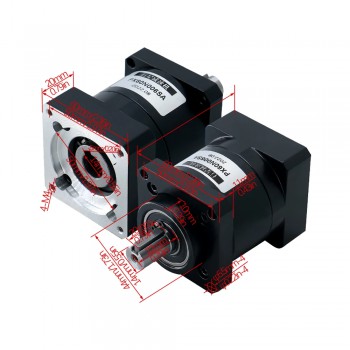

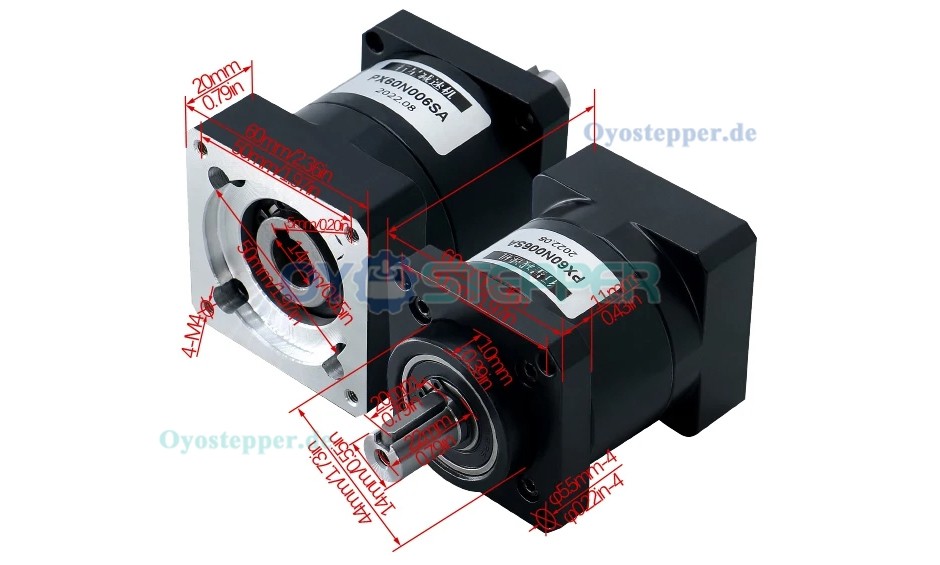

Rahmengröße(mm) | 60 x 60 |
Gewicht(g) | 900 / 1250 / 1500 |
Länge des Getriebes(mm) | 74 / 88 / 102 |
Durchmesser der Eingangswelle(mm) | 14 |
Länge der Eingangswelle(mm) | 31 |
Durchmesser der Abtriebswelle(mm) | 14 |
Länge der Abtriebswelle(mm) | 20 |
Getriebetyp | Planetengetriebe |
Übersetzungsverhältnis | 3:1 / 4:1 / 5:1 / 6:1 / 10:1 / 16:1 / 20:1 / 24:1 / 30:1 / 36:1 / 64:1 / 96:1 / 100:1 / 144:1 / 216:1 |
Abtriebswellentyp | Passfedernut |
Produktreihe | PX60 |
Eingangswelle Max. Länge | 31 |

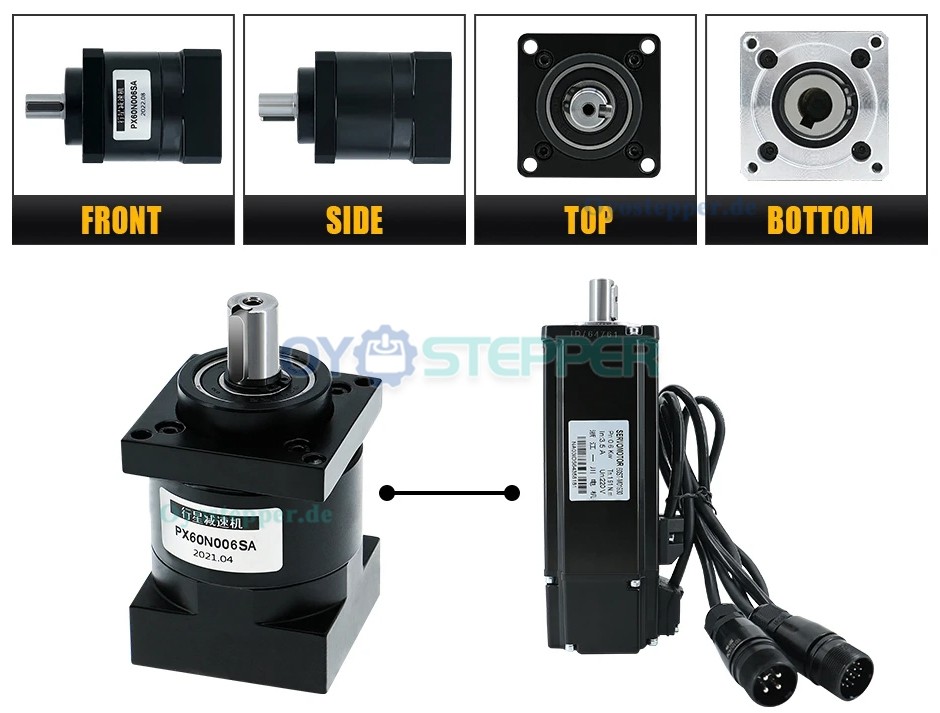

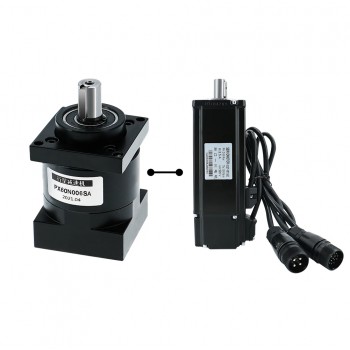

Passend für Motor | Nema 24 |
