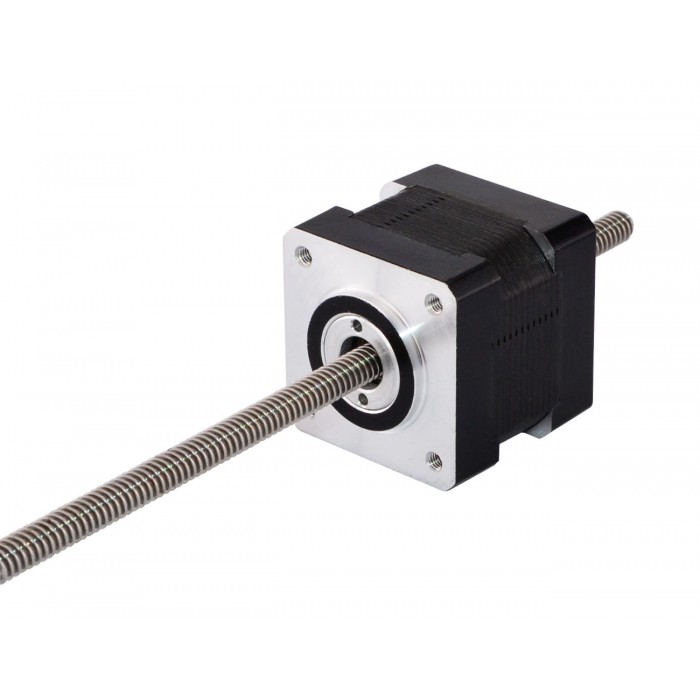

Nema 14 Externer Schrittmotor Linearaktuator 35mm Stapel 0.57A Leitung 0.794mm/0.031" Länge 150mm

Nema 14 Externer Schrittmotor Linearaktuator 35mm Stapel 0.57A Leitung 0.794mm/0.031" Länge 150mm
Artikelnummer:14LS13-0574P-150N
Rezension schreiben
Preis:€71.48
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €67.91 5%
10 €66.48 7%
50 €64.34 10%
100 €60.76 15%
In den Warenkorb legen

Nema 14 Externer Schrittmotor Linearaktuator 35mm Stapel 0.57A Leitung 0.794mm/0.031" Länge 150mm



Das Motorteil ist ein 35-mm-Körper, ein 1,8-Grad-0,57-A-Nema-14-Schrittmotor und arbeitet mit einer Gewindespindel mit einem Durchmesser von 5,54 mm (0,2181 Zoll) und einer Länge von 150 mm (5,9055 Zoll). Der lineare Hub beträgt 0,794 mm (0,03125 Zoll) pro Umdrehung.



Elektrische Spezifikation

  • Hersteller #: 14LS13-0574P-150N
  • Motorentyp: Non-captive Linear Stepper
  • Schrittwinkel: 1.8°
  • Min. Schubkraft: 192N (300pps)
  • Strom: 0.57A
  • Phasenwiderstand: 8.8ohms
  • Stromspannung: 5V
  • Induktivität: 13mH±20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 35 x 35mm
  • Körper Länge: 35mm
  • Leitspindellänge: 150mm(5.9055")
  • Leitspindeldurchmesser: Φ5.54mm(0.2181")
  • Führen/Schritt: 0.00396875mm(0.00015625" )
  • Führungsweg/Umdrehung: 0.794mm(0.03125")
  • Anzahl Leiter: 4
  • Leitungslänge: 300mm
  • Gewicht: 162g

Verbindung

A+
A-
B+
B-
Rot
Rot/Weiss
Grün/Weiss
Grün



Ressourcen

Vollständiges Datenblatt: 14LS13-0574P-150N.pdf

Précédent: Nema 11 Externer Schrittmotor Linearaktuator 46mm Stapel 0.75A Leitung 5.08mm/0.2" Länge 250mm
Suivant: Nema 14 Externer Schrittmotor Linearaktuator 35mm Stapel 0.57A Leitung 1.27mm/0.05" Länge 150mm
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Induktivität(mH) 13
Min. Schubkraft(N) 192
Motorentyp Nicht gefangen
Phasenwiderstand(ohm) 8.8
Nennstrom (A) 0.57
Schrittwinkel(°) 1.8
Physikalische Spezifikation
Körper Länge(mm) 34.5
Rahmengröße(mm) 35x35
Leitspindeldurchmesser(mm) 6.35
Leitspindellänge(mm) 150
Spindelsteigung(mm) 0.79375
Leitspindelhub/Schrittlänge(mm) 0.00396875
Anzahl der Leiter 4
Leitungslänge(mm) 300
