JUWEI-17 parallaktische Harmonic Drive Montierung für astronomische Teleskope und Theodolite

JUWEI-17 parallaktische Harmonic Drive Montierung für astronomische Teleskope und Theodolite

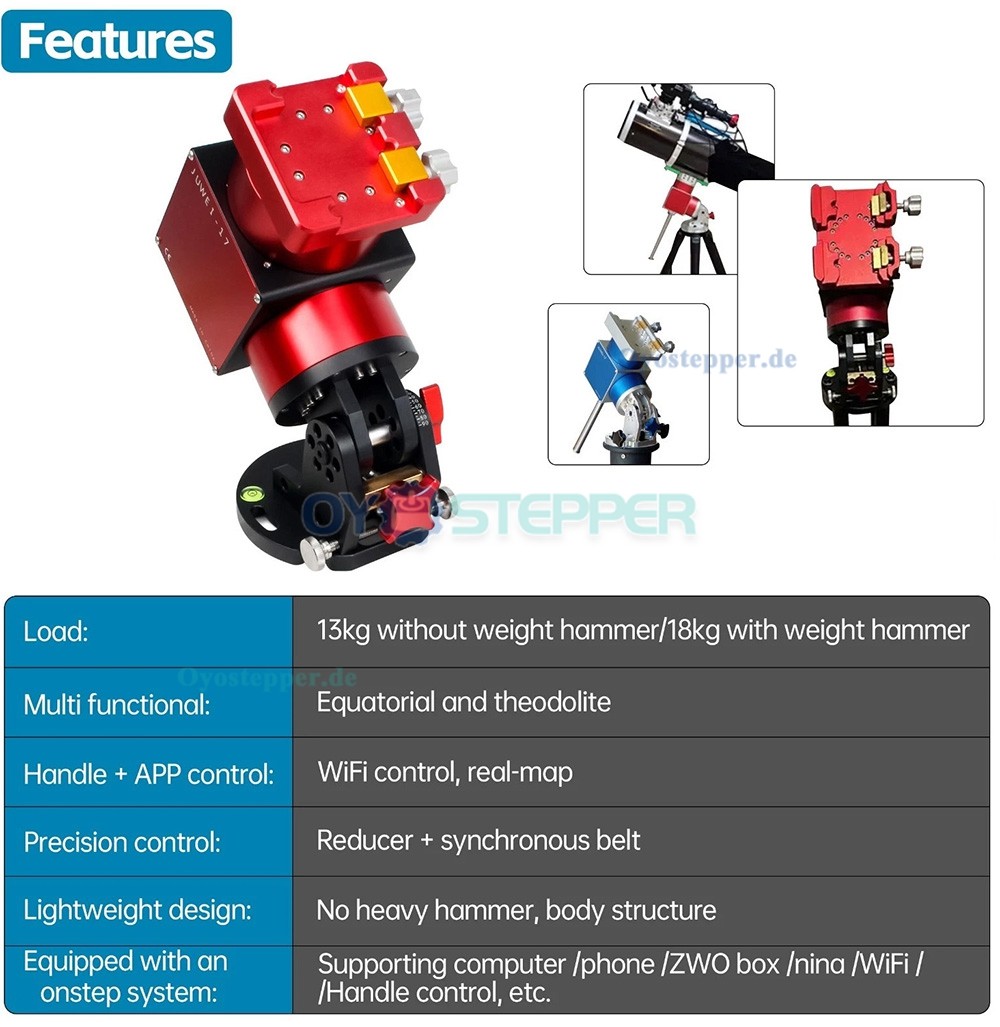

Parallaktische Montierung mit zwei Betriebsarten für astronomische Beobachtungen und laut Produktangabe für Vermessungsanwendungen. Die Montierung verfügt über einen Wellgetriebeantrieb, mehrere Steuerungsschnittstellen und zwei wählbare Prismenschienenaufnahmen.


Funktionen:

Betriebsarten: Parallaktischer Betrieb und Theodolit-/Azimutalbetrieb

Steuerungssystem: OnStep-kompatibel

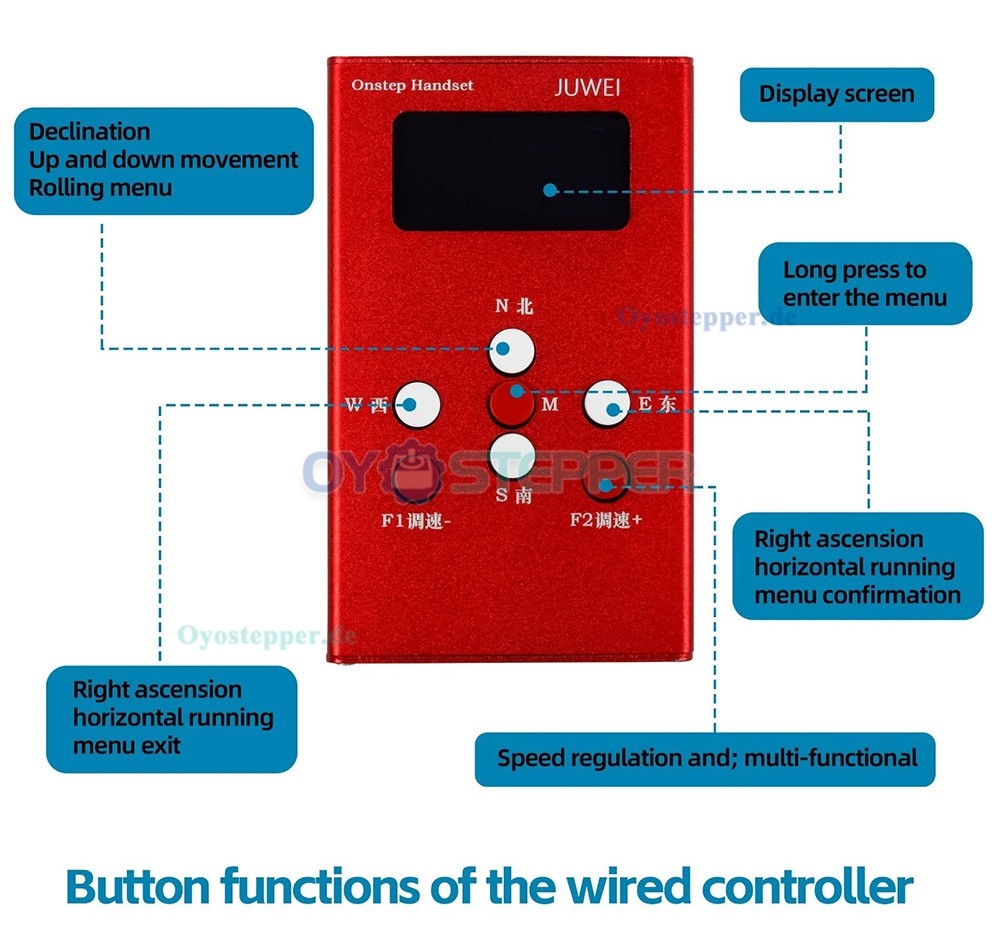

Steuerungsmöglichkeiten: Kabelgebundene Handsteuerbox, WLAN-Verbindung per App und Computersteuerung

Softwaresteuerung: Beispielsweise über N.I.N.A., sofern die erforderliche Treiber- und Systemkonfiguration vorhanden ist.

Polhöheneinstellung: 10–90°

Azimutverstellung: ±20°

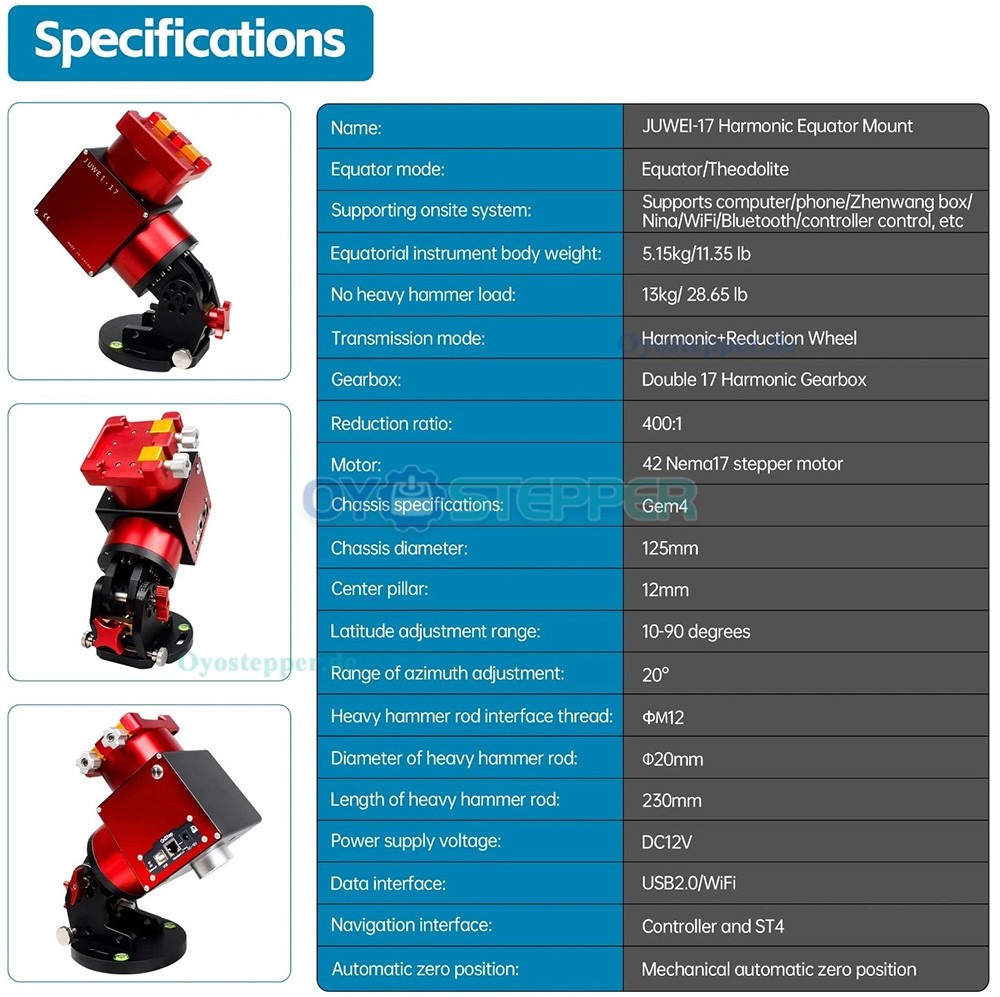

Elektrische Kenndaten:

Betriebsspannung: 12VDC

Motortyp: NEMA17-Schrittmotor der Baugröße 42mm

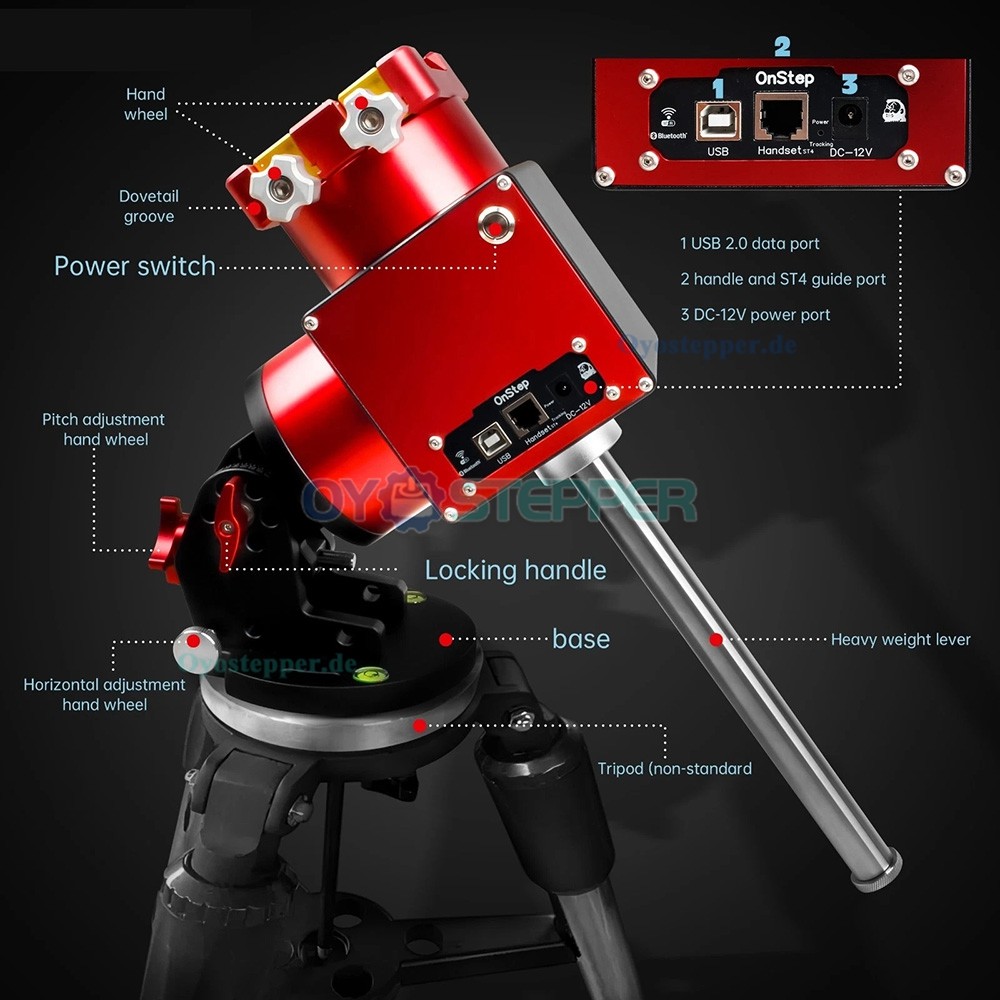

Datenschnittstellen: USB2.0, WLAN und ST4;



Mechanische Daten:

Montierungstyp: Parallaktische Montierung mit Wellgetriebeantrieb

Getriebeausführung: Zwei Wellgetriebe der Baugröße 17 laut Produktangabe

Untersetzungsverhältnis: 400:1

Angegebene Tragfähigkeit ohne Gegengewicht: 13kg

Angegebene Tragfähigkeit mit Gegengewicht: 18kg

Gewicht des Montierungskörpers: 5,15kg

Stativanschluss: GEM4-Standard

Durchmesser der Stativbasis: Ø125mm

Zentrierzapfen: 12mm

Gegengewichtsstange: Ø20×230mm

Gewinde der Gegengewichtsstange: M12

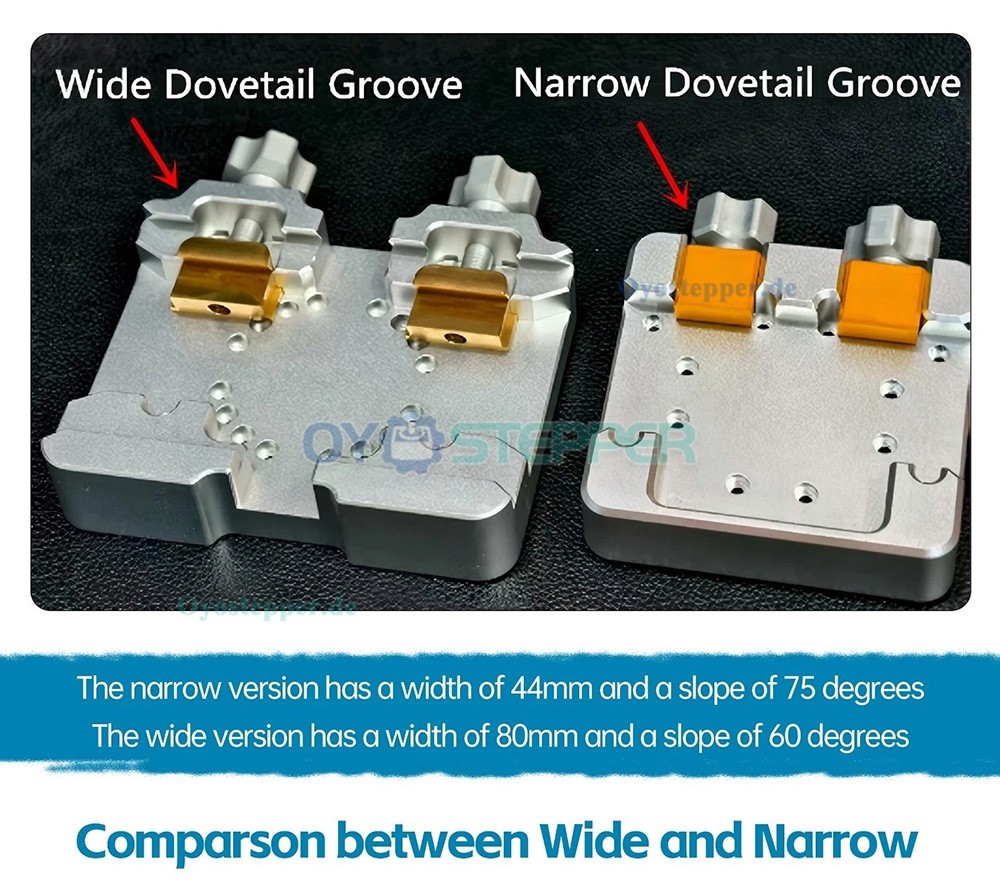

Prismenschienenaufnahme:

Schmale Ausführung: 44mm Aufnahmebreite und 75° Flankenwinkel

Breite Ausführung: 80mm Aufnahmebreite und 60° Flankenwinkel

Hinweis: Eine Ausführung der Prismenschienenaufnahme ist entsprechend der gewählten Produktvariante enthalten.

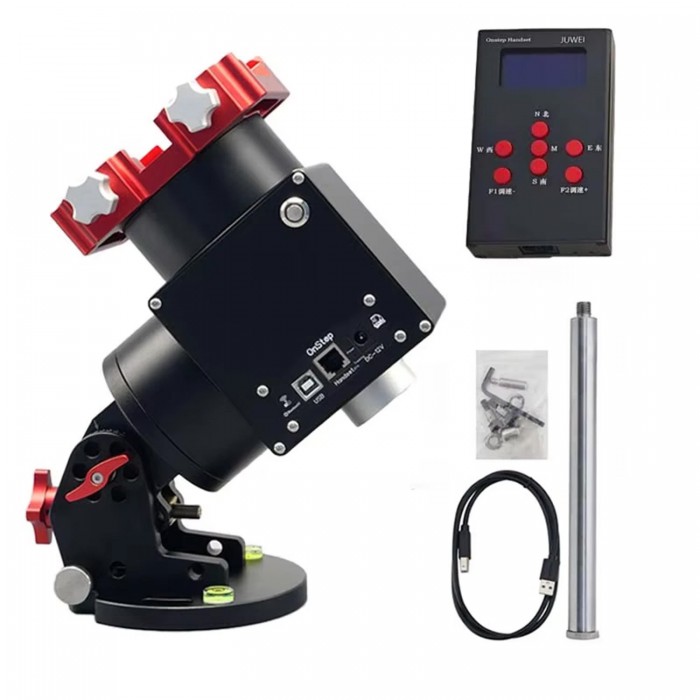

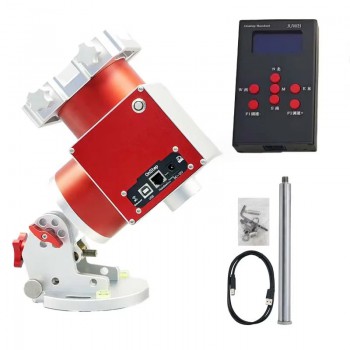

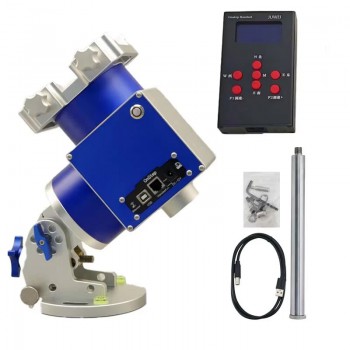

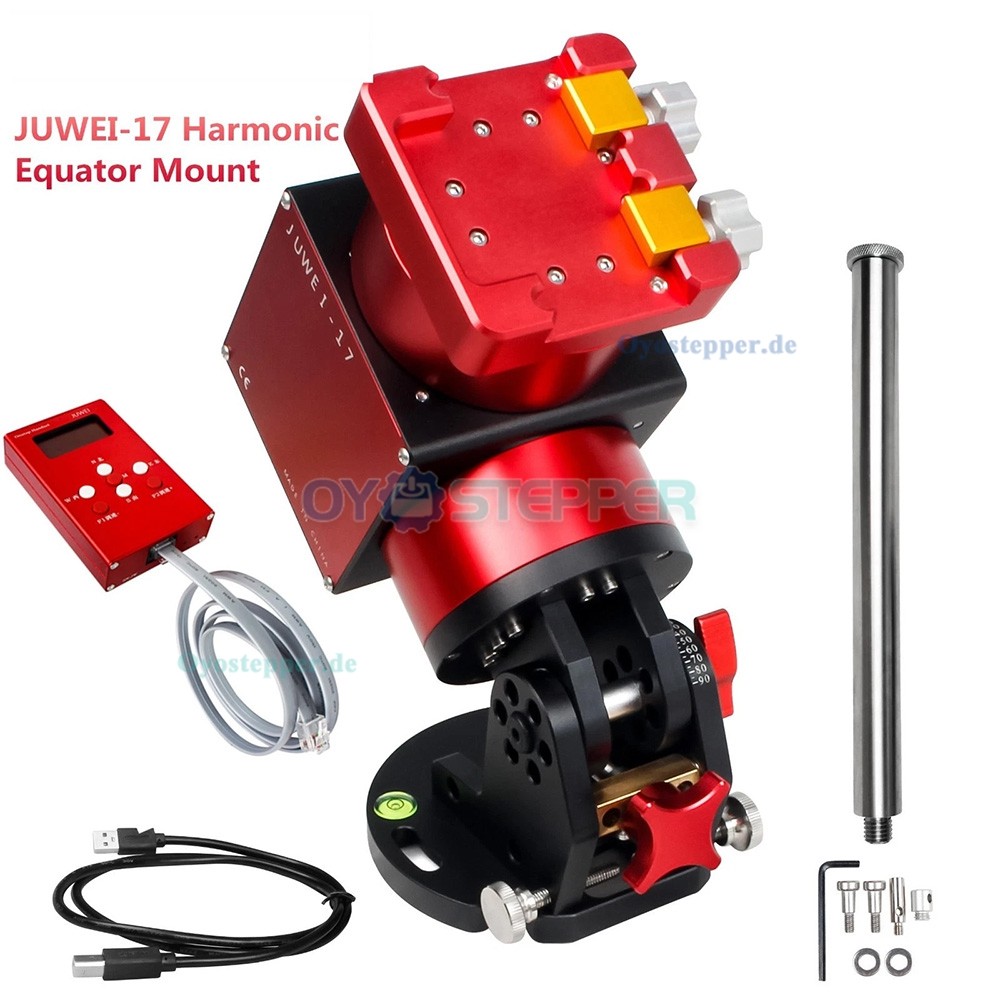

Lieferumfang:

1× JUWEI-17-Montierung in der gewählten Farbausführung

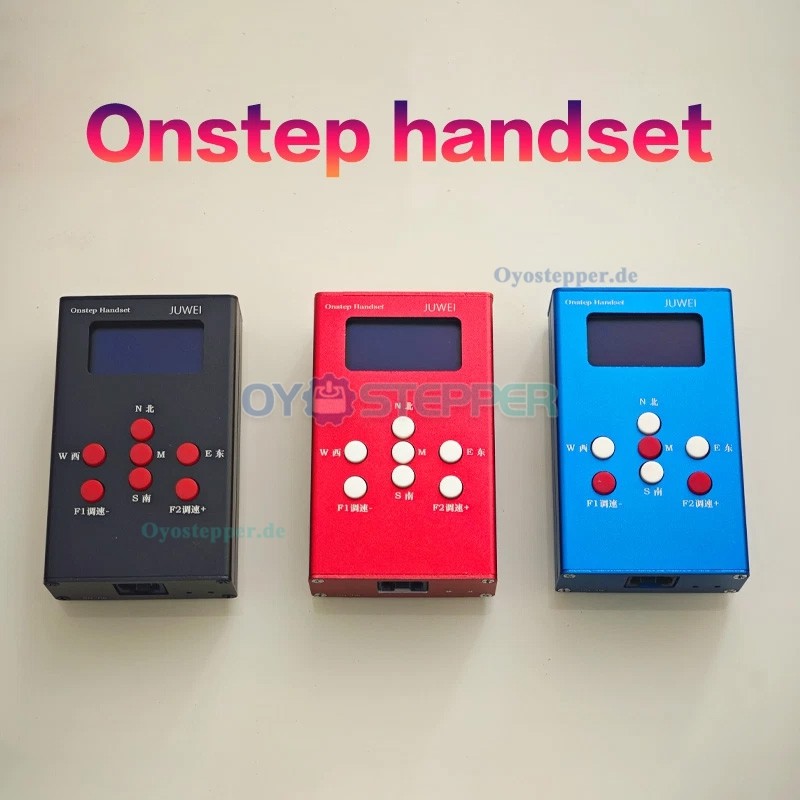

1× Kabelgebundene Handsteuerbox in der gewählten Farbausführung

1× Datenkabel

1× Netzwerkkabel

1× Gegengewichtsstange

1× Einstellsäule für die Horizontalverstellung

2× Einstellschrauben

2× Nylon-Ausgleichsscheiben

2× Edelstahl-Ausgleichsscheiben

1× Innensechskantschlüssel
