XHC 3/4/6 Achsen CNC Motion Controller Karte für Mach4 2000kHz USB Breakout Board

XHC 3/4/6 Achsen CNC Motion Controller Karte für Mach4 2000kHz USB Breakout Board

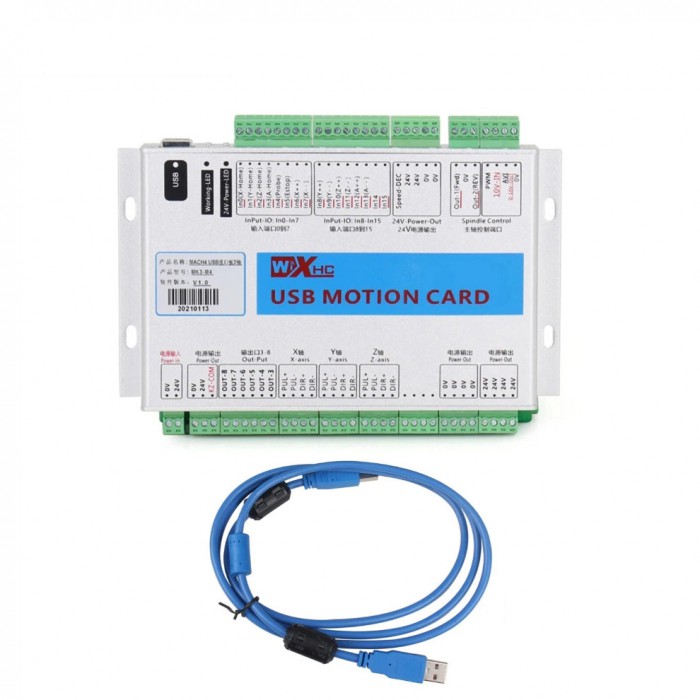

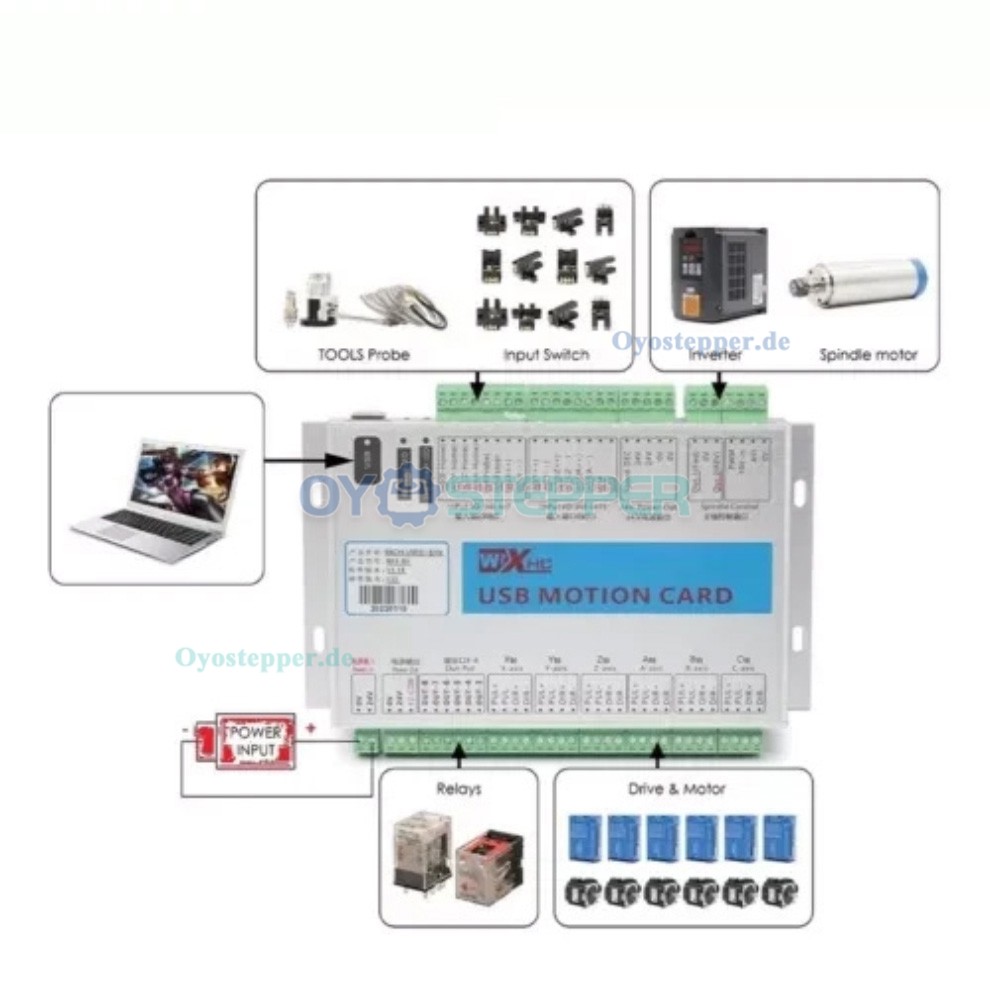

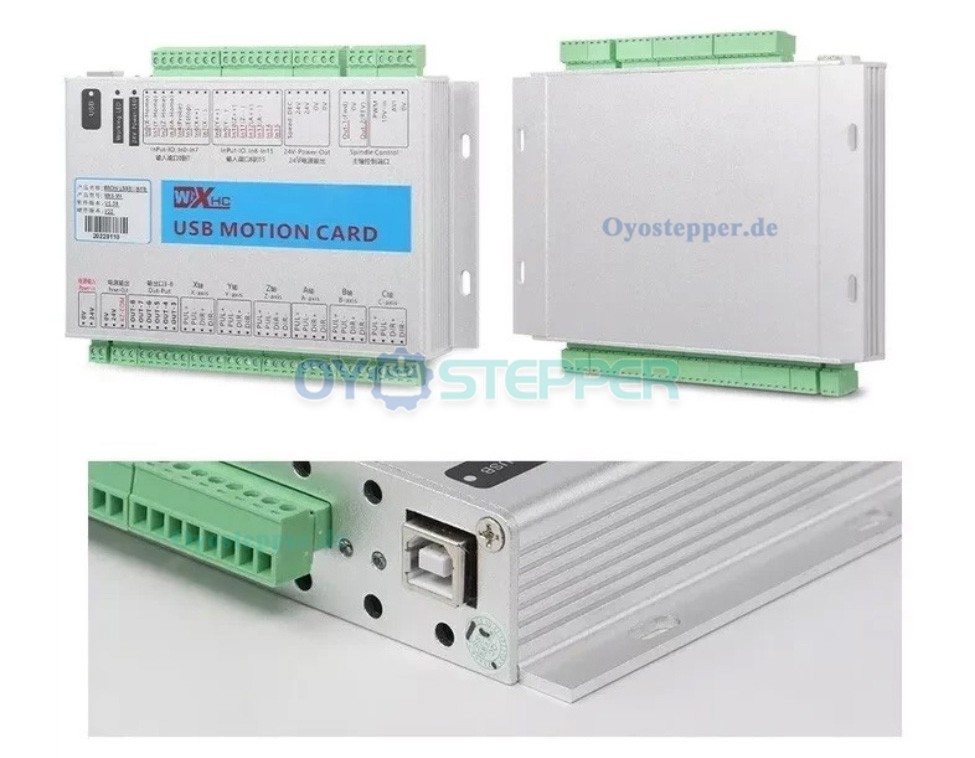

USB-Motion-Controller für CNC-Anwendungen mit Mach4 Hobby unter Windows. Die Steuerkarte dient zur Ansteuerung kompatibler Schrittmotor- und Servoantriebe und verfügt über integrierte Ein-/Ausgänge sowie Schnittstellen zur Spindelsteuerung.

Funktionen:

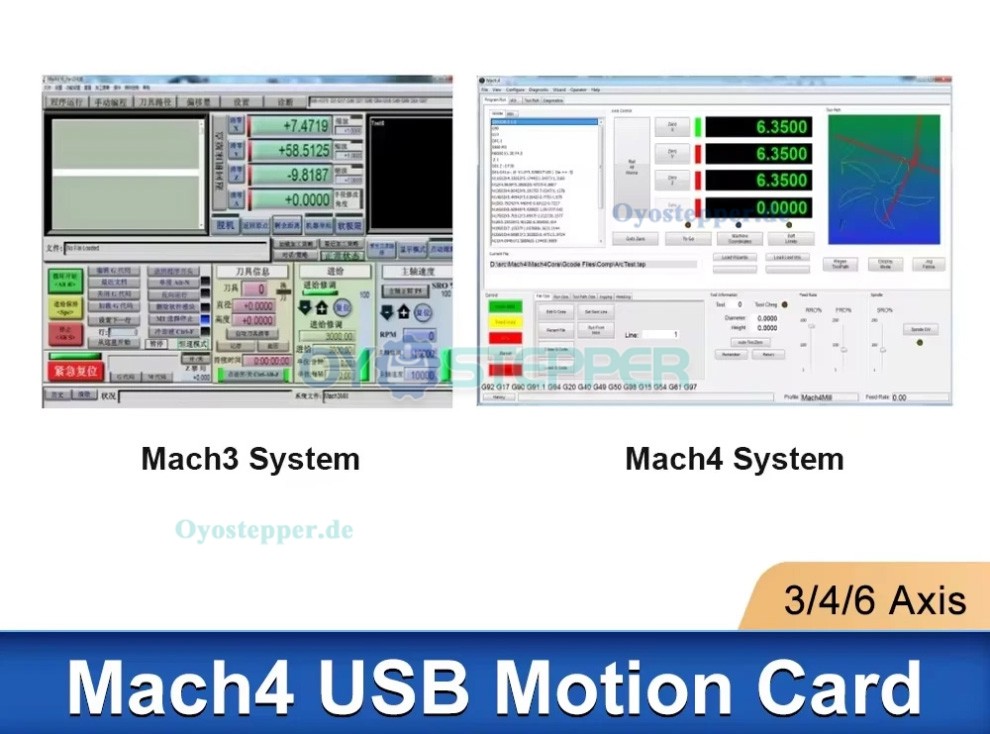

Softwarekompatibilität: Mach4 Hobby Edition für Windows

Verbindung: USB

Achsensteuerung: Bis zu 4 Achsen simultan steuerbar

Verfügbare Ausführungen: 3-, 4- oder 6-Achs-Version

Maximale Impulsausgangsfrequenz: 2000kHz

Digitale Eingänge: 16 galvanisch getrennte Eingänge

Digitale Ausgänge: 8 galvanisch getrennte Ausgänge

Statusanzeigen: USB-Verbindung, Softwareverbindung und Betriebsstatus

Spindelsteuerung: Analogausgang 0–10V, PWM-Ausgang sowie Impuls-/Richtungsausgang

Spindelrückmeldung: Eingang zur Erfassung der Spindeldrehzahl;


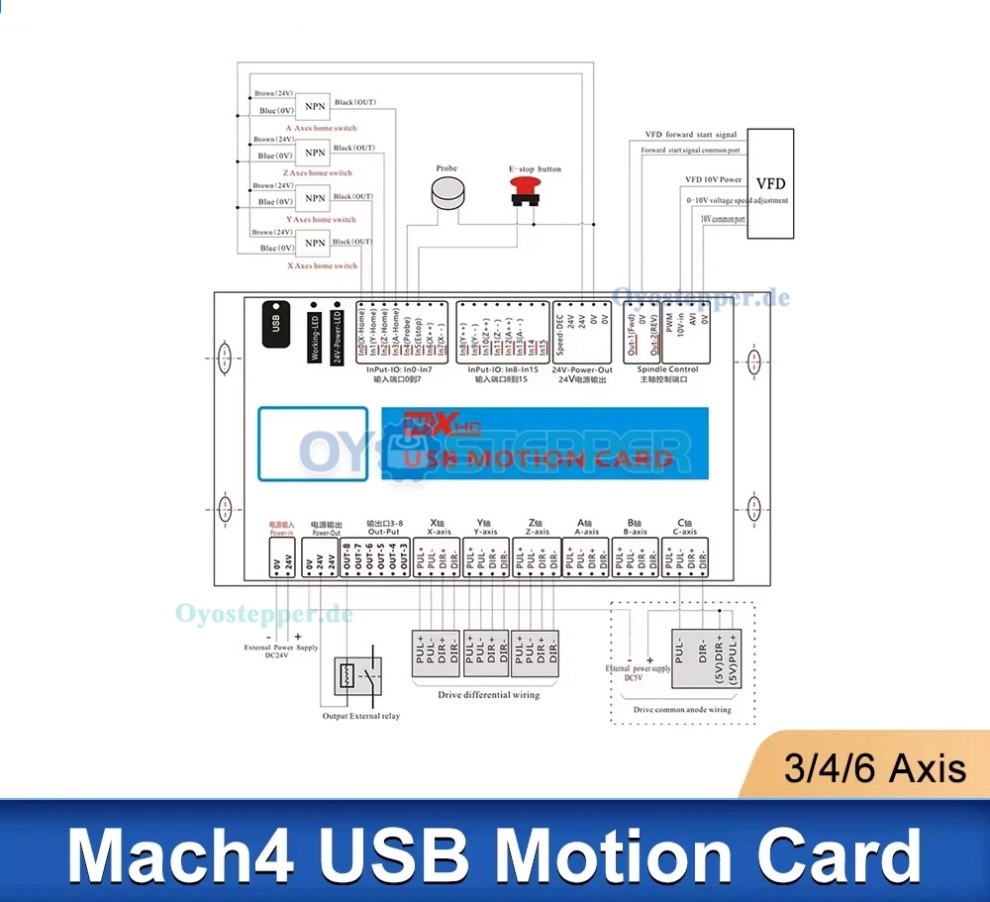

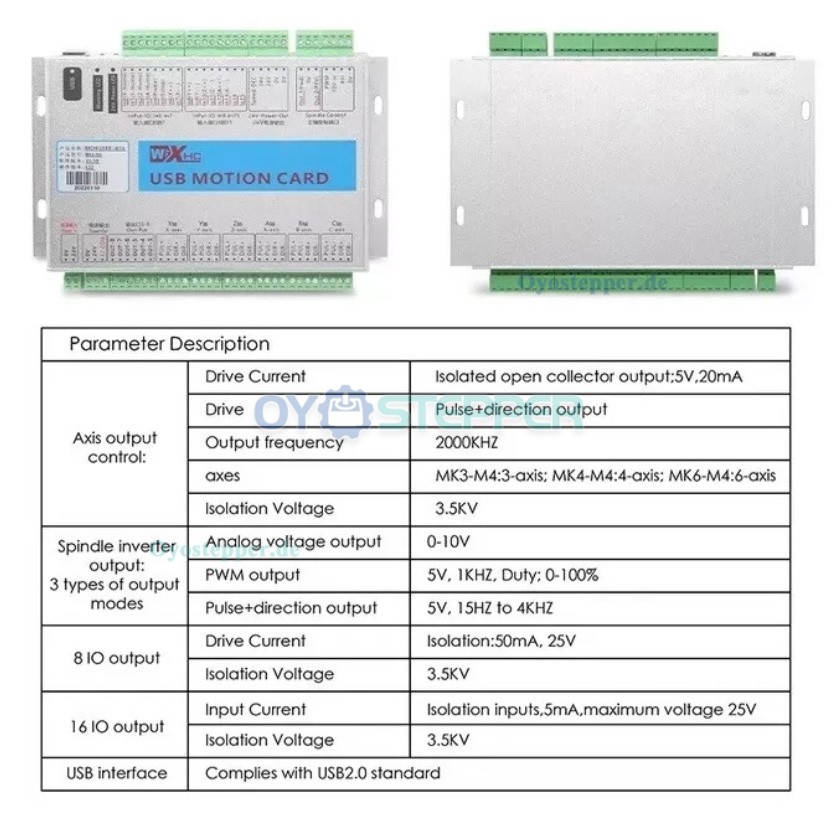

Achsensteuerung:

Ausgangstyp: Galvanisch getrennter Open-Collector-Ausgang

Steuersignal: Impuls und Richtung

Maximale Ausgangsfrequenz: 2000kHz

Ausgangssignal: 5V

Maximaler Ausgangsstrom: 20mA

Isolationsspannung: 3,5kV

Spindel- und Frequenzumrichtersteuerung:

Analoger Spannungsausgang: 0–10V

PWM-Ausgang: 5V,1kHz

PWM-Tastverhältnis: 0–100%

Impuls-/Richtungsausgang: 5V

Frequenzbereich des Impuls-/Richtungsausgangs: 15Hz–4kHz



Ein- und Ausgänge:

Digitale Eingänge: 16

Eingangsausführung: Galvanisch getrennt und Low-aktiv

Geeignete Signalquellen laut Produktangabe: Mechanische Schalter sowie kompatible NPN-/PNP-Sensoren

Maximale Eingangsspannung: 25V

Eingangsstrom: 5mA

Digitale Ausgänge: 8

Ausgangsausführung: Galvanisch getrennter Open-Collector-Ausgang

Maximale Ausgangsspannung: 25V

Ausgangsstrom: 5mA

Isolationsspannung der Ein-/Ausgänge: 3,5kV;



Vorgesehene Anwendungsbereiche:

CNC-Steuerungen im Formenbau

Holzbearbeitung

Bauteilbearbeitung

Schilderherstellung

Allgemeiner Prototypenbau;


Lieferumfang:

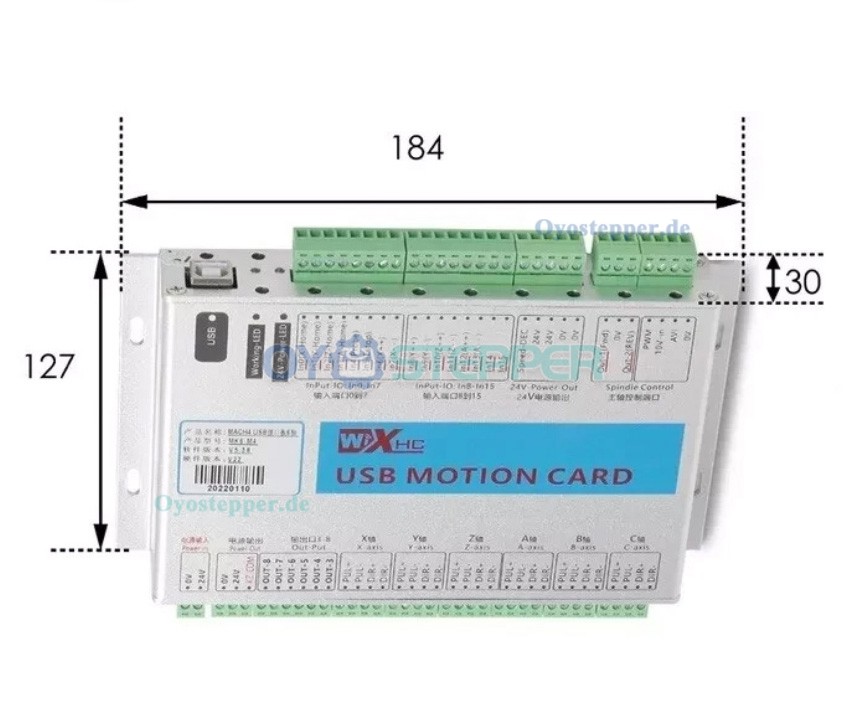

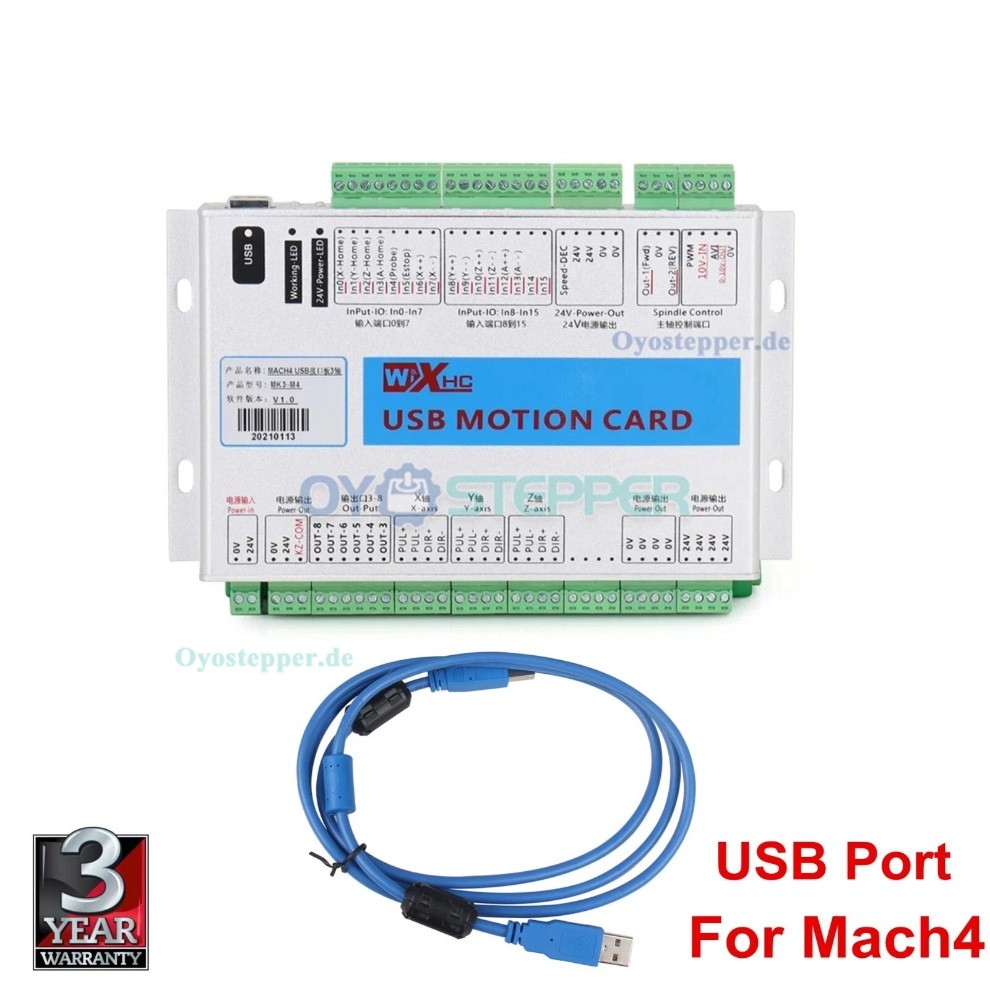

1× XHC-Motion-Controller-Karte in der gewählten 3-, 4- oder 6-Achs-Ausführung

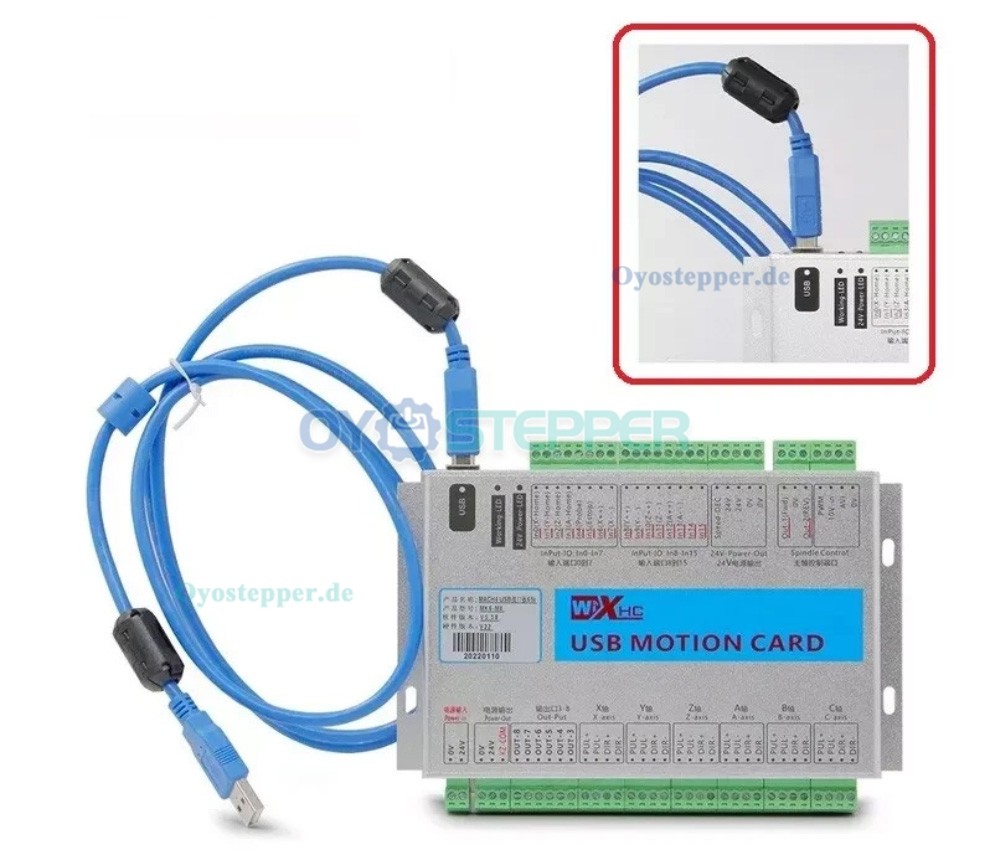

1× USB-Kabel

1× Englische Bedienungsanleitung, Bereitstellung per E-Mail
