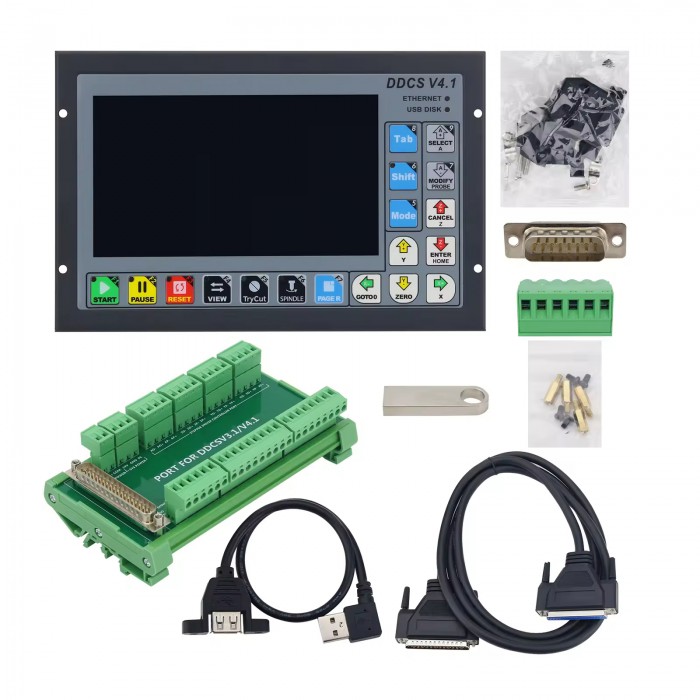

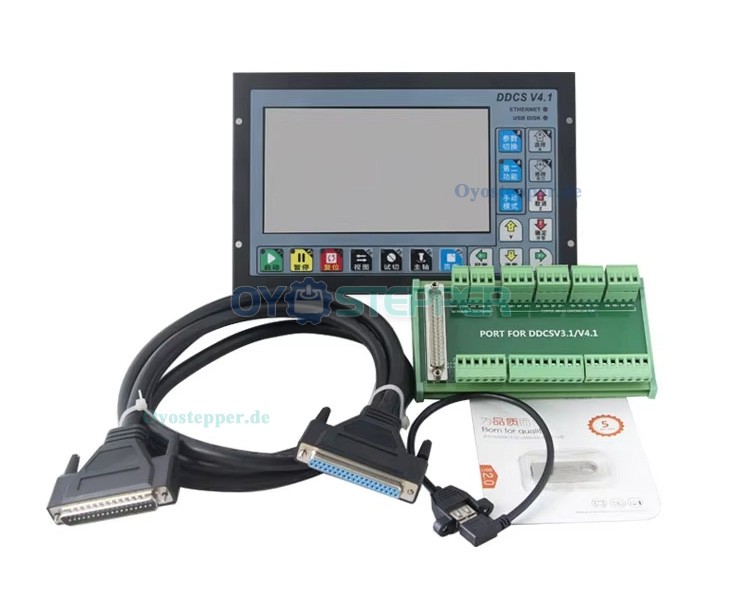

DDCS V4.1 Standalone CNC-Bewegungssteuerung für 3/4 Achsen Offline-Controller USB CNC Controller Schnittstelle

DDCS V4.1 Standalone CNC-Bewegungssteuerung für 3/4 Achsen Offline-Controller USB CNC Controller Schnittstelle



Modelle:
3-Achs-Bewegungscontroller
4-Achs-Bewegungscontroller
3-Achs-Controller mit manuellem Impulsgeber (DDMPG)
4-Achs-Controller mit manuellem Impulsgeber (DDMPG)


Beschreibung:
Der DDCS V4.1 Bewegungscontroller für 3–4 Achsen ist für Schritt- und Servosysteme ausgelegt. Er basiert auf dem DDCS V3.1 und enthält Aktualisierungen in Software und Hardware.
Der Controller verwendet eine ARM- + FPGA-Architektur. Der ARM-Prozessor verwaltet die Bedienoberfläche und die G-Code-Interpretation, während der FPGA Bewegungsalgorithmen ausführt und Steuerimpulse erzeugt. Das System läuft auf einer Linux-basierten Plattform.

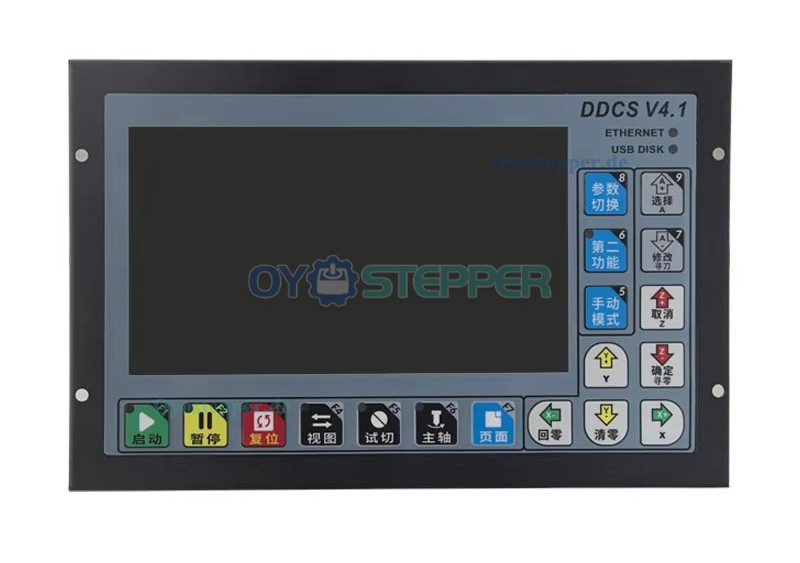

Der DDCS V4.1 besitzt 17 Kombitasten, die als Bedien- und Zifferntasten genutzt werden können. Er unterstützt einen Fanuc-kompatiblen Standard-G-Code-Satz. Das Gerät kann über vier Verriegelungshaken als Schalttafel-Einbau in ein Steuergehäuse oder einen Schaltschrank montiert werden.

Spezifikationen:
Frontplattenabmessungen: 237 mm × 153,7 mm × 5,2 mm
Gehäuseabmessungen: 237 mm × 153,7 mm × 48,2 mm
Einbauausschnitt: 228,5 mm × 83,7 mm


Funktionen:

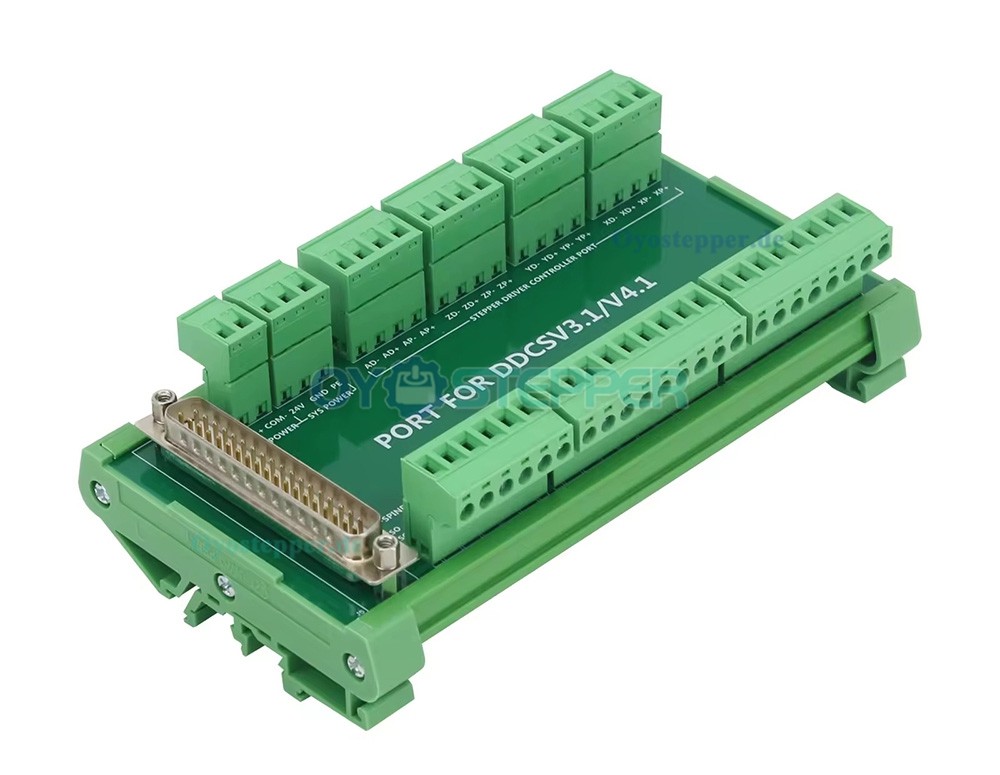

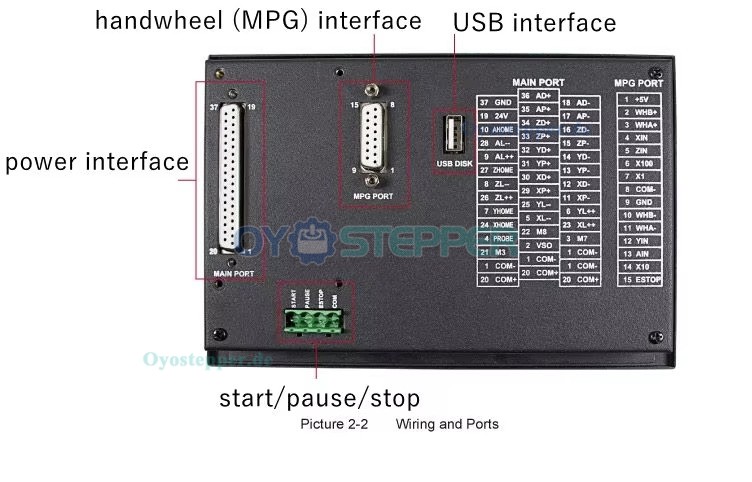

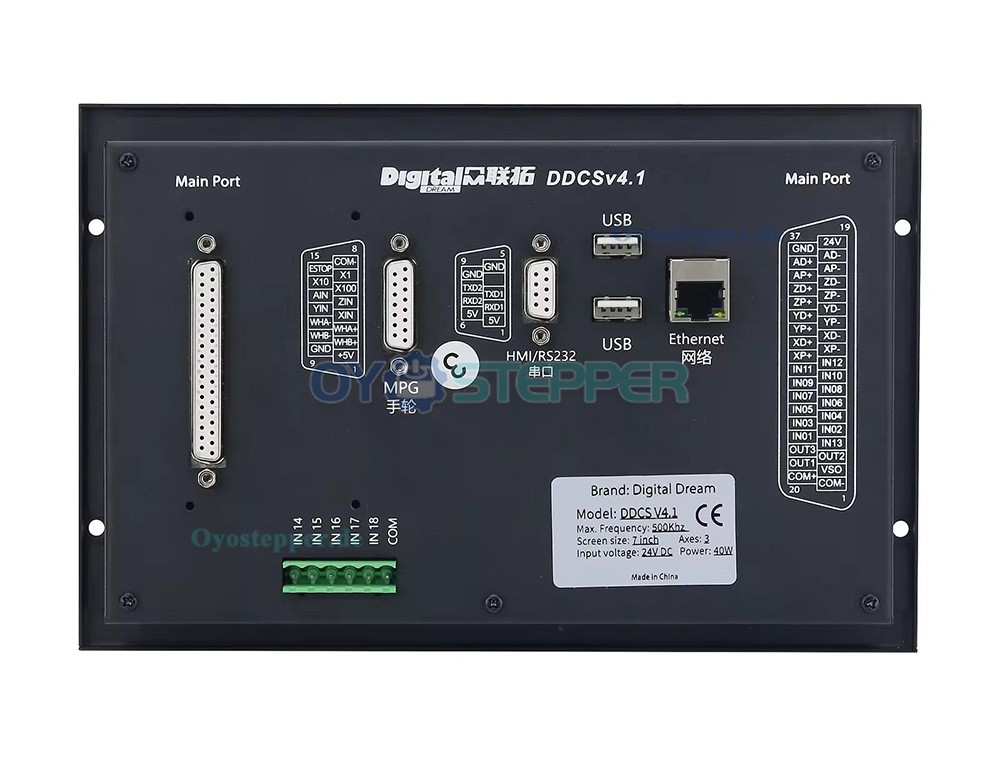

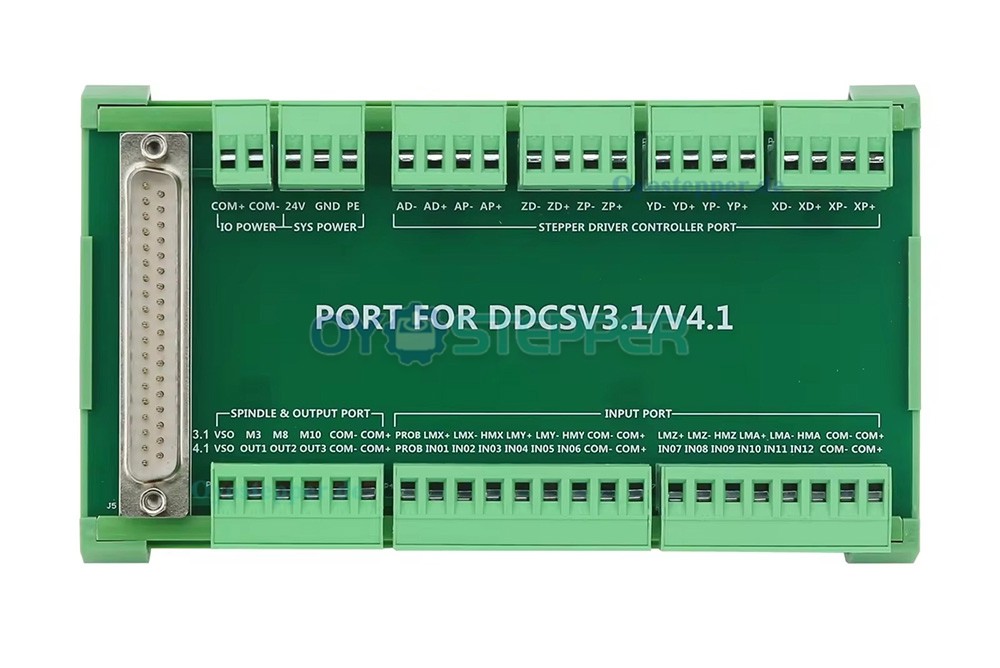

18 optisch isolierte digitale Eingänge, 3 optisch isolierte digitale Ausgänge.

Spindelkonfiguration: Analog (0–10 V) oder Servo-Spindel.

3–4 Achsen Motorsteuerung mit Differenzial- oder Doppelpulsmodus, bis 500 kHz pro Achse.

Lineare Interpolation für 2–4 Achsen, Kreisinterpolation für beliebige 2 Achsen.

ARM9-Steuerchip und FPGA-Algorithmus-Chip.

7-Zoll-TFT-Display, 1024 × 600 Pixel, 17 Bedientasten.

Controller-Versorgung: 24 VDC, mindestens 0,5 A.

I/O-Versorgung: 24 VDC, mindestens 0,5 A (beide für den Betrieb erforderlich).

USB-Stick für G-Code-Eingabe; unterstützt Ethernet-Dateiübertragung; keine Dateigrößenbegrenzung.

Unterstützung gängiger CAD/CAM-Software: ArtCAM, MasterCAM, ProE, JDSoft SurfMill, Aspire, Fusion 360.

Unterstützung für Standard-MPG.

„Try Cutting“ (Handradführung) und Jog-Funktion (kontinuierlich, Schritt oder definierter Weg).

Unterstützt Float Probe, Fixed Probe, Vertex Probe und Werkzeuglängenmessung.

Schnelles Positionieren zu einer angegebenen Linie oder zur nächstgelegenen Linie.

Unterstützt Array-Bearbeitung, Sequenzbearbeitung, Planfräsen und Zylinderfräsen.

Unterstützt XYZA-Achsversatz-Konfiguration.

Unterstützt Pause, Wiederanlauf nach Stromunterbrechung und Fortsetzen ab Haltepunkt.

Unterstützt mehrere Werkstücknullpunkte.

Unterstützt X/Y-Achsen-Mittelpunktsuche.

Simulation: Anpassung des Vorschub-Overrides und Bahnprüfung während der Vorschau.

Unterstützt Doppelantrieb für Portalmaschinen (Slave X/Y/Z)

Benutzeroberfläche: Englisch und Chinesisch; unterstützt internationale Zeichenkodierung für weitere Sprachen.

Unterstützt NPN-Endschalter:

Vier Benutzerstufen: Besucher, Bediener, Admin, Super-Admin;

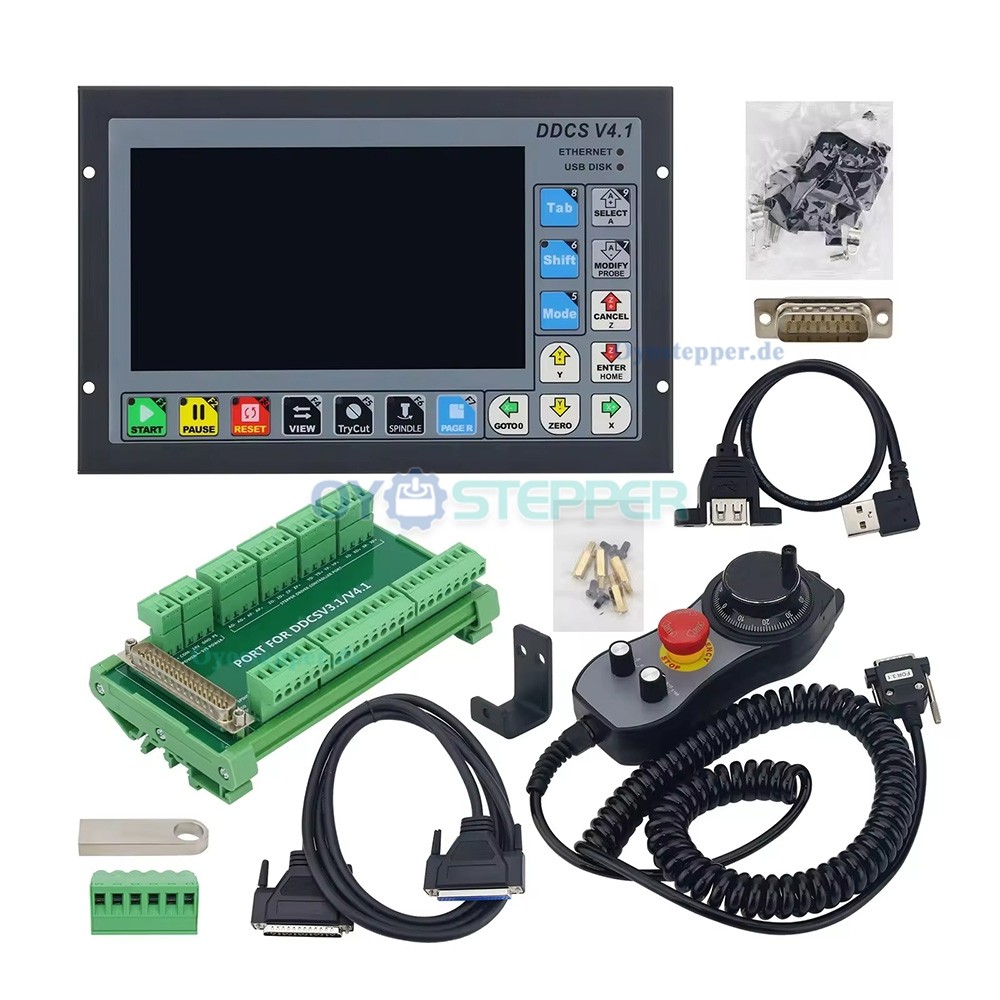

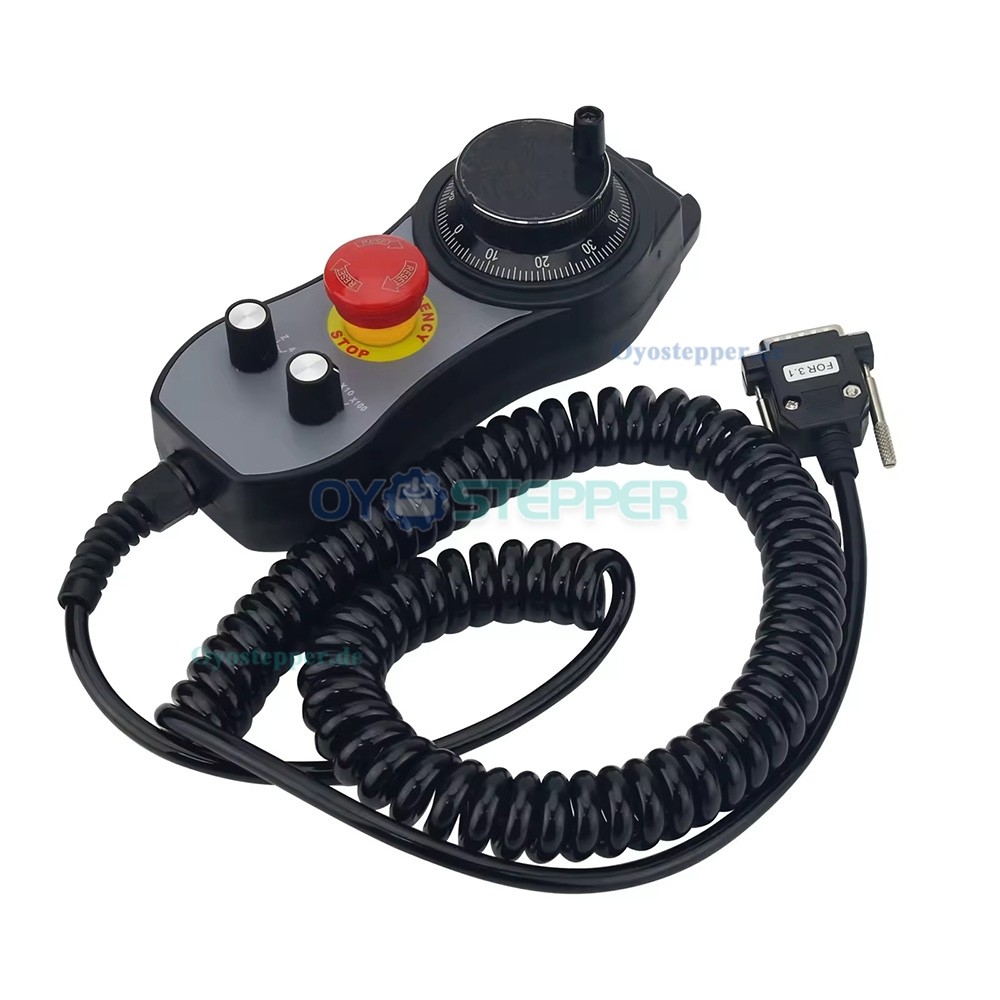

CNC Controller with Manual Pulse Generator DDMPG:
