4-Achsen TB6560 CNC Schrittmotor Treiberplatine für Nema 17, 23 Schrittmotoren

Diese neue Version der 4-Achsen-Stepper-Treiberplatine TB6560 ist eine professionelle Treiberplatine für die CNC-Industrie.

Hauptmerkmale:
Toshiba TB6560AHQ-Chip, maximaler Strom 3,5 A
Auflösung 1, 1/2, 1/8, 1/16 Mikroschrittausgang;
Arbeitsspannung DC12-DC30V, Nennspannung 24V;
Einstellbarer Strom mit 100 %, 75 %, 50 %, 20 % des vollen Stroms durch integrierten Schalter.
Halbstromfunktion, wenn kein Signal vorhanden ist, um eine Motorerwärmung zu verhindern.
Bauen Sie mit einem 227-V-10-A-Relais auf.
Inklusive manueller Steuerschaltung.
Überlast-, Überstrom- und Übertemperatursicherheit.
Schützen Sie den Computer, indem Sie eine isolierende Stromversorgung (1000 V DCDC) und einen optoelektronischen Koppler verwenden.
Unterstützt die meisten parallelen Software MACH3, KCAM4, EMC2 usw.

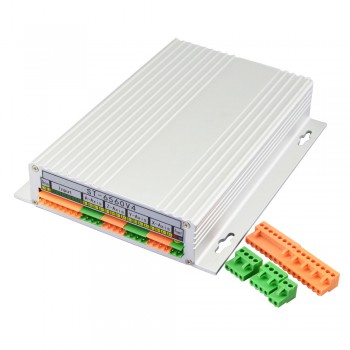

Befestigt in Aluminiumbox, bessere Kühlfunktion als Lüfter und sicherer Schutz für Platinenschaltung.

Warnung:
Stellen Sie sicher, dass die Versorgungsspannung den Eingangsbereich des Frequenzumrichters nicht überschreitet. Überprüfen Sie die Anschlüsse noch einmal und vergewissern Sie sich, dass die Polarität des Stromkabels korrekt ist.
Stellen Sie keinen hohen Strom auf kleine Schrittmotoren ein. Es ist möglich, dass der Motor beschädigt wird.
Trennen Sie den Motor von der Last, wenn Sie die Bewegungsrichtung nicht kennen. Stellen Sie die Achse in der Mitte ein, bevor Sie versuchen, den Motor laufen zu lassen.
Trennen Sie niemals das Motorkabel, wenn die Stromquelle unter Spannung steht.

Packliste:
1 x ST-6560V4
1 x DB25-Kabel
1 x Handbuch-CD

Ressourcen:

Fahrerhandbuch: ST-6560V4.pdf
